2 На вкладке "Детали" выберите из списка тип и подтип фитинга и

нажмите "OK".

Соединители для стиля сантехнических фитингов

Все объекты AutoCAD MEP имеют один или несколько интеллектуальных

соединителей (точек соединения). Эти интеллектуальные соединители позволяют

выполнять интеллектуальные соединения с соответствующими объектами и

передавать такую информацию, как данные о форме, размере и системе. Добавление

соединителей к объектам на основе стиля, таким как сантехнические фитинги,

выполняется путем добавления этих соединителей к стилям, определяющим эти

объекты. Также имеется возможность удалять соединители из стилей или изменять

их тип и местоположение.

Поскольку сантехнические фитинги обладают ручками, большое значение имеет

правильная настройка соединителей стиля сантехнических фитингов. Для данного

соединителя значение точки соединения должно быть равно значению длины данного

сегмента, а направление соединения должно быть положительным (1) или

отрицательным (-1), в зависимости от ориентации соединителя относительно начала

(0,0). Кроме того, определять соединители следует в определенном порядке. На

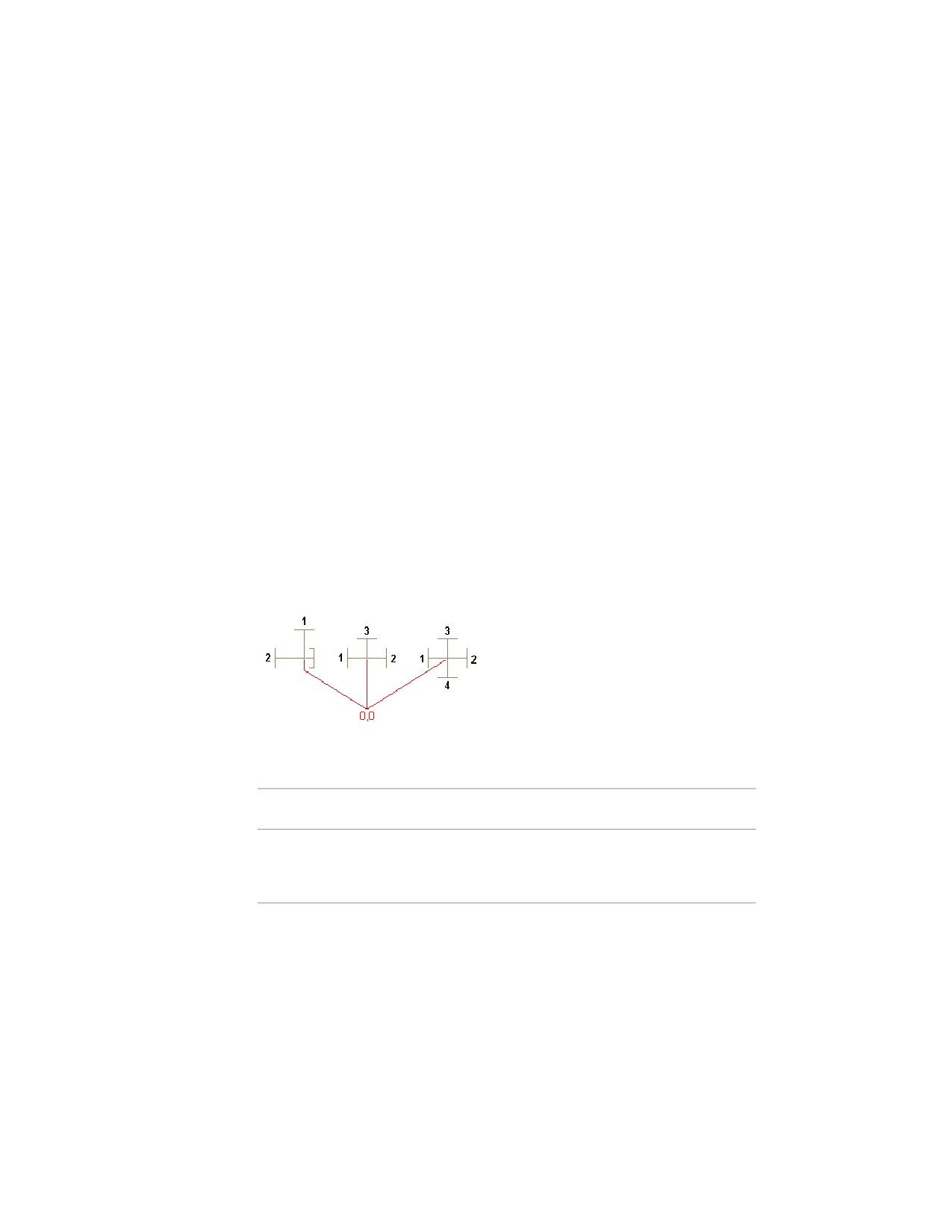

представленном ниже изображении колена, тройника и крестовины определен

порядок для каждого типа фитинга.

Например, в следующей таблице определены настройки для колена, тройника и

крестовины, при этом для каждого из сегментов определена длина 0,5 дюймов.

Тип эле- Значения X, Y и Z для направления Значения X, Y и Z для направле-

мента

соединения

ния соединения

Колено

■ Соединитель 1: 0, 0,5, 0

■ Соединитель 1: 0, 1, 0

■ Соединитель 2: -0,5, 0, 0

■ Соединитель 2: -1, 0, 0

Тройник

■ Соединитель 1: -0,5, 0, 0

■ Соединитель 1: -1, 0, 0

■ Соединитель 2: 0,5, 0, 0

■ Соединитель 2: 1, 0, 0

■ Соединитель 3: 0, 0,5, 0

■ Соединитель 3: 0, 1, 0

800 | Глава 10 Чертежи сантехнических систем

Тип эле- Значения X, Y и Z для направления

Значения X, Y и Z для направле-

мента

соединения

ния соединения

"Крест",

■ Соединитель 1: -0,5, 0, 0

■ Соединитель 1: -1, 0, 0

■ Соединитель 2: 0,5, 0, 0

■ Соединитель 2: 1, 0, 0

■ Соединитель 3: 0, 0,5, 0

■ Соединитель 3: 0, 1, 0

■ Соединитель 4: 0, -0,5, 0

■ Соединитель 4: 0, -1, 0

Настройка соединителей для стиля сантехнических

фитингов

1

Откройте чертеж, содержащий данный стиль.

2

В рабочем пространстве "Сантехника" откройте стиль сантехнических

фитингов одним из следующих способов:

■ Перейдите на вкладку "Управление" ➤ панель "Стиль и

отображение" ➤ раскрывающийся список "Диспетчер

стилей" ➤ "Стили сантехнических фитингов" . В левой секции

окна "Диспетчера стилей" выберите стиль.

■ Выберите в чертеже сантехнический фитинг, который использует

данный стиль, и перейдите на вкладку "Сантехнические

фитинги" ➤ панель "Общие" ➤ раскрывающийся список

"Редактирование стиля" ➤ "Редактировать стиль"

3

На вкладке "Соединители" в поле "Описание" введите описательное

имя, например "Холодное_водоснабжение".

4

В поле "Область" выберите "Труба".

5

Укажите значения для точек соединения X, Y и Z. (Обычно центральные

точки видовых блоков не используются в качестве соединителей для

сантехнических фитингов).

ВНИМАНИЕ Изменять точки соединения на соединителях и удалять

соединители следует с осторожностью. Это может нарушить связность

объектов, поскольку соединитель изменяется или удаляется из всех

имеющихся в чертеже вхождений данного стиля.

6

Укажите значения для направлений X, Y и Z соединения.

Настройка стилей для линий сети ВК и сантехнических фитингов | 801

7 Если требуется добавить соединитель, щелкните на значке

и задайте

свойства соединителя.

8 Если требуется удалить соединитель, выберите соединитель и щелкните

на значке

9 Нажмите "OK".

Определение настроек сети ВК для меток и стрелок

направления потока

1

В рабочем пространстве "Сантехника" перейдите на вкладку

"Управление" ➤ панель "Настройки" ➤ "Сантехника"

2

Для применения меток в процессе рисования сначала установите

флажок "Применить метки/стрелки направления потока", а затем

выберите в списке стиль меток.

3

Для применения стрелок направления потока в процессе рисования

сначала установите флажок "Применить метки/стрелки направления

потока", а затем выберите в списке стиль стрелок.

4

В разделе "Способ трассировки" задайте нужный способ и для стиля

меток, и для стиля стрелок, и нажмите "OK".

Если требуется...

то...

разместить фиксированное ко- выберите "Равномерно" и введите коли-

личество меток или стрелок

чество меток или стрелок для размеще-

вдоль линии сети ВК на равном ния на линии сети ВК (соответствует

расстоянии одна от другой,

параметру "Равномерно" в палитре

свойств).

разместить метки или стрелки

выберите "На заданном расстоянии" и

вдоль линии сети ВК на основе

введите значение расстояния для раз-

повторения значения интерва- мещения меток или стрелок направле-

ла,

ния потока вдоль линии сети ВК с посто-

янным интервалом (соответствует пара-

метру "На заданном расстоянии" в палит-

ре свойств).

802 | Глава 10 Чертежи сантехнических систем

СОВЕТ В процессе рисования на вкладке "Проект" палитры свойств в разделе

"Метки и стрелки направления потока" можно задать предпочтительные параметры

меток или стрелок направления потока.

СВЯЗАННЫЕ РАЗДЕЛЫ Дополнительные сведения об аннотациях - марках,

спецификациях, видах поперечных сечений и выносных элементах - приведены в

разделе Аннотации на стр. 901.

Создание сантехнических систем

Данный раздел содержит описание способов использования функций AutoCAD

MEP, предназначенных для создания сантехнических систем.

Добавление сантехнического оборудования и

приборов

После вставки в чертеж файла внешней ссылки (xref) из архитектурного плана процесс

обычно продолжается добавлением сантехнического оборудования и приборов. Их

можно размещать в определенных местах на поэтажных планах и на отраженных

планах потолка.

СВЯЗАННЫЕ РАЗДЕЛЫ См. Механическое, электрическое и сантехническое

оборудование в инженерных системах здания на стр. 118.

Добавление сантехнического оборудования и приборов выполняется с помощью

палитры инструментов "Оборудование", входящей в состав группы палитр

инструментов проектирования сети ВК, или ленты. При этом применяется следующая

последовательность действий:

■ Выбор инструмента

■ Выбор элемента из каталога в диалоговом окне "Добавить многовидовые

элементы"

■ Настройка свойств этого элемента

■ Добавление элемента в чертеж

Для добавления сантехнического оборудования или приборов

1 При необходимости активизируйте рабочее пространство "Сантехника".

Создание сантехнических систем | 803

2

Откройте палитру инструментов "Оборудование" и выберите инструмент

работы с оборудованием или с устройством.

ПРИМЕЧАНИЕ Другой способ: выберите оборудование на вкладке

"Главная" ➤ панель "Создание" ➤ раскрывающийся список

"Оборудование" на ленте.

Выводится диалоговое окно "Добавить многовидовые элементы",

содержащее дерево текущего каталога "Сантехника".

3

На вкладке "Элемент" в папке типов элементов, соответствующей

выбранному инструменту, выберите подтип элемента.

4

Выберите "Подробности" для просмотра размеров, имеющихся для

выбранного подтипа элемента.

5

Поскольку для некоторых подтипов элементов имеется несколько

размеров, дополнительно выберите вкладку "Фильтр элементов", чтобы

задать фильтр для этого списка и указать критерии фильтрации.

ПРИМЕЧАНИЕ Каталоги элементов и места расположения, указанные

в диалоговом окне "Настройка", определяют элементы, доступные

для операции добавления. Более подробная информация приведена

в разделе Задание местоположения каталогов элементов и

содержимого на основе стилей на стр. 106. Если нужный элемент

отсутствует, с помощью Конструктора содержимого можно создать

пользовательский элемент.

6

Выберите элемент из списка "Имя размера элементов".

7

Укажите отметку.

8

Если элемент является прибором, перейдите на вкладку "Значения

расхода" и укажите следующее:

■ Таблица расходов

■ Тип устройства

■ Тип вместимости (общественного или частного пользования)

804 | Глава 10 Чертежи сантехнических систем

СОВЕТ Прежде чем добавлять устройство, следует убедиться в

точности сведений, содержащихся в выбранной таблице расходов и

в том, что эта таблица отвечает требованиям данного проекта. В

процессе добавления устройства программа применяет принятое по

умолчанию значение расхода к каждому из соединителей этого

устройства. При этом учитывается тип системы, к которой относится

соединитель, и значения свойств, заданные пользователем на вкладке

"Таблица расходов". Значения, принятые по умолчанию, верны в

большинстве случаев проектирования. Но эти значения все-таки

следует проверить и при необходимости изменить. Если впоследствии

выполняется определение размеров линии сети ВК, программа

выполняет расчеты с учетом примененных к устройству значений

расхода.

9 Укажите точку вставки на чертеже и задайте угол поворота с помощью

компаса.

10 Для завершения выполнения команды нажмите ENTER.

Добавление линий сети ВК

Добавление линий сети ВК выполняется с помощью инструментальной палитры

линии сети ВК или ленты. Палитра свойств используется для установки свойств

линии сети ВК.

ПРИМЕЧАНИЕ Если изменяется отметка во время рисования участков сети ВК на

виде в плане, в местах, где необходимо показать вертикальные сегменты этого

участка, программа вставляет в чертеж обозначение "колено вниз" . Если

необходимо, на конце линии сети ВК пользователь имеет возможность вручную

вставить сантехнический фитинг "колено вверх".

Рисование участка сети ВК начиная от элементов

оборудования или приборов

Если рисование участка сети ВК начинается или завершается элементом оборудования

или прибором, то выполняется привязка начальной или конечной точки линии сети

ВК к ближайшей точке соединения, имеющейся на этом элементе оборудования или

прибора. Простые приборы и элементы оборудования, такие как обычная раковина,

как правило, имеют только одну точку соединения. Однако сложные приборы и

элементы оборудования (баки или туалеты) часто имеют несколько точек соединения.

Добавление линий сети ВК | 805

Некоторые из них даже имеют точки соединения, принадлежащие к разным системам,

например к системе водоснабжения и к системе стока.

Для рисования участка сети ВК начиная от элемента оборудования или прибора

1

Добавьте в чертеж необходимое оборудование или приборы.

2

Откройте палитру инструментов "Линия сети ВК" и выберите

инструмент для работы с линией сети ВК.

ПРИМЕЧАНИЕ Можно действовать иначе: перейдите на вкладку

"Главная" ➤ панель "Создание" ➤ "Линия сети ВК"

3

На вкладке "Проект" палитры свойств, в разделе "Общие" задайте стиль

линии сети ВК.

Этим стилем определяется внешний вид и функционирование линии

сети ВК. Например, этот стиль может определять способ отображения

линии при ее пересечении с другими линиями. Более подробная

информация приведена в разделе Настройка стилей для линий сети ВК

и сантехнических фитингов на стр. 796.

4

В разделе "Система" выберите вариант из списка.

Указанная для участка сети ВК система определяет фитинги, которые

будут вставляться в чертеж во время рисования, и другие свойства.

Более подробная информация приведена в разделе Настройка

определений систем ВК на стр. 791.

5

При включенной привязке "Соединитель трубы" выберите в качестве

начальной точки линии сети ВК соединитель, имеющийся на элементе

оборудования или на приборе (устройстве).

ПРИМЕЧАНИЕ При наличии нескольких доступных соединителей

будет выведено диалоговое окно "Выбрать соединитель". Выберите

соединитель и нажмите "ОК".

Отметка и принимаемое по умолчанию направление участка линии

сети ВК зависят от соединителя, назначенного данному устройству или

многовидовому элементу. Как правило, направление участка

трубопровода перпендикулярно сантехприбору или многовидовому

элементу.

6

Продолжите указывать точки, необходимые для рисования участка.

7

По завершении нажмите ENTER.

806 | Глава 10 Чертежи сантехнических систем

Рисование участка сети ВК с помощью ручек добавления

1

Выберите в чертеже объект и нажмите

(Ручки добавления к участку

сети ВК на стр. 779), чтобы начать рисование линии сети ВК:

Если требуется...

то...

начать рисование участка щелкните на ручке добавления в конце сегмен-

от одного из концов сег-

та.

мента линии сети ВК,

начать рисование участка щелкните на ручке добавления в средней

от средней точки сегмен-

точке сегмента. Автоматически выполняется

та линии сети ВК,

вставка тройника или отвода в зависимости

от того, какое соединение указано в настрой-

ках компоновки сети ВК.

Начать рисование участка Щелкните на ручке добавления на соединении

от многовидового элемен-

многовидового элемента.

та

начать рисование участка удерживая нажатой клавишу Ctrl, щелкните

от фитинга, например от

на ручке добавления, указывающей направле-

колена или тройника

ние, в котором требуется начать рисование

нового участка.

2

На вкладке "Проект" палитры свойств укажите систему.

Система определяет, какие фитинги будут вставляться в чертеж во

время рисования, а также другие свойства. Более подробная

информация приведена в разделе Настройка определений систем ВК

на стр. 791.

ПРИМЕЧАНИЕ Если рисование производится от многовидового

элемента, в списке "Система" следует выбрать тип системы. Если

рисование участка начинается от сегмента линии сети ВК или фитинга,

новому участку назначается та же система.

3

Затем задайте стиль линии сети ВК.

Стиль определяет внешний вид и функционирование линии сети ВК -

например, то, как она отображается при пересечении с другими

линиями. Более подробная информация приведена в разделе Настройка

стилей для линий сети ВК и сантехнических фитингов на стр. 796.

Добавление линий сети ВК | 807

4

Укажите отметку для данного сегмента сантехнической системы.

5

Для параметра "Номинальный диаметр" укажите диаметр данной линии

сети ВК.

ПРИМЕЧАНИЕ Если перед заданием первого сегмента нового участка

трубопровода изменить номинальный диаметр, после задания первой

точки нового участка между объектом и новым сегментом лини сети

ВК автоматически вставляется переходной элемент.

6

Укажите, следует ли запретить редактирование данного номинального

диаметра.

Блокирование возможности изменения номинального диаметра

предотвращает возможность случайного изменения значений размеров

во время внесения изменений в линию сети ВК.

7

Если необходимо, в поле "Смещение" введите расстояние от рисуемого

участка до других объектов чертежа.

8

Введите значения для подъема и длины участка трубопровода.

ПРИМЕЧАНИЕ Программа произведет расчет коэффициента уклона

на основе введенных значений для подъема и для участка

трубопровода. Если вместо этих значений задать значение уклона,

выраженное в процентах, программа рассчитает значения для

подъема и для участка трубопровода.

9

Укажите начальную точку. Например, можно начать рисование участка

с применением привязки "Соединитель трубы" для привязки к конечной

точке существующей линии сети ВК или к точке на кривой этой линии.

10

Укажите дополнительные точки, служащие для добавления сегментов

к данному участку. (Фитинги вставляются автоматически в процессе

компоновки участка). Во время указания точек можно при

необходимости изменять отметку.

Информацию о соединении линий сети ВК на другом уровне можно

найти в разделе Соединение линий сети ВК на разных уровнях на стр.

810.

11

Для завершения выполнения команды нажмите ENTER.

Рисование участка сети ВК

1 При необходимости активизируйте рабочее пространство "Сантехника".

808 | Глава 10 Чертежи сантехнических систем

2

На вкладке "Линия сети ВК" палитры инструментов проектирования

сети ВК выберите инструмент "линия сети ВК".

ПРИМЕЧАНИЕ Для рисования участка сети ВК можно также щелкнуть

на ручке добавления, имеющейся на существующем сегменте линии

сети ВК. перейдите на вкладку "Главная" ➤ панель

"Создание" ➤ "Линия сети ВК"

3

На вкладке "Проект" палитры свойств, в разделе "Общие" задайте стиль

линии сети ВК.

Стиль определяет внешний вид и функционирование линии сети ВК -

например, то, как она отображается при пересечении с другими

линиями. Более подробная информация приведена в разделе Настройка

стилей для линий сети ВК и сантехнических фитингов на стр. 796.

4

Укажите систему.

Система определяет, какие фитинги будут вставляться в чертеж во

время рисования, а также другие свойства. Более подробная

информация приведена в разделе Настройка определений систем ВК

на стр. 791.

5

Укажите отметку.

6

Для параметра "Номинальный диаметр" укажите диаметр данной линии

сети ВК.

7

Если необходимо, в поле "Смещение" введите расстояние от рисуемого

участка до других объектов чертежа.

8

Введите значения для подъема и длины участка трубопровода.

ПРИМЕЧАНИЕ Программа произведет расчет коэффициента уклона

на основе введенных значений для подъема и для участка

трубопровода. Если вместо этих значений задать значение уклона,

выраженное в процентах, программа рассчитает значения для

подъема и для участка трубопровода.

9

Укажите начальную точку. Например, можно начать рисование участка

с применением привязки "Соединитель трубы" для привязки к конечной

точке существующей линии сети ВК или к точке на кривой этой линии.

10

Укажите дополнительные точки, служащие для добавления сегментов

к данному участку. (Фитинги вставляются автоматически в процессе

компоновки участка). Во время указания точек можно при

необходимости изменять отметку.

Добавление линий сети ВК | 809

Информацию о соединении линий сети ВК на другом уровне можно

найти в разделе Соединение линий сети ВК на разных уровнях на стр.

810.

11 Для завершения выполнения команды нажмите ENTER.

Заданные пользователем настройки системы и параметров остаются в

силе до тех пор, пока пользователь их не изменит.

Создание участка сети ВК из полилинии

Для определения траектории участка можно использовать сочетание отрезков и

полилиний с последующим преобразованием этих объектов в участок сети ВК.

1 Определите кривую, представляющую траекторию компоновки, при

помощи команды AutoCAD^® ПЛИНИЯ или ОТРЕЗОК.

2 Выберите отрезок или полилинию, подлежащую преобразованию,

щелкните правой кнопкой мыши и выберите "Преобразовать

в" ➤ "Линия сети ВК".

3 Следует выполнить одну из следующих операций:

■ Если требуется сохранить на чертеже геометрию компоновки,

нажмите клавишу ENTER или введите "н" (нет).

■ Если требуется стереть с чертежа геометрию компоновки, введите

"д" (да).

4 На вкладке "Проект" палитры свойств укажите значения для линии

сети ВК, включая стиль, размеры, систему, и т.д.

5 Для сохранения изменений и выхода нажмите ESC.

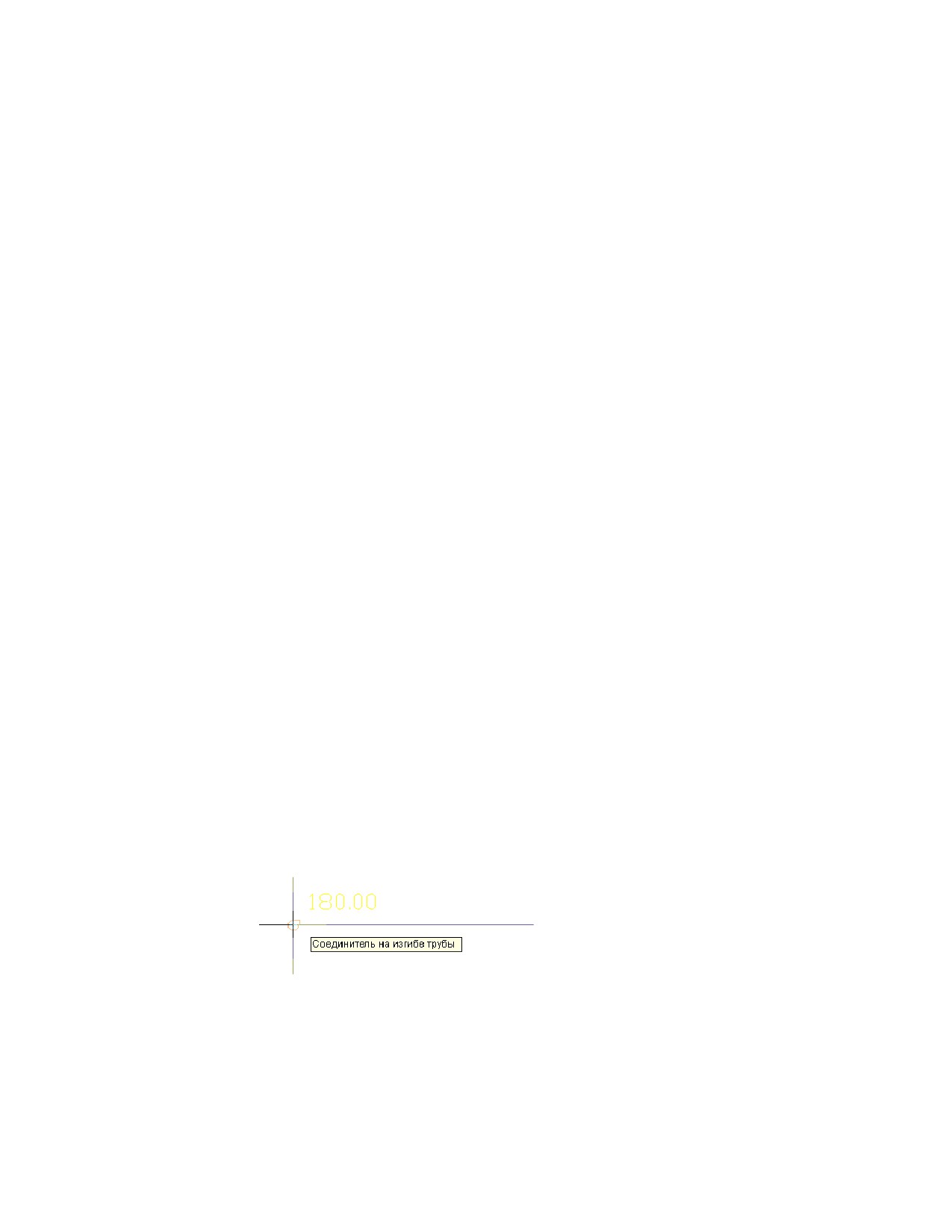

Соединение линий сети ВК на разных уровнях

Во время рисования сантехнической системы иногда возникает необходимость начать

или завершить участок трубопровода путем соединения (привязки) с конечной

точкой существующей линии сети ВК или с точкой, расположенной где-либо на

кривой этой линии.

810 | Глава 10 Чертежи сантехнических систем

Если соединяемая линия сети ВК находится на другом уровне по сравнению с

рисуемой линией, программа выведет запрос о выборе способа соединения этих двух

линий сети ВК:

Добавление стояка к соединяемой линии сети ВК

Если производится подсоединение к соединителю на конце трубы, программа

вставляет обозначение снижения, указывающее на изменение отметки. Если

соединение производится в точке, расположенной на кривой, представляющей линию

сети ВК, программа, в зависимости от отметок двух соединяемых линий, вставляет

тройник, указанный в качестве стандартного фитинга в поле "Тройник вверх" или

"Тройник вниз" в определении сантехнической системы.

СВЯЗАННЫЕ РАЗДЕЛЫ Дополнительные сведения об определении принимаемых

по умолчанию фитингов можно найти в разделе Указание стандартных фитингов

для определения системы ВК на стр. 792.

Добавление стояка к устройству

При осуществлении соединения устройства с линией сети ВК программа добавляет

стояк к устройству (многовидовому элементу), а не к концу соединяемой линии.

Изменить уклон

Изменение уклона линии сети ВК, начинающейся или оканчивающейся в данной

точке, производится на основе разности отметок. Если подсоединение производится

к соединителю на конце трубы, выполняется вставка колена. Если соединение

производится к точке на кривой, представляющей линию сети ВК, вставляется

тройник.

Изменить отметку соединяющей линии сети ВК

Отметка рисуемой линии сети ВК, начинающейся или оканчивающейся в данной

точке, изменяется для того, чтобы соблюсти соответствие отметке линии сети ВК, с

которой выполняется соединение. Если подсоединение производится к соединителю

на конце трубы, выполняется вставка колена. Если соединение производится к точке

на кривой, представляющей линию сети ВК, вставляется тройник.

Не создавать соединение

Исключение создания соединения.

Соединение линий сети ВК на разных уровнях | 811

Переопределение стандартных сантехнических

фитингов для отдельного участка трубопровода

Перед рисованием участка линии сети ВК следует выбрать систему. Во время

рисования участка трубопровода вставка сантехнических фитингов выполняется

программой на основе стандартных фитингов, настроенных в данном определении

системы.

Как правило, такая вставка фитингов является желательной, поскольку все участки

сантехнической системы обычно имеют фитинги одного и того же типа. Например,

система канализационных стоков имеет участки, снабженные фитингами типа

"канализационный тройник". Между тем пользователь во время рисования имеет

возможность переопределить стандартные фитинги отдельного участка. Это приводит

к тому, что этот участок будет иметь уникальный набор фитингов, без учета системы,

к которой он принадлежит.

ПРИМЕЧАНИЕ Также имеется возможность добавить фитинг вручную, что весьма

удобно, если необходимо добавить один уникальный фитинг.

Чтобы переопределить стандартные сантехнические фитинги отдельного участка

1 В рабочем пространстве "Сантехника" выберите инструмент на вкладке

"Линия сети ВК" палитры инструментов проектирования сети ВК.

ПРИМЕЧАНИЕ Можно действовать иначе: перейдите на вкладку

"Главная" ➤ панель "Создание" ➤ "Линия сети ВК"

2 На вкладке "Проект" палитры свойств, в разделе "Переопределения

фитингов по умолчанию" щелкните на типе фитинга, который

необходимо переопределить.

3 В диалоговом окне "Выбор стиля" задайте переопределение стиля

фитингов, которое требуется применять в процессе компоновки

текущего участка трубопровода.

Если требуется задать...

то щелкните...

тройник

"Тройник" и выберите тип тройника.

тройник вверх

"Тройник вверх" и выберите тип

тройника.

тройник вниз

"Тройник вниз" и выберите тип трой-

ника.

812 | Глава 10 Чертежи сантехнических систем

Если требуется задать...

то щелкните...

крестовину

"Крестовина" и выберите тип кресто-

вины.

переход

"Переход" и выберите тип переходно-

го элемента.

4 Нарисуйте участок сети ВК, используя новые стандартные фитинги, и

нажмите ENTER для завершения выполнения команды.

После завершения выполнения команды программа восстанавливает

стандартные фитинги, указанные в определениях сантехнических

систем.

Добавление сантехнических фитингов вручную

Перед рисованием участка линии сети ВК следует выбрать систему. Программа

определяет подлежащие вставке фитинги на основе фитингов по умолчанию,

указанных в определении данной системы.

При необходимости пользователь имеет возможность переопределить стандартные

фитинги для отдельного участка трубопровода или добавить фитинг вручную. Это

удобно в таких ситуациях проектирования, когда требуется применение уникальных

фитингов.

Когда сантехнический фитинг добавляется вручную, он разрывает линию сети ВК,

в результате чего с каждой стороны фитинга образуется отдельный сегмент.

Чтобы вручную добавить сантехнический фитинг

1 При необходимости активизируйте рабочее пространство "Сантехника".

2 Выберите инструмент на вкладке "Фитинги" палитры инструментов

проектирования сети ВК.

ПРИМЕЧАНИЕ Можно действовать иначе: перейдите на вкладку

"Главная" ➤ панель "Создание" ➤ "Сантехнический фитинг"

3 На вкладке "Проект" палитры свойств, в разделе "Общие" щелкните на

изображении справа от поля "Стиль".

4 В диалоговом окне "Выбор стиля" выберите нужный стиль

сантехнического фитинга.

Добавление сантехнических фитингов вручную | 813

5

На вкладке "Проект" палитры свойств укажите свойства вставки

выбранного фитинга:

Если требуется задать...

то...

сантехническую систему

выберите систему.

отметку, на которой следует

выберите отметку.

разместить фитинг

местоположение ручки на фи-

выберите способ привязки.

тинге

угол поворота

выберите "Задать угол поворота на

экране". Выберите "Нет", затем введите

угол поворота в градусах.

задать угол поворота после

выберите "Задать угол поворота на

вставки,

экране", затем "Да".

задать метку идентификации,

введите текст в поле "Идентификатор"

(в разделе "Дополнительно").

6

Щелкните на чертеже и укажите точку вставки.

7

Если выбран параметр "Указать поворот на экране", поверните фитинг,

установив его в нужное положение, или нажмите ENTER, чтобы принять

значение поворота, принятое по умолчанию.

8

При необходимости добавьте еще фитинги. В процессе добавления

фитингов можно выбирать различные фитинги и задавать для них

различные свойства.

Добавление петлевого трубного компенсатора к

участку сети ВК

Петлевой трубный компенсатор следует добавлять к имеющему большую длину

участку горячего водоснабжения, чтобы учесть удлинение и усадку трубы в результате

ее нагревания при прохождении потока горячей воды.

1 Выберите сегмент участка линии сети ВК и перейдите на вкладку "Линия

сети ВК" ➤ панель "Редактирование" ➤ "Добавить петлевой трубный

компенсатор"

814 | Глава 10 Чертежи сантехнических систем

ВНИМАНИЕ Если после выполнения расчетов размеров к участку

сети ВК добавляется петлевой трубный компенсатор, необходимо

изменить размеры этого участка.

2 Укажите начальную точку для петлевого компенсатора.

3 Укажите вторую точку для петлевого компенсатора.

4 Укажите расстояние, на которое компенсатор должен отстоять от

участка водопровода.

5 Укажите сторону участка водопровода, по которой следует расположить

компенсатор.

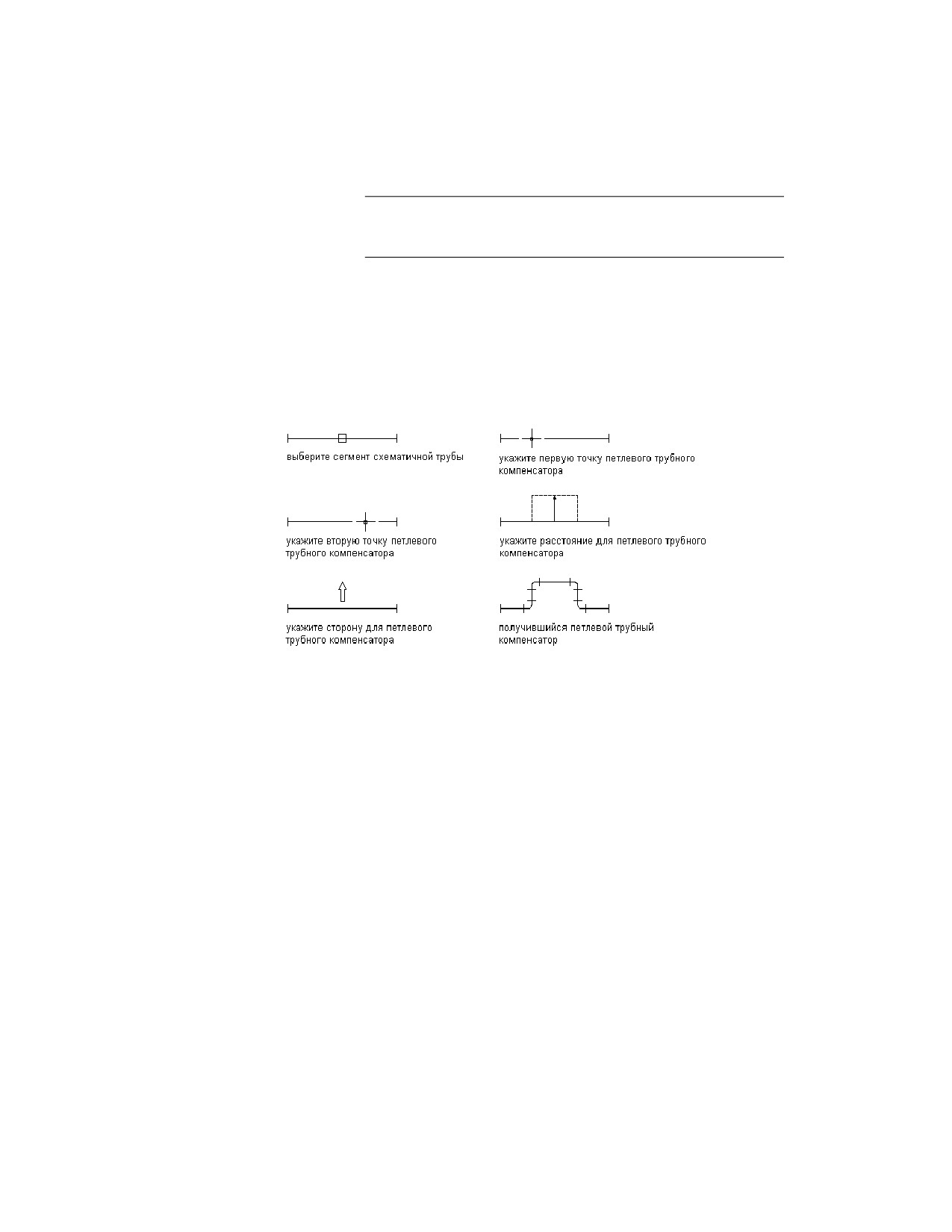

Добавление петлевого трубного компенсатора

Изменение сантехнических систем

Данный раздел содержит сведения об изменении сантехнических систем в процессе

проектирования. AutoCAD MEP позволяет изменять сантехническую систему на

чертежах как с помощью ручек, так и с помощью разнообразных инструментов.

Изменение сантехнического оборудования и

приборов

После завершения компоновки сантехнической системы и проверки всех расчетов,

как правило, выполняют проверку имеющихся в чертеже элементов сантехнического

оборудования и сантехприборов и, при необходимости, выполняют добавление или

вносят изменения. Необходимость выполнения такой проверки может возникнуть

Изменение сантехнических систем | 815

в процессе проектирования и может быть вызвана изменением предъявляемых к

проекту требований.

Внесение изменений в оборудование или устройства может привести к необходимости

изменения соединенных с этим оборудованием линий сети ВК. Информацию об

изменении линий сети ВК можно найти в разделе Изменение линий сети ВК и

фитингов с помощью ручек на стр. 821 или Изменение линий сети ВК и фитингов на

стр. 824.

СВЯЗАННЫЕ РАЗДЕЛЫ См. Механическое, электрическое и сантехническое

оборудование в инженерных системах здания на стр. 118.

Для изменения сантехнического оборудования или приборов

1 Выберите элемент, который требуется изменить, и перейдите на вкладку

"Оборудование" ➤ панель "Редактирование" ➤ "Изменить

оборудование"

2 В диалоговом окне "Изменение многовидового элемента" на вкладке

"Элемент" в разделе "Все установленные многовидовые элементы"

укажите элемент. При необходимости откройте подпапки.

3 Укажите размер элемента в поле "Имя размера элемента".

ПРИМЕЧАНИЕ В списке имен размеров элементов доступен диапазон

размеров для текущего элемента. Если необходимый размер элемента

отсутствует, переходите к следующему шагу, чтобы указать фильтры

и пределы.

4 На вкладке "Фильтр элементов" в меню "Соединения" выберите диапазон

значений для номинального диаметра соединения (например, 4—72).

Чтобы отфильтровать количество отображаемых размеров, в поле

"Отображение" введите число в пределах допустимого диапазона.

Отображение фильтра

5 Под графикой элемента щелкните

или

, чтобы перебрать

доступные имена размеров элементов в выбранном диапазоне. Выберите

размер в поле "Имя размера элемента".

816 | Глава 10 Чертежи сантехнических систем

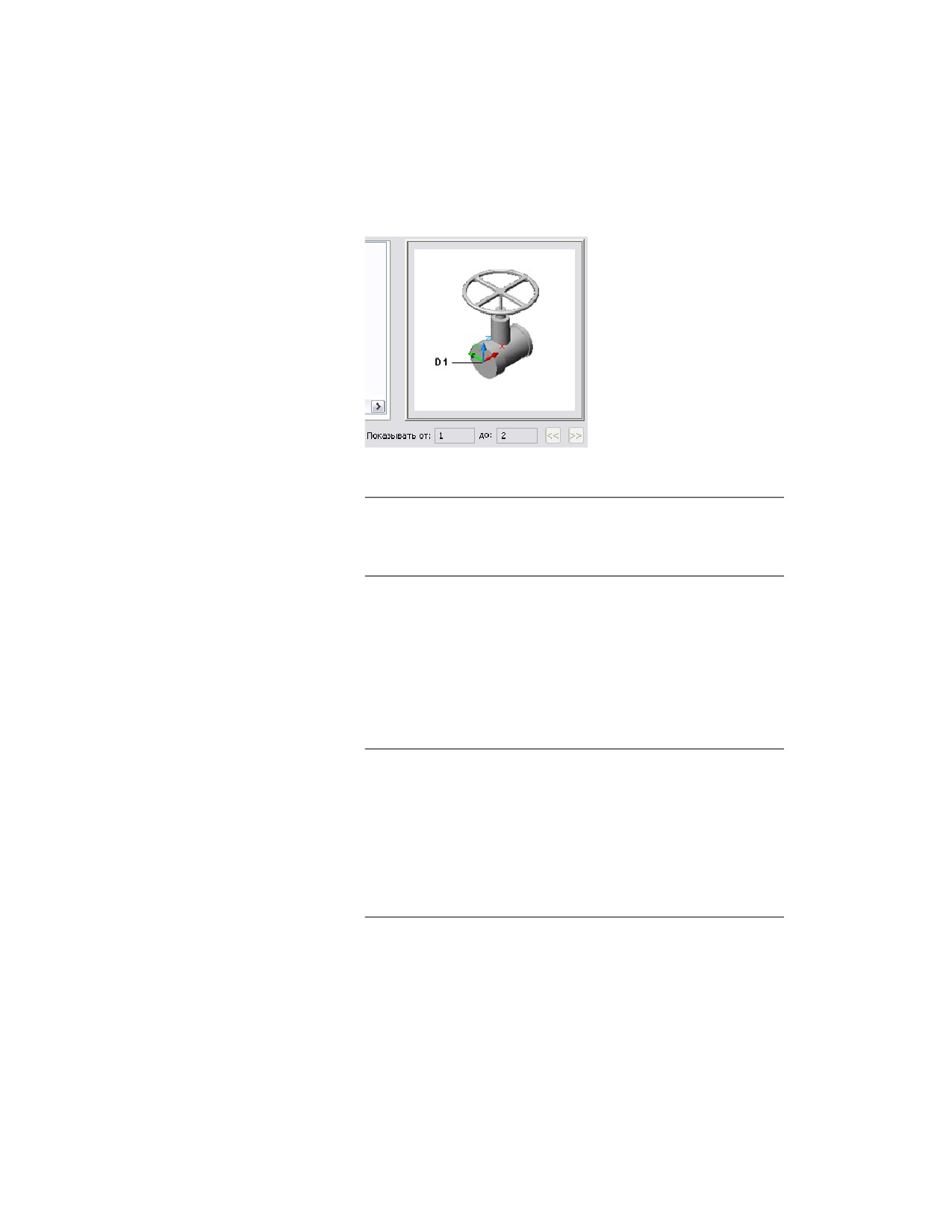

Отображение графики многовидового

элемента, доступного для отображения

6 Укажите отметку.

ПРИМЕЧАНИЕ При изменении значения отметки для многовидового

элемента, соединенного с другими объектами, объекты остаются

присоединенными к многовидовому элементу и размещаются на

новой отметке.

7 Если выполняется изменение устройства, перейдите на вкладку

"Значения расхода" и укажите:

■ таблицу расходов в поле "Таблица расходов".

■ тип устройства в поле "Сантехприборы".

■ расчетное значение вместимости (общий или персональный доступ)

в поле "Вместимость".

ПРИМЕЧАНИЕ Программа применяет принятое по умолчанию

значение расхода к каждому соединителю, имеющемуся на устройстве,

на основе типа системы, к которой относится этот соединитель, и

значений свойств, заданных пользователем в таблице расходов.

Значения, принятые по умолчанию, верны в большинстве случаев

проектирования. Но эти значения все-таки следует проверить и при

необходимости изменить. Если впоследствии выполняется

определение размеров линии сети ВК, программа в вычислениях

использует применяемые значения расхода.

Изменение сантехнического оборудования и приборов | 817

Расчет коэффициента уклона линии сети ВК

Имеется возможность расчета начальной отметки, конечной отметки или

коэффициента уклона линии сети ВК. Для этого используется инструмент "Уклон

линии сети ВК".

ПРИМЕЧАНИЕ Поскольку линии сети ВК могут быть только двумерными (2D),

информация, предоставляемая инструментом "Уклон линии сети ВК", предназначена

только для выполнения вычислений.

Чтобы воспользоваться инструментом "Уклон линии сети ВК", необходимо ввести

не менее одного из приведенных ниже значений, позволяющих выполнить расчет

линии сети ВК:

■ Начальная точка

■ Конечная точка

■ Уклон

Для расчета уклона линии сети ВК

1 Выберите сегмент линии сети ВК.

2 Перейдите на вкладку "Анализ" ➤ панель "Сантехника" ➤ "Сети ВК с

уклоном"

818 | Глава 10 Чертежи сантехнических систем

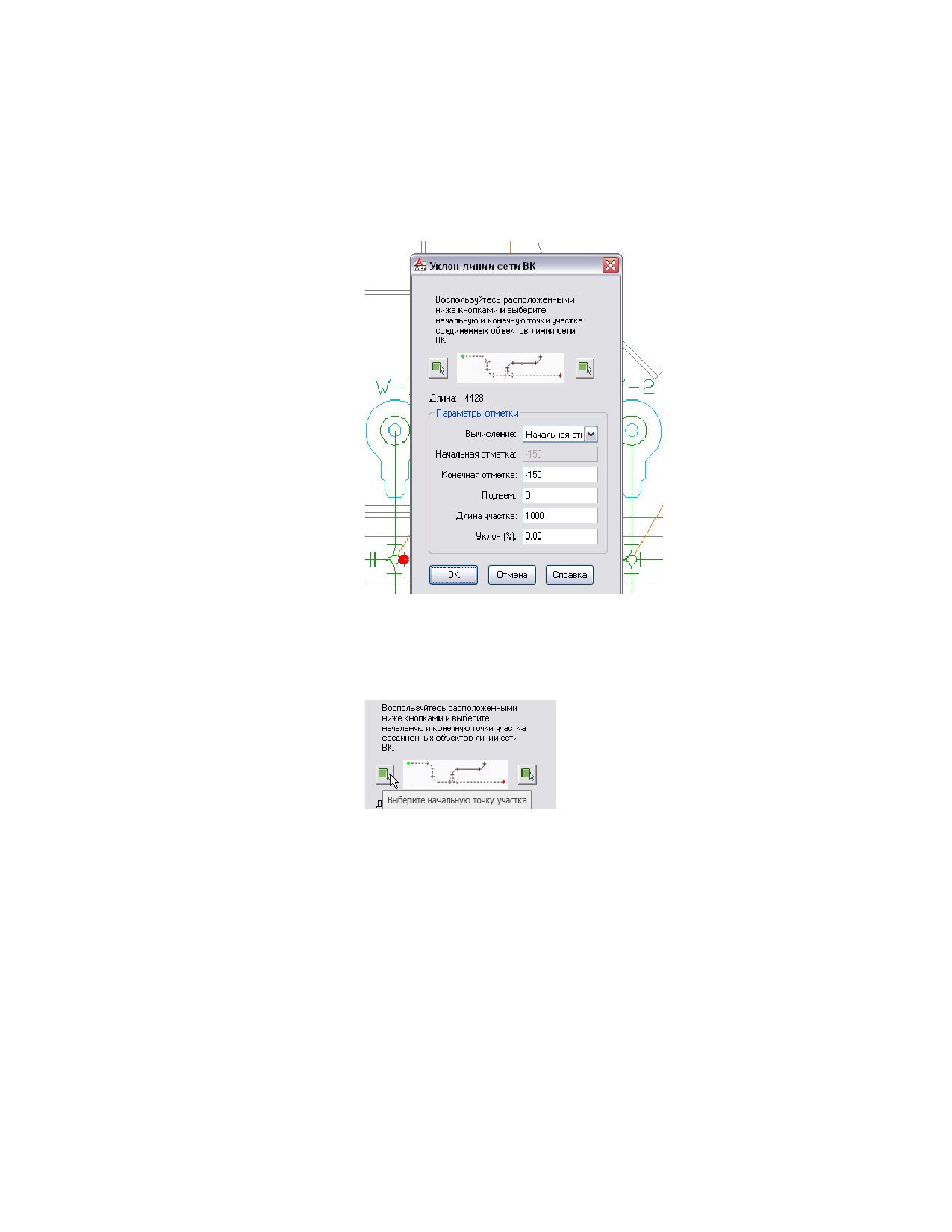

Зеленая точка указывает начало выбранной линии сети ВК. Ее конец

обозначен красной точкой.

3 Пользователь имеет возможность переназначить начальную или

конечную точку участка сети ВК.

В диалоговом окне "Уклон линии сети ВК" нажмите "Выберите

начальную точку участка" или "Выберите конечную точку участка".

4 В области рисования щелкните в месте для новой начальной или

конечной точки выбранного участка сети ВК.

Расчет коэффициента уклона линии сети ВК | 819

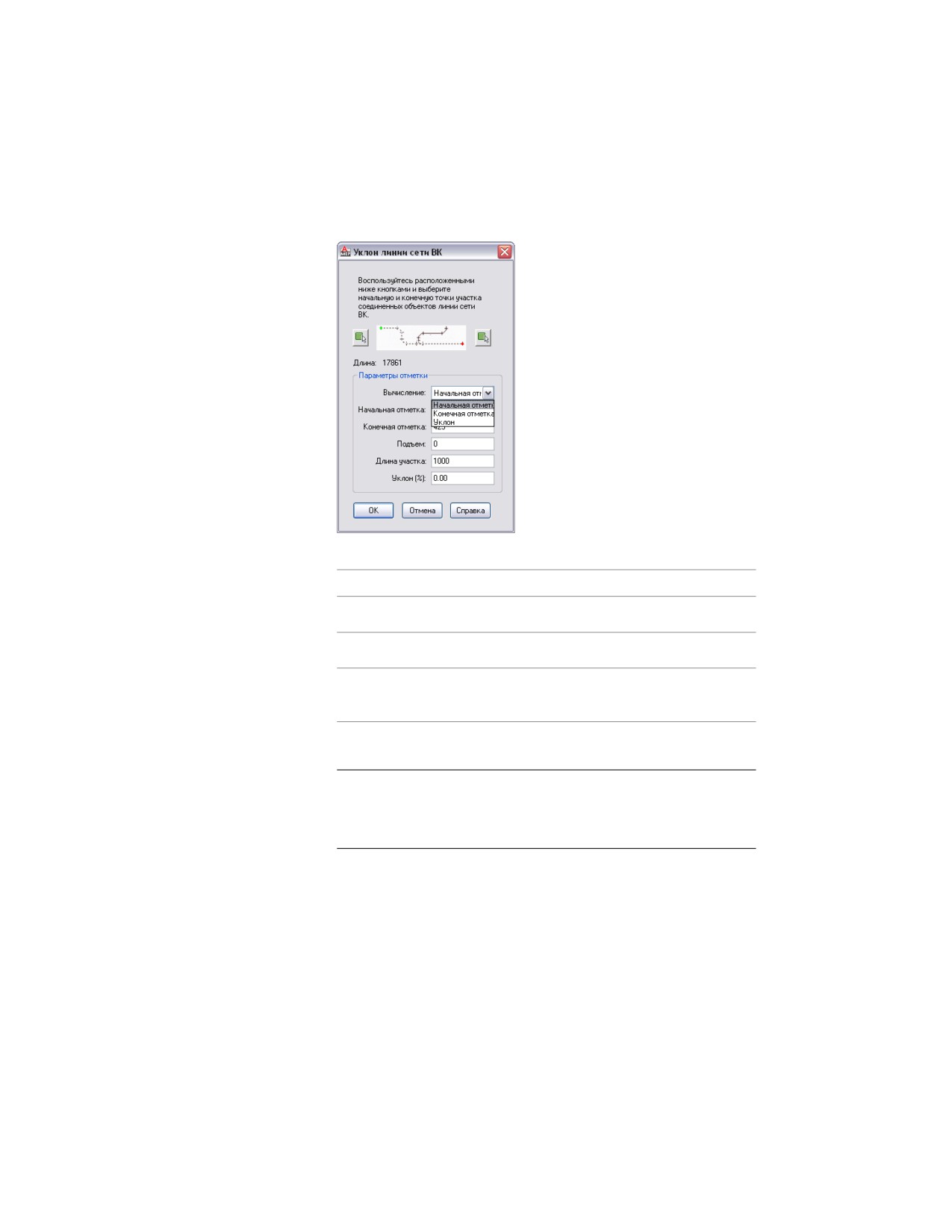

5 В списке "Вычисление" выберите параметр, который необходимо

рассчитать.

6 Введите значения для выбранного вида расчета:

Если должна быть рассчитана... введите...

Начальная отметка

конечную отметку и уклон

Конечная отметка

начальную отметку и уклон

Уклон

начальную отметку и конечную от-

метку

7 Чтобы выполнить расчет, нажмите клавишу Tab и затем нажмите "OK".

ПРИМЕЧАНИЕ Когда пользователь изменяет уклон линии сети ВК,

уклон и отметка любых соединенных с этой линией ответвлений и

многовидовых элементов не изменяются. Соединенные элементы

останутся присоединенными к изменяемой линии сети ВК.

820 | Глава 10 Чертежи сантехнических систем

Изменение линий сети ВК и фитингов с помощью

ручек

Для изменения компонентов на участке линии сети ВК можно использовать ручки,

включая:

■ ручки местоположения

■ ручки удлинения

■ ручки поворота

Перемещение линий сети ВК и фитингов

1

Выберите элемент или сегмент линии сети ВК.

2

Выберите ручку местоположения.

3

Если элемент или сегмент линии сети ВК подсоединены к другому

объекту, укажите способ сохранения связности:

Если требуется...

то...

поддерживать связность переходите к следующему этапу.

только путем корректи-

ровки сантехнических

фитингов и сегментов,

сохраняя текущее место-

положение многовидо-

вых элементов,

поддерживать связность нажмите CTRL.

путем корректировки

всех объектов, включая и

многовидовые элементы

нарушить связность

нажмите CTRL дважды.

4

Задайте новое местоположение.

Если требуется...

то...

задать новое местополо- чтобы задать смещение в направлении X, пе-

жение по отношению к

реместите элемент в направлении его нового

местоположения и введите величину смеще-

Изменение линий сети ВК и фитингов с помощью ручек | 821

Если требуется...

то...

текущему местоположе-

ния. Для задания смещения по оси Y перейди-

нию,

те в поле "Смещение по Y", нажав клавишу

табуляции, и введите величину смещения.

задать новое местополо- Переместите курсор в это новое местоположе-

жение вручную,

ние и щелкните мышью. Имеется возможность

использовать объектные привязки, привязки

AutoCAD MEP и линии отслеживания, помога-

ющие более точно указать точку нового место-

положения.

ПРИМЕЧАНИЕ Для работы с полями ввода размеров необходимо одновременно

выбрать режим динамического ввода (

в строке состояния) и параметр

рисования "Ввод размеров", который применяется по умолчанию. Если эта функция

и этот параметр не включены, новое местоположение можно задать, переместив

курсор и щелкнув мышью на чертеже или введя координаты в окне команд.

Можно также изменить местоположение линии сети ВК или фитинга с помощью

палитры свойств. Более подробная информация приведена в разделе Редактирование

координат местоположения линии сети ВК или фитинга на стр. 826. Примеры,

иллюстрирующие способы перемещения линии сети ВК или многовидового элемента,

содержатся в разделе Ассоциативное перемещение на стр. 776.

Изменение длины линий сети ВК

1 Выберите сегмент линии сети ВК.

2 Выберите ручку удлинения на том конце, который необходимо

изменить.

3 Если на выбранном конце сегмент присоединен к объекту, укажите

способ сохранения связности.

Если требуется...

то...

поддерживать связность только

переходите к следующему этапу.

путем корректировки сантехниче-

ских фитингов и сегментов, сохра-

няя текущее местоположение эле-

ментов

822 | Глава 10 Чертежи сантехнических систем

Если требуется...

то...

поддерживать связность путем

нажмите CTRL.

корректировки всех объектов,

включая и элементы,

нарушить связность

нажмите CTRL дважды.

4

Укажите длину сегмента:

Если требуется...

то...

задать новое значение общей дли-

нажмите клавишу Tab, чтобы активи-

ны

зировать поле ввода, предназначен-

ное для указания окончательного

размера, и введите новое значение

длины.

задать разность между текущим и

переместите курсор, чтобы начать

новым значениями длины

удлинять или укорачивать сегмент,

и введите изменившееся значение

длины в активное по умолчанию по-

ле ввода.

указать новую конечную точку

перетащите ручку в место, где

должна располагаться конечная

точка, и щелкните мышью, чтобы

указать эту точку.

ПРИМЕЧАНИЕ Для работы с полями ввода размеров необходимо

одновременно выбрать режим динамического ввода (

в строке

состояния) и параметр рисования "Ввод размеров", который

применяется по умолчанию. Если эта функция и этот параметр не

включены, новую длину можно задать, переместив курсор на чертеже

в точку растягивания или введя координаты в окне команд.

Поворот сантехнических фитингов

1 Выберите объект, который нужно повернуть.

Изменение линий сети ВК и фитингов с помощью ручек | 823

2 Поверните объект.

Если требуется...

то...

повернуть объект на 180 градусов

щелкните на ручке поворота

(развернуть объект)

повернуть объект на 90 градусов

удерживая нажатой клавишу CTRL,

щелкните на ручке поворота

Изменение линий сети ВК и фитингов

Данный раздел содержит сведения об изменении линий сети ВК и фитингов с

помощью палитры свойств.

Изменение системы, назначенной линии сети ВК или

фитингу

При изменении системы, назначенной линии сети ВК или фитингу, программа

применяет это изменение ко всем компонентам, имеющим действительное соединение

с выбранным сегментом.

Чтобы изменить систему линии сети ВК или фитинга

1 В чертеже на участке сети ВК выберите сегмент или сантехнический

фитинг.

2 Перейдите на вкладку "Главная" ➤ панель

"Создание" ➤ раскрывающийся список "Инструменты" ➤ "Свойства"

3 На вкладке "Проект" палитры свойств, в разделе "Система" задайте

другую систему.

ПРИМЕЧАНИЕ Другой способ: можно выбрать линию сети ВК, перейти

на вкладку "Линия сети ВК" ➤ панель "Редактирование" ➤ "Изменить

линию сети ВК" и в диалоговом окне "Редактирование линий сети

ВК" выбрать другую систему.

824 | Глава 10 Чертежи сантехнических систем

ПРИМЕЧАНИЕ Система линии сети ВК определяет тип системы (например, тип

"Холодная вода", "Сточные воды" или "Противопожарная защита") и

соответствующие фитинги, при необходимости вставляемые в чертеж системой.

Задание систем упрощает поддержание согласованности элементов на протяжении

участка трубопровода, а также согласованности компонентов на различных

чертежах проекта. Более подробная информация о системах приведена в разделе

Настройка определений систем ВК на стр. 791.

Изменение направления потока участка сети ВК

При изменении направления потока участка сети ВК пользователь не имеет

возможности увидеть изменение направления, если на данном участке не

отображаются стрелки направления потока. Однако его можно определить по форме

ответвления канализационного тройника.

Чтобы изменить направление потока на участке сети ВК

1 Выберите на чертеже сегмент участка сети ВК.

2 Перейдите на вкладку "Линия сети ВК" ➤ панель

"Вычисление" ➤ "Обратный поток"

Информацию о применении стрелок направления потока во время рисования можно

найти в разделе Определение настроек сети ВК для меток и стрелок направления

потока на стр. 802.

ПРИМЕЧАНИЕ Изменение направления потока на участке сети ВК не

распространяется на присоединенные объекты. Если изменение направления

потока выполняется после расчета размеров участка сети ВК, следует выполнить

повторный расчет размеров.

Изменение отметки линии сети ВК или фитинга

Линии сети ВК являются двумерными (2D). Поэтому отметка линии или фитинга

нужна только для выполнения вычислений.

Чтобы изменить отметку линии сети ВК

1 В чертеже выберите линию сети ВК или сантехнический фитинг.

Изменение линий сети ВК и фитингов | 825

2 Перейдите на вкладку "Главная" ➤ панель

"Создание" ➤ раскрывающийся список "Инструменты" ➤ "Свойства"

3 На вкладке "Проект" палитры свойств задайте другое значение параметра

"Отметка".

4 В разделе "Уклон" задайте значения для параметров "Подъем", "Участок

трубопровода" и "Уклон (%)".

ПРИМЕЧАНИЕ Другой способ: можно выбрать линию сети ВК, перейти

на вкладку "Линия сети ВК" ➤ панель "Редактирование" ➤ "Изменить

линию сети ВК"

и в диалоговом окне "Редактирование линий сети

ВК" изменить настройки для параметров "Отметка", "Подъем", "Участок

трубопровода" и "Уклон".

Изменение отметки линии сети ВК или сантехнического фитинга может

разорвать соединение с другими компонентами. Поэтому следует

убедиться в отсутствии разрывов соединений. Изменение отметки

линии сети ВК также может привести к изменению отметки

присоединенных объектов того же уровня.

5 Перейдите на вкладку "Вид" ➤ панель "Вид MEP" ➤ "Подсказки"

Дополнительные сведения о подсказках можно найти в разделе Отображение

подсказок на стр. 952.

6 Если необходимо, восстановите разорванную связь между объектами

участка путем добавления соединяющих сегментов, изменения отметки

сегментов или перемещения или удлинения компонентов. Восстановить

действительные соединения можно с помощью привязок AutoCAD

MEP.

Редактирование координат местоположения линии сети

ВК или фитинга

Для перемещения линий сети ВК и фитингов рекомендуется использовать ручки.

Кроме того, можно изменить местоположение линии сети ВК с помощью палитры

свойств.

826 | Глава 10 Чертежи сантехнических систем

Изменение координат местоположения

1

Выберите на чертеже линию сети ВК, которую требуется изменить.

2

Перейдите на вкладку "Главная" ➤ панель

"Создание" ➤ раскрывающийся список "Инструменты" ➤ "Свойства"

3

На вкладке "Проект" палитры свойств, в разделе

"Местоположение" ➤ "Отметка" нажмите

"Дополнительная

информация".

4

В диалоговом окне "Местоположение" внесите изменения, касающиеся

размещения или ориентации.

Если требуется...

то...

указать новое местополо- в разделе "Точка вставки" укажите новые зна-

жение

чения координат X, Y и Z, затем нажмите "OK".

изменить вертикальную

в разделе "Нормаль" задайте значение 1 для

ось и сориентировать

нормальной оси и значение 0 для двух других

элемент в соответствии с

осей, затем нажмите "OK".

новой вертикальной

осью.

ВНИМАНИЕ Если этот способ используется для изменения координат

местоположения линии сети ВК, будет разорвана связь этой линии со

всеми участками сети ВК, с которыми она до этого была соединена.

Редактирование номинального диаметра сегмента линии

сети ВК

1 Выберите на чертеже сегмент линии сети ВК.

2 Перейдите на вкладку "Главная" ➤ панель

"Создание" ➤ раскрывающийся список "Инструменты" ➤ "Свойства"

3 На вкладке "Проект" палитры свойств, в разделе "Размеры" задайте

другой номинальный диаметр.

4 В поле "Номинальный диаметр" задайте новый размер.

Изменение линий сети ВК и фитингов | 827

СОВЕТ Значение номинального диаметра можно заблокировать.

Заблокированный список номинальных диаметров становится

неактивным, и соответствующий диаметр становится недоступным

для изменения. Тем не менее, изменить длину или отметку

сантехнического объекта можно. Для отключения размера

разблокируйте этот параметр в палитре свойств.

ПРИМЕЧАНИЕ Другой способ: можно выбрать линию сети ВК, перейти

на вкладку "Линия сети ВК" ➤ панель "Редактирование" ➤ "Изменить

линию сети ВК"

и изменить настройку параметра "Номинальный

диаметр" или заблокировать эту настройку.

Стиль линии сети ВК определяет внешний вид и функционирование

этой линии (это относится и к размеру). В результате указанный стиль

линии сети ВК определяет номинальные диаметры, которые доступны

для выбора в палитре свойств.

ПРИМЕЧАНИЕ Поскольку линии сетей ВК являются двумерными (2D),

размер линии сети ВК используется только при расчетах. При

изменении размера линии сети ВК автоматическая вставка

необходимого фитинга не выполняется.

Изменение стиля линии сети ВК или фитинга

1 На чертеже выберите линию сети ВК или сантехнический фитинг.

2 Перейдите на вкладку "Главная" ➤ панель

"Создание" ➤ раскрывающийся список "Инструменты" ➤ "Свойства"

3 На вкладке "Проект" палитры свойств, в разделе "Стиль" задайте другой

стиль.

ПРИМЕЧАНИЕ Другой способ: можно выбрать линию сети ВК и

перейти на вкладку "Линия сети ВК" ➤ панель

"Редактирование" ➤ "Изменить линию сети ВК"

для изменения

настройки параметра "Стиль".

Стили линии сети ВК основаны на таких данных, как размер, тип и сортамент

материала (например, трубка из меди или углеродистой стали по спецификации 40).

Стили сантехнических фитингов основаны на такой информации, как тип (например,

828 | Глава 10 Чертежи сантехнических систем

тройник, крестовина, затвор или запорный клапан) и подтип (например, "угловой

45-градусный", "90-градусный с большим радиусом" или "трехходовой"). Стиль

определяет внешний вид и функционирование сантехнического фитинга.

Дополнительная информация о стилях приведена в разделе Настройка стилей для

линий сети ВК и сантехнических фитингов на стр. 796.

Расчет размеров линий сети ВК

Прежде чем определять размеры сантехнической системы, следует:

■ Завершить рисование системы.

■ Убедиться в точности используемой таблицы расходов. Более подробная

информация приведена в разделе Настройка таблиц расходов на стр. 794.

■ Создайте таблицу размеров для линий сети ВК, основываясь на применяемых

законодательных нормах, таких как "Единый санитарно-технический кодекс",

или убедитесь в точности используемой таблицы. Более подробная информация

приведена в разделе Задание таблиц размеров линий сети ВК на стр. 796.

ПРИМЕЧАНИЕ Определение размеров возможно только для сантехнических

систем, которым назначен тип системы "Горячая вода" или "Холодная вода".

Определение размеров линий сети ВК

ПРЕДУПРЕЖДЕНИЕ При внесении любых изменений в систему водоснабжения

следует повторно определить размеры линий сети ВК.

1 Завершите рисование системы водоснабжения.

2 Выберите участок, которому назначен тип системы "Горячая вода" или

"Холодная вода". Выбрав участок, задайте на этом участке точку, в

которой следует определить расход, скорость потока и диаметр линии

сети ВК.

3 Перейдите на вкладку "Линия сети ВК" ➤ панель

"Вычисление" ➤ "Размеры линии сети ВК"

ПРИМЕЧАНИЕ Чтобы рассчитать значения размеров без повторного

определения размеров участка, откройте калькулятор размеров,

перейдя на вкладку "Анализ" ➤ панель "Сантехника" ➤ "Размеры сети

ВК"

и в ответ на запрос о команде нажмите ENTER.

Расчет размеров линий сети ВК | 829

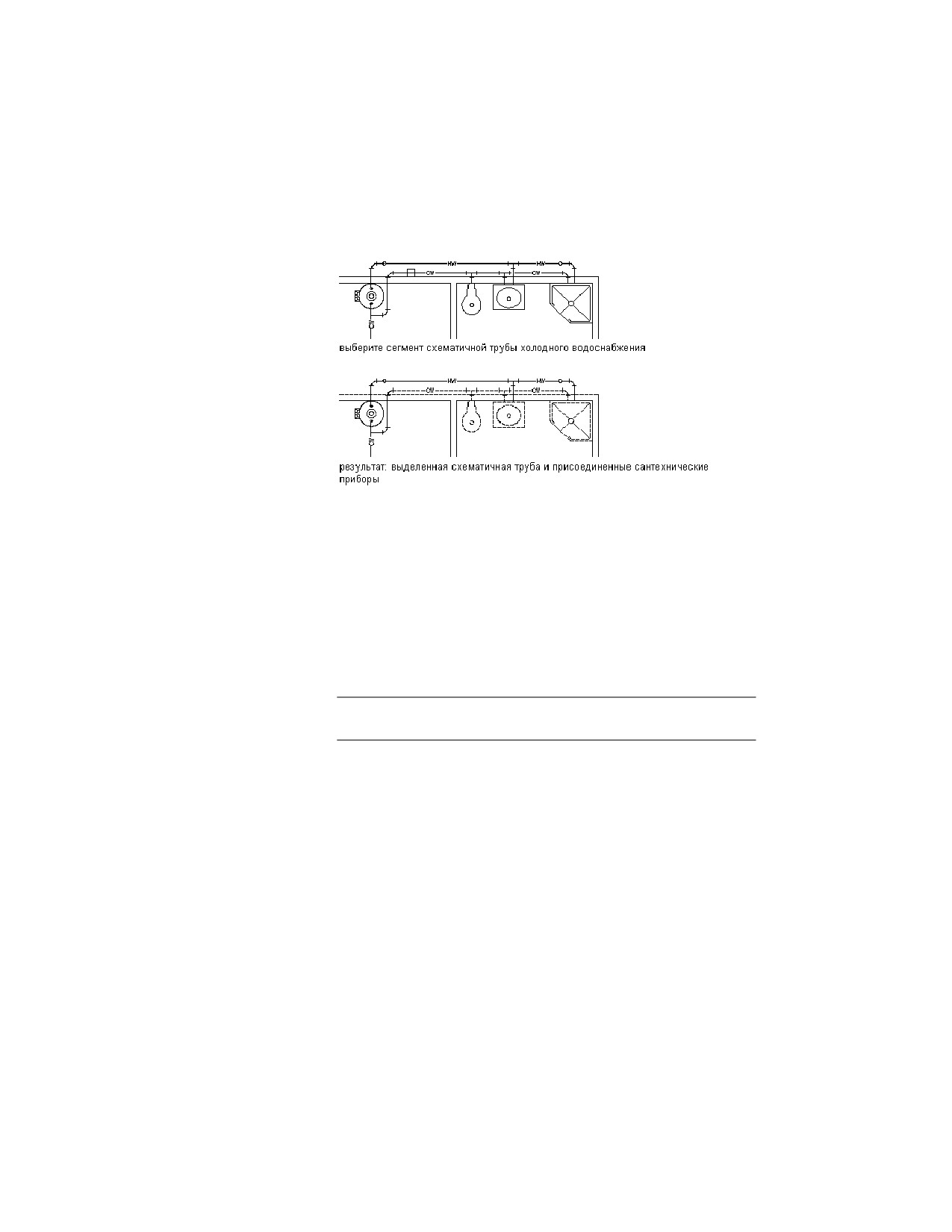

Будут выделены все линии сети ВК, фитинги и устройства, соединенные

с данной линией сети ВК и подключенные к ней ниже по течению, как

показано на следующем рисунке.

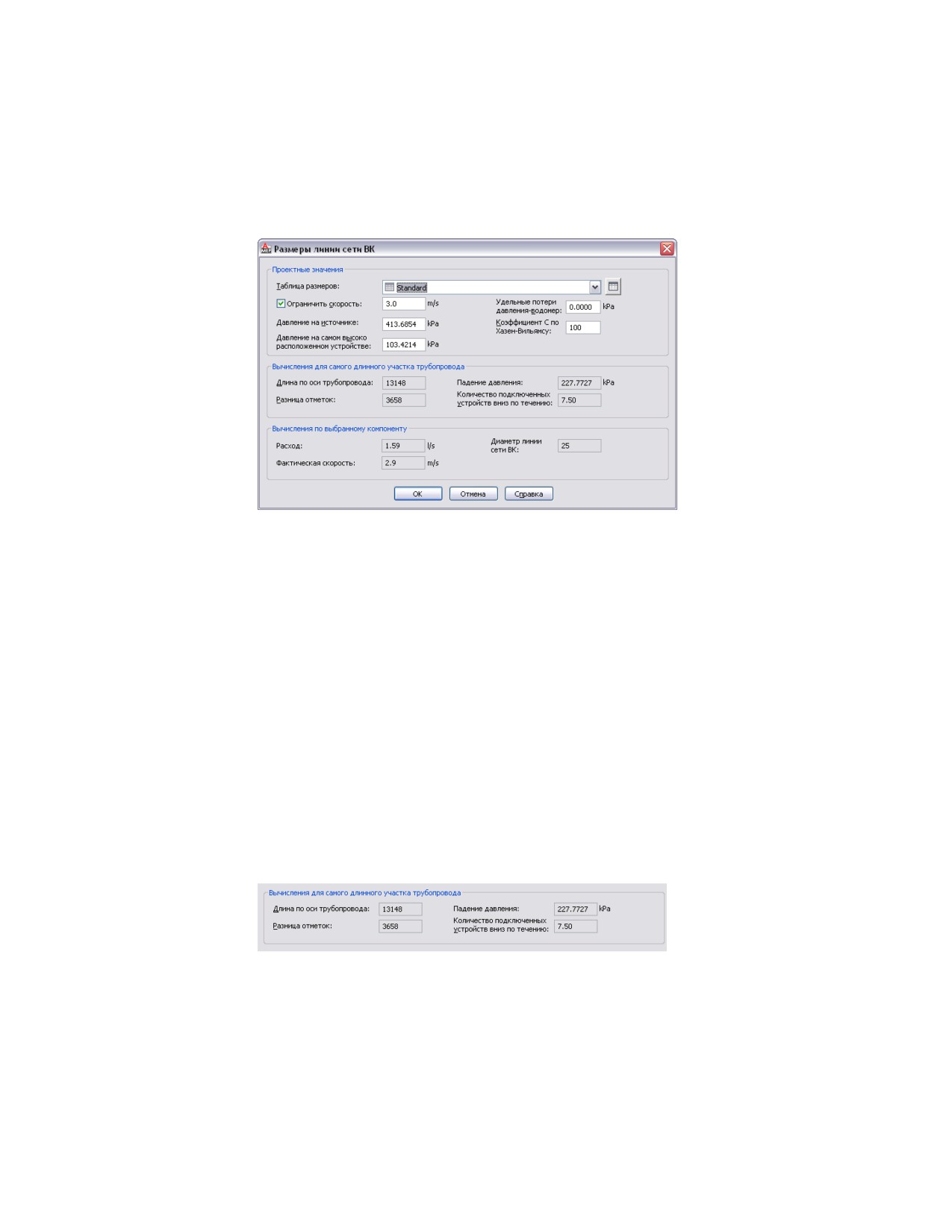

4

В диалоговом окне "Размеры линии сети ВК", в разделе "Проектные

значения" укажите следующие значения размерных параметров:

Эквивалентная длина линии сети ВК для клапанов и

фитингов

В списке "Таблица размеров" выберите определение таблицы размеров

линии сети ВК, созданной на основании применяемых норм

законодательства, таких как "Единый санитарно-технический кодекс",

и проверьте точность данных таблицы.

СОВЕТ Для просмотра определения таблицы с целью проверки ее

точности щелкните на значке "Таблица размеров".

Соответствующий размер линии сети ВК

Установите флажок "Ограничить скорость" и введите максимальную

скорость потока для данного участка трубопровода. Эта настройка

позволяет предотвратить превышение определенного для линии сети

ВК значения и тем самым избежать таких проблем, как гидравлический

удар.

Давление воды, поступающей в здание

Введите значение в поле "Давление на источнике". Например, значение

давления на источнике в здании может определяться подкачивающим

насосом.

830 | Глава 10 Чертежи сантехнических систем

■ Вычисления по выбранному компоненту

Вычисления для самого длинного участка трубопровода

При выборе системы водоснабжения с целью определения размеров в модуле

"Сантехника" выделяются подсветкой все линии сети ВК, фитинги и устройства,

соединенные с выбранной линией сети ВК и присоединенные к ней ниже по течению.

Затем определяется самый длинный участок трубопровода в системе, рассчитываются

эквивалентные значения длины линии сети ВК для всех присоединенных устройств,

фитингов и клапанов.

Участок, имеющий самую большую длину, определяется как самый длинный участок

во всей сети, образованной соединенными участками системы. Он является

магистралью и используется для определения требований к размерам. Как правило,

этот участок соединяет подкачивающий насос с ограничивающим устройством (это

устройство, имеющее в здании самую высокую отметку).

Раздел "Вычисления для самого длинного участка трубопровода" диалогового окна

"Размеры линии водоснабжения" содержит не подлежащие редактированию

вычисленные значения, относящиеся к самому длинному участку.

Раздел "Вычисления для самого длинного участка трубопровода"

832 | Глава 10 Чертежи сантехнических систем

Для вычисления потери на трение в модуле "Сантехника" используется формула

Хазен-Вильямса.

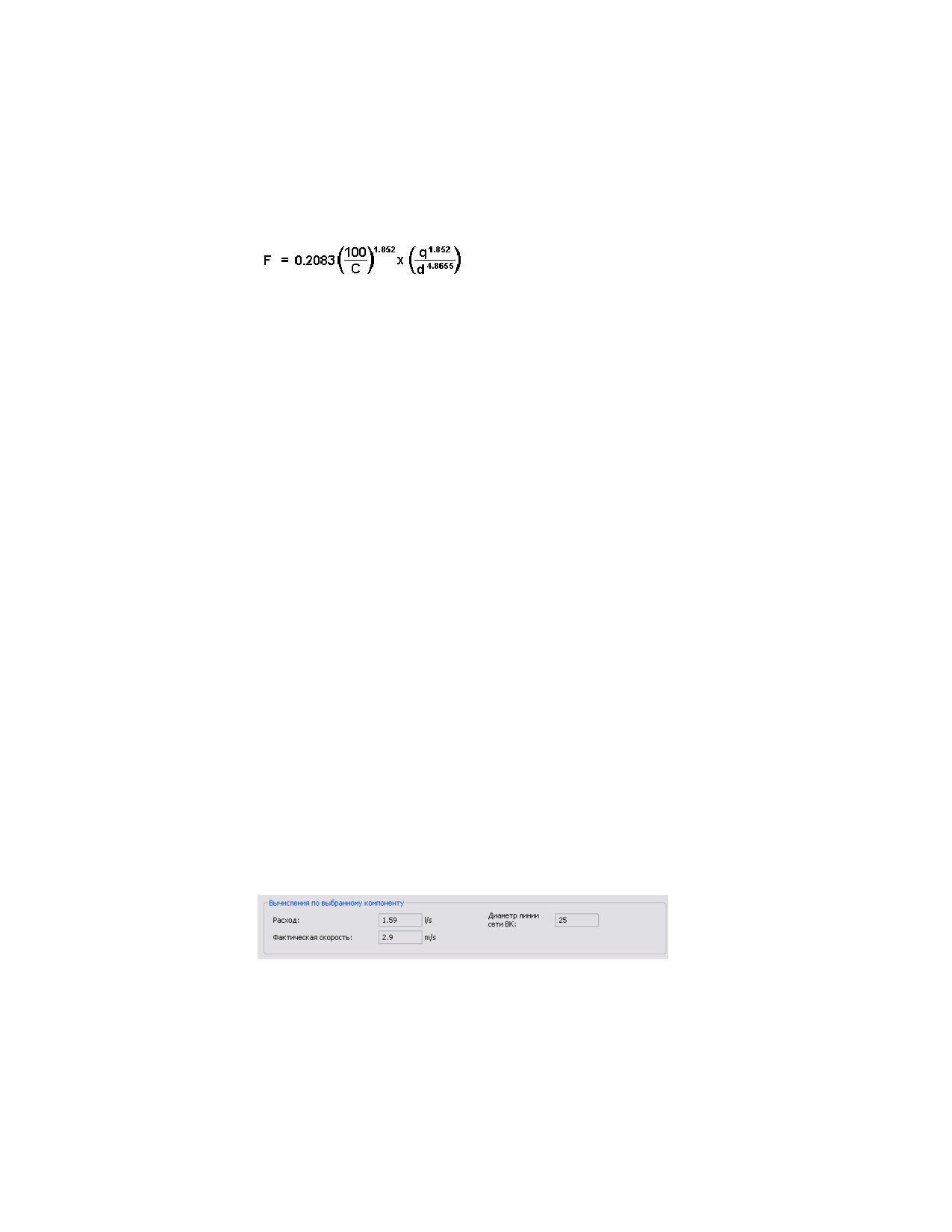

Формула Хазен-Вильямса определяется следующим образом:

■ F - это потеря на трение в самом длинном участке на каждые 100 футов (или на

100 метров) трубы (линии сети ВК).

■ C - это шероховатость внутренних стенок или коэффициент потери на трение.

По умолчанию принимается значение 100.

■ Переменная q - это общий расход на подключенных ниже по течению устройствах,

измеряемый в галлонах/мин (или в литрах в секунду).

■ Переменная d - это внутренний диаметр трубы.

Количество подключенных устройств ниже по течению

Параметр "Количество подключенных устройств ниже по течению" представляет

рассчитанное значение по всем присоединенным устройствам выбранной системы.

Для расчета значения количества подключенных устройств ниже по течению с

помощью модуля "Сантехника" доводится общее количество требуемых устройств

до общего количества присоединенных устройств на выбранном участке.

Вычисления по выбранному компоненту

При выборе линии сети ВК данного участка водоснабжения с целью определения

размеров следует указать на этом участке точку, для которой программа рассчитывает

расход, скорость потока и диаметр линии сети ВК. Например, чтобы найти расход

на источнике, следует выбрать линию сети ВК, ближе всех расположенную к

подкачивающему насосу.

Раздел "Вычисления по выбранному компоненту" диалогового окна "Размеры линии

водоснабжения" содержит не подлежащие редактированию вычисленные значения,

относящиеся к выбранному компоненту.

Раздел "Вычисления по выбранному компоненту"

834 | Глава 10 Чертежи сантехнических систем

Расход

Параметр "Расход" представляет объем жидкости, проходящей по выбранной линии

сети ВК в течение одной минуты. С помощью модуля "Сантехника" рассчитывается

расход на основе значения диаметра линии сети ВК и значения потери на трение. С

помощью модуля "Сантехника" производится оценка расхода с помощью кривой

Хантера (смешанной), которая учитывает устройства, только время от времени

требующие наличия определенного объема потока. Поэтому определение размеров

линии сети ВК производится не на основе общего объема потока, требуемого всеми

устройствами, а на основе ожидаемого объема потока, основанного на

предположении, что используются все устройства. Рассчитанное значение затем

используется как основа для формулы Хазен-Вильямса. Результатом является

значение расхода, отображаемое в диалоговом окне "Размеры линии водоснабжения".

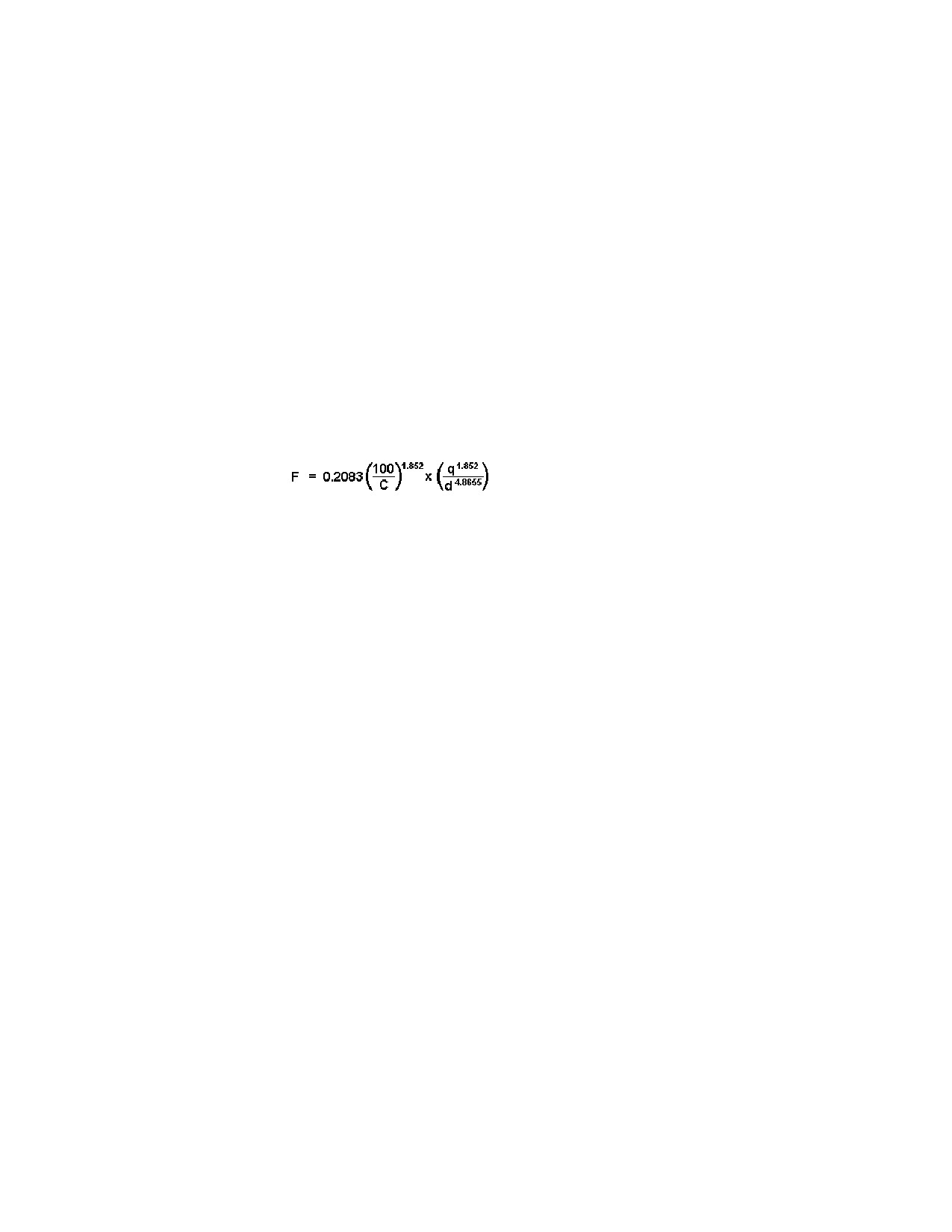

Ниже приведена формула Хазен-Вильямса:

Формула Хазен-Вильямса определяется следующим образом:

■ F - это потеря на трение в самом длинном участке на каждые 100 футов (или на

100 метров) трубы (линии сети ВК).

■ C - это шероховатость внутренних стенок или коэффициент потери на трение.

По умолчанию принимается значение 100.

■ Переменная q - это общий расход на подключенных ниже по течению устройствах,

измеряемый в галлонах/мин (или в литрах в секунду).

■ Переменная d - это внутренний диаметр трубы.

Фактическая скорость

Параметр "Фактическая скорость" - это скорость прохождения жидкости по

выбранной линии сети ВК. Этот параметр определяется рассчитанными значениями

диаметра линии сети ВК и минимальной потери на трение.

В модуле "Сантехника" для расчета фактической скорости используется следующая

формула:

V = Q/A

Эта формула определяется следующим образом:

■ V - скорость.

■ Q - расход.

Просмотр результатов определения размеров линий сети ВК | 835

■ A - внутренняя площадь поперечного сечения линии сети ВК.

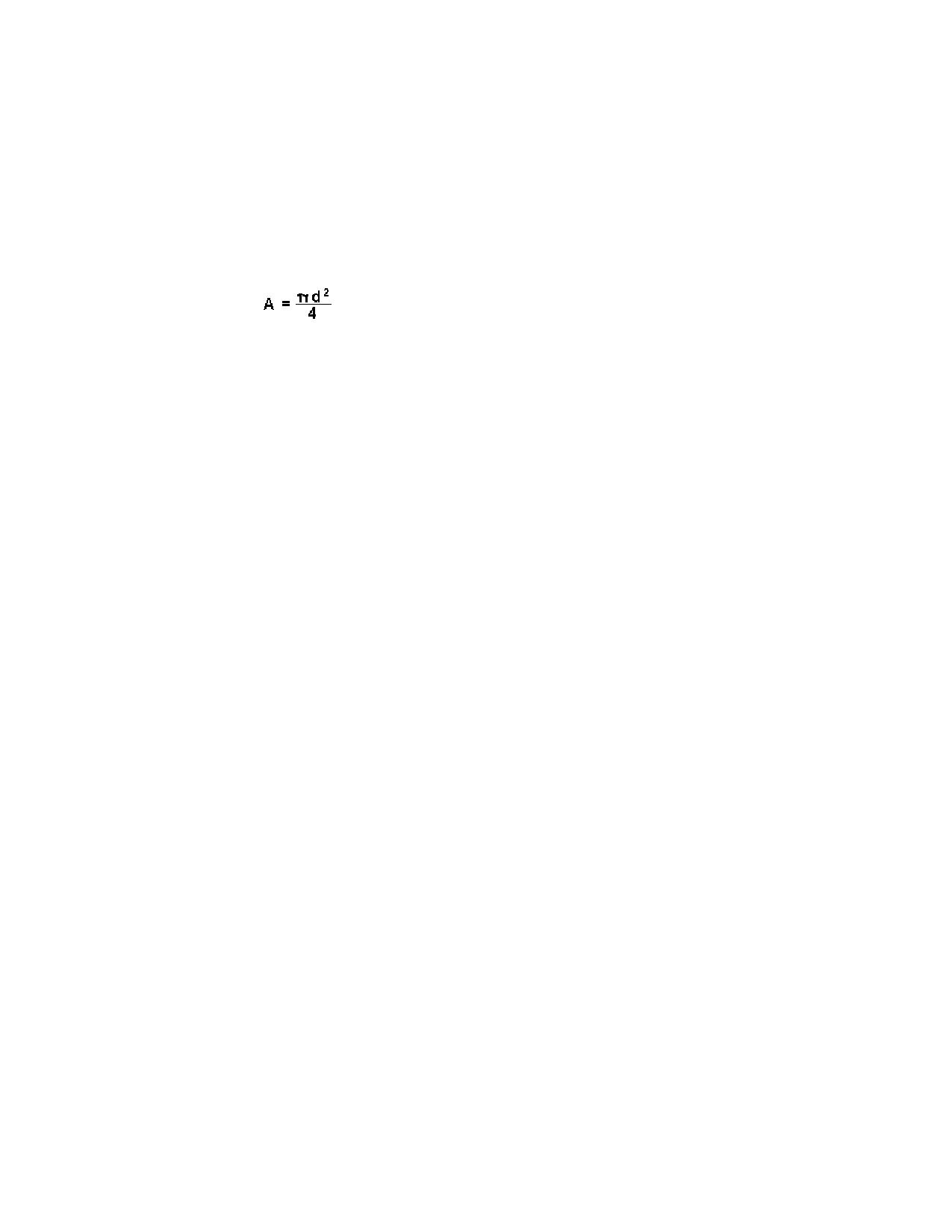

Внутренняя площадь поперечного сечения вычисляется следующим образом (d -

внутренний диаметр линии сети ВК).

Диаметр линии сети ВК

Значение "Диаметр линии сети ВК" представляет диаметр, который требуется при

значениях расхода и скорости потока, определенных для выбранной линии сети ВК.

С помощью модуля "Сантехника" оценивается размер каждой линии сети ВК при

скорости 8 футов в секунду.

Представленные ниже данные описывают, как рассчитывается диаметр линии сети

ВК:

■ С помощью модуля "Сантехника" рассчитывается давление, имеющееся при

потере на трение в системе водоснабжения, путем вычитания значения давления

на источнике из значения давления на самом высоко расположенном устройстве,

минус значение падения давления, минус значение потери на трение на водомере.

■ Если падение давления недостаточно, с помощью модуля "Сантехника"

увеличиваются все компоненты участка на один размер (все размеры

увеличиваются в соответствии с принятыми размерами линии сети ВК) и

выполняется перерасчет параметра "Падение давления".

■ Если при включенном параметре "Ограничить скорость" вычисленная фактическая

скорость потока превышает значение ограниченной скорости, с помощью модуля

"Сантехника" увеличивается размер участка на один размер линии сети ВК и

выполняется перерасчет параметра "Падение давления".

После того, как в модуле "Сантехника" определен правильный размер линии сети

ВК, по рассчитанному стандартному внутреннему диаметру определяется

соответствующий стандартный номинальный диаметр. Для просмотра соотношений

размеров, используемых модулем "Сантехника", обратитесь к стандартной таблице

размеров, приведенной в следующем разделе.

Стандартная таблица размеров

Приведенная ниже таблица используется при выполнении вычислений стандартных

размеров линий сети ВК. Все значения переменной d, соответствующей внутреннему

диаметру трубы (линии сети ВК), даны в дюймах и основаны на Сортаменте стальных

836 | Глава 10 Чертежи сантехнических систем

труб Спецификации 40. При определении размера линии сети ВК выполняется

округление полученного значения до ближайшего стандартного размера. В модуле

"Сантехника" при определении внутреннего диаметра предполагается, что размеры

всех линий сети ВК аналогичны указанным в Сортаменте стальных труб

(спецификация 40).

Если

номинальный размер равен...

то внутренний диаметр...

0,125

0,269

0,25

0,364

0,375

0,493

0,5

0,622

0,75

0,824

1

1,049

1,25

1,380

1,5

1,610

2

2,067

2,5

2,469

3

3,068

3.5

3,548

4

4,026

5

5,047

6

6,065

8

7,981

10

10.02

12

12,000

Просмотр результатов определения размеров линий сети ВК | 837

Еслиноминальный размер равен...

то внутренний диаметр...

14

13,250

16

15,250

18

17,250

20

19,250

22

21,250

24

23,250

26

25,250

28

27,250

30

29,250

32

31,250

34

33,250

36

35,250

Как программа вычисляет размеры для линий сети

ВК

Представленные ниже сведения служат только для ознакомления.

1 Определение потери на трение.

С помощью модуля "Сантехника" определяется потеря на трение в

данном участке с помощью формулы Хазена-Вильямса.

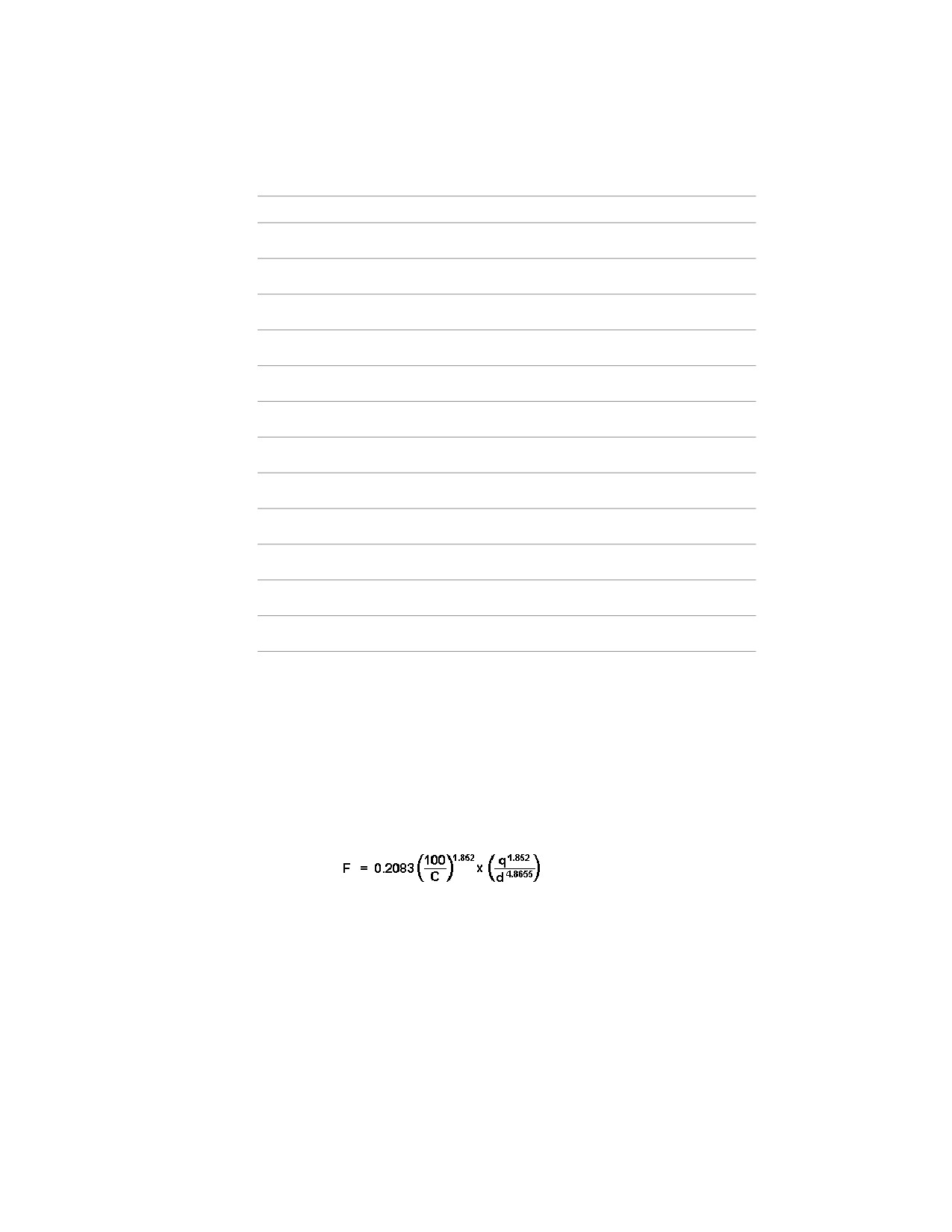

Формула Хазен-Вильямса определяется следующим образом:

■ F - это потеря на трение в самом длинном участке на каждые 100

футов (или на 100 метров) трубы (линии сети ВК).

838 | Глава 10 Чертежи сантехнических систем

содержание      ..     19      20      21      22     ..
