AutoCAD Architecture 2011. Руководство пользователя (глава 7-10)

Создание группы палитр инструментов

При создании нового проекта связанные с ним группы палитр инструментов пусты
до тех пор, пока в новом проекте не будет указано на существующую группу палитр
инструментов. Можно добавлять и удалять палитры, добавлять, удалять и изменять
порядок инструментов в соответствии с требованиями текущего проекта.

СОВЕТ

Для того, чтобы все внесенные изменения были распределены среди всех

членов проекта, следует задать тип хранения палитр инструментов как рабочий
каталог совместного доступа.

ВНИМАНИЕ

Все новые палитры, которые добавляются к набору палитр

инструментов, во время, когда проект установлен текущим, добавляются к группе
палитр инструментов проекта. Это происходит независимо от того, активна группа
палитра инструментов проекта или нет. Чтобы добавить новые палитры к
глобальным палитрам инструментов, связанным с пользовательским профилем,
необходимо сначала закрыть все проекты.

Добавлять стандартные инструменты к группе палитр инструментов проекта можно
несколькими способами.

■

Добавление стандартных инструментов из библиотеки проекта

■

Добавление стандартных инструментов из чертежей стандартов в "Диспетчере
стилей"

Выберите текущий проект.

Щелкните на вкладке "Главная"

➤

панели

"Создание"

➤

раскрывающемся списке "Инструменты"

➤

"Инструменты

проектирования".

В строке заголовка набора палитр инструментов нажмите

, затем

выберите группу палитр инструментов проекта.

Создание группы палитр инструментов | 683

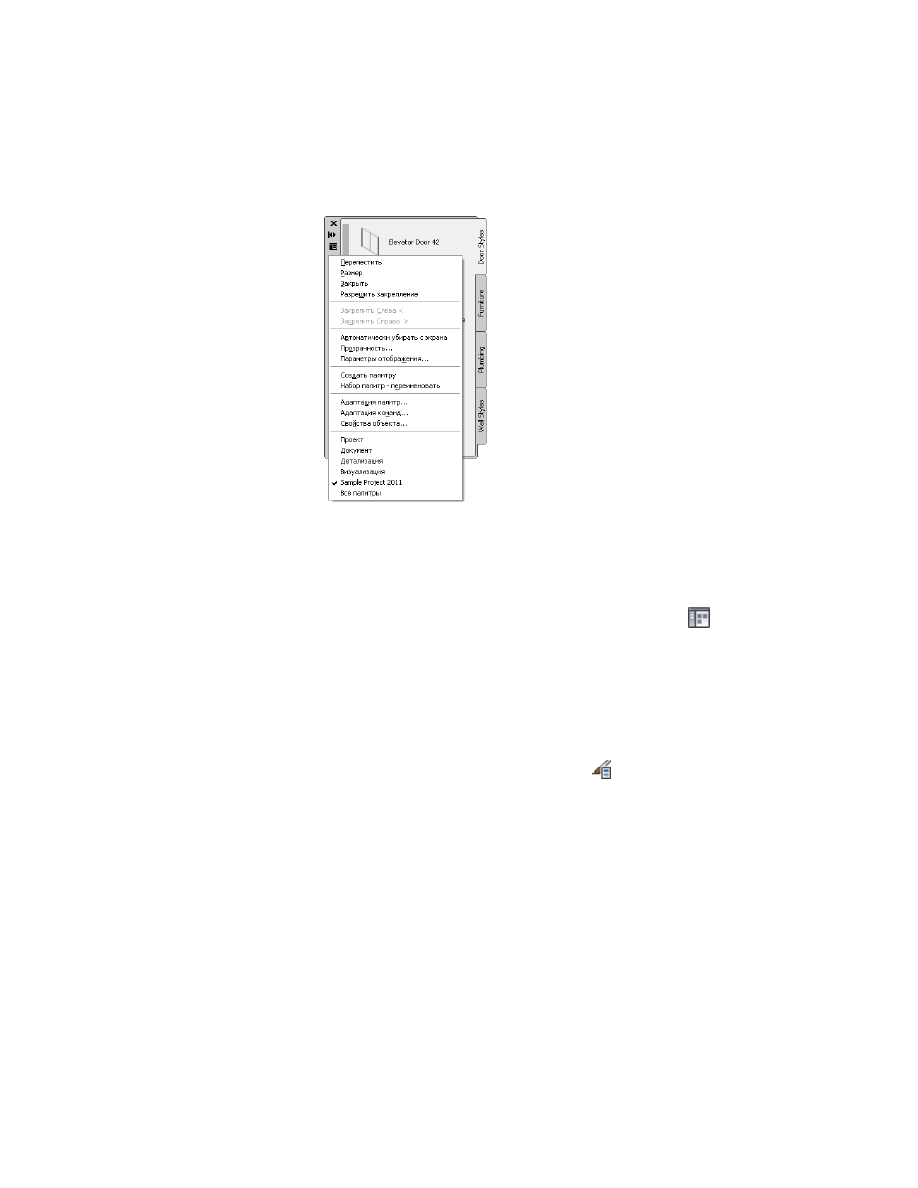

Выбор группы палитр инструментов проекта

Добавить и, при необходимости, переименовать палитры.

Более подробные сведения см. в разделе

Создание новой палитры

инструментов

на стр. 92.

Чтобы добавить стандартные инструменты из библиотеки проекта, в

панели инструментов Диспетчера структуры проекта нажмите

При открытии окна Библиотеки компонентов в ней отобразится
библиотека проекта.

Перетащите инструменты или палитры из библиотеки проектов в группу
палитр проекта.

Чтобы добавить стандартные инструменты из чертежей стандартов,
откройте чертеж проекта и щелкните вкладку "Управление"

➤

панель

"Стиль и отображение"

➤

"Диспетчер стилей"

Под узлом проекта отобразятся чертежи стандартов проекта. Можно
перетащить стили из Диспетчера стилей в палитры проекта.

При следующем открытии проекта в палитре инструментов проекта
будут содержаться новые палитры и инструменты.

684 | Глава 8 Стандарты проекта

Копирование палитр инструментов проекта в папку с
файлами палитр инструментов

Если работа выполняется с использованием индивидуального рабочего каталога,
для пользователей проекта можно создать стартовый набор палитр и инструментов,
для чего необходимо скопировать палитры в папку с файлами палитр инструментов.
При первом открытии проекта пользователем, палитры инструментов из папки с
файлами палитр инструментов копируются на локальный компьютер.

Настройте стандартные инструменты проекта в соответствии с
описанием в

Добавить библиотеку проекта и группу палитр

инструментов

на стр. 675 и

Создание группы палитр инструментов

на

стр. 683.

Закройте AutoCAD Architecture.

В проводнике Windows перейдите к

C:\Documents and Settings\<имя

пользователя>\Application Data\Autodesk\ADT
2011\rus\Support\Profiles\ProjectCatalogs\

Выберите папку каталога проекта.

Если AutoCAD Architecture уже закрыт, папка текущего проекта - это
папка с самой последней датой. Более того, папка названа по GUID
проекта, который можно найти в APJ файле проекта.

Скопируйте папку каталога проекта и вставьте ее в папку, указанную
в папке с файлами палитр инструментов проекта.

Добавление профиля проекта к папке с файлами палитр
инструментов

После настройки группы палитр инструментов проекта, администратор САПР или
владелец проекта должны убедиться, что у новых пользователей, когда они начнут
работу с проектом, будут идентичные наборы инструментов и палитр. Для этого
необходимо скопировать профиль проекта в папку, указанную в качестве папки с
файлами палитр инструментов.

Настроить стандартные инструменты проекта в соответствии с
описанием в

Добавить библиотеку проекта и группу палитр

инструментов

на стр. 675 и

Создание группы палитр инструментов

на

стр. 683.

Закройте AutoCAD Architecture.

Копирование палитр инструментов проекта в папку с файлами палитр инструментов | 685

В проводнике Windows перейдите к

C:\Documents and Settings\<имя

пользователя>\Application Data\Autodesk\ADT
2011\rus\Support\Profiles\ProjectProfiles\

Выберите AWS файл проекта.

Если AutoCAD Architecture уже закрыт, профиль текущего проекта -
это профиль с самой последней датой. Более того, файл AWS содержит
GUID проекта, который можно найти в APJ файле проекта.

Скопировать AWS файл проекта и вставить его в папку, указанную в
папке с файлами палитр инструментов проекта.

Добавление стандартов к чертежу проекта

При выполнении настройки стандартов для нового проекта или добавлении чертежей
в существующий проект, в новых чертежах изначально отсутствуют стандартные
стили и графические параметры, поэтому их нужно скопировать в чертежи.

Если стандартные инструменты проекта сконфигурированы в соответствии с

Настройка стандартных инструментов в проекте

на стр. 665, можно перетащить их

в чертежи проекта из библиотеки проекта или палитр стандартов проекта.

Если в чертежах требуется использовать стандартные стили и графические параметры
без использования инструментов, их следует скопировать с помощью Диспетчера
стилей или Диспетчера экранных представлений.

ПРЕДУПРЕЖДЕНИЕ

Стандартные стили проекта и графические параметры можно

использовать только в чертежах проекта. Стандартные стили и графические
параметры также можно скопировать в автономные чертежи; но их нельзя будет
синхронизировать или присваивать версии, автономные чертежи не связаны со
стандартами проекта.

Существуют различные способы копирования стандартных стилей и графических
представлений в чертеж.

■

Палитры инструментов проекта могут быть определены в соответствии с

Создание

группы палитр инструментов

на стр. 683. Если инструменты ссылаются на стили

из стандартных чертежей, связанный стиль стандарта при использовании
инструмента копируется в чертеж проекта.

■

Библиотеку компонентов для проекта можно задать в соответствии с описанием,
приведенным в

Добавить библиотеку проекта и группу палитр инструментов

на

стр. 675. Можно перетащить инструменты из Библиотеки компонентов в чертеж
проекта.

686 | Глава 8 Стандарты проекта

■

В Диспетчере стилей и Диспетчере экранных представлений чертежи стандартов
отображаются под узлом проекта. Можно перетащить стили и графических
параметры в чертеж проекта из чертежей стандарта проекта.

Группа палитр инструментов проекта

При создании проекта с ним связывается группа инструментов проекта. В текущем
проекте группа инструментов проекта отображается в наборе палитр инструментов.
Более подробную информацию о создании группы палитр инструментов проекта
см. в разделе

Настройка стандартных инструментов в проекте

на стр. 665.

Добавление стандартных стилей из палитр инструментов
проекта

Если требуется скопировать стиль стандартов из палитры проекта в текущий чертеж,
можно или вставить в чертеж инструмент, или импортировать в чертеж связанный
стиль из палитр инструментов.

Щелкните правой кнопкой на инструменте и выберите "Свойства".

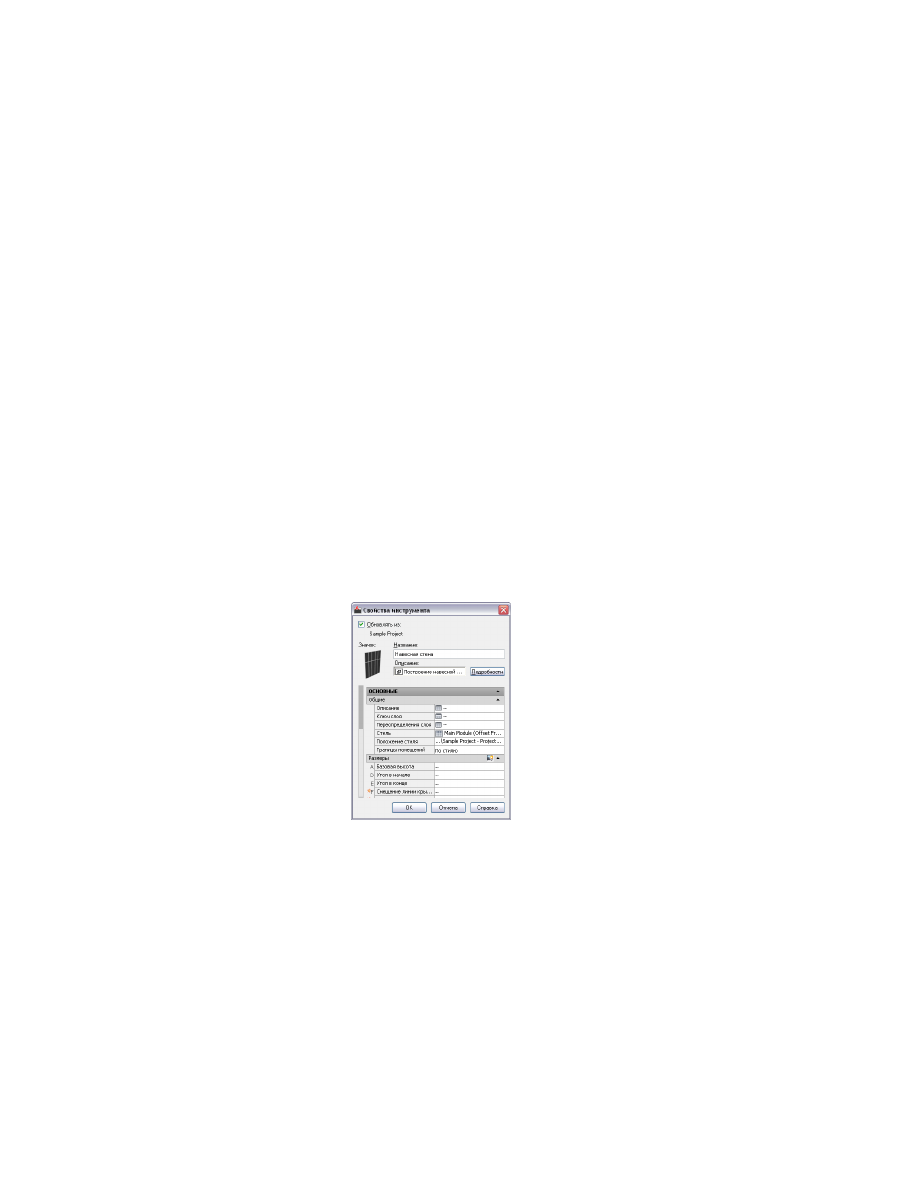

Проверка местоположения стиля

Связанный стиль чертежа представлен параметром "Местоположение
стиля".

Проверьте, чтобы инструмент указывал на чертеж стандартов проекта.

Нажмите "ОК".

Группа палитр инструментов проекта | 687

Для добавления в чертеж стиля стандарта следует выполнить следующее.

■

Выберите инструмент, щелкните правой кнопкой и выберите
"Импортировать стиль <Имя стиля> <Объект>". Например, если
требуется добавить в чертеж стиль стены CMU-190, следует нажать
"Импортировать стиль стен CMU-190".

■

Чтобы выполнить функцию инструмента, которая автоматически
использует стиль ссылки, следует нажать на инструмент.

Обе опции добавляют стиль в чертеж.

Добавление стандартных стилей из Библиотеки
компонентов

Администратор САПР может указать в Библиотеке компонентов библиотеку со
стандартными инструментами. Стандартные инструменты можно перетащить из
Библиотеки компонентов непосредственно в чертеж или на палитру инструментов.

Более подробную информацию о связывании библиотеки с проектом см. в разделе

Добавить библиотеку проекта и группу палитр инструментов

на стр. 675.

Выберите текущей проект в соответствии с описанием в разделе

Как

сделать проект текущим

на стр. 341 и закройте Диспетчер проектов.

Щелкните на вкладке "Вид"

➤

панели "Палитры"

➤

"Диспетчер

структуры проекта"

В панели инструментов Диспетчера структуры проекта нажмите

Откроется Библиотека компонентов с выведенной на экран библиотекой
проекта.

Выберите стандартный инструмент с помощью инструмента пипетка
и перетащить его либо в область чертежа AutoCAD Architecture, либо
на одну из палитр инструментов.

ПРИМЕЧАНИЕ

При перетаскивании следует удерживать нажатой

кнопку мыши и следить за тем, чтобы пипетка оставалась
"наполненной".

688 | Глава 8 Стандарты проекта

Добавление стандартных стилей из Диспетчера стилей

В чертежи проекта можно добавлять стандартные стили с помощью Диспетчера
стилей. Если чертежи стандартов заданы в конфигурации стандартов проекта, при
открытии чертежа проекта они отображаются в "Диспетчере стилей". Здесь стили
можно перетащить из узла проекта в узел чертежа проекта.

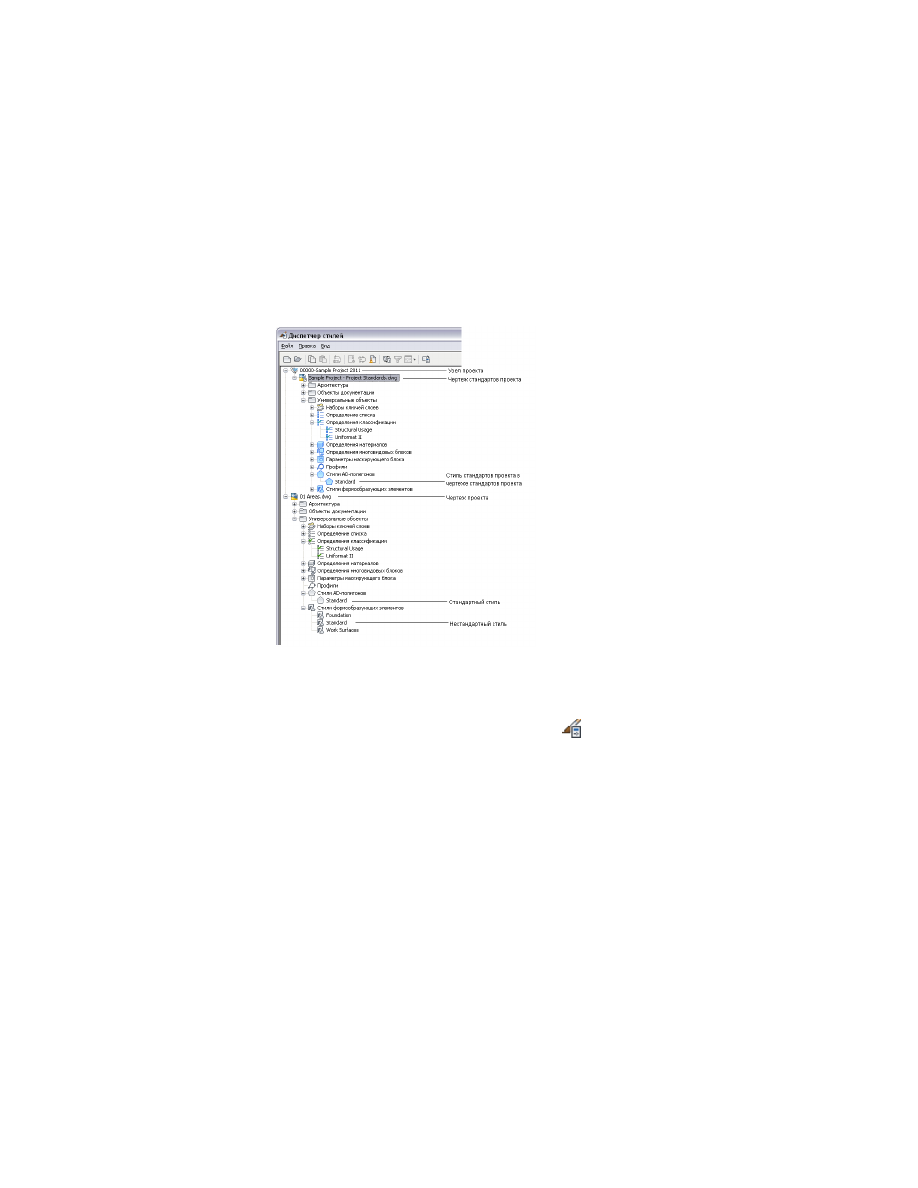

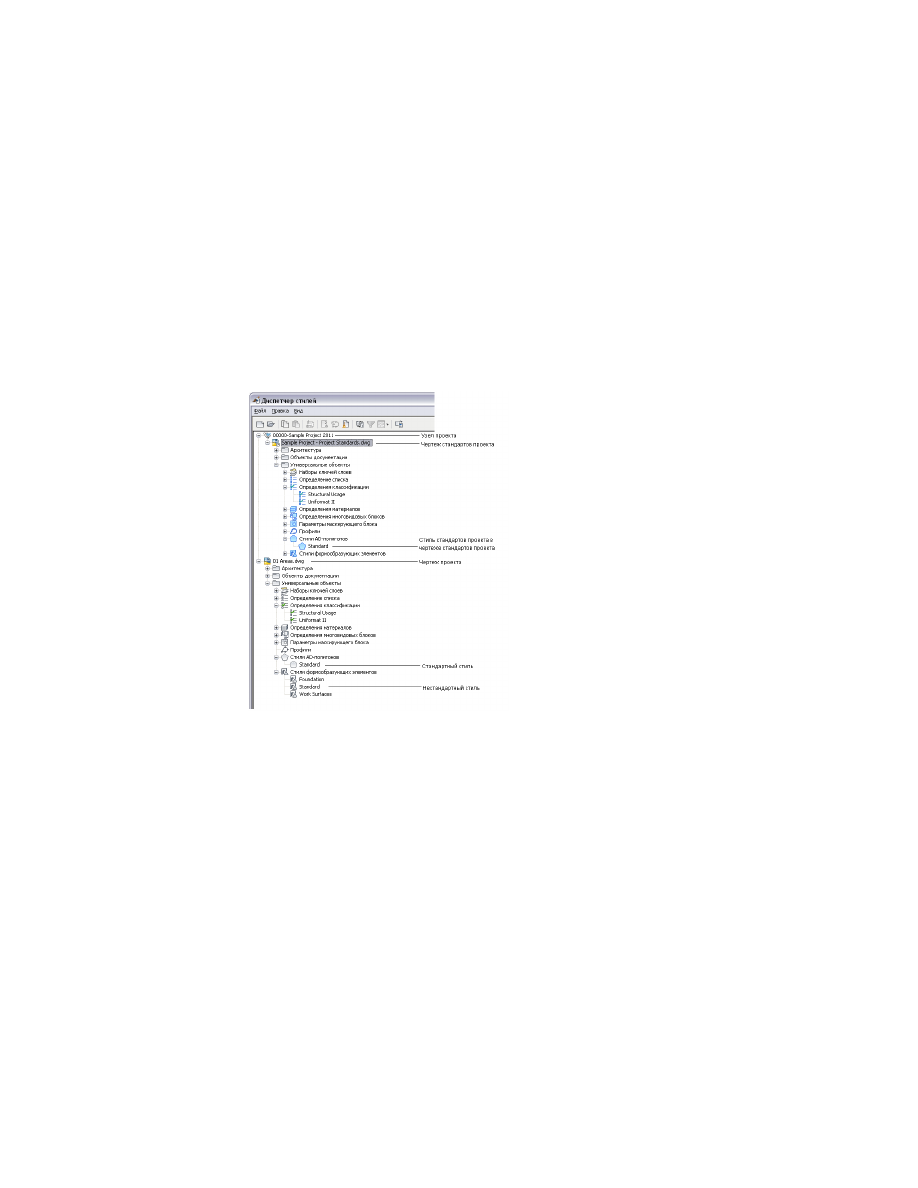

Стандартные стили в Диспетчере стилей

Откройте чертеж проекта, в который требуется добавить стандартные
стили.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Чертежи стандартов, указанные в конфигурации стандартов,
располагаются под узлом проекта.

Разверните узел чертежа стандартов проекта, содержащего стиль,
который требуется добавить, и, если требуется найти стиль, разверните
подузлы.

Перетащить стиль из узла чертежа стандартов проекта в узел чертежа
проекта в дереве структуры проекта.

Стиль стандарта скопируется в узел чертежа проекта.

Добавление стандартных стилей из Диспетчера стилей | 689

ПРИМЕЧАНИЕ

Чтобы синхронизировать стиль стандарта для работы,

необходимо, чтобы стиль происходил из чертежа стандартов, который
выбран в настройке конфигурации как чертеж стандартов для такого
типа стиля. Например, если чертеж стандартов Wall Styles.dwg был
сконфигурирован как стандарт для стилей стен, а чертеж стандартов
Door Styles.dwg - для стилей дверей, не следует копировать в чертеж
проекта стили стен из файла Door Styles.dwg. Так как чертеж не был
определен как чертеж стандартов для стилей стен, копируемые стили
при синхронизации будут отображаться как нестандартные. Более
подробную информацию о конфигурировании чертежей стандартов
см. в разделе

Настройки стандартных стилей и графических

параметров

на стр. 652.

Нажмите "ОК".

Можно также перетащить стили из чертежа стандартов проекта в чертеж, который
не входит в проект. Если чертеж не входит в проект, то в будущем такие стили нельзя
будет синхронизировать. Если чертеж входит в другой проект, при синхронизации
проекта такой стиль будет отображаться как нестандартный, если только проект не
ссылается на такой же чертеж стандартов, из которого был перенесен стиль.

Добавление стандартных графических параметров из

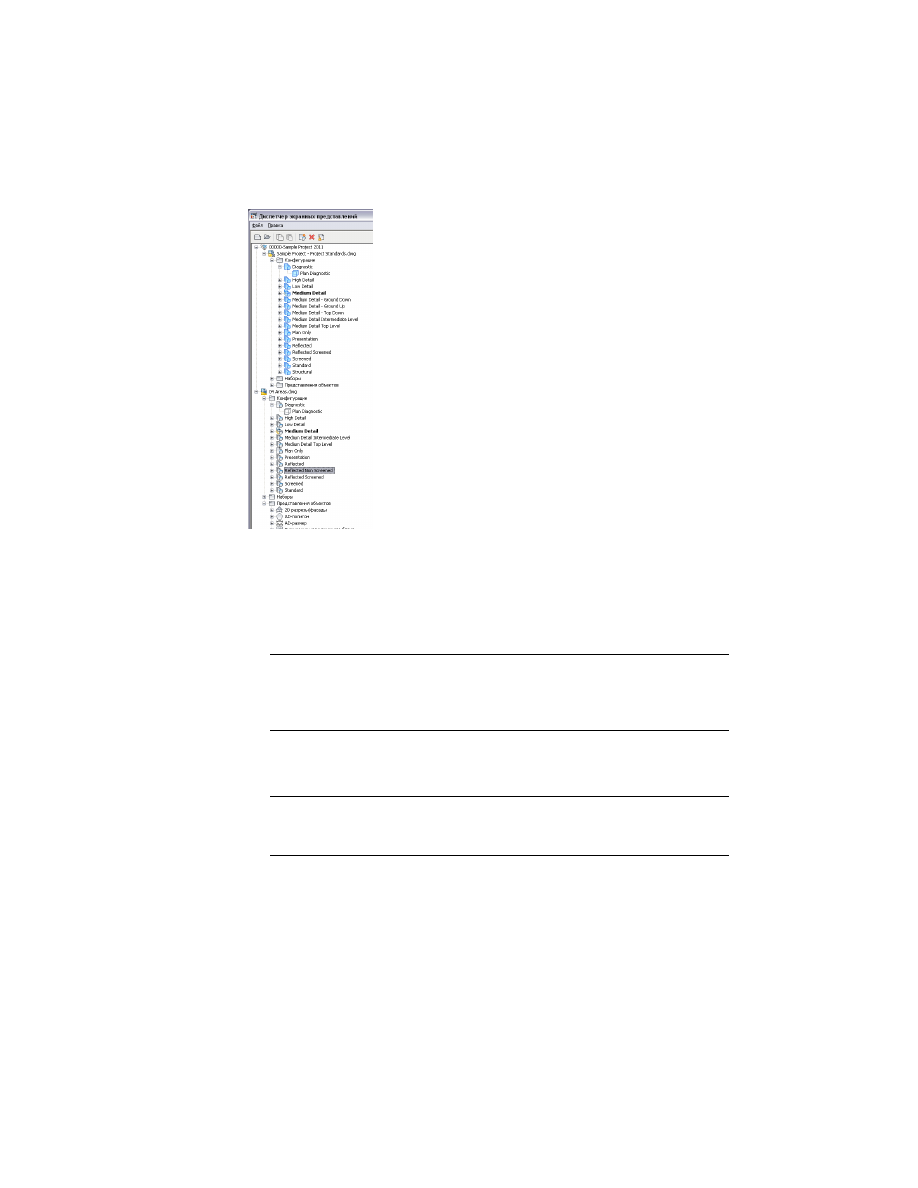

Диспетчера экранных представлений

Добавить стандартные графические параметры в чертежи проекта можно в
Диспетчере экранных представлений. Если чертеж стандартов представлений
определен в конфигурации стандартов проекта, он отображается в Диспетчере
экранных представлений под узлом проекта. Отсюда конфигурации экранных
представлений, наборы экранных представлений и экранные представления можно
перетащить в узлы чертежа проекта.

690 | Глава 8 Стандарты проекта

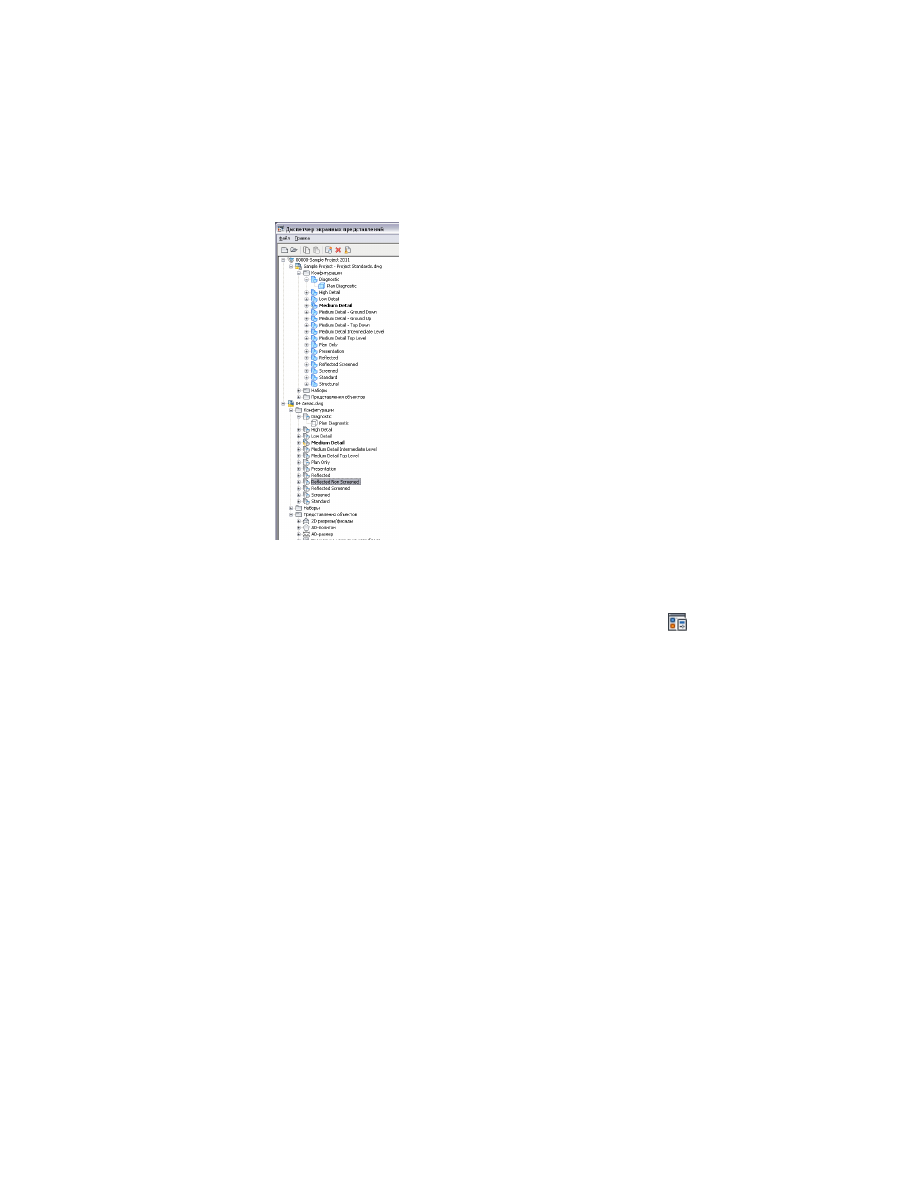

Добавление стандартных графических параметров из Диспетчера экранных
представлений

Откройте чертеж проекта, в который требуется добавить стандартные
графические параметры.

Щелкните вкладку "Управление"

➤

панель "Стиль и

отображение"

➤

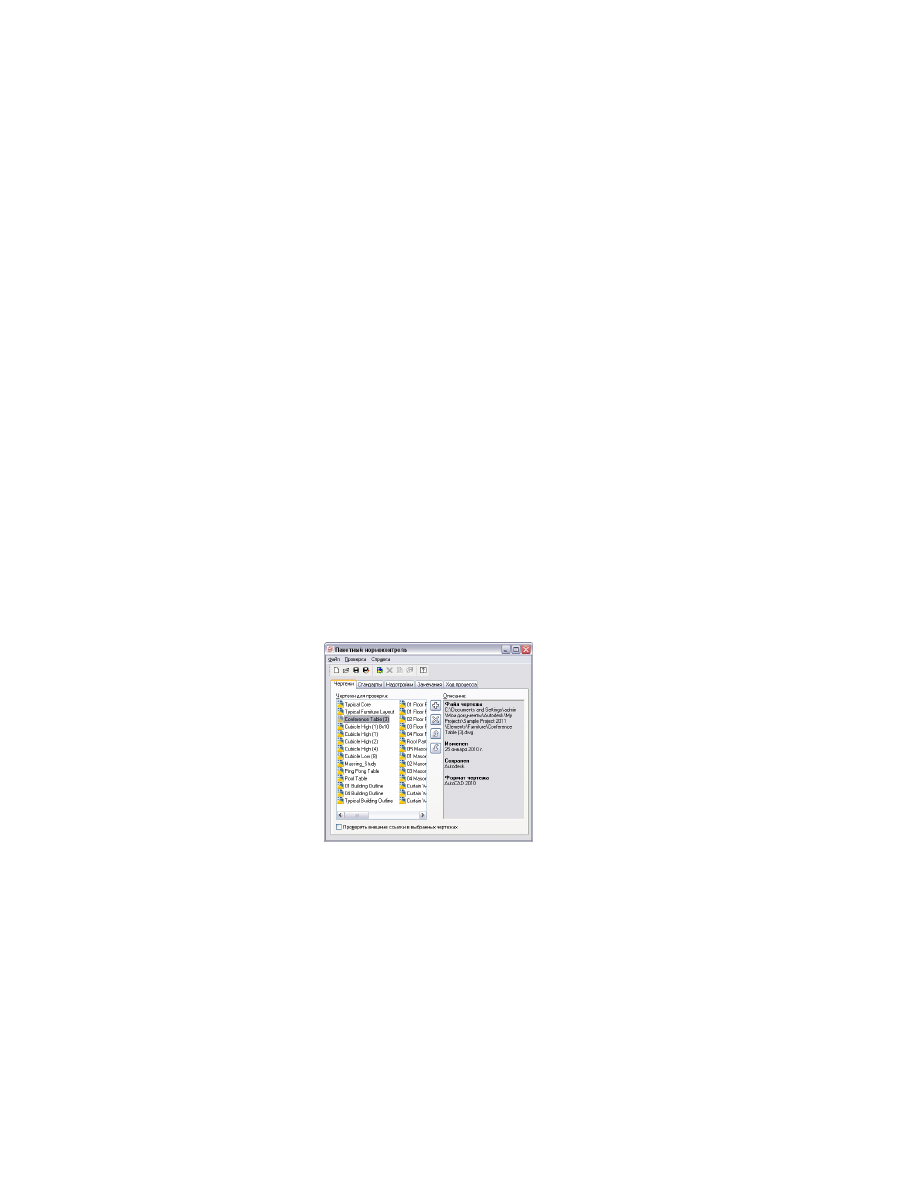

"Диспетчер экранных представлений

Если в конфигурации стандартов проекта чертеж был определен как
чертеж стандартных графических параметров, он отобразится под узлом
проекта.

Разверните узел чертежей стандарта и перейдите к требуемому типу
узлов для "Конфигурации", "Наборов" и "Представления объектов".

Перетащить компонент на узел чертежа проекта в дереве структуры
проекта.

Нажмите "ОК".

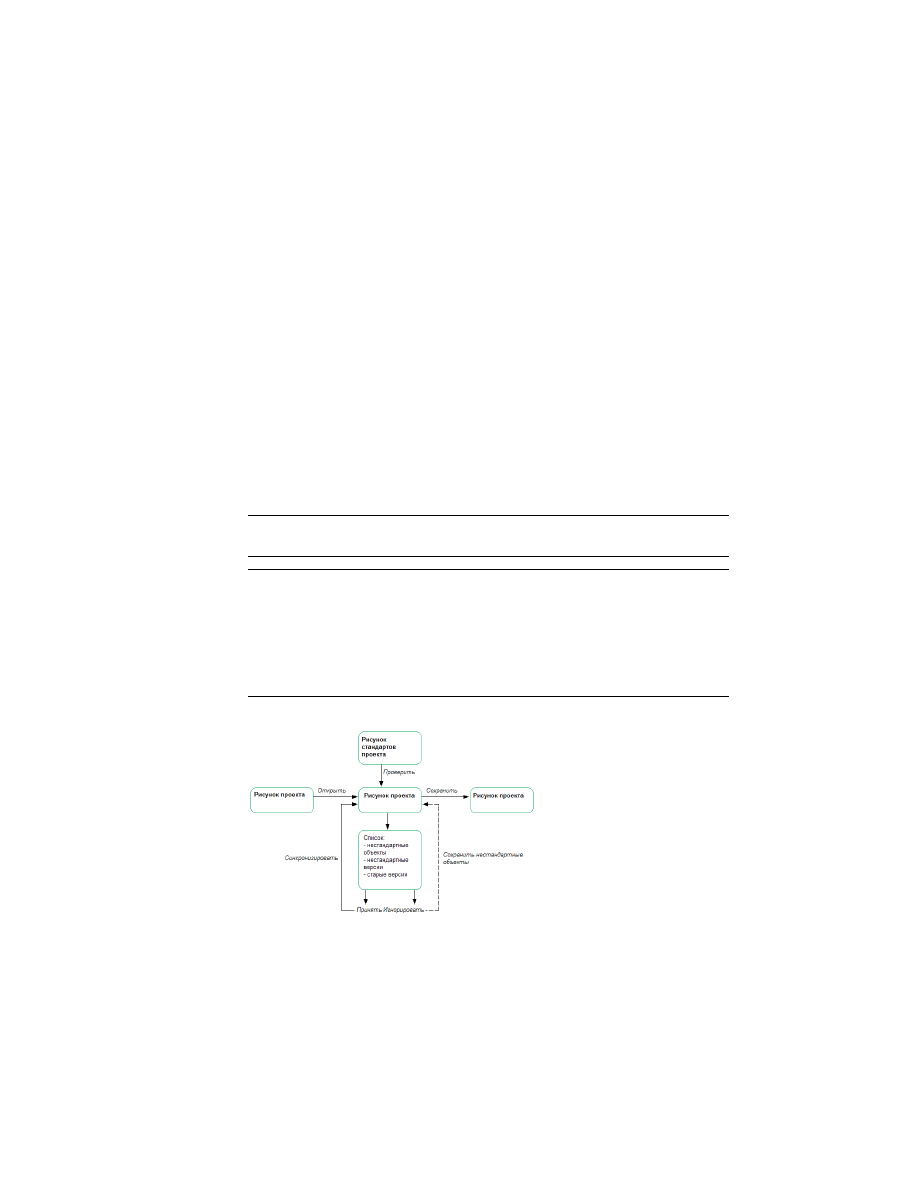

Синхронизация проекта со стандартами

Если проект или чертеж проекта синхронизируется со стандартами, стили и
графические параметры сравниваются со стандартами проекта и, в случае
несоответствия версий, стили и графические параметры обновляются.

Синхронизация проекта со стандартами | 691

Синхронизацию необходимо выполнять в следующих случаях:

■

в чертеже проекта изменился стиль или графический параметр, и его необходимо
обновить правильной версией из стандартов проекта;

■

в стандартах проекта изменился стиль или графический параметр, который
необходимо обновить в чертежах проекта;

■

в чертеже проекта использовались нестандартные стили или графические
параметры.

В зависимости от настроек синхронизации, заданных в разделе

Настройка

синхронизации AD-стандартов

на стр. 659, устаревшие стандарты в чертежах проекта

либо автоматически обновляются в соответствии с последней версией в чертежах
стандартов проекта, или выводится список объектов, которые необходимо обновить.
Для обновления можно выбрать отдельные объекты, все остальные можно
проигнорировать. Если для обновления выбран стиль со связанным стандартом,
выбранный стиль копируется из чертежа стандартов проекта в чертеж проекта,
существующее определение стиля при этом перезаписывается.

ПРИМЕЧАНИЕ

Во время фоновой печати/публикации в DWF автоматическая

синхронизация стандартных стилей и графических параметров не выполняется.

ПРЕДУПРЕЖДЕНИЕ

Графические параметры проекта необходимо постоянно

синхронизировать. Несоответствие версий между графическими параметрами в
чертежах проекта может привести к несогласованному отображению объектов в
чертежах проекта. Также необходимо убедиться, что все чертежи стандартов
проекта синхронизированы с текущими стандартными графическими параметрами
(см.

Синхронизация стандартов проекта друг с другом

на стр. 737), это обеспечивает

согласованное отображение в чертежах стандартов.

Синхронизация проекта со стандартами

692 | Глава 8 Стандарты проекта

Контроль версий стилей и графических параметров

Чтобы определить идентичность стандартного стиля или графического параметра
в чертеже проекта соответствующему объекту в чертеже стандартов проекта, стилям
и графическим параметрам присваивается версия. Информация о версии включает
GUID (глобальный уникальный идентификатор), дату и время последнего изменения,
имя пользователя, выполнившего последнее изменение, и дополнительный
комментарий.

Новая версия стандартного стиля или графического параметра в чертеже проекта
создается и сохраняется при каждом изменении стиля или графического параметра
в Диспетчере стилей или Диспетчере ЭП.

В чертеже стандартов проекта новая версия стандартного стиля или графического
параметра должна создаваться вручную после каждого изменения стиля или
графического параметра в Диспетчере стилей или Диспетчере ЭП. Подробнее о
присвоении версий стилям стандартов и графическим параметрам см.

Присвоение

версий стандартам

на стр. 720. В чертежах стандартов проекта также сохраняется

история версий. История версий используется для определения идентичности стилей
или графических параметров в чертежах проекта версии в чертежах стандартов
проекта (идентична, новая, старая версия).

Старая версия стиля или графического параметра в чертеже проекта - это версия,
которая существует в чертеже стандартов проекта, но не является последней. Новая
версия стиля или графического параметра в чертеже проекта - это стиль или
графический параметр, который существует в чертеже стандартов проекта, но не
имеет соответствующей версии в истории версий.

Особый случай, когда стиль стандартов или графический параметр в чертеже
стандартов не имеет данных о версии. Это может случиться, если информация о
версии удалена, см.

Очистка информации о версии из чертежа стандартов проекта

на стр. 736. В таком случае стандартные стили и графические параметры участвуют
в синхронизации, при сравнении с версиями объекта в чертежах проекта они
рассматриваются как "последние версии". Во время синхронизации автоматическое
создание GUID версии или протокола не выполняется. Если требуется добавить
информацию о версии к стилю стандартов или параметру представления, необходимо
вручную присвоить объекту версию в соответствии с описанием в разделе

Обновление

стандартных объектов в чертеже стандартов проекта

на стр. 725.

Условия синхронизации

Два стиля или графических параметров считаются идентичными, если у них
идентичны:

■

тип объекта (например, стиль стен, набор ЭП),

■

имя,

Синхронизация проекта со стандартами | 693

■

GUID версии.

Если в процессе синхронизации определяется, что стиль или графический параметр
в чертеже проекта имеет такой же тип, имя и GUID версию, как и в соответствующем
стиле или графическом параметре в стандартах проекта, считается, что стиль или
графический параметр соответствует стандартам проекта. В таком случае никаких
изменений не требуется.

ПРИМЕЧАНИЕ

Во время синхронизации не выполняется сравнение между версиям

по свойствам. Причина заключается в том, что при таком сравнении значительно
снижается скорость работы программы, считается, что GUID, штемпель даты и
времени в информации о версии предоставляют достаточно данных для
идентификации изменений.

Порядок синхронизации

Если в нескольких чертежах стандартов содержатся одинаковые стандартные стили,
связанные с определенным типом стиля, то в качестве стиля, по которому
выполняется синхронизация чертежа проекта, используется экземпляр стиля в
первом чертеже стандартов. Первый чертеж стандарта - это чертеж в левой части
таблицы конфигурации стандартов. Остальные чертежи с таким же стилем стандарта
игнорируются.

694 | Глава 8 Стандарты проекта

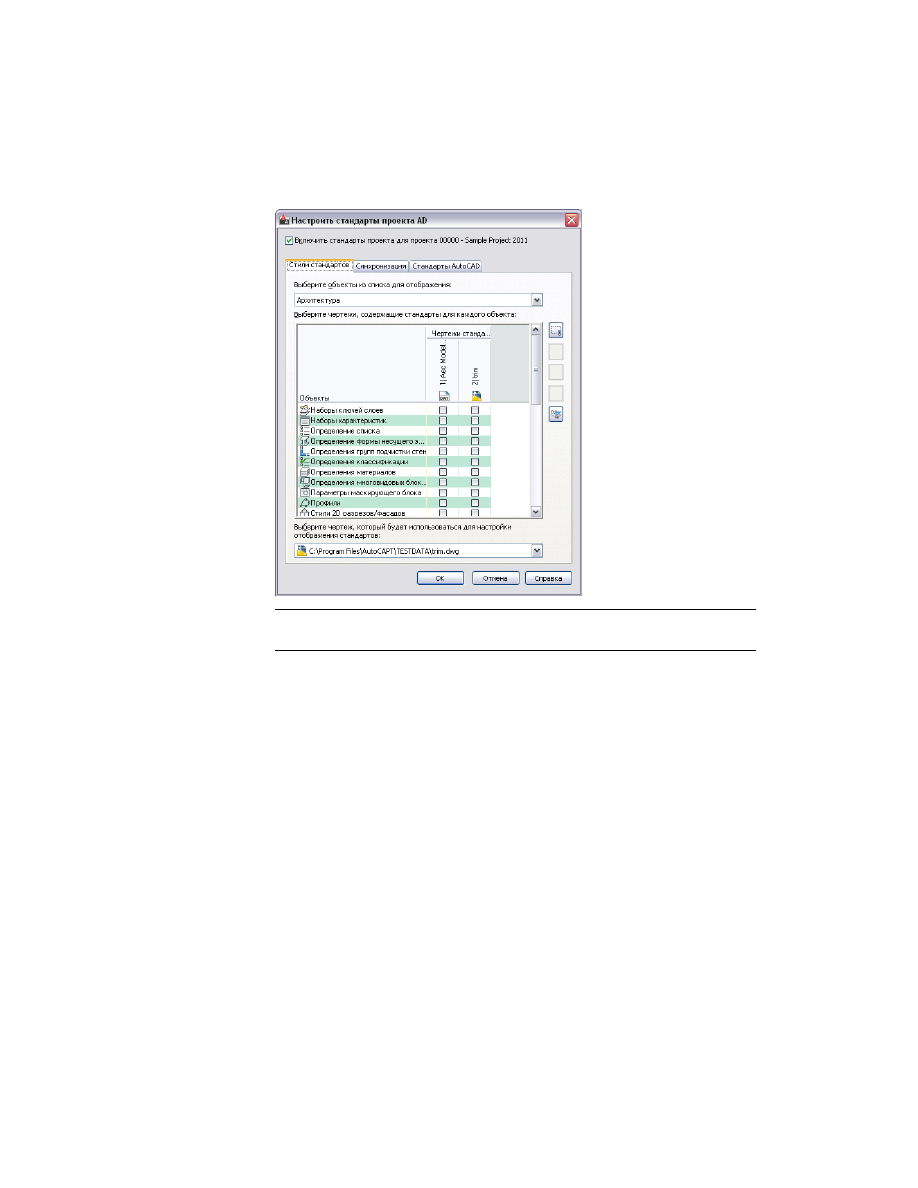

Порядок чертежей стандартов

ПРИМЕЧАНИЕ

Порядок синхронизации соблюдается всегда, даже если в других

чертежа стандартов проекта содержатся более новые версии стандартного стиля.

Зависимые стили

При создании некоторых стилей используются зависимые стили или определения.
Например, стили дверей и окон, которые используются в стилях оконных сборок
или навесных стен. В таком случае рекомендуется, чтобы все зависимые стили и
определения размещались в одном и том же чертеже стандартов.

Уровень модульности синхронизации

Можно синхронизировать различные части проекта. Можно выполнять
синхронизацию всего проекта, отдельных чертежей проекта или отдельных стилей
или графических свойств.

Синхронизация одного чертежа или стиля занимает значительно меньше времени,
и часто такой синхронизации достаточно.

Синхронизация проекта со стандартами | 695

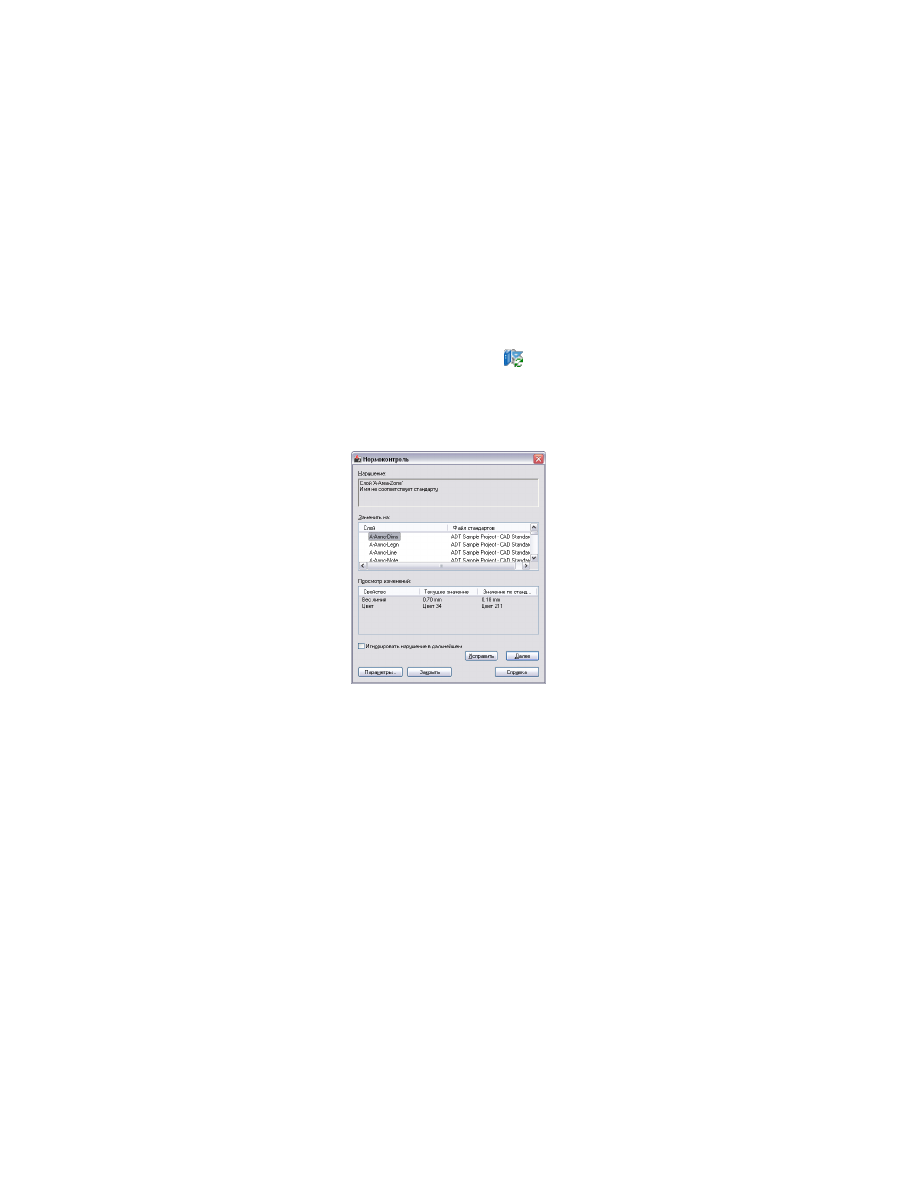

Синхронизация стандартов AutoCAD

Процесс синхронизации стандартов AutoCAD (DWS) проекта отличается от
синхронизации AD стандартов проекта. Если AD стандарты в проекте можно
синхронизировать автоматически при каждом открытии чертежа, то синхронизацию
стандартов AutoCAD необходимо выполнять вручную. Когда в проекте используются
стандарты AutoCAD, автоматически создается файл CHX, в котором содержатся
чертежи проекта и связанные чертежи стандартов AutoCAD проекта. Для открытия
файла CHX проекта и проверки всего проекта в пакетном режиме можно использовать
пакетную программу контроля.

Синхронизация состояния

При синхронизации проекта или чертежа с AD стандартами проекта, стили и
графические параметры в чертежах проекта сравниваются с версиями стилей и
графических параметров в чертежах стандартов. Если версия стиля или графического
параметра в чертеже проекта не идентична версии в чертеже стандартов, в
зависимости от стиля и графического параметра можно выбрать несколько
возможных действий.

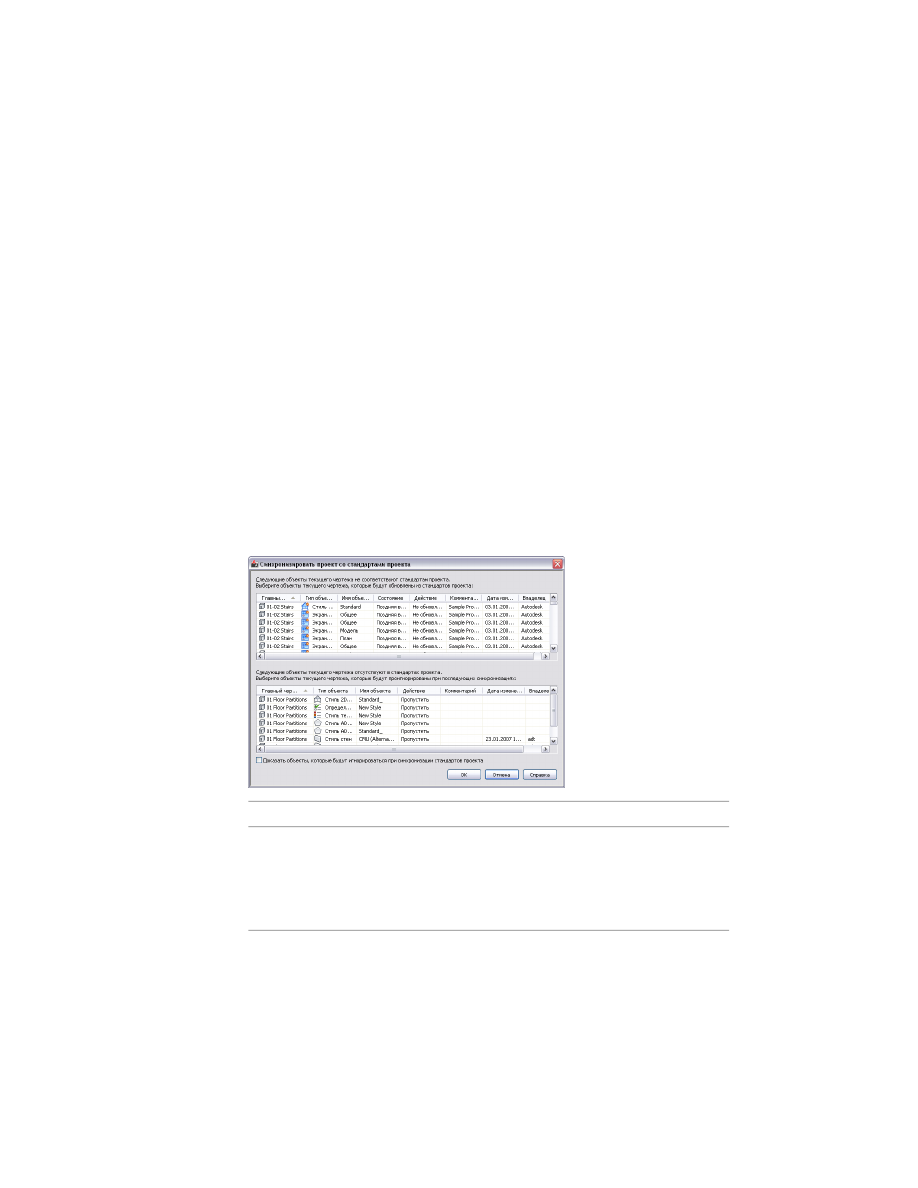

Диалоговое окно "Синхронизация"

Действие

Описание

Состояние

Не требуется никаких действий.
Объект синхронизирован со стандар-
тами.

Стиль или графический
параметр в чертеже про-
екта идентичен версии в

Текущая версия
стандарта

чертеже стандартов про-
екта.

696 | Глава 8 Стандарты проекта

Действие

Описание

Состояние

Можно выбрать следующие дей-
ствия.

Стиль или графический
параметр в чертеже про-

Старая версия стан-
дартного стиля или

■

Обновление из стандартов -
версия из чертежа стандартов

екта имеет более старую
версию, чем стиль в чер-
теже стандартов проекта.

ПРИМЕЧАНИЕ

Для опре-

деления правильной
версии используются
GUID версии.

графического пара-
метра

проекта копируется в чертеж
проекта. Объект в чертеже про-
екта перезаписывается.

■

Не обновлять - стиль или графи-
ческий параметр не синхронизи-
руются. При следующей синхро-
низации такой стиль или графи-
ческий параметр будет отмечен
как несовместимый со стандар-
тами.

■

Игнорировать - стиль или графи-
ческий параметр не синхронизи-
руются в данном процессе, а
также игнорируется при после-
дующей синхронизации.

ПРИМЕЧАНИЕ

Если выбрана эта

опция, можно выбрать режим отоб-
ражения игнорируемых во время
синхронизации объектов.

Версия стиля или графи-
ческого параметра в чер-

Нестандартная (но-
вая) версия стандарт-

теже проекта не найдена

ного стиля или графи-
ческого параметра

в истории версий черте-
жа стандартов проекта.

Стиль или графический
параметр в чертеже про-

Нестандартизирован-
ный стиль или графи-
ческий параметр

■

Пропустить - нестандартизиро-
ванный объект во время текущей
синхронизации пропускается.

екта не существует в чер-

При следующей синхронизации

тежах стандартов проек-
та.

проекта стиль или графический
параметр вновь считаются несин-
хронизированными.

■

Игнорировать - нестандартизи-
рованный объект пропускается

Синхронизация состояния | 697

Действие

Описание

Состояние

во время текущей синхрониза-
ции, а также при последующих
синхронизациях.

ПРИМЕЧАНИЕ

Если выбрана эта

опция, можно выбрать режим отоб-
ражения игнорируемых во время
синхронизации объектов.

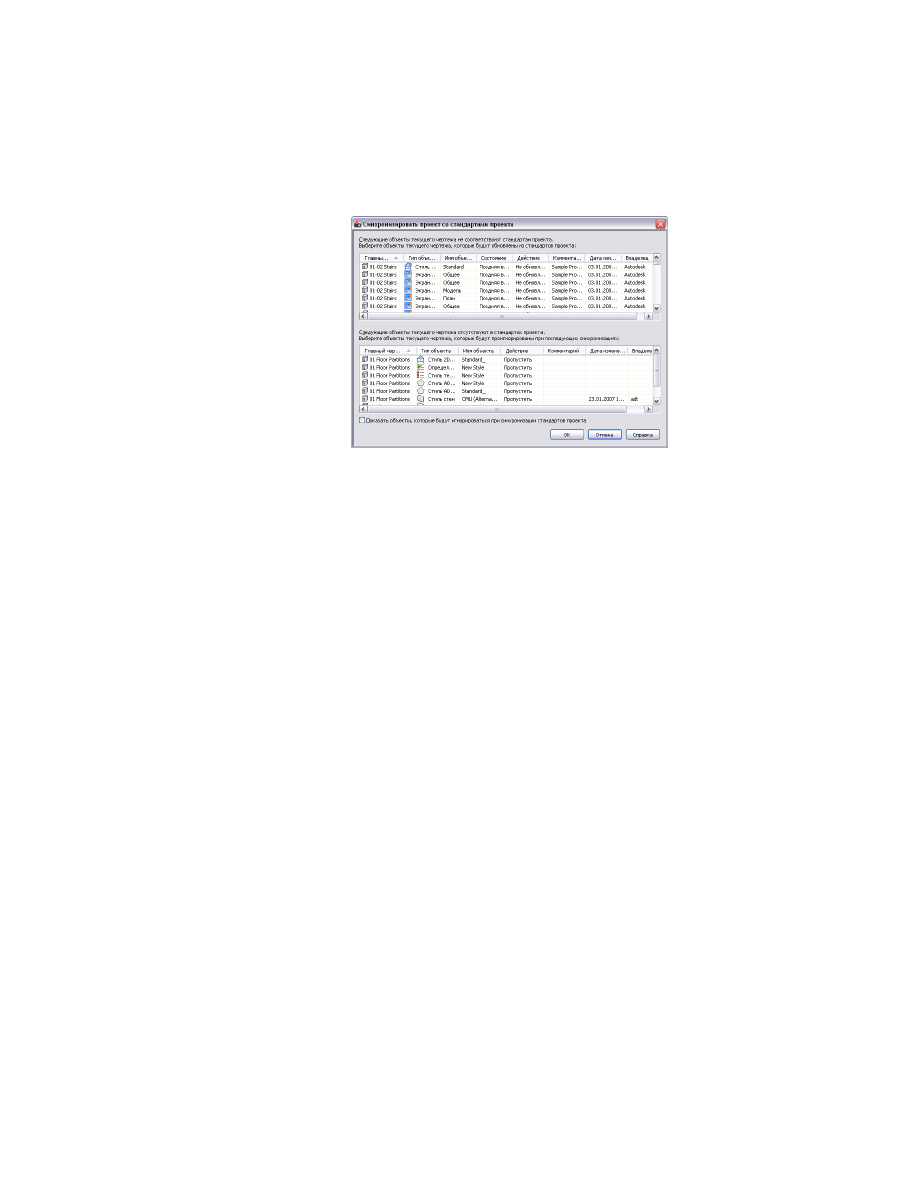

Синхронизация проекта с AD стандартами

Если в проекте заданы и включены AD стандарты проекта, можно синхронизировать
проект по этим стандартам.

Более подробную информацию о настройке AD стандартов см. в разделе

Настройки

стандартных стилей и графических параметров

на стр. 652.

При синхронизации проекта синхронизируются все чертежи проекта. В зависимости
он настройки системы и размера проекта данный процесс может занять довольно
много времени. Если во время синхронизации открыть чертеж проекта, то, возможно,
он не будет правильно синхронизирован, так как после синхронизации его нельзя
будет сохранить. В таком случае необходимо закрыть чертеж и повторить
синхронизацию.

ПРИМЕЧАНИЕ

При синхронизации проекта чертежи стандартов проекта не

синхронизируются друг с другом, даже если они расположены в папке проекта.
Синхронизация чертежей стандартов проекта друг с другом описана в разделе

Синхронизация стандартов проекта друг с другом

на стр. 737.

Следует убедиться, что проект, который требуется синхронизировать,
является текущим.

Более подробную информацию об установке проекта текущим см. в
разделе

Как сделать проект текущим

на стр. 341.

Щелкните на вкладке "Управление"

➤

панели "Стандарты

проекта"

➤

"Синхронизировать проект"

698 | Глава 8 Стандарты проекта

Синхронизация проекта с AD стандартами

В диалоговом окне синхронизации имеется два списка. В верхнем списке
приводятся стили и графические параметры со старыми версиями
стандартных стилей или графических параметров, или с нестандартными
(новыми) версиями. В нижнем списке приводятся не
стандартизированные стили или графические параметры. Определения
терминов см. в разделе

Терминология стандартов проекта

на стр. 641.

Чтобы синхронизировать стиль или графический параметр со старой
версией или нестандартной (новой) версией, следует в раскрывающемся
списке "Действие" выбрать "Обновить из стандартов".

Чтобы пропустить стиль или графический параметр со старой или
нестандартной (новой) версией, в раскрывающемся списке "Действие"
выберите "Не обновлять".

В этом случае нестандартная версий остается в чертеже и не обновляется
в соответствии со стандартами. При следующей синхронизации стиль
или графический параметр снова будут в списке несоответствия со
стандартами.

Чтобы игнорировать стиль или графический параметр,
несоответствующий стандартам, в раскрывающемся списке "Действие"
выберите "Игнорировать".

В этом случае во время последующих синхронизаций несовместимый
объект будет игнорироваться, за исключением ситуации, при которой
будет установлен флажок "Показать объекты", которые игнорируются
во время синхронизации со стандартами проекта, или в Диспетчере
экранных представлений для параметра представления будет снят
флажок "Игнорировать", см. в разделе

Исключение стилей и графических

параметров из синхронизации

на стр. 710.

Синхронизация проекта с AD стандартами | 699

ПРЕДУПРЕЖДЕНИЕ

Опцию "Игнорировать" следует использовать

только в четко определенных исключительных случаях, когда известно,
что стиль или графический параметр не должен соответствовать
стандартам проекта.

Чтобы пропустить нестандартизированный стиль или графический
параметр, следует в раскрывающемся списке "Действие" выбрать
"Пропустить".

При следующей синхронизации стиль или графический параметр снова
будут отмечены как нестандартизированные.

ПРИМЕЧАНИЕ

В данном окне нельзя изменить статус

нестандартизированного стиля или графического параметра на
стандартный. Для этого необходимо добавить нестандартизированный
стиль к стандартам проекта, см. в разделе

Добавление стандартных

объектов из чертежа проекта в чертеж стандартов проекта

на стр. 731.

Чтобы игнорировать нестандартизированный стиль или графический
параметр, следует в раскрывающемся списке "Действие" выбирать
"Игнорировать".

В этом случае во время последующих синхронизаций
нестандартизированный объект будет игнорироваться, за исключением
ситуации, когда будет установлен флажок "Показать объекты", которые
игнорируются во время синхронизации со стандартами проекта, или
в Диспетчере стилей или Диспетчере экранных представлений для
параметра представления будет снят флажок "Игнорировать", см. в
разделе

Исключение стилей и графических параметров из

синхронизации

на стр. 710.

Нажмите "ОК".

Исключения из синхронизации

При синхронизации всего проекта чертежи, открытые другими пользователями или
со статусом "только для чтения", исключаются из процесса синхронизации. Перед
запуском синхронизации проекта программа выполняет внутреннюю проверку и
поиск чертежей, которые нельзя синхронизировать. При обнаружении таких
чертежей, на дисплей выводится таблица "Предупреждение о синхронизации".

700 | Глава 8 Стандарты проекта

ПРИМЕЧАНИЕ

Если чертеж проекта открыт тем же пользователем, который

выполняет синхронизацию проекта, сообщение об ошибке не отображается.
Программа сама определяет, что чертеж открыт, в таком случае синхронизация
возможно и в открытом чертеже.

Если выдается предупредительное сообщение, можно подождать, пока не станут
доступны все чертежи проекта, или можно выполнить синхронизацию проекта без
некоторых чертежей.

Следует убедиться, что проект, который требуется синхронизировать,
является текущим.

Более подробную информацию об установке проекта текущим см. в
разделе

Как сделать проект текущим

на стр. 341.

Щелкните на вкладке "Управление"

➤

панели "Стандарты

проекта"

➤

"Синхронизировать проект"

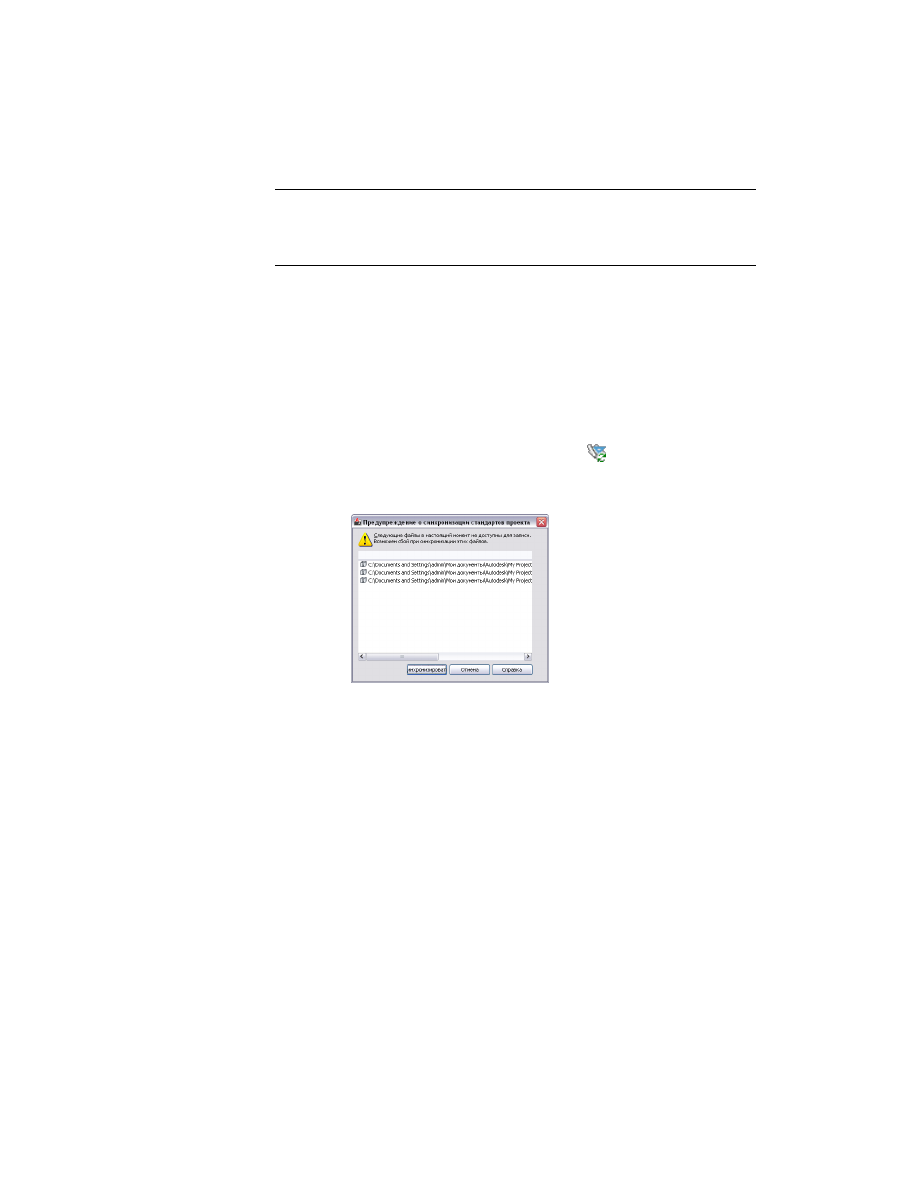

Если имеются чертежи проекта, недоступные для синхронизации,
выдается предупредительное сообщение:

нажмите "Синхронизировать" для синхронизации все чертежей проекта,

не

перечисленных в предупредительной таблице.

После открытия диалогового окна "Синхронизация", следует выполнить
инструкции, приведенные в

Синхронизация проекта с AD стандартами

на стр. 698.

Синхронизация чертежа проекта с AD стандартами

Эта процедура используется для синхронизации чертежа проекта со AD стандартами
проекта.

Синхронизация чертежа проекта с AD стандартами | 701

ПРИМЕЧАНИЕ

Если в конфигурации стандартов задан автоматический или

полуавтоматический режим синхронизации, синхронизация выполняется при
каждом открытии чертежа. Более подробную информацию о настройке режима
синхронизации см. в разделе

Опции синхронизации

на стр. 657.

Открыть чертеж проекта, который требуется синхронизировать.

Щелкните на вкладке "Управление"

➤

панели "Стандарты

проекта"

➤

"Синхронизировать проект"

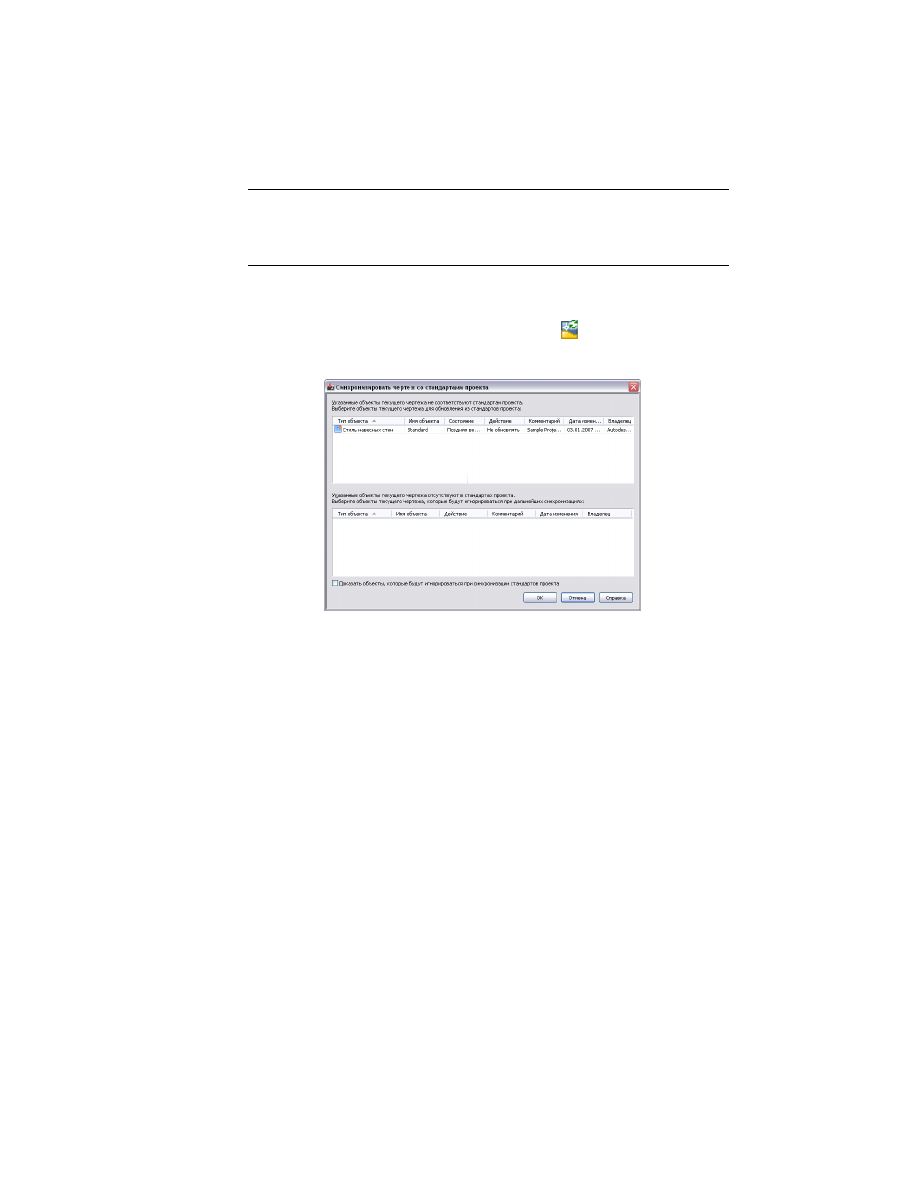

Синхронизация чертежа проекта с AD стандартами

На дисплей выводятся два списка. В верхнем списке приводятся стили
и графические параметры, соответствующие стилям и графическим
параметрам стандартов проекта, но имеющие старую версию
стандартного стиля или графического параметра, или нестандартную
(новую) версию. В нижнем списке приводятся стили и графические
параметры, не соответствующие стилям или графическим параметрам
стандартов (нестандартизированные стили и графические параметры).
Определения терминов см. в разделе

Терминология стандартов проекта

на стр. 641.

В этом случае нестандартная версий остается в чертеже и не обновляется
стандартной версией. Во время следующей синхронизации чертежа

702 | Глава 8 Стандарты проекта

стиль или графические параметры вновь появляются в списке старых
или нестандартный версий.

Чтобы игнорировать стиль или графический параметр со старой или
нестандартной версией, в раскрывающемся списке "Действие" выберите
"Игнорировать".

В этом случае во время последующих синхронизаций нестандартная
версия не будет отображаться в списке, за исключением случаев, когда
будет установлен флажок "Показать объекты", которые игнорируются
во время синхронизации со стандартами проекта, или в Диспетчере
стилей или в Диспетчере экранных представлений для стиля или
графического параметра будет снят флажок "Игнорировать", см. раздел

Исключение стилей и графических параметров из синхронизации

на

стр. 710.

Опцию "Игнорировать" следует использовать только в четко
определенных исключительных случаях, когда известно, что стиль или
графический параметр не должен соответствовать стандартам проекта.

ПРИМЕЧАНИЕ

В данном окне нельзя изменить статус

Добавление стандартных

объектов из чертежа проекта в чертеж стандартов проекта

на стр. 731.

Исключение стилей и графических параметров из

синхронизации

на стр. 710.

Нажмите "ОК".

Синхронизация чертежа проекта с AD стандартами | 703

Синхронизация выбранных стилей и графических
параметров с AD стандартами

В Диспетчере стилей и Диспетчере экранных представлений можно синхронизировать
отдельные стили и графические параметры. Такая синхронизация может
потребоваться в случае, если в чертеже проекта стиль был случайно изменен, и
требуется восстановить правильную версия стиля из стандартов проекта.
Синхронизация отдельного стили или графического параметра занимает меньше
времени, чем синхронизация чертежа или проекта.

Стандартные стили в Диспетчере стилей

В данном процессе со стандартами синхронизируются только стили и графические
параметры в чертеже проекта. Синхронизация стилей и графических параметров в
различных чертежах стандартов друг с другом не выполняется. Подробнее о
синхронизации чертежей стандартов друг с другом см. в

Синхронизация стандартов

проекта друг с другом

на стр. 737.

Значки стандартов

В Диспетчере стилей и Диспетчере экранных представлений отображаются стандарты
стилей и графических параметров. В зависимости от статуса по отношению к

704 | Глава 8 Стандарты проекта

стандартам проекта используются различные значки, предназначенные для различия
параметров.

Описание

Значок

Стандартный стиль или режим настройки экрана
Синий значок соответствует стилю или графическому параметру в
чертеже проекта или чертеже стандартов проекта, который является
стандартным и синхронизирован со стандартом. Обновления или син-
хронизации не требуется.

Устаревший стандартный стиль или графический параметр
Когда рядом со стилем или графическим параметром чертежа проекта
появляется такой значок, это означает, что стиль или графический па-
раметр является стандартным, но его версия устарела. То есть соответ-
ствующий стиль или графический параметр в чертеже стандартов
проекта имеет более новый GUID, чем в чертеже проекта. Порядок об-
новление стиля или графического параметра в чертеже проекта см. в
разделах

Синхронизация отдельных стилей с AD стандартами

на стр.

709 и

Синхронизация отдельных графических параметров со стандар-

тами AD

на стр. 709.

Стандартный стиль или графический параметр с нестандартной (новой)
версией
Когда рядом со стилем или графическим параметром чертежа проекта
появляется такой значок, это означает, что объект является стандарт-
ным, но его GUID версия не обнаружена в стандартах проекта. Если
появляется такой значок, можно либо перезаписать нестандартную
версию текущей версией из чертежа стандартов в соответствии с опи-
санием в разделах

Синхронизация отдельных стилей с AD стандартами

на стр. 709 и

Синхронизация отдельных графических параметров со

стандартами AD

на стр. 709, или можно обновить стандарты версией из

чертежа проекта в соответствии с описанием в разделе

Обновление

стандартных объектов в чертеже стандартов проекта из чертежа про-
екта

на стр. 728.

Стандартный стиль или графический параметр, для которого синхро-
низация отключена
Когда рядом со стилем или графическим параметром чертежа проекта
появляется такой значок, это означает, что объект исключен из синхро-
низации. Более подробные сведения см. в разделе

Исключение стилей

и графических параметров из синхронизации

на стр. 710.

Синхронизация выбранных стилей и графических параметров с AD стандартами | 705

Описание

Значок

Стандартный стиль или графический параметр без информации о
версии
Когда рядом со стилем или графическим параметров появляется такой
значок, это означает, что для данного параметра нет информации о
версии. Информацию о версии можно удалить, см. в

Очистка информа-

ции о версии из чертежа стандартов проекта

на стр. 736.

Добавление информации о версии к стилю или графическому параметру
см. в

Обновление стандартных объектов в чертеже стандартов проекта

на стр. 725.

Измененный стандартный стиль или графический параметр, у которого
нет версии
Когда рядом со стилем или графическим параметром появляется такой
значок, это означает, что объект был изменен, но у него еще нет версии.
Чтобы включить изменения в синхронизацию, объекту должна быть
присвоена версия, см. в разделе

Обновление стандартных объектов в

чертеже стандартов проекта

на стр. 725.

Такой значок появляется только в чертежах стандартов проекта. Изме-
нениям в чертежах проекта автоматически присваивается версия при
нажатии кнопки "Применить" или "ОК" в Диспетчере стилей или Диспет-
чере экранных представлений.

Нестандартизированный стиль или графический параметр
Когда рядом со стилем или графическим параметром в чертеже проекта
появляется серый значок, это означает, что объект не имеет эквивалента
в стандартах проекта, или (для стилей) в конфигурации стандартов
проекта эквивалентный стиль в стандартах проекта не связан с таким
типом стиля.
Когда рядом со стилем в чертеже стандартов проекта появляется такой
значок, это означает, что тип стиля, к котором принадлежит данный
стиль, в конфигурации стандартов проекта не связан с соответствующим
типом стандартного стиля. Например, если тип стилей "Стена" в конфи-
гурации стандартов был связан с чертежом стандартов Wall Styles 1.dwg,
то стили стен чертежа Wall Styles 1.dwg будут отображаться в Диспетче-
ре стилей как стили стандартов. Стили стен в файле Wall Styles 2.dwg
будут отображаться как нестандартизированные.

706 | Глава 8 Стандарты проекта

Общие сведения: стили в чертежах проекта

В чертеже проекта можно синхронизировать отдельные стили.

■

Все стили в чертеже проекта

■

Категории стилей: можно синхронизировать стили определенной категории.
Например, можно синхронизировать все стили, которые содержатся в "Объектах
документации", после изменения определения наборов характеристик, стилей
таблиц и форматов даты.

■

Типы стилей: можно синхронизировать все стили определенного типа. Например,
можно синхронизировать все стили стен или дверей.

■

Стили: можно синхронизировать отдельные стили. Отдельные стили можно
синхронизировать после одного изменения стандартного стиля, если не требуется
выполнять полную синхронизацию чертежа.

Общие сведения: графические параметры в чертежах проекта

В чертеже проекта можно синхронизировать отдельные компоненты системы
экранного представления.

Синхронизация выбранных стилей и графических параметров с AD стандартами | 707

Древовидная структура Диспетчера экранных представлений

■

Все графические параметры в чертеже проекта: можно синхронизировать все
графические параметры в чертеже проекта. Такая синхронизация включает
конфигурации ЭП, наборы ЭП и графические параметры.

■

Конфигурации ЭП: можно синхронизировать отдельную конфигурацию ЭП или
все конфигурации ЭП в чертеже.

ПРИМЕЧАНИЕ

Изменениям в плоскости сечения версия не присваивается.

Если изменена плоскость сечения и выполняется синхронизация конфигурации
ЭП со стандартами проекта, измененная плоскость сечения стандартами проекта
не перезаписывается.

■

Наборы ЭП: можно синхронизировать отдельный набор ЭП или все наборы ЭП
в чертеже.

ПРИМЕЧАНИЕ

Изменениям в псевдоразрезах версия не присваивается. Если

изменен псевдоразрез и выполняется синхронизация набора ЭП со стандартами
проекта, измененный псевдоразрез стандартами проекта не перезаписывается.

■

Экранные представления: можно синхронизировать отдельное экранное
представление или все экранные представления для типа объекта, или все
экранные представления в чертеже.

708 | Глава 8 Стандарты проекта

Синхронизация отдельных стилей с AD стандартами

Эта процедура используется для синхронизации стилей в чертеже проекта.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

В дереве Диспетчера стилей перейдите к стилю, типу стиля или
категории стиля, которые требуется синхронизировать.

Выберите объект в дереве, нажмите щелкните правой кнопкой и
выберите "Синхронизировать со стандартами проекта".

В диалоговом окне "Синхронизировать чертеж со стандартами проекта"
для каждого объекта, который требуется синхронизировать, в
раскрывающемся списке "Действие" выберите "Обновить из стандартов".

Нажмите "ОК".

Синхронизация отдельных графических параметров со
стандартами AD

Эта процедура используется для синхронизации графических параметров в чертеже
проекта.

ПРИМЕЧАНИЕ

Графические параметры всегда должны быть синхронизированы

с самыми последними стандартными параметрами. Если в проекте используются
несинхронизированные графические параметры, отображение объектов может
быть несовместимым.

Щелкните вкладку "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер экранных представлений

В древовидной структуре Диспетчера ЭП перейдите к объекту, который
требуется синхронизировать.

Можно синхронизировать следующие объекты:

■

все графические параметры в чертеже

■

все конфигурации экранных представлений

■

отдельную конфигурацию экранных представлений

■

все наборы экранных представлений

■

отдельный набор экранных представлений

Синхронизация выбранных стилей и графических параметров с AD стандартами | 709

■

все экранные представления

■

все экранные представления одного типа объекта

■

отдельное экранное представление одного типа объекта

Выберите объект в дереве, щелкните правой кнопкой и выберите
"Синхронизировать со стандартами проекта".

Нажмите "ОК".

Исключение стилей и графических параметров из
синхронизации

Эта процедура используется для указания отдельных стилей или графических
параметров, которые во время синхронизации будут игнорироваться.

Если в диалоговом окне "Синхронизация" установлен флажок "Показать объекты,
которые игнорируются во время синхронизации со стандартами проекта", то
указанные стили и графические параметры во время автоматической синхронизации
не будут перезаписываться стандартами, для них также не будет показываться статус
несоответствия версии во время полуавтоматической или пошаговой синхронизации.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей"

или "Диспетчер экранных

представлений

Перейдите к стилю или графическому параметру, который требуется
исключить из синхронизации, щелкните правой кнопкой и выберите
"Игнорировать во время синхронизации".

Следует заметить, что теперь рядом с опцией "Игнорировать во время
синхронизации" появился флажок. Если нажать эту опцию еще раз,
флажок исчезает, выделенный стиль или графический параметр
удаляется из списка игнорируемых компонентов.

Генерация отчета о синхронизации

При синхронизации проекта или чертежа проекта можно сохранить отчет о
синхронизации в формате HTML или XML.

710 | Глава 8 Стандарты проекта

В настройке проекта можно указать, будет ли при синхронизации проекта
генерироваться отчет о синхронизации.

Проверьте, что в настройке проекта включена опция создания файлов
журнала синхронизации, как описано в разделе

Настройка

синхронизации AD-стандартов

на стр. 659.

Синхронизация проекта или чертежа со стандартами описана в разделах

Синхронизация проекта с AD стандартами

на стр. 698 и

Синхронизация

чертежа проекта с AD стандартами

на стр. 701.

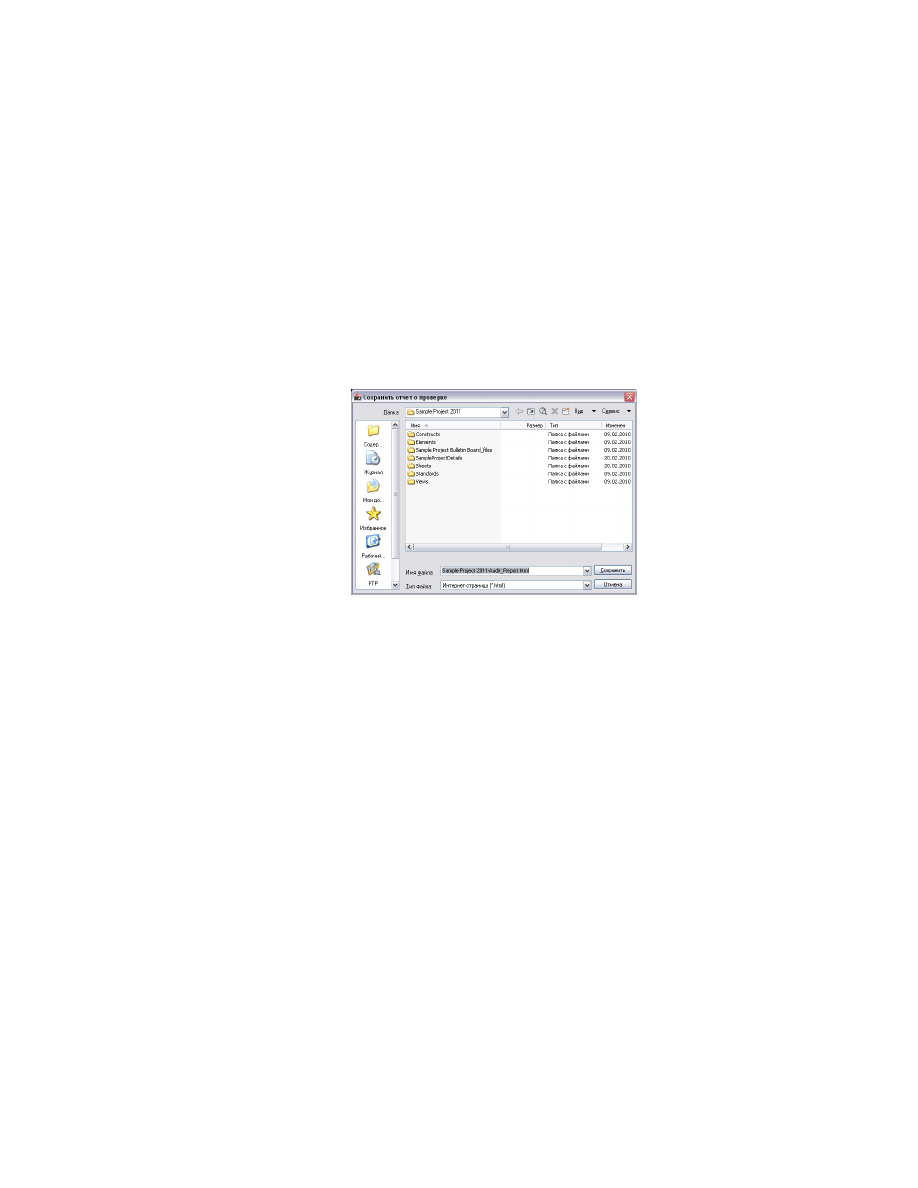

После завершения синхронизации открывается диалоговое окно
"Сохранить отчет о стандартах проекта".

Выберите местоположение файла и введите имя для отчета о
синхронизации.

Нажмите "Сохранить".

Отчет сохраняется в указанном месте в виде документа HTML или XML. Отчет можно
открыть с помощью Интернет-обозревателя или XML редактора.

В отчете можно выбрать различные способы представления результатов
синхронизации; например, можно просмотреть результаты синхронизации для
чертежа, стандартных объектов или отчет по возникшим неполадкам.

Синхронизация проекта со стандартами AutoCAD

Эта процедура используется для синхронизации проекта со стандартами AutoCAD.
Более подробную информацию об определении стандартов AutoCAD для проекта
см. в разделе

Настройка "Стандартов AutoCAD"

на стр. 661.

При настройке для проекта стандартов AutoCAD, в папке проекта создается пакетный
файл контроля CHX с именем проекта. В файле CHX содержится список всех чертежей

Синхронизация проекта со стандартами AutoCAD | 711

проекта, которые необходимо проверить, и список всех файлов стандартов AutoCAD
(DWS), по которых нужно выполнять проверку. Если требуется синхронизировать
по стандартам AutoCAD проект целиком, необходимо с помощью утилиты контроля
стандартов AutoCAD запустить этот пакетный файл контроля.

Утилита контроля стандартов AutoCAD запускается независимо от AutoCAD
Architecture.

Перед запуском этой утилиты необходимо обновить файл проекта CHX, чтобы в нем
содержался текущий список файлов стандартов AutoCAD и файлов проекта.

Следует убедиться, что проект, который требуется проверить, является
текущим.

Более подробную информацию об установке проекта текущим см. в
разделе

Как сделать проект текущим

на стр. 341.

Щелкните на вкладке "Управление"

➤

панели "Стандарты

оформления"

➤

"Пакетная проверка".

Индикатор прогресса сообщает о ходе обновления файла CHX.

В меню "Пуск" (Windows) выберите "Все программы" или
"Программы"

➤

"Autodesk"

➤

"AutoCAD Architecture 2011"

➤

"Утилита

проверки стандартов".

Выберите в меню "Файл

➤

Открыть файл проверки".

В диалоговом окне "Открыть файл" выберите файл проекта CHX.

Утилита проверки стандартов

Щелкните на пункте меню "Проверить"

➤

"Начать проверку".

Подробнее о стандартах AutoCAD см. раздел "Сохранение стандартов
в чертежах" в справочной системе AutoCAD.

712 | Глава 8 Стандарты проекта

Синхронизация чертежа проекта со стандартами AutoCAD

Эта процедура используется для синхронизации чертежа проекта со связанными
стандартами AutoCAD проекта. Стандарты AutoCAD включают настройки слоев
AutoCAD, размерные стили AutoCAD, типы линий и текстовые стили.

Откройте чертеж, который требуется синхронизировать со стандартами
AutoCAD.

Щелкните на вкладке "Управление"

➤

панели "Стандарты

проекта"

➤

"Обновление"

Индикатор прогресса сообщает о ходе обновления файла CHX.

Щелкните на вкладке "Управление"

➤

панели "Стандарты

CAD"

➤

"Проверить".

В "Неполадках" представлен первый размерный стиль AutoCAD,
текстовый стили или стиль типа линий, несогласованный со стандартами
AutoCAD проекта.

Для синхронизации компонента со стандартами проекта следует выбрать
один из стилей, перечисленных в группе "Заменить на", и нажать
"Исправить".

Чтобы оставить нестандартизированный компонент в чертеже,
включите опцию "Игнорировать неполадку".

Для отображения следующего нестандартизированного компонента
нажмите кнопку "Далее".

После обработки всех проблемных компонентов, появляется сообщение
со сводкой о неполадках.

Синхронизация чертежа проекта со стандартами AutoCAD | 713

Нажмите "ОК", а затем "Закрыть".

Проверка проекта или чертежа

Во время проверки проекта или чертежа стили и графические параметры в чертеже
проекта сравниваются со стилями и графическими параметрами в стандартах проекта,
при обнаружении несинхронизированных стандартов выдается соответствующее
сообщение.

Не синхронизированными стандарты бывают в следующих случаях:

■

в чертеже проекта использовались нестандартные стили или графические
параметры.

Проверку можно выполнять, например, при получении чертежа от подрядчика или
из другого внешнего источника. Перед синхронизацией чертежей со стандартами
проекта, прежде всего следует просмотреть фактические различия между чертежами
и стандартами. Более подробную информацию о синхронизации чертежей стандартов
см. в разделе

Синхронизация чертежа проекта с AD стандартами

на стр. 701.

ПРИМЕЧАНИЕ

Чтобы чертеж можно было проверить на соответствие стандартам

проекта, он должен входить в состав проекта. Нельзя проводить проверку
отдельных чертежей. Если чертеж поступил из внешнего источника, перед
проверкой его необходимо скопировать в проект. Более подробные сведения в
разделе

Преобразование чертежа в конструкцию

на стр. 431.

Результаты проверки заносятся в HTML или XML файл отчета о проверке.

Для создания отчета о проверке для проекта щелкните на вкладке
"Управление"

➤

панели "Стандарты проекта"

➤

"Отчет о проверке"

Для создания отчета о проверке для чертежа проекта щелкните на
вкладке "Управление"

➤

панели "Стандарты проекта"

➤

"Проверка

чертежа проекта"

После завершения проверки открывается диалоговое окно "Сохранить
отчет о стандартах проекта".

714 | Глава 8 Стандарты проекта

AutoCAD Architecture 2011. Руководство пользователя (глава 7-10) - часть 3
