Реконструкция

Эффективный и простой способ обозначения объектов и создания их связи с разными стадиями
проекта реконструкции является ключевым моментом создания четких строительных чертежей.
Модуль "Реконструкция" обеспечивает такой способ и служит средой проектирования, разработки
конструкции и создания чертежей, необходимых для проектов реконструкции.

Общие сведения о модуле "Реконструкция"

На одном чертеже можно отображать существующие, снесенные и новые строительные
объекты. Работа над единственным чертежом и выбор планов реконструкции разного
типа позволяет избежать ошибок, которые обычно обусловлены редактированием
нескольких чертежей. Такие функциональные возможности предусмотрены в AutoCAD
Architecture 2010 и более поздних версиях приложения.

Планы реконструкции

На плане реконструкции отображаются существующие, снесенные и новые объекты.
При работе над таким планом объекты отображаются с использованием экранного
представления "Реконструкция". Этот план является базовым. На его основе создаются
планы сноса и изменений. Это идеальный режим для незаконченной работы.

Планы сноса

На плане сноса отображаются существующие строительные объекты и те объекты,
которые отнесены к категории снесенных. Все новые объекты скрыты.

Путем перехода от одного типа плана реконструкции к другому можно работать на
различных "видах" чертежа и избежать ошибок, часто связанных с редактированием
нескольких чертежей. Параметры отображения для определенного типа плана сноса
представлены в диалоговом окне "Параметры реконструкции". По умолчанию

619

снесенным объектам назначается желтый цвет. Более подробную информацию см.
в разделе

Настройка правил проектирования для реконструкции

на стр. 633.

Чтобы работать с чертежами с использованием функции реконструкции, необходимо
сначала включить режим реконструкции. Более подробную информацию см. в разделе

Первая активация режима реконструкции

на стр. 622.

■

При открытом чертеже реконструкции и активном режиме реконструкции

выберите инструмент

("План сноса") на панели реконструкции.

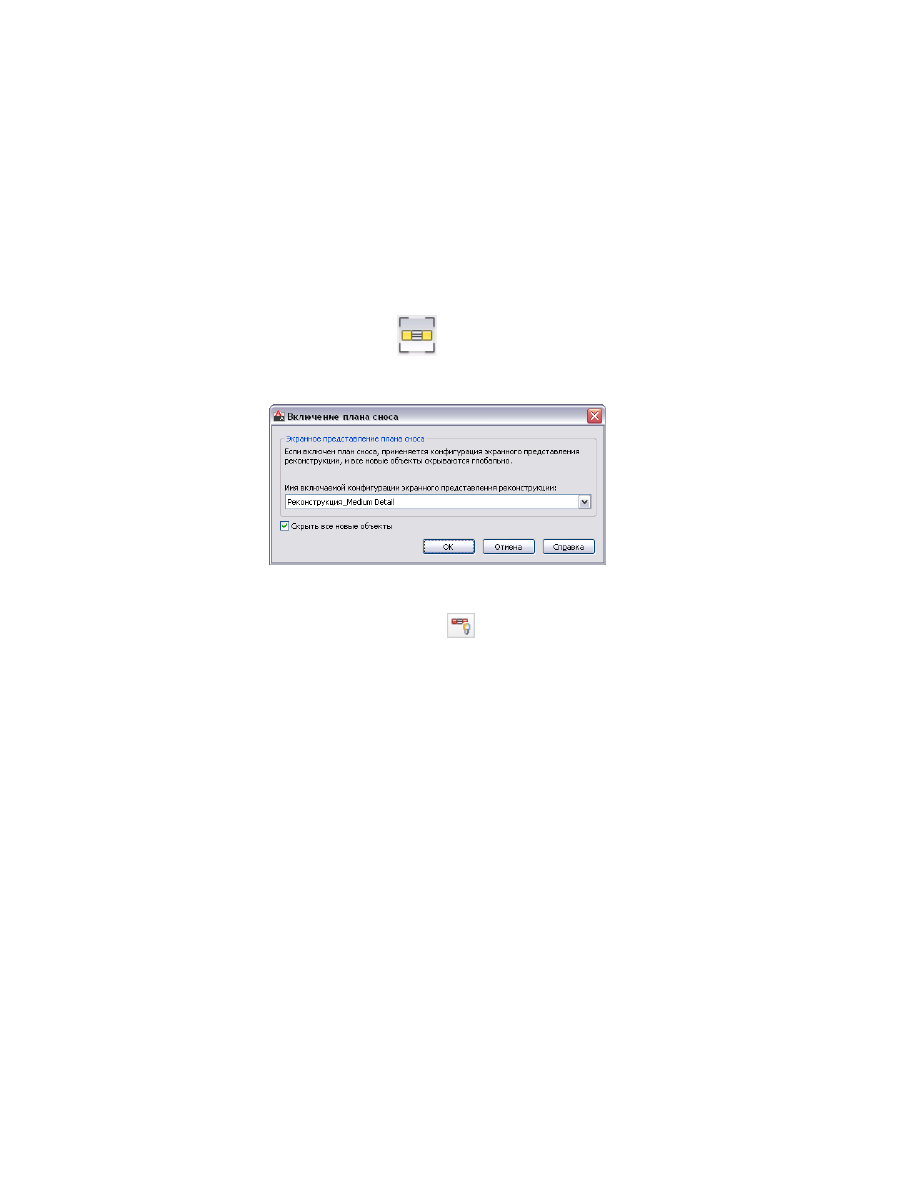

Отобразится диалоговое окно "Активация плана сноса". Чтобы получить сведения
о вкл

По умолчанию отображение новых объектов отключается. Для отображения плана

с новыми объектами щелкните на

("Показать/скрыть новые").

Планы изменений

На плане изменений отображаются новые и существующие строительные объекты,
все объекты, предназначенные к сносу, скрыты. Путем перехода от одного типа плана
реконструкции к другому можно работать на различных "видах" чертежа, избегая
ошибок, связанных с редактированием нескольких чертежей. Параметры отображения
для определенного типа плана изменений представлены в диалоговом окне
"Параметры реконструкции".

620 | Глава 7 Реконструкция

Первая активация режима реконструкции

на стр. 622.

■

При открытом чертеже реконструкции и активном режиме реконструкции

выберите инструмент

("План изменений") на панели реконструкции.

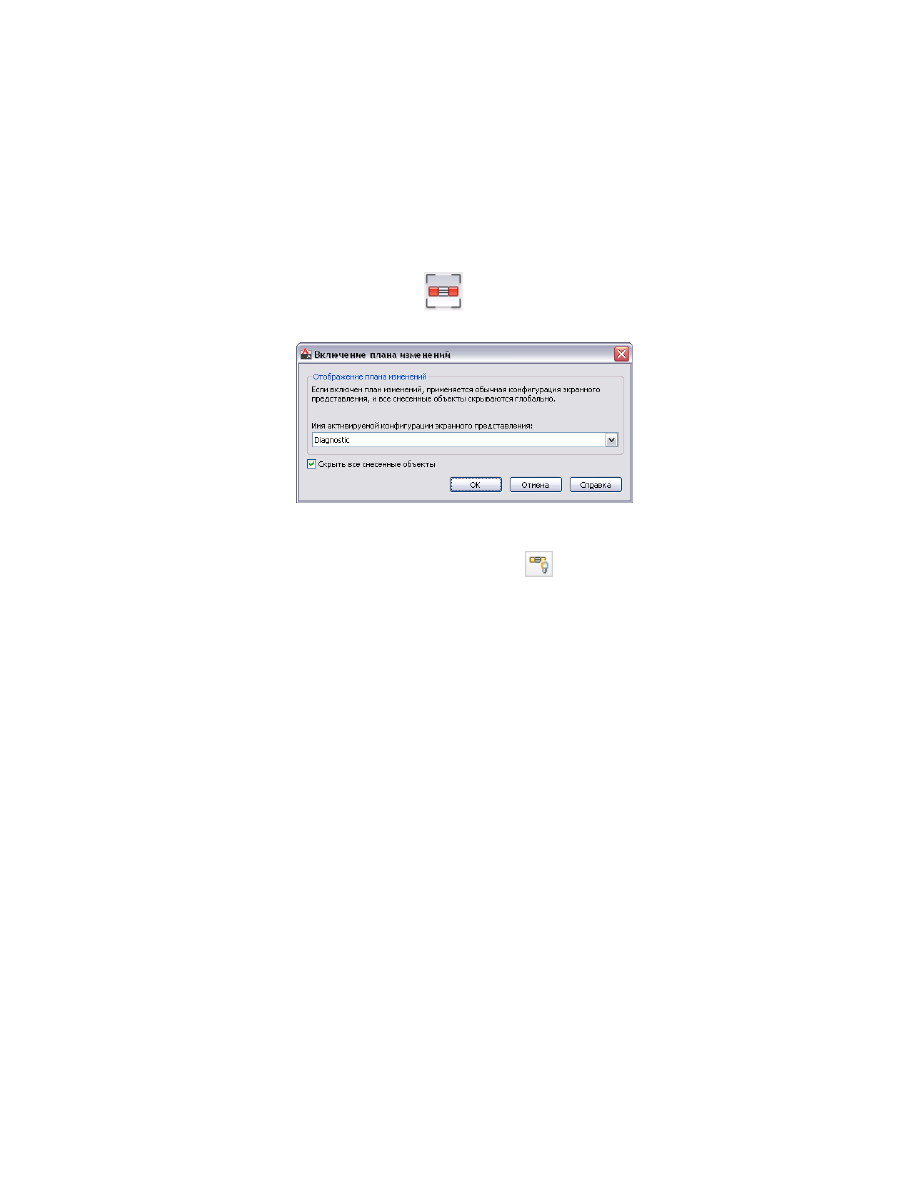

Отобразится диалоговое окно "Активация плана изменений".

По умолчанию отображение снесенных объектов отключается. Для отображения

плана со снесенными объектами щелкните

("Показать/скрыть сносимые

объекты").

Режим реконструкции

При переходе в режим реконструкции создается конфигурация экранного
представления для реконструкции. Это копия текущей конфигурации экранного
представления, существующей на чертеже. Все объекты отображаются в соответствии
с параметрами реконструкции.

При инициализации режима реконструкции все объекты, еще не отнесенные ни к
одной категории, назначаются в категорию реконструкции под названием
"Существующие". Объекты, добавляемые на чертеж при активном режиме
реконструкции, автоматически относятся к категории "Новые". При работе в режиме
реконструкции с такими командами как "Удалить" выполняется назначение объектов
в категорию снесенных; они не удаляются. Перенос двери создает как новую, так и
снесенную дверь, а также соответствующие проемы в стенах. Параметры
конфигурации экранного представления для реконструкции размещены на вкладке
"Отображение" диалогового окна "Параметры реконструкции".

Режим реконструкции | 621

Работа в режиме реконструкции

При работе в режиме реконструкции и выполнении рекомендованной процедуры
объекты автоматически назначаются в категории существующих, снесенных или
новых объектов. Можно назначать двумерные (2D) и трехмерные (3D) объекты в
разные категории, без труда просматривать чертеж как план реконструкции, план
сноса или план изменений и просматривать объекты по категориям.

На планах, разрезах и фасадах 2D и 3D объекты отображаются в соответствии с теми
категориями, в которые они назначены. Конфигурациями экранных представлений
управляют стили реконструкции, которые можно настроить в диалоговом окне
"Параметры реконструкции".

С помощью инструментов ленты можно выйти из режима реконструкции, добавить
объекты в категории, а также заморозить и восстановить состояние стен для
корректировки кромок вручную. Эта панель ленты "Реконструкция" отображается
на экране только при работе в активном сеансе реконструкции.

Двумерные объекты, блоки и многовидовые блоки при запуске режима реконструкции
сохраняют собственное экранное представление и относятся к категории
существующих объектов. При удалении, изменении или создании новых 2D объектов
они отображаются в соответствии с применяемой категорией реконструкции. Можно
явно назначить их в некоторую категорию и изменить их отображение. Объекты,
уже отнесенные к определенной категории на более ранней стадии работы в модуле
"Реконструкция", сохраняют свои категорию и представление. Объекты, созданные
при активном режиме реконструкции, автоматически маркируются как новые.

Если объект выбран и выполняется такая команда, как "Удалить", "Перенести",
"Повернуть" или "Копировать", объекты назначаются в категории и отображаются
с учетом выполняемой команды. Например, нажатие клавиши Delete определяет
объекты как снесенные, а перемещение двери создает и новую, и снесенную дверь,
а также соответствующие проемы в стенах. Существующие и новые стены
автоматически подчищаются относительно друг друга, однако снесенные и новые
объекты не взаимодействуют.

Первая активация режима реконструкции

При первом включении режима реконструкции создается особая конфигурация
экранного представления для реконструкции. Эта конфигурация является копией
текущей, существующей конфигурации экранного представления со словом
Renovation, добавляемым в качестве префикса.

Откройте существующий чертеж, в котором необходимо начать
планировку реконструкции, и перейдите на вкладку

622 | Глава 7 Реконструкция

"Управление"

➤

панель "Стиль и отображение"

➤

("Режим

реконструкции").

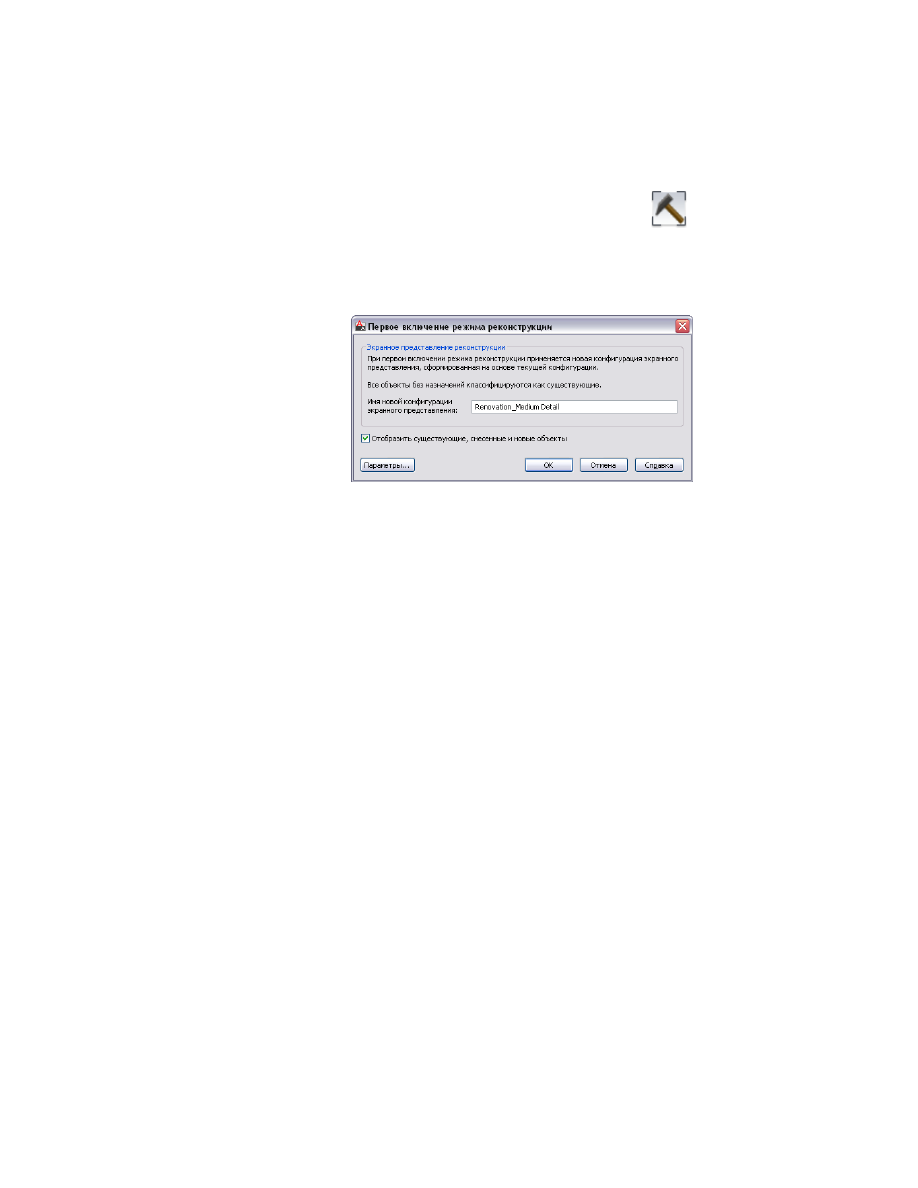

Выводится диалоговое окно "Первая активация режима реконструкции"
и по умолчанию предлагается имя новой конфигурации экранного
представления с префиксом Renovation.

При необходимости дайте конфигурации экранного представления
новое имя.

Для конфигураций экранного представления рекомендуется сохранять
стандартные префиксы.

Щелкните "Параметры" для изменения настроек отображения
реконструкции, слоев, стилей, блоков и материалов или нажмите кнопку
"ОК", чтобы начать работу в режиме реконструкции.

Стили реконструкции можно сохранять, редактировать и удалять.
Стили отображения также можно импортировать из внешних каталогов
или экспортировать в них. Более подробную информацию см. в разделе

Параметры модуля "Реконструкция" для объектов

на стр. 626.

Последующая работа с использованием режима
реконструкции

При повторном включении режима реконструкции на чертеже, который уже был
активирован, можно продолжать работу с существующей конфигурацией экранного
представления для реконструкции или создать новую.

Объекты, уже отнесенные к определенной категории на более ранней стадии работы
в модуле "Реконструкция", сохраняют свои категорию и представление. Все объекты
без назначенной категории реконструкции (например, объекты, добавленные, когда

Первая активация режима реконструкции | 623

режим реконструкции не был включен) автоматически относятся к категории
существующих и отображаются соответствующим образом.

По умолчанию выбран параметр "Отобразить существующие, снесенные и новые
объекты". Рекомендуется сохранить выбор этого варианта, поскольку при этом на
плане реконструкции остаются видимыми объекты, отнесенные к различным
категориям, при смене режима отображения чертежа, например выбора отображения
плана реконструкции, сноса или изменений.

Откройте чертеж реконструкции, в котором желаете продолжить работу,
и перейдите на вкладку "Управление"

➤

панель "Стиль и

отображение"

➤

(режим реконструкции).

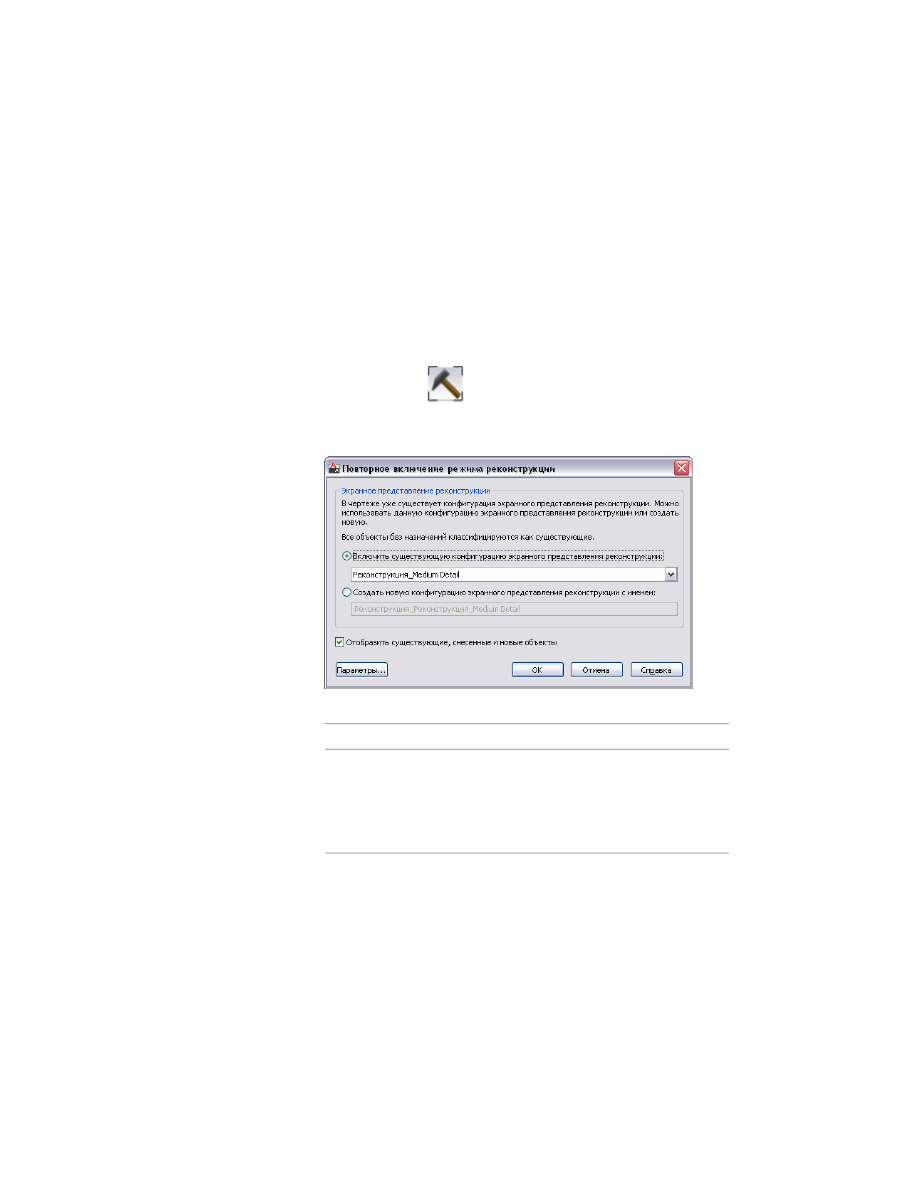

Выводится диалоговое окно "Повторная активация режима
реконструкции".

Задайте параметры в диалоговом окне.

Действие

Цель

Раскройте список "Активировать существую-
щую конфигурацию экранного представления

Запуск сеанса работы в
модуле "Реконструкция" с

для реконструкции", выберите конфигурацию
экранного представления и нажмите "ОК".

существующей конфигура-
цией экранного представ-
ления

установите переключатель в положение "Со-
здать новую конфигурацию экранного пред-

Запуск сеанса работы в
модуле "Реконструкция" с

ставления для реконструкции с именем",

использованием новой

624 | Глава 7 Реконструкция

Действие

Цель

конфигурации экранного
представления

введите имя конфигурации и нажмите кнопку
"ОК".

не отменяйте выбор параметра "Отобразить
существующие, снесенные и новые объекты".
Этот параметр обеспечивает сохранение ви-
димости объектов на чертеже, отнесенных к

Отображение на чертеже
всех объектов во всех кате-
гориях реконструкции

разным категориям, при смене типа плана:
реконструкции, сноса или изменений. Не ре-
комендуется снимать этот флажок.

Нажмите кнопку "Настройка", внесите изме-
нения и нажмите "ОК". Более подробные

изменить стиль экранного
представления или прави-

сведения см. в разделе

Параметры модуля

"Реконструкция" для объектов

на стр. 626.

ла проектирования объек-
тов

Нажмите "ОК".

Более подробную информацию см. в разделе

Работа над чертежами при

активном режиме реконструкции

на стр. 630.

Завершение сеанса работы в модуле "Реконструкция"

Завершить сеанс реконструкции можно с помощью инструмента "Закрытие режима
реконструкции" на панели реконструкции. Режим реконструкции можно
активировать в любой момент. Более подробные сведения см. в разделе

Последующая

работа с использованием режима реконструкции

на стр. 623.

■

Чтобы закончить сеанс реконструкции, щелкните

. При внесении

изменения в чертеж после завершения сеанса реконструкции при следующей
активации режима реконструкции выполняется отнесение некатегоризированных
объектов к категории существующих объектов.

Работа с размерами

При использовании AD-размеров нельзя автоматически пропускать объекты по
категории реконструкции; размеры назначаются всем существующим, снесенным и
новым объектам. Все лишние размеры необходимо удалить вручную.

Первая активация режима реконструкции | 625

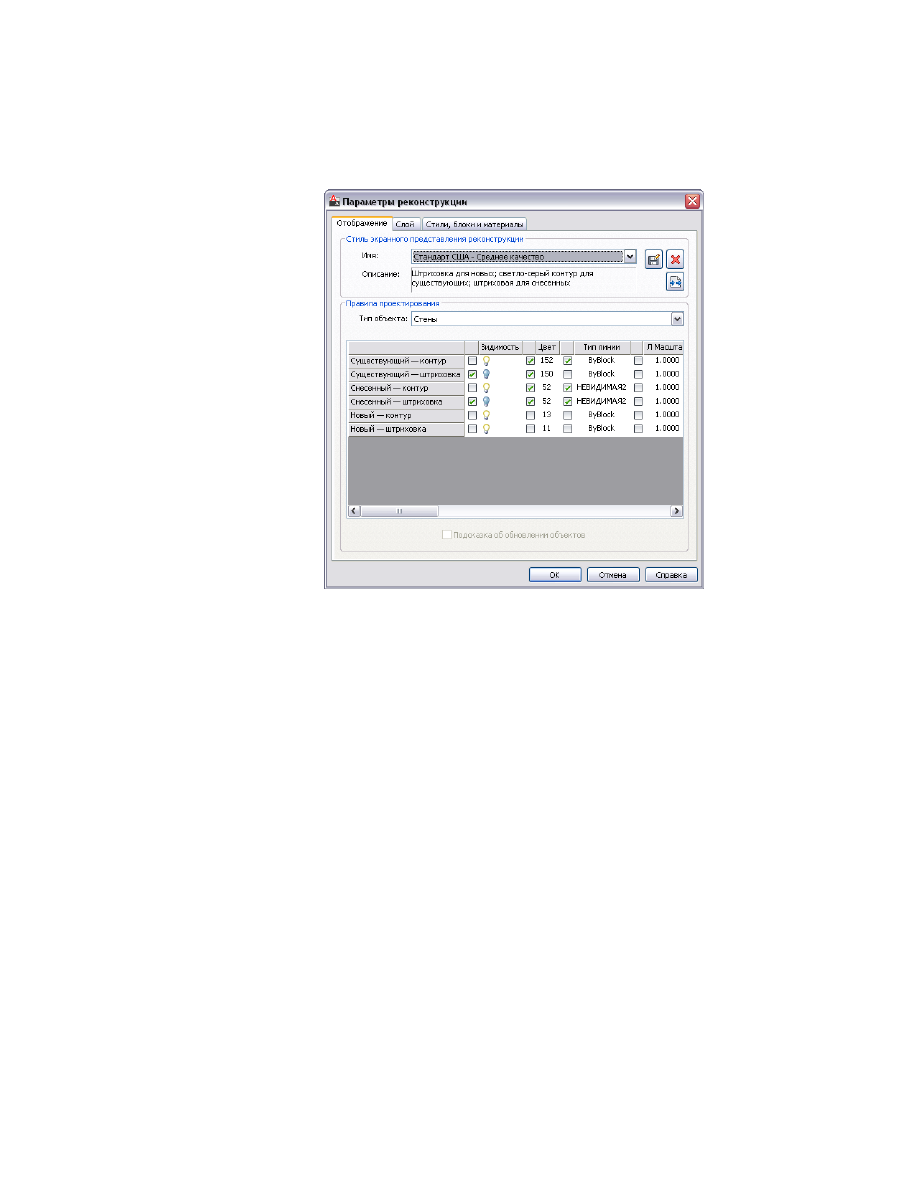

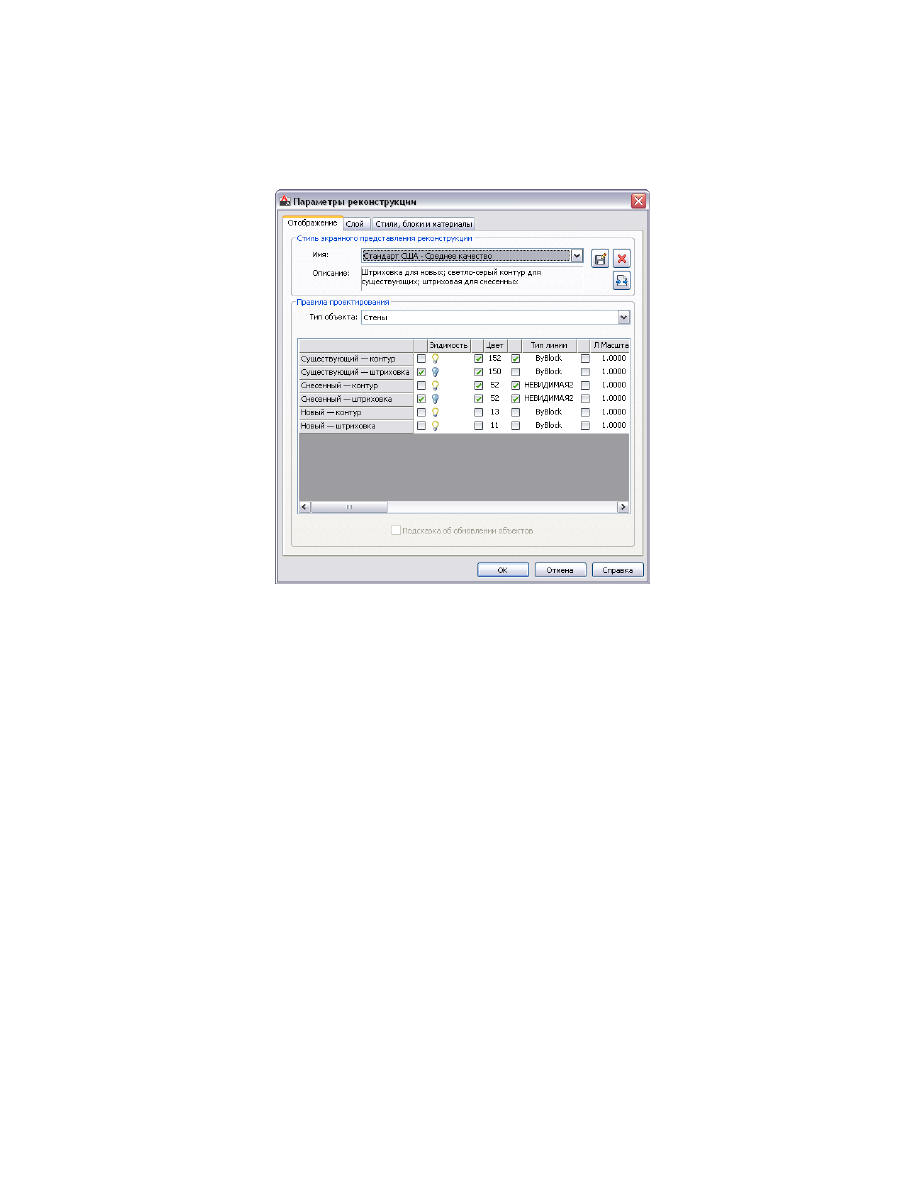

Параметры модуля "Реконструкция" для объектов

Правилами проектирования для категорий существующих, снесенных и новых
объектов по типу объекта управляют стили реконструкции. В диалоговом окне
"Параметры реконструкции" стили реконструкции можно импортировать из внешних
каталогов, экспортировать во внешние каталоги, изменять, сохранять или удалять.

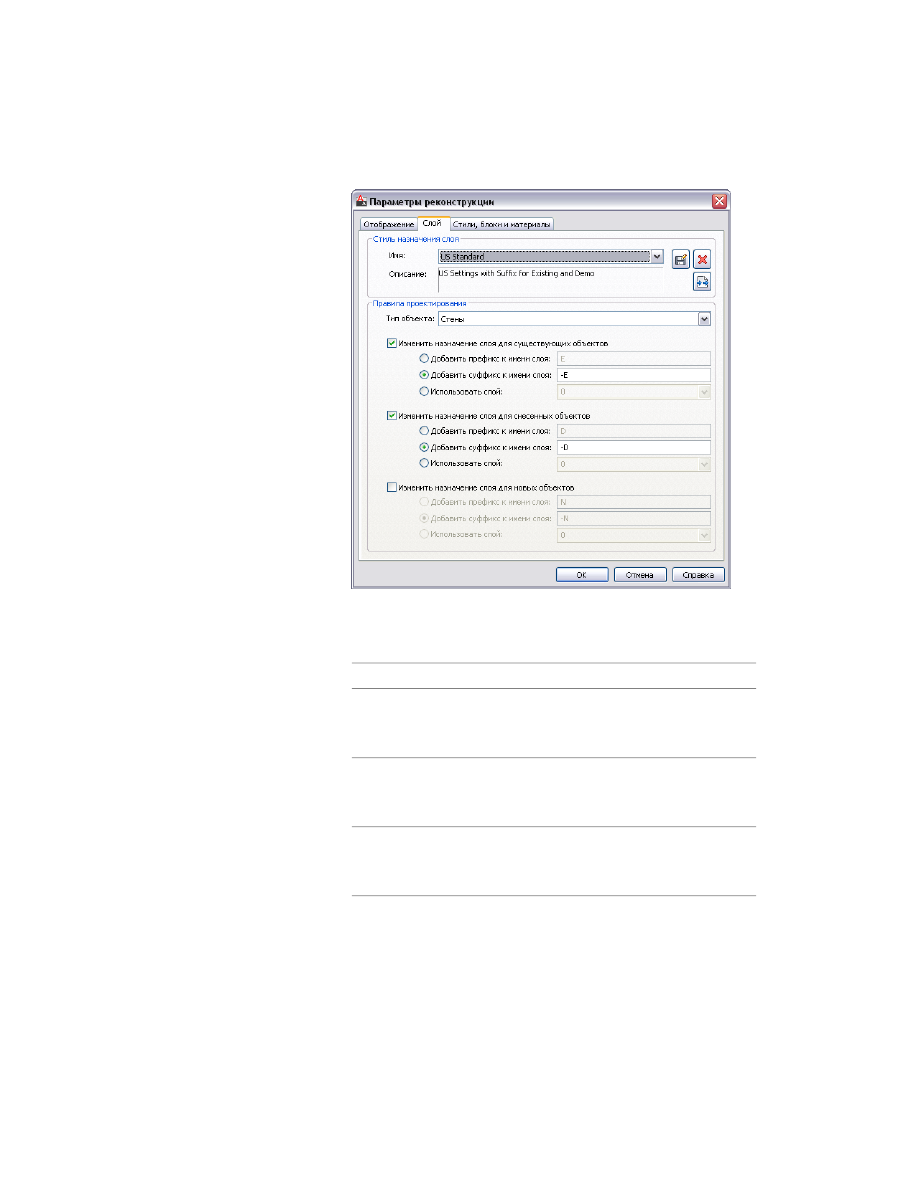

Стили реконструкции для отображения и назначения слоев можно задавать
независимо друг от друга, что обеспечивает дополнительные возможности при
работе. Эти параметры сохраняются в файле текущего чертежа.

Правила проектирования управляют способом отображения объектов, назначением
слоев, именованием стилей и блоков реконструкции. Также они определяют,
отображаются ли одни и те же определения материалов вне зависимости от того,
просматривают ли объекты на виде в плане или на 2D виде: фасаде или разрезе. Более
подробные сведения см. в разделе

Настройка правил проектирования для

реконструкции

на стр. 633.

Стиль и правила проектирования для отображения

Объекты отображаются в соответствии со своим экранным представлением в
конфигурации экранного представления "Реконструкция". В рамках этой
конфигурации экранного представления задаются категории существующих,
снесенных и новых объектов, а также определяется возможность их отображения
на планах, разрезах и фасадах.

626 | Глава 7 Реконструкция

Правила проектирования для стилей, блоков и материалов

Правила проектирования, используемые для имен существующих, снесенных или
новых объектов, можно дополнить префиксом или суффиксом в имени стиля
реконструкции. Таким образом стиль реконструкции определяется точно по
категории. Определение префикса или суффикса помогает избежать конфликтов
между объектами, относящимися к разными категориям реконструкции.

Например, если существующая стена с именем стиля "Кирпичная" переносится на
другое место в режиме реконструкции, исходная стена отображается как снесенная
и создается новая стена. В результате существующей стене присваивается новое имя
в категории существующих объектов, снесенной стене - в категории снесенных
объектов, а новой стене - в категории новых объектов. Задание правила
проектирования позволяет выполнять автоматическое переименование стены и всех
объектов в стене, а не заниматься переименованием каждого объекта вручную.

Новые стили реконструкции с заданным префиксом или суффиксом отображаются
в Диспетчере стилей. Более подробную информацию см. в разделе

Обзор Диспетчера

стилей

на стр. 932.

628 | Глава 7 Реконструкция

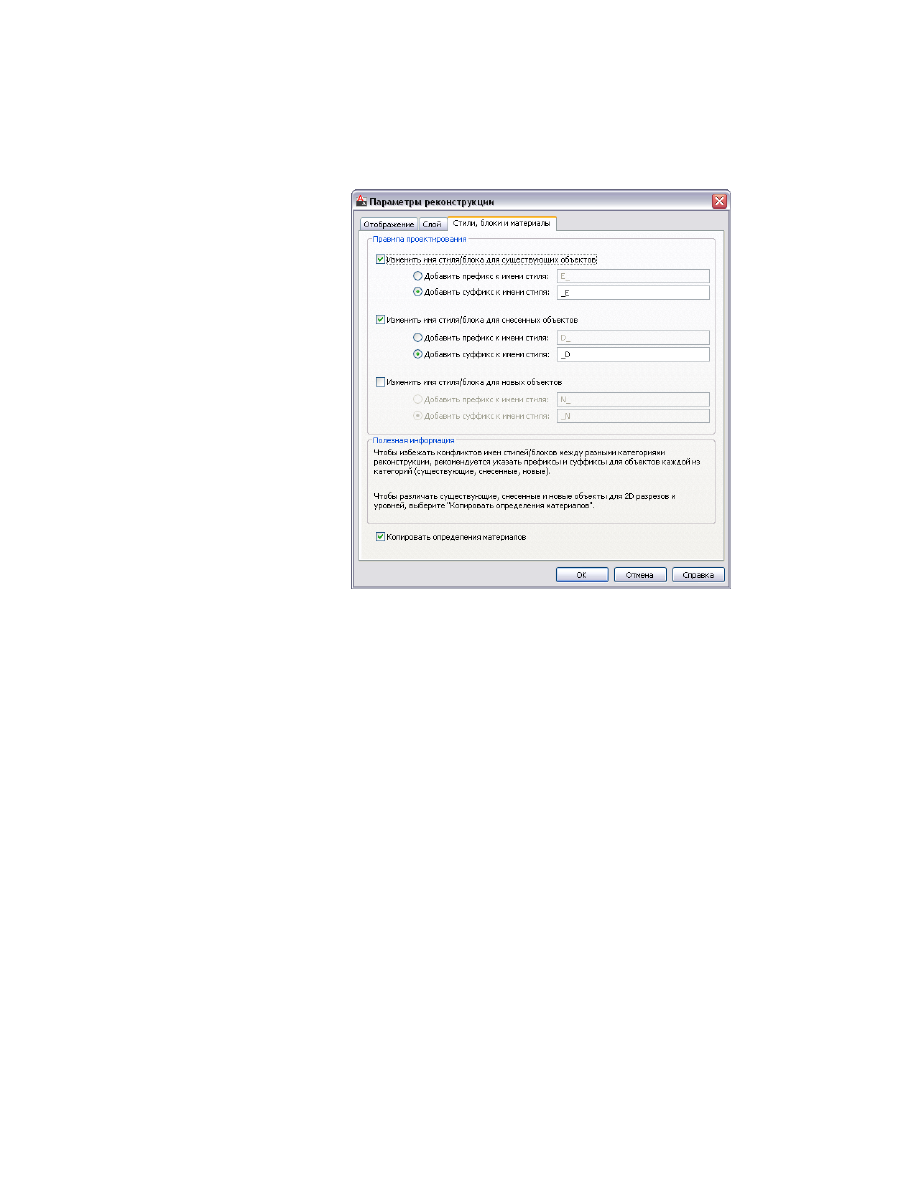

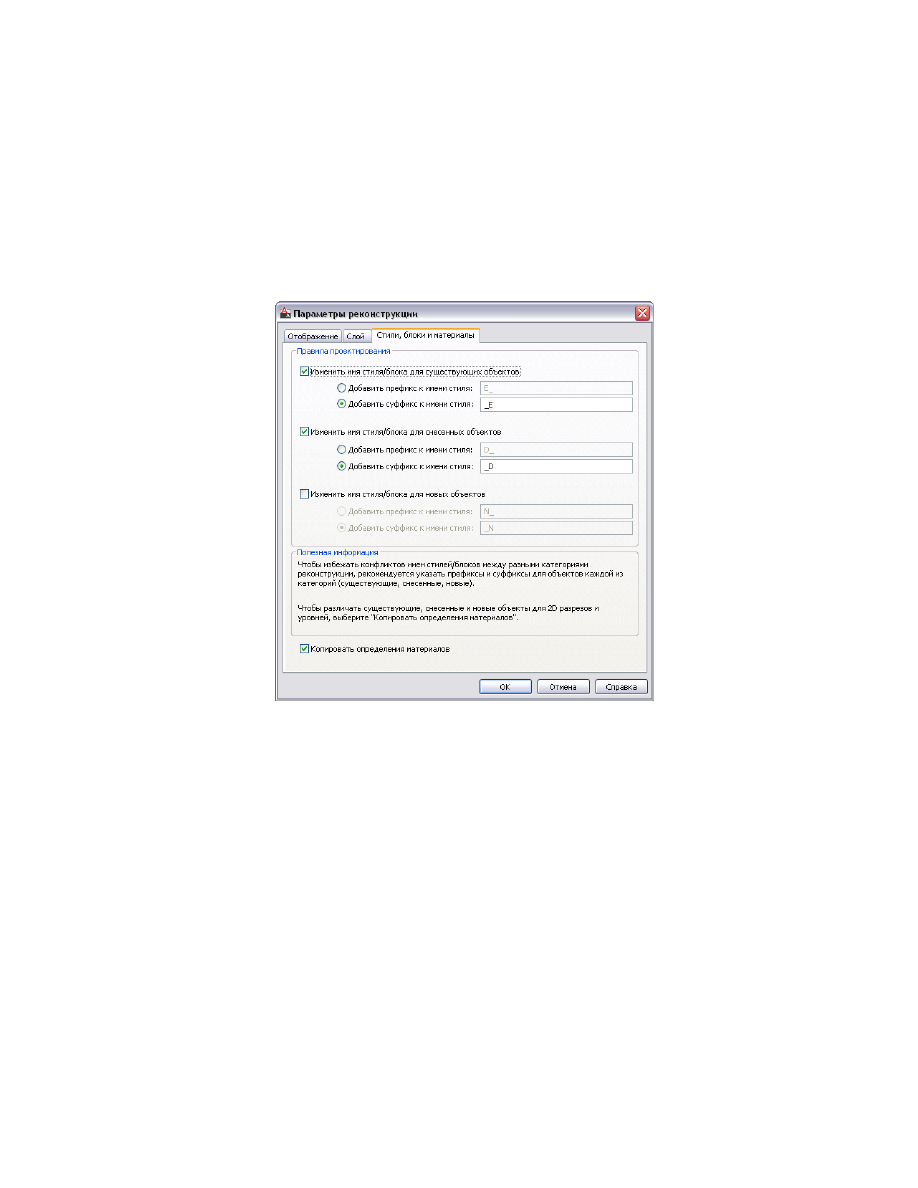

При установке флажка для дублирования определений материалов формируется
копия материала, которая назначается объекту здания (например, "Кладка.Стеновой
камень.Кирпич.Модульный.Фламандская перевязка_Новый"). Отображаются
соответствующие настройки цвета. Объекты правильно отображаются по категориям
на 2D разрезах и фасадах. Объекты здания отображаются на 2D разрезах и фасадах
в соответствии со своей категорией реконструкции.

Взаимодействие между объектами здания

В режиме реконструкции объекты здания автоматически назначаются в категорию
существующих, снесенных или новых объектов. Взаимодействие объектов
определяется согласно их категории реконструкции. Например, объекты категорий
"Существующий" и "Новый" взаимодействуют друг с другом, а объекты категорий
"Снесенный" и "Новый" не взаимодействуют. Поэтому если имеются стены,
отнесенные к категории снесенных объектов, и стены из категории новых объектов
и требуется, чтобы они пересекались, можно отредактировать их вручную. Более
подробную информацию см. в разделе

Внесение изменений вручную

на стр. 630.

Параметры модуля "Реконструкция" для объектов | 629

ПРИМЕЧАНИЕ

При изменении торца проема для двери, окна, проема или

дверной/оконной сборки в режиме реконструкции создается новый объект. Если
этот объект необходимо сохранить, торец проема следует изменить вне режима
реконструкции.

Работа над чертежами при активном режиме реконструкции

Внесение изменений вручную

Можно вносить изменения в объекты-стены, временно приостановив режим
реконструкции. Это может оказаться необходимым при неправильном пересечении
стен, отнесенных к разным категориям реконструкции.

Например, на плане могут быть стены, назначенные в категорию существующих
объектов, и стены, отнесенные к категории снесенных, с кромками, нуждающимися
в корректировке. При работе в активном режиме реконструкции объекты категории
"Новый" не взаимодействуют с объектами категории "Снесенный". Если правка
вносится вручную, выполняется временный выход из режима реконструкции путем
замораживания стен, которые требуется изменить, после чего кромки корректируют.
Изменения не учитываются модулем "Реконструкция". Команды для замораживания
и размораживания стен можно выполнить только в активном режиме реконструкции.

При открытом чертеже реконструкции и активном режиме

реконструкции щелкните

(Замораживание стен) на панели

реконструкции.

Выберите стены и нажмите клавишу Enter.

Режим реконструкции временно приостановлен.

Скорректируйте кромки стен, после чего щелкните
("Размораживание стен").

Действие режима реконструкции возобновится.

Работа с категориями реконструкции

Имеются следующие категории реконструкции: "Существующий", "Снесенный" и
"Новый". В режиме реконструкции объекты автоматически назначаются в данные

630 | Глава 7 Реконструкция

категории. Категории объектов здания отображаются в соответствии с настройками
отображения, выполненными в диалоговом окне "Параметры реконструкции".
Существует возможность вручную назначить объекты в категории, а также выбрать
или отобразить их по категории.

Назначение объектов в категории реконструкции

В режиме реконструкции объекту можно вручную назначить категорию
реконструкции: существующие, снесенные или новые объекты. Изменение
графических свойств происходит в соответствии с категорией. Отнесение объектов
к соответствующим категориям вручную может потребоваться для 2D объектов,
объектов-многовидовых блоков или обычных блоков, так как эти объекты при
запуске сеанса работы с модулем "Реконструкция" автоматически назначаются в
категорию "Существующий". Более подробную информацию см. в разделе

Работа в

режиме реконструкции

на стр. 622.

При открытом чертеже реконструкции и активном режиме
реконструкции выберите инструмент "Назначение (существующих,
сносимых или новых) объектов" на панели реконструкции.

Действие

Цель

Нажмите

Добавление объектов в
категорию "Снесенный"

Нажмите

Добавление объектов в
категорию "Новый"

Нажмите

Добавление объектов в
категорию "Существую-
щий"

Выберите объекты на чертеже, которым требуется назначить категорию,
и нажмите клавишу ENTER.

Выбранные объекты в результате назначаются в указанную категорию и отображаются
так, как определено для категории на вкладке "Отображение" диалогового окна
"Параметры реконструкции".

Работа над чертежами при активном режиме реконструкции | 631

Выбор объектов по категории реконструкции

В режиме реконструкции можно выбрать все объекты в определенной категории
реконструкции.

При открытом чертеже реконструкции и активном режиме
реконструкции выберите инструмент "Выбор (существующих, сносимых
или новых) объектов" на панели реконструкции.

Действие

Цель

Нажмите

Выбор всех объектов в ка-
тегории "Существующий"

Нажмите

Выбор всех объектов в ка-
тегории "Снесенный"

Нажмите

Выбор всех объектов в ка-
тегории "Новый"

Выбрав объекты, можно выполнить такую команду, как "Удалить".

Отображение объектов по категории реконструкции

В режиме реконструкции при помощи инструмента "Показать/Скрыть" можно
отображать или скрывать все объекты, относящиеся к определенной категории. В
зависимости от текущего состояния объектов, этот инструмент включает или
отключает отображение категории.

Состояние отображения объектов сохраняется в файле чертежа. Оно должно
учитываться при закрытии и повторном открытии чертежа. Если нет уверенности
в том, скрыты ли объекты, выберите инструмент и посмотрите, что произойдет.

➤

При открытом чертеже реконструкции и активном режиме
реконструкции воспользуйтесь средством "Показать/Скрыть".

Действие

Цель

Нажмите

Отображение или скрытие
всех объектов категории
"Снесенный"

632 | Глава 7 Реконструкция

Действие

Цель

Нажмите

Отображение или скрытие
всех объектов категории
"Новый"

Внесение незначительной корректировки

Имеется возможность замораживания и размораживания стен для редактирования
кромок стен вручную. Выбор инструмента "Заморозить стены" временно прерывает
активный режим реконструкции и позволяет отредактировать кромки стен вручную.
Более подробную информацию см. в разделе

Внесение изменений вручную

на стр.

630.

При открытом чертеже реконструкции и активном режиме

реконструкции щелкните

(Замораживание стен) на панели

реконструкции.

Выберите стены и нажмите клавишу Enter.

Скорректируйте кромки стены и нажмите

("Разморозить стены").

Действие режима реконструкции возобновится.

Настройка правил проектирования для реконструкции

Правила проектирования управляют режимом отображения объектов на чертеже,
слоем, на который они назначаются, добавлением префикса или суффикса к имени
слоя или стиля и дублированием определений материалов для просмотра объектов
на 2D разрезах и фасадах. Эти параметры сохраняются в файле чертежа. Более
подробную информацию см. в разделе

Параметры модуля "Реконструкция" для

объектов

на стр. 626.

Изменение экранного представления реконструкции

Можно изменить режим отображения свойств объектов на чертеже в определенных
категориях, разблокировав их, внеся в них по отдельности изменения по типам

Настройка правил проектирования для реконструкции | 633

объектов и сохранив их в стиле отображения для реконструкции. Внесенные
изменения сохраняются в файле текущего чертежа.

Значок блокировки слева от свойства показывает, можно ли изменить это свойство.
Например, в заблокированном состоянии свойство сохраняет исходное отображение
и его изменение не допускается. Если блокировка свойства снимается, все изменения,
внесенные в отображение, отражаются на чертеже.

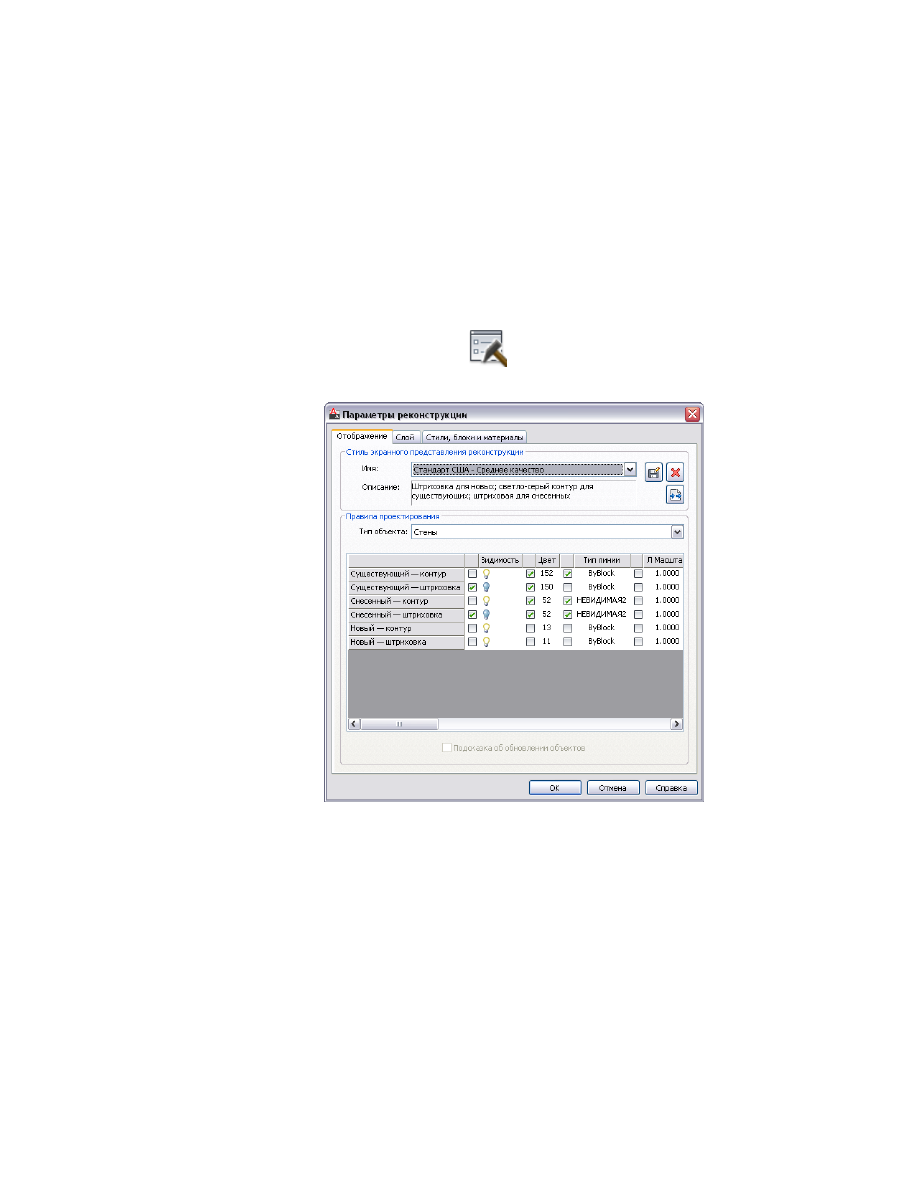

При открытом чертеже реконструкции и активном режиме

реконструкции щелкните

(Параметры) на панели реконструкции.

Выводится диалоговое окно "Параметры реконструкции".

На вкладке "Отображение" выберите стиль экранного представления,
который требуется применить к текущему чертежу, и введите описание.

Стили реконструкции можно изменять и сохранять, удалять, а также
импортировать из внешнего каталога и экспортировать в него.

Выберите тип объектов в области правил проектирования.

634 | Глава 7 Реконструкция

Для категории, которую требуется изменить, слева от соответствующих
свойств установите флажки.

СОВЕТ

Для одновременного изменения нескольких свойств разных

правил проектирования можно удерживать нажатой клавишу Shift
или Ctrl.

Внесите в свойства требуемые изменения.

Выберите "Подсказка" для обновляемых объектов.

Выберите объекты для внесения изменений или нажмите клавишу Enter
для выбора всех объектов.

Изменения, внесенные в свойства определенного типа объекта,
применяются в текущем чертеже.

Редактирование назначений слоев реконструкции

Измените правила проектирования для реконструкции, чтобы переименовать или
переназначить слои для объектов по типу объекта или категории реконструкции.
Эти изменения сохраняются в текущем чертеже. Более подробную информацию см.
в разделе

Параметры модуля "Реконструкция" для объектов

на стр. 626.

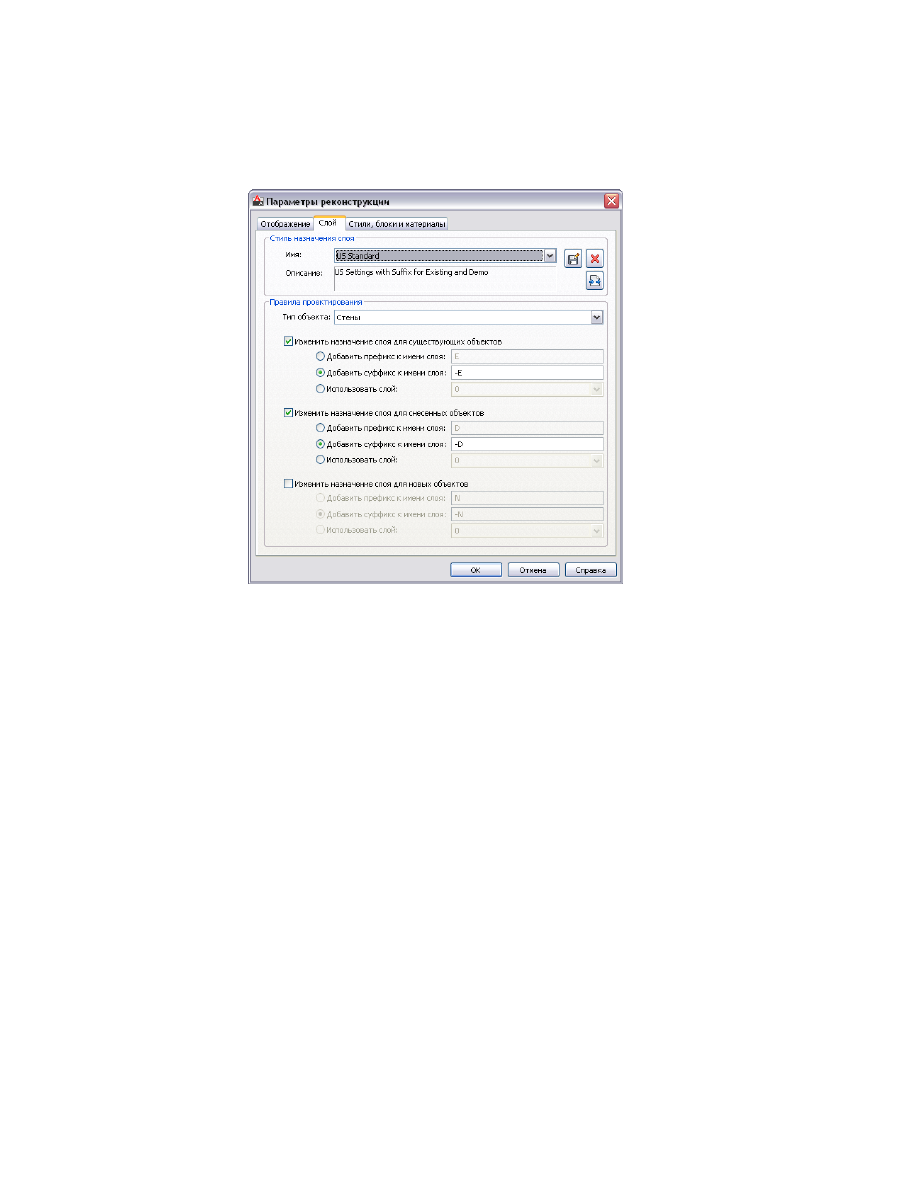

При открытом чертеже реконструкции и активном режиме

реконструкции щелкните

(Параметры) на панели реконструкции.

Выводится диалоговое окно "Параметры реконструкции".

Настройка правил проектирования для реконструкции | 635

Выберите тип объектов в области правил проектирования.

Выберите требуемые категории реконструкции и измените назначения
слоев.

Действие

Цель

Установите переключатель в положение
"Добавить префикс к имени слоя" и укажите
префикс.

добавить префикс к имени
слоя

Установите переключатель в положение
"Добавить суффикс к имени слоя" и укажите
суффикс.

добавить суффикс к имени
слоя

Установите переключатель в положение "Ис-
пользовать слой с именем" и выберите имя.

применить к объектам
другой, существующий
слой

Нажмите "OK".

Настройка правил проектирования для реконструкции | 637

Переименование стилей и блоков по категории
реконструкции

Измените правила проектирования для реконструкции, чтобы автоматически
добавлять префикс или суффикс к именам стилей и блоков в соответствии с
категорией реконструкции объекта. Если префикс или суффикс не задан
предварительно и то же имя стиля или блока существует в другой категории в рамках
чертежа, выдается предупреждение и предоставляется возможность ввода нового
имени вручную. Более подробную информацию см. в разделе

Правила проектирования

для стилей, блоков и материалов

на стр. 628.

При открытом чертеже реконструкции и активном режиме

реконструкции щелкните

(Параметры) на панели реконструкции.

Выводится диалоговое окно "Параметры реконструкции".

Выберите вкладку "Стили, блоки и материалы".

Выберите требуемые категории реконструкции и укажите префикс или
суффикс, который будет добавляться к именам стилей или блоков в
текущем чертеже.

638 | Глава 7 Реконструкция

Установите или снимите флажок "Копировать определения материалов",
чтобы задать режим копирования определений материалов на 2D
разрезах и уровнях.

Нажмите "OK".

Каталог стилей реконструкции

Каталог стилей реконструкции содержит стили отображения и назначений слоев.
Для управления стилями AutoCAD Architecture таких объектов, как стены и окна,
используется Диспетчер стилей.

По умолчанию каталог стилей реконструкции (AecRenovation.dwg) устанавливается
в папку ProgramData\Autodesk\ACA 2011\enu\Styles. Если каталог стилей
реконструкции переименовать или переместить, стили будут отключены и
недоступны. Укажите действительный каталог в диалоговом окне "Параметры
каталога стилей реконструкции".

Настройка правил проектирования для реконструкции | 639

Откройте чертеж реконструкции в режиме реконструкции, затем на
панели "Реконструкция" в раскрывающемся меню "Параметры" выберите

(Каталог стилей).

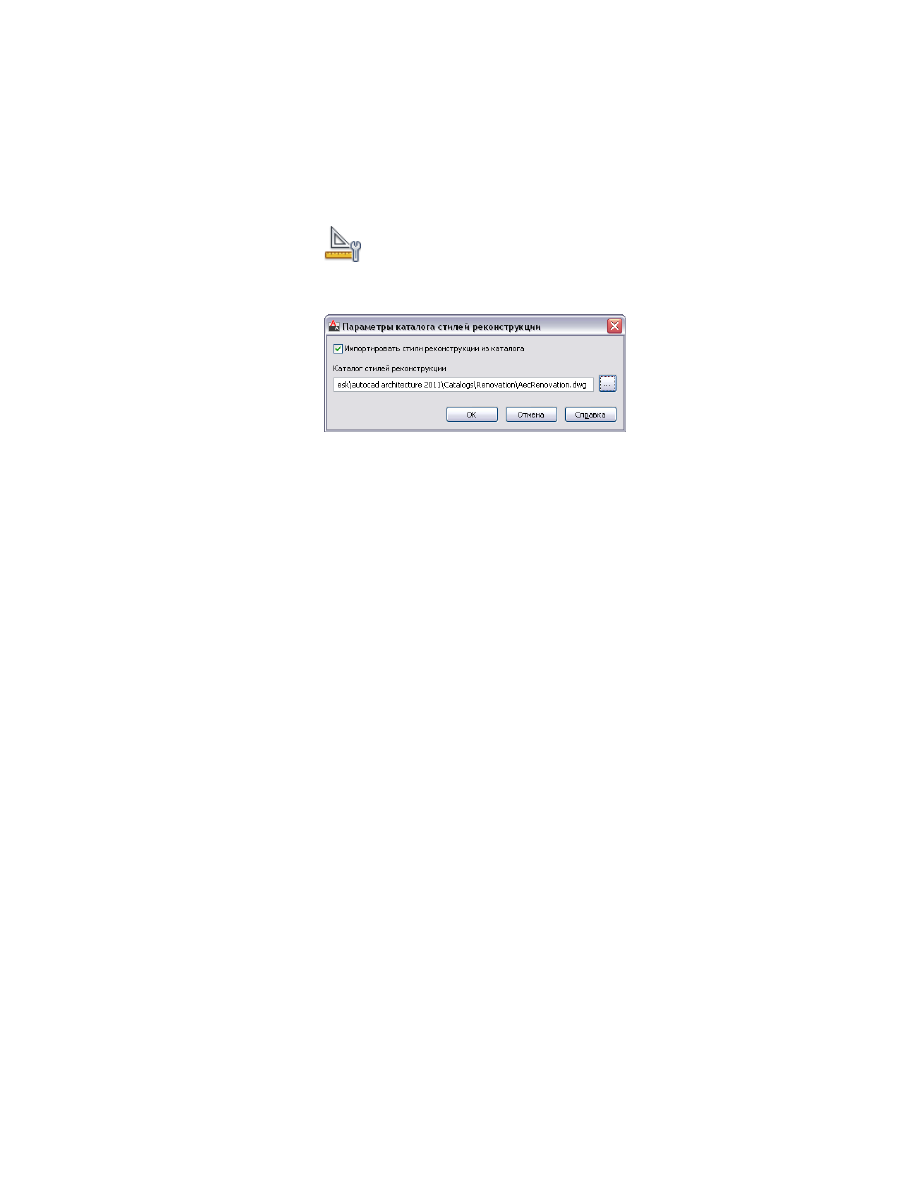

Откроется диалоговое окно "Параметры каталога стилей
реконструкции".

Установите флажок "Импортировать стили реконструкции из каталога",
чтобы заполнить чертежи всеми стилями реконструкции, доступными
в указанном каталоге.

Снимите флажок "Импортировать стили реконструкции из каталога",
чтобы включить в новые чертежи только стандартные стили.

Откройте папку каталога стилей реконструкции, который необходимо
использовать.

Нажмите "OK".

640 | Глава 7 Реконструкция

Стандарты проекта

Функция "Стандарты проекта" позволяет определять, сохранять и синхронизировать стандарты во
всех чертежах проекта AutoCAD Architecture. Стандарты проекта включают стандартные стили,
графические параметры и стандарты AutoCAD, которые используются во всех чертежах проекта.
Стандартные стили и графические параметры определяются в одном или нескольких чертежах
стандартов, связанных с проектом. Чертежи проекта можно синхронизировать с этими стандартами
на всем жизненном цикле проекта - автоматически или по требованию. Кроме того, с проектом можно
связать указанные палитры инструментов или Библиотеку компонентов.

Терминология стандартов проекта

чертеж проекта

Файл чертежа, входящий в состав проекта AutoCAD Architecture.

Чертеж должен быть частью проекта, причем к нему должен быть доступ из проекта
и его можно было бы синхронизировать со стандартами проекта.

чертеж стандартов

Файл (с расширением DWG, DWT, DWS), содержащий стандартные

стили и графические параметры, связанные с проектом. Если чертежи стандартов
содержат стандарты, характерные для проекта, их можно разместить в отдельной папке
внутри папки проекта; если они содержат стандарты, характерные для отдела или
компании, то папку с чертежами стандартов можно разместить вне папки проекта.

Чертежи стандартов можно пересылать по электронной почте или архивировать.

стандартный стиль или режим настройки экрана

Стиль или режим настройки экрана,

определенный как стандартный для конкретного проекта. Чтобы определить стиль
или режим настройки экрана как стандартный, его нужно поместить в чертежи
стандартов. Типы стандартных стилей и режимов настройки экрана:

■

стили объектов (например стили стен, стили дверей и т.п.)

■

определение наборов характеристик

■

характеристики объектов

■

стили спецификаций

641

■

определения классификации

■

стили темы отображения

■

стили ключей слоев

■

определения маскирующего блока

■

определения материалов

■

определения многовидовых блоков

■

определения профилей

■

графические свойства

■

наборы ЭП

■

конфигурации экранных представлений

Нестандартизированный стиль или режим настройки экрана

Стиль или режим

настройки экрана в чертеже проекта, для которого нет соответствующего объекта в
чертежах стандарта проекта.

версия

Процесс записи изменений в стандартные стили и режимы настройки экрана

проекта. При изменении в чертежах стандартов стандартных стилей и режимов
настройки экрана им должна быть присвоена версия. Если создана новая версия, во
время следующей синхронизации стиль или режим настройки экрана распознается
как измененный, что позволяет должным образом обновить чертеж проекта.

Нестандартная версия стандартного стиля или режима настройки экрана

Когда

стандартные стили и режимы настройки экранов изменяются в чертеже проекта или
в чертеже стандартов проекта, им присваивается версия. Версия стандартного стиля
может, например, представлять дату: 14 июля 2006 г. Предыдущая версия может
датироваться неделей раньше - 7 июля 2006 г.

Если во время синхронизации определяется, что версия стиля или режима настройки
в чертеже проекта имеет дату, не обнаруженную в чертеже стандартов проекта
(например, версия датируется 12 июля 2006 г.), такой версии присваивается метка
"нестандартной версии" стиля или режима настройки экрана проекта.

старая версия стандартного стиля или режима настройки экрана

Если во время

синхронизации в описанном выше примере определяется, что версия стиля или
режима настройки экрана в чертеже проекта датируется 7 июля 2006 г., то стилю или
режиму настройки присваивается метка "старая версия", так как в чертеже стандартов
проекта такая версия существует, но она обновлена новой версией от 14 июля 2006
г 14, 2006.

642 | Глава 8 Стандарты проекта

синхронизация

Процесс проверки чертежа или проекта по отношению к связанным

стандартам для определения и устранения несоответствия версий между стандартами
и проектом. Синхронизацию можно выполнять в фоновом режиме, запускать
автоматически с подсказкой пользователю или выполнять вручную.

группа палитр инструментов проекта

С каждым проектом автоматически

связывается группа палитр инструментов проекта. Можно указать ссылку на группу
палитр инструментов в место совместного доступа или скопировать ее на все
компьютеры пользователей.

инструменты проекта

Инструментами проекта являются заданные для проекта

инструменты в палитре инструментов. Чтобы убедиться, что всегда используется
текущее определение стиля, инструменты, характерные для проекта, должны
непосредственно указывать на стили в чертеже стандартов.

местоположение чертежа стандартов

Если чертежи стандартов, каталоги и

библиотеки расположены в каталоге проекта, они рассматриваются как характерные
для проекта. Например, если проект используется в качестве шаблона для нового
проекта, все файлы из каталога стандартов копируются в каталог нового проекта, в
новом проекте их можно изменять и переписывать. Файлы стандартов, размещенные
вне каталога проекта, при создании нового проекта не копируются; в существующем
и новом проекте на их исходное местоположение указывают ссылки. Это подходит
для файлов со стандартами компании, которые остаются неизменными в различных
проектах.

Общие сведения о стандартах проекта

Стандартные стили и графические параметры для проекта определены и хранятся
в одном или нескольких чертежах стандартов, связанных с проектом. Это позволяет
организовывать чертежи стандартов различными способами. Например, можно
установить один чертеж стандартов для стилей, другой - для графических параметров,
третий - для таких компонентов AutoCAD, как слои, размерные стили, текстовые
стили и типы линий. Или можно поместить все стили стен в один чертеж стандартов,
а все определения наборов характеристик и представление данных - в другой.

Доступ к стандартам проекта может осуществляться из различных форматов файлов
AutoCAD. Их можно сохранять в одном или нескольких файлах (DWG), шаблонах
чертежах (DWT) или в чертежах стандартов AutoCAD (DWS). Каждый из таких
файлов может быть связан с проектом в качестве чертежа стандартов.

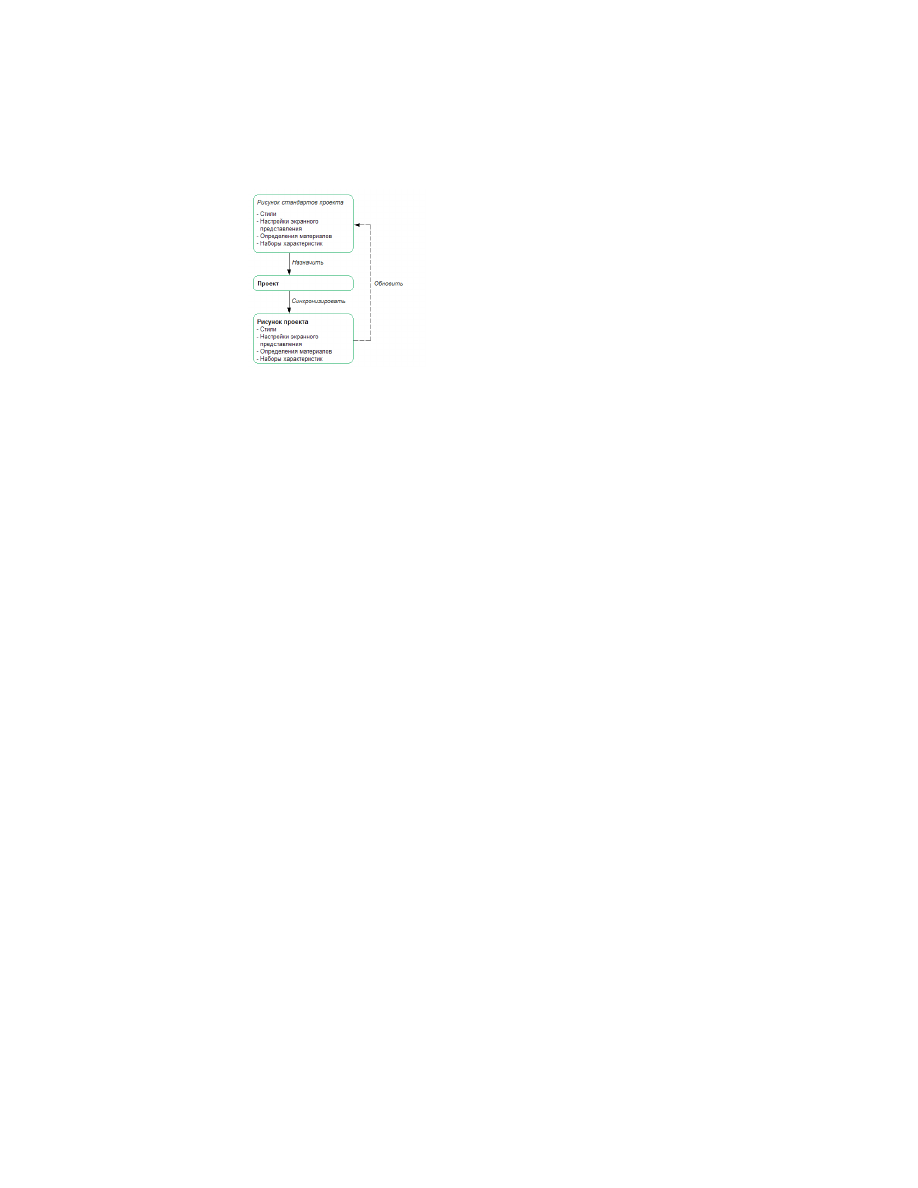

В любое время жизненного цикла проект можно сравнить со стандартами проекта,
при наличии несоответствия версий между стандартами и чертежами проекта, проект
синхронизируется со стандартами. Кроме того, при необходимости стандарты можно
обновить из чертежей проекта.

Общие сведения о стандартах проекта | 643

AD-стандарты

AD-стандарты для проекта включают все элементы Диспетчера стилей и Диспетчера
экранных представлений. Синхронизация включает стандартные объекты AD,
которые можно обновлять из чертежа проекта.

Стандартные объекты AD включают следующие элементы:

■

стили объектов (например, стили стен, стили дверей и т.п.)

■

определения наборов характеристик

■

форматы характеристик объектов

■

стили спецификаций

■

определения классификации

■

стили темы отображения

■

стили ключей слоев

■

определения маскирующего блока

■

определения материалов

■

определения многовидовых блоков

■

определения профилей

■

графические свойства

■

наборы ЭП

■

конфигурации экранных представлений

644 | Глава 8 Стандарты проекта

Информация о спецификации стандартов

Стандарты проекта позволяют определять и распределять в проекте определения
наборов характеристик объектов, форматы характеристик объектов, стили
спецификаций и марки объектов. Определения наборов характеристик, форматы
характеристик объектов и стили спецификаций можно создавать в Диспетчере
стилей, доступ также осуществляется через Диспетчер стилей. Доступ к маркам
спецификаций выполняется через палитры инструментов проекта.

Стандартные определения материалов

Можно создавать определения материалов и распределять их по проекту. Материалы
являются составной часть стилей объектов и должны храниться в тех же самых
чертежах стандартов, что и ссылающиеся на них объекты стилей.

Стили ключей слоев

В чертеже стандартов проекта записываются стили ключей проекта, распределяемые
затем по проекту. В стандартах проекта не задаются стандарты именования слоев.
Если требуется связать стандарт именования слоев с проектом, необходимо связать
его с шаблоном чертежа, который используется для элементов, конструкций, видов
и листов.

Профили

Определения профилей проекта определяется в одном или нескольких чертежах
стандартов проекта. Многие объекты используют профили, например
формообразующие элементы или стили окон.

Определения классификации

Для проекта в одном или нескольких чертежах стандартов может быть определен
набор определений классификации. Классификации используются в качестве
инструмента отчетов и отображения объектов зданий. Классификации прикреплены
к стилям объектов. Если классификацию требуется использовать в стиле стандартов
проекта, то храниться классификация должна в том же самом чертеже стандартов,
что и стиль объекта, на который она ссылается.

Графические параметры

Для проекта можно задать стандартные экранные представления, наборы ЭП и
конфигурации ЭП. Это обеспечивает одинаковое отображение объектов чертежа
проекта. Для проекта можно задать только один чертеж стандартов представления.

AD-стандарты | 645

Стандарты AutoCAD

Функция стандартов проекта включает утилиту контроля стандартов AutoCAD, что
позволяет пользователям назначать для компонентов AutoCAD один или более
файлов DWS. Компоненты AutoCAD, которые могут включаться в контроль
стандартов:

■

стили размеров AutoCAD

■

слои AutoCAD

■

текстовые стили

■

типы линий

При задании стандартов AutoCAD для проекта создается пакетный файл контроля
CHX. Файл CHX содержит все чертежи проекта, которые должны проверяться, и
все указанные файлы DWS, по чертежам которых должна выполняться проверка.
Этот пакетный файл можно использовать для проверки всего проекта или в ручном
режиме для проверки отдельных чертежей проекта. Более подробные сведения см.
в разделе

Синхронизация проекта со стандартами AutoCAD

на стр. 711 и

Синхронизация чертежа проекта со стандартами AutoCAD

на стр. 713.

Стандартные инструменты

Доступ и организация стандартных стилей может выполняться с помощью
инструментов. В Библиотеке компонентов можно задать палитры инструментов и
библиотеку проекта, к которым будет обеспечен быстрый и простой доступ. Более
подробные сведения см. в разделе

Настройка стандартных инструментов в проекте

на стр. 665.

Группа палитр инструментов проекта

Можно задать группу палитр инструментов проекта, в которой содержатся
стандартные стили проекта. Можно задать общую группу палитр инструментов в
общем ресурсе сети или скопировать группу палитр инструментов проекта на
локальные компьютеры пользователей.

Стандартная библиотека компонентов

В панели Диспетчера структуры проекта появится значок запуска Библиотеки
компонентов. Можно определить пользовательскую Библиотеку компонентов,
которая будет открываться по умолчанию при запуске Библиотеки компонентов из
Диспетчера структуры проекта. Используя возможность создания каталога

646 | Глава 8 Стандарты проекта

инструментов из существующих чертежей, см. описание в разделе

Создание каталога

стандартных инструментов проекта

на стр. 670, можно легко задать для проекта

стандартные инструменты и каталоги.

Синхронизация проекта

На протяжении жизненного цикла проекта стандарты могут изменяться. Например,
может изменить свой шаблон штриховка, связанная с компонентом стены, или могут
добавиться характеристики к определению набора характеристик. В таких случаях
проект необходимо синхронизировать с измененными стандартами. Можно
сконфигурировать стандарты проекта таким образом, что чертежи проекта при
открытии будут автоматически проверяться и обновляться по отношению к
стандартам. Можно также в любое время вручную запустить синхронизацию для
чертежа проекта или проекта в целом, или можно сконфигурировать стандарты для
синхронизации в ручном режиме независимо от общей настройки синхронизации
проекта.

Общее представление процесса. Использование в проекте
стандартов

Настройка и использование в проекте стандартов включает следующие действия.

Создание в одном или более чертежах стандартов стандартных стилей,
графических параметров и компонентов AutoCAD.

Чертежами стандартов могут быть файлы чертежей (DWG), шаблоны
чертежей (DWT) или файлы стандартов AutoCAD (DWS).

Можно создать различные файлы стандартов проекта для различных
стилей, графических представлений и компонентов AutoCAD.

По желанию можно создать каталог инструментов, который использует
стили определения инструментов из чертежей стандартов.

Также можно создать Библиотеку компонентов, которая будет
использоваться во всем проекте.

Привязка чертежей стандартов к проекту

Если для стилей задано несколько чертежей стандартов, следует указать
какой именно чертеж стандарта должен контролировать тип стиля.

Настройка режима синхронизации проекта

В зависимости от технологического процесса проекта можно выбирать
различные режимы синхронизации. Например, можно задать

Синхронизация проекта | 647

синхронизацию чертежей проекта со стандартами при открытии, или
задать только ручной режим синхронизации.

Добавление стандартных стилей и графических параметров к чертежам
проекта может осуществляться:

■

с помощью инструментов из стандартных палитр;

■

с помощью инструментов из стандартной Библиотеки компонентов.

■

Копирование стилей и графических представлений из чертежей
стандартов с помощью Диспетчера стилей и Диспетчера экранных
представлений

Синхронизация чертежей проекта со стандартами проекта Чертежи
проекта можно синхронизировать автоматически во время открытия
или вручную.

Обновление всех несогласованных объектов

Использование стандартов проекта

Стандарты проекта обеспечивают согласование по всему проекту.

Далее демонстрируется, как использовать стандарты в проекте.

■

При открытии чертежа проекта стили и графические параметры
синхронизируются со связанными стандартами проекта. В зависимости от
параметров стандартов, пользователь может либо по предложению обновить
несинхронизированные объекты, либо они могут обновиться автоматически.

■

Администратор САПР выполняет изменения стиля в чертеже стандартов,
назначает изменениям версию, сохраняет и закрывает чертеж стандартов. При
следующем открытии чертежа проекта его можно синхронизировать с
измененным стилем так, чтобы он соответствовал версии в файле стандартов.

■

Пользователь получает чертеж проекта от другого пользователя или
субподрядчика и выполняет проверку стандартов, чтобы выяснить, используются
ли в чертеже нестандартизированные стили или графические представления,
или нуждаются ли они в обновлении. Пользователь может обновить старые стили
и графические параметры или проигнорировать их.

■

Администратор САПР задает для проекта Библиотеку компонентов по умолчанию.
Когда пользователь запускает Библиотеку компонентов из Диспетчера структуры
проекта, отображается библиотека проекта. Пользователь может перетащить в
чертеж проекта стандартные инструменты.

648 | Глава 8 Стандарты проекта

■

Для создания каталога стандартных инструментов на основе существующего
проекта администратор САПР открывает "Генератор каталога AD инструментов",
просматривает проект и создает каталог инструментов из чертежей проекта.
Новый каталог добавляется в Библиотеку компонентов и подключается к проекту.
Инструменты можно использовать из Библиотеки компонентов непосредственно
в проекте или можно создать для проекта отдельную группу палитр инструментов.

■

При передаче проекта субподрядчику администратор САПР создает пакет
отправки по электронной почте, в котором содержатся все файлы чертежей
проекта, чертежи стандартов и каталоги стандартов, а также стандартная
Библиотека компонентов. Субподрядчик разворачивает пакет и получает доступ
к стандартным объектам, которые может использовать в субподрядных проектных
работах.

■

Администратор САПР создает для стандартов иерархическую структуру.
Некоторые стандарты характерны для проекта, тогда как другие характерны для
заказчика или для общих стандартов компании. Некоторые из чертежей
стандартов, имеющие разные местоположения, могут копироваться и
перезаписываться для определенного проекта, тогда как на другие используются
ссылки из центрального местоположения и такие стандарты используются только
для чтения.

Предварительные условия работы со стандартами проекта

Для эффективной работы с функцией стандартов проекта, следует учитывать
следующее.

■

Стандарты проекта могут использоваться только с проектами. Чертеж должен
быть частью проекта, причем таким образом, чтобы его можно было
синхронизировать со стандартами проекта. Стандарты проекта нельзя применять
к чертежам, не входящим в проект. В автономные чертежи можно копировать
стандарты стилей и графические параметры, но их нельзя синхронизировать при
изменении стандартов.

■

Если требуется, стандарты проекта могут распределяться среди нескольких
чертежей стандартов. Однако, может быть только один чертеж, в котором
хранятся графические параметры проекта.

■

Стандарты проекта могут храниться в файлах DWG, DWT и DWS.

■

Стандарты AutoCAD для стилей, текстовые стили, типы линий и размерные
стили AutoCAD должны размещаться в файлах DWS.

Предварительные условия работы со стандартами проекта | 649

■

Для работы со стандартами проекта должна быть доступна загрузка по
требованию. Системная переменная XLOADCTL должна иметь значение 2
(значение по умолчанию).

Настройка стандартов в проекте

Можно задать один или более файлов в качестве источников для стандартных стилей
и графических параметров. Также можно определить опции синхронизации стилей
и графических параметров со стандартами. Кроме того, для слоев AutoCAD, стилей
размеров, текстовых стилей и типов линий можно настроить файлы DWS.

Создание нового проекта с заданными стандартами

Самый быстрой и простой способ создания нового проекта со связанными с ним
стандартами заключается в использовании в качестве шаблона существующего
проекта со стандартами. При использовании существующего проекта в качестве
шаблона, в новый шаблон копируются следующие файлы и структуры:

■

все DWG и XML файлы проекта

■

файлы AD стандартов

■

файлы стандартов AutoCAD

■

параметры синхронизации стандартов проекта

■

шаблон подшивки

■

элементы проекта

■

пути к шаблонам чертежа

■

ключевые заметки и пути к базе данных компонентов детали

■

группа палитр инструментов проекта

■

путь к корневому каталогу библиотеки инструментов

■

Библиотека компонентов проекта

650 | Глава 8 Стандарты проекта

AutoCAD Architecture 2011. Руководство пользователя (глава 7-10) - часть 1
