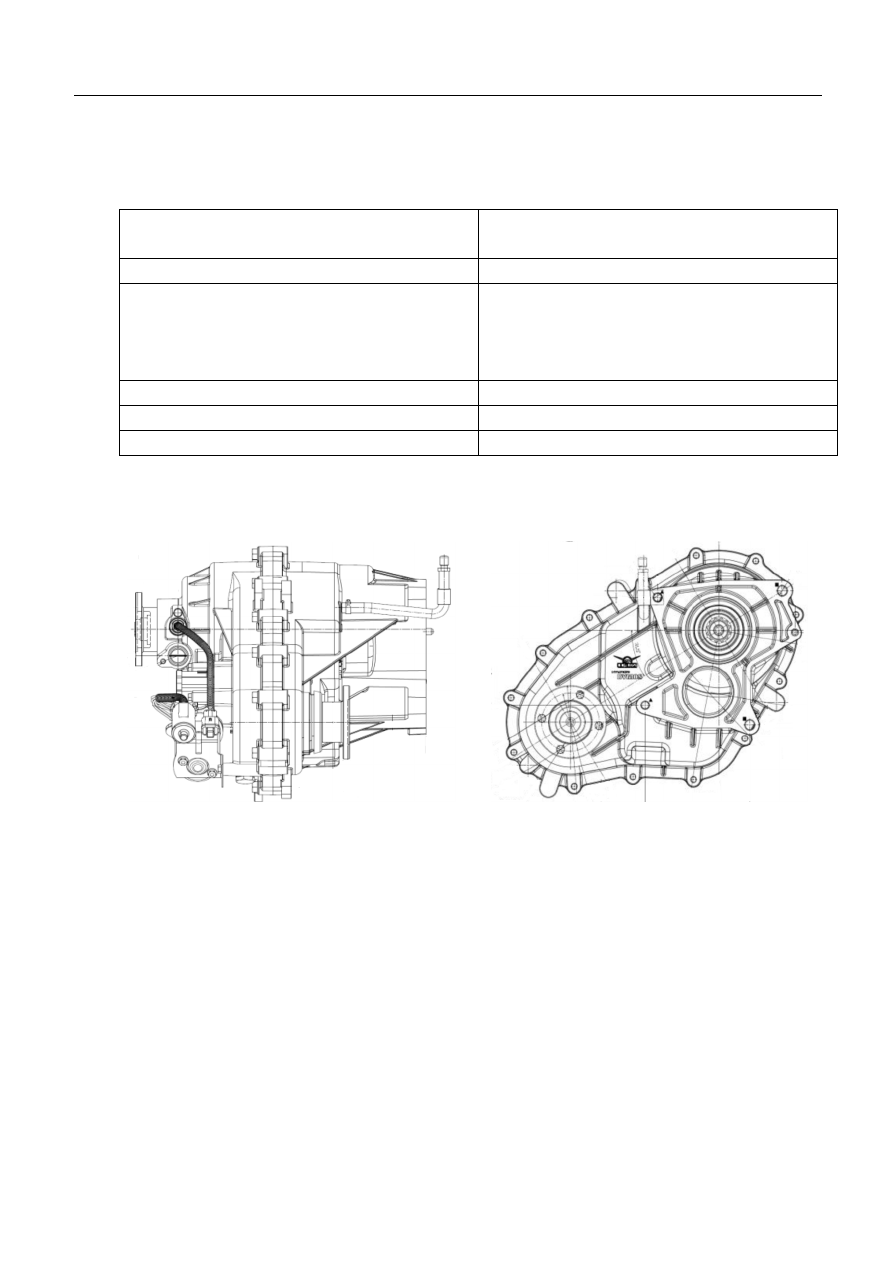

Раздаточная коробка с электроуправлением
___________________________________________________________________________________________
пробку (1). Затянуть с усилием 6.0~6.5
кгс∙м.
5. Установить уплотнитель (2) и
сливную пробку (3). Затянуть до 6.0~6.5
кгс∙м.

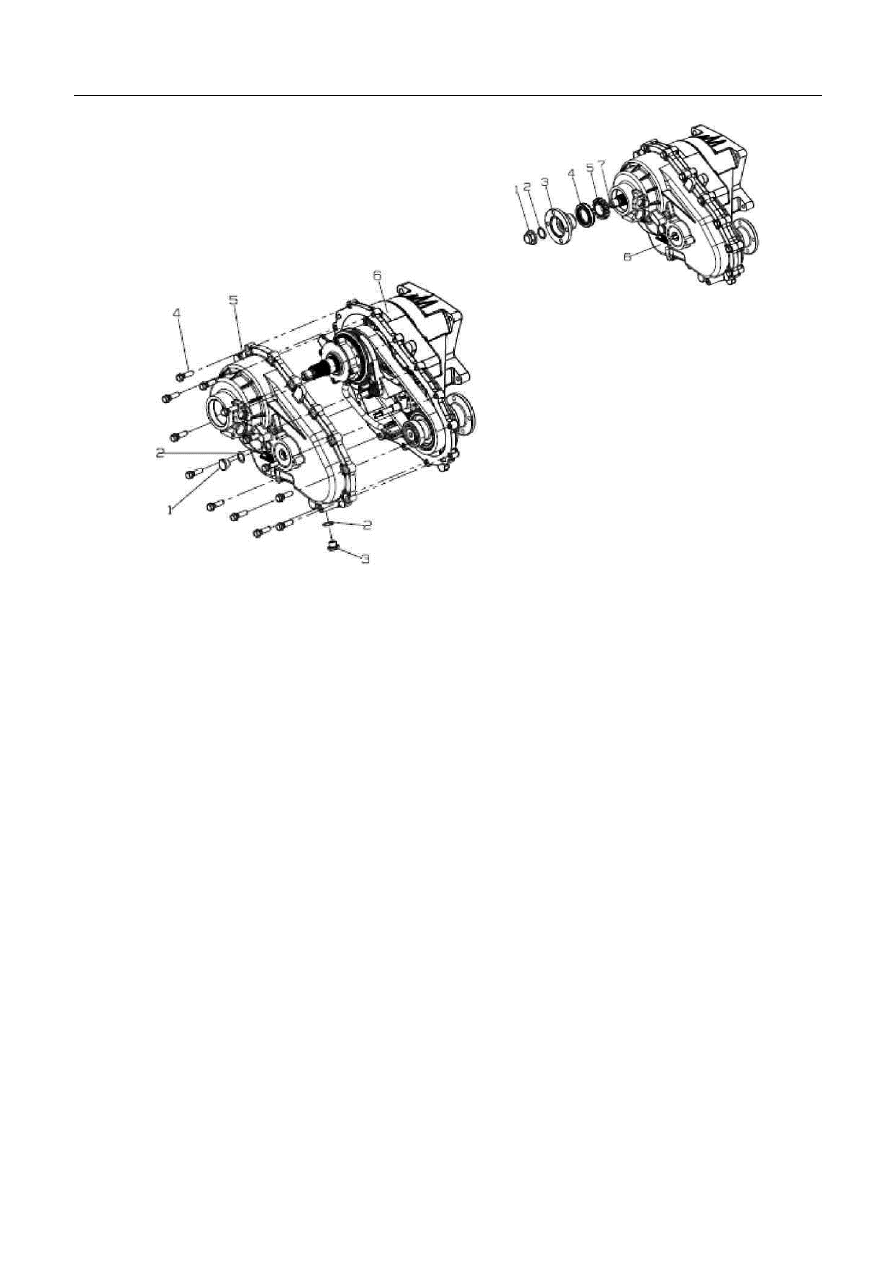

1. Заливная пробка
2. Уплотнитель
3. Сливная пробка
4. Болт
5. Задний картер в сборе
6. Передний картер в сборе
Фланец карданной передачи
1. Установить датчик (5) в задний
выходной вал (7).
2. Прижать
новый
масляный
уплотнитель (4) к заднему картеру в
сборе (6).
.
3. Установить фланец (3) в задний
выходной вал (7) .
4. Установить шайбу (2) в задний
выходной вал (7).
5. Установить гайку (1) в задний
выходной вал (7). Затянуть
моментом 23~27 кгс∙м.
1. Гайка крепления фланца
2. Шайба
3. Фланец
4. Манжета
5. Колесо синхронизации датчика скорости
6. Задний картер в сборе
7. Задний выходной вал

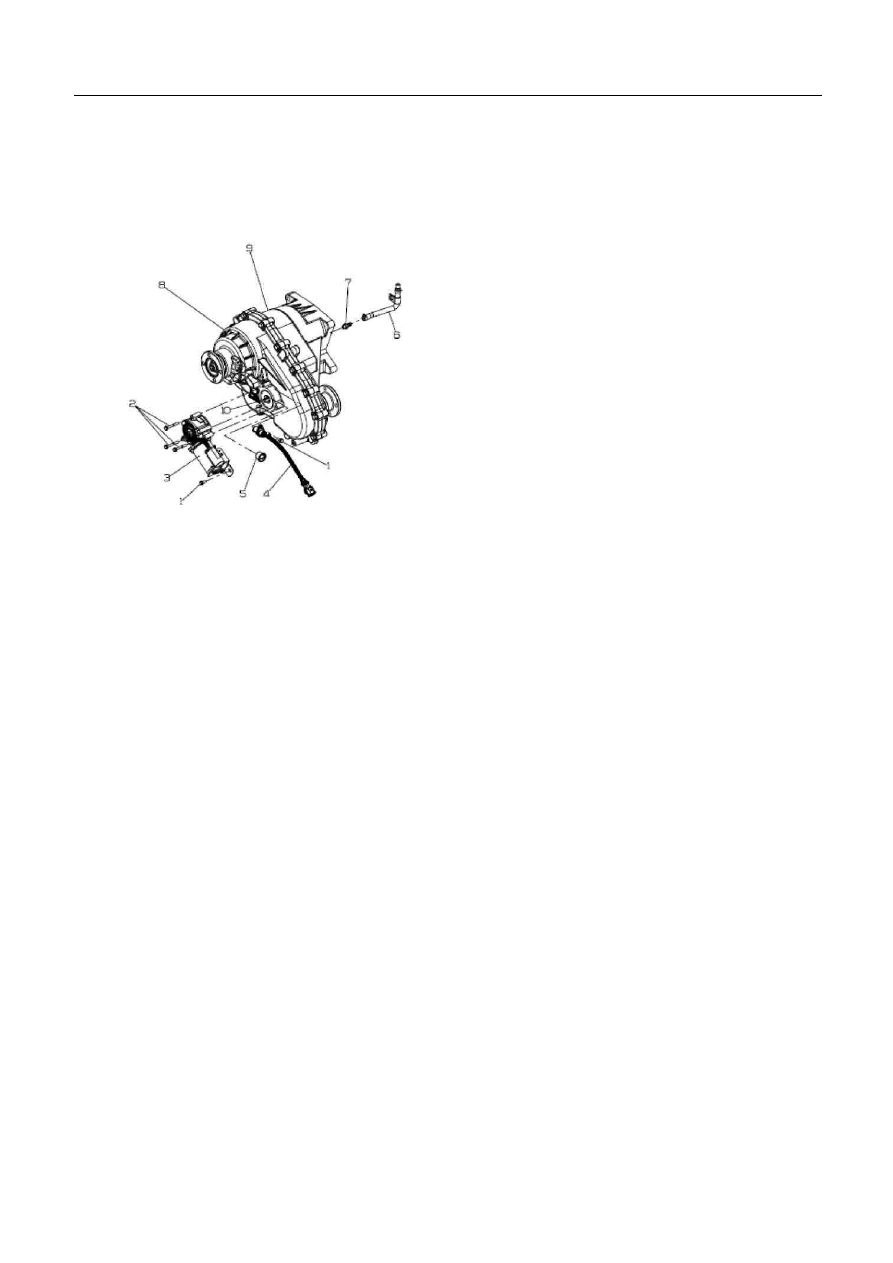

Электрический двигатель
1. Непрерывно нанести 0.8мм
герметика (Loctite 587 or Loctite 5060)
вокруг всего заднего картера (8)
являющимся опорной поверхностью
для мотора в сборе (3). Герметик
должен лежать посредине линии
разъема. Нанесите его вокруг
отверстий для болтов. Удалите
излишки герметика.
2. Установить двигатель в сборе (3)
так, чтобы треугольная прорезь в
двигателе была выровнена с
распределительным валом (10).
Установить двигатель в сборе (3) в
соприкосновении с задним корпусом
(8) и сравняйте монтажные отверстия.
3. Установить три болта (2). Затяните
их с усилием 0.8~1.2 кгс∙м.
4. Установить болт кронштейна (1).
Затяните до 0.4~0.6 кгс∙м.
5. Установить датчик скорости (4) и
болт (1) в задний картер (8).
Подтянуть болты до 0.4~0.6 кгс∙м.
6. Установить пробку (7) на передний
картер (9). Подтянуть до 1.2~1.8 кгс∙м.
7. Завернуть винт пробки (7) с тефлоновой
лентой на 3-4 оборота. Затем установить
трубу клапана выпуска воздуха в сборе
