Раздаточная коробка с электроуправлением

___________________________________________________________________________________________







1. Пробка заливного отверстия
2. Уплотнитель
3. Пробка сливного отверстия
4. Болт
5. Задний картер
6. Передний картер


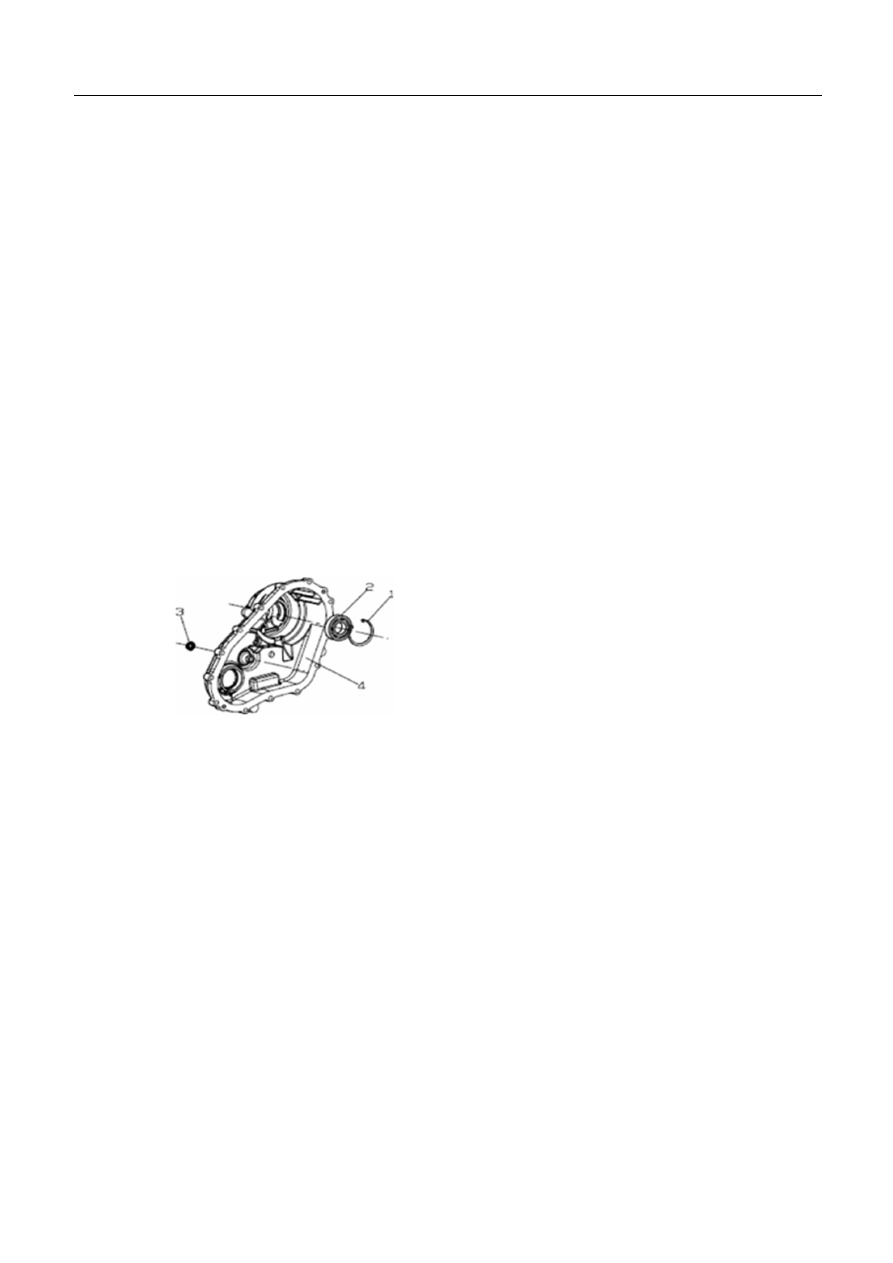

Задний картер

1.  Снять стопорное кольцо (1)
2.  Снять подшипник (2)
3.  Снять манжету (3)







1. Стопорное кольцо
2. Выходной подшипник
3. Масляный уплотнитель привода
4. Задний картер

















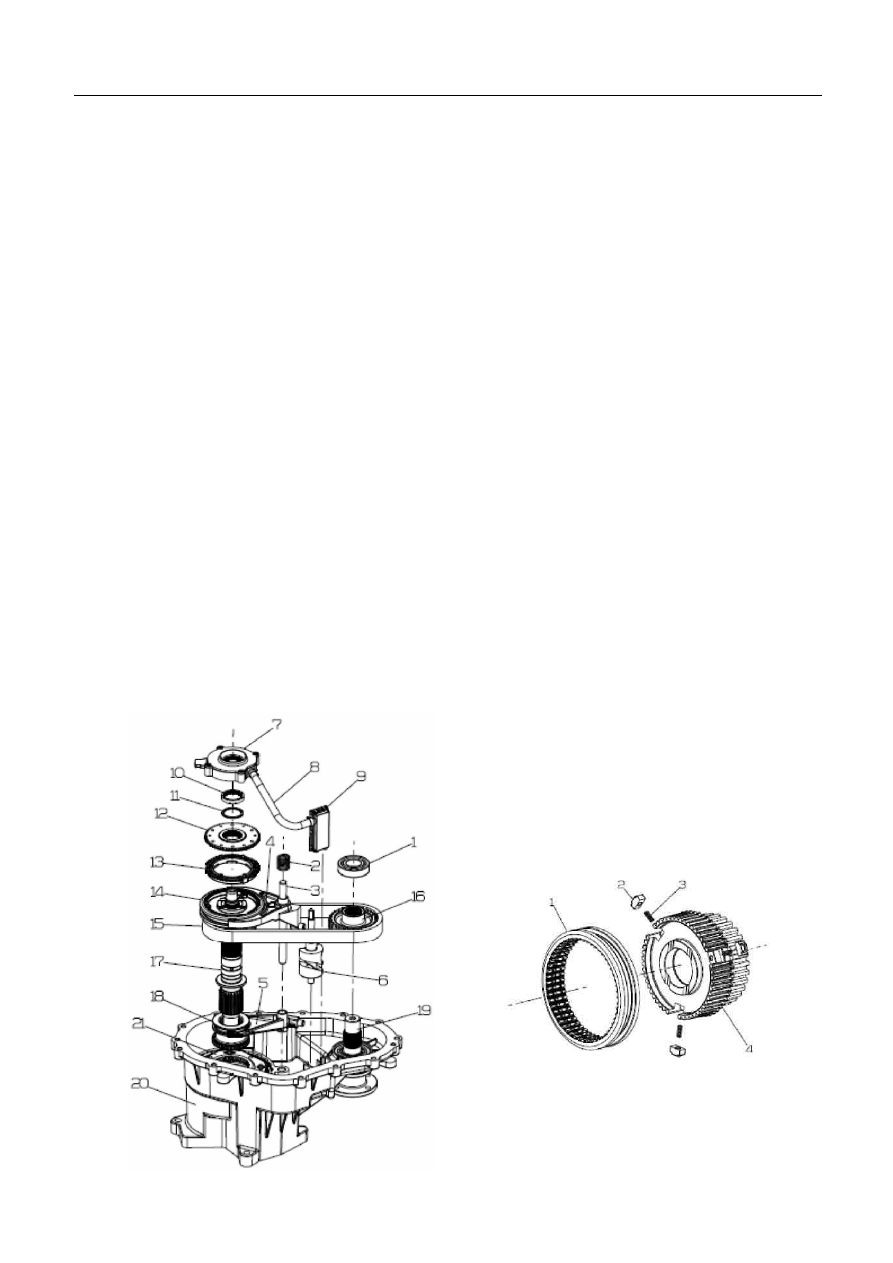

Детали привода и переключения

1. Снять подшипник (1) с помощью

Раздаточная коробка с электроуправлением

___________________________________________________________________________________________

съемника.

2. Снять возвратную пружину (2).

3. Снять шток (3).

4. Снять вилку 2H/4H (4).

5. Снять вилку H/L (5).

6. Снять распределительный вал (6).

7. Снять масляной насос в сборе (7) и

отделите трубку масляного насоса в

сборе (8) и масляной фильтр (9).

8. Снять сальник (10)

9. Снять стопорное кольцо (11).

10. Снять ступенчатый шкив (12).

11. Снять кольцо синхронизатора в

сборе (13).

12.  Вынуть  ведущую  шестерню  в

сборе  (14),  цепь  (15)  и  ведомую

шестерню

(16)

вместе

с

выходными

валами

(передним

и

задним).

13. Снять задний выходной вал (17).
14. Снять втулку H/L (18).



1. Передний выходной подшипник
2. Возвратная пружина
3. Направляющая
4. Вилка 2H/4H
5. Вилка Hi/Low
6. Распределительный вал
7. Масляный насос в сборе
8. Трубка масляного насоса в сборе
9. Масляный фильтр



10. Уплотнитель масляного насоса
11. Стопорное кольцо
12. Конус
13. Кольцо синхронизатора в сборе
14. Ведущая шестерня в сборе
15. Цепь
16. Ведомая шестерня
17. Задний выходной вал
18. Втулка Hi/Low
19. Передний выходной вал
20. Передний картер
21. Планетарная передача в сборе









Ведущая шестерня в сборе

1.  Вынуть  втулку  2H/4H  (1)  и

отделить  три  плунжера  (2)  и

пружины (3) от ведущей звездочки

в сборе.





1. Втулка 2H/4H
2. Плунжер
3. Пружина
4. Ведущая шестерня в сборе

Раздаточная коробка с электроуправлением

___________________________________________________________________________________________







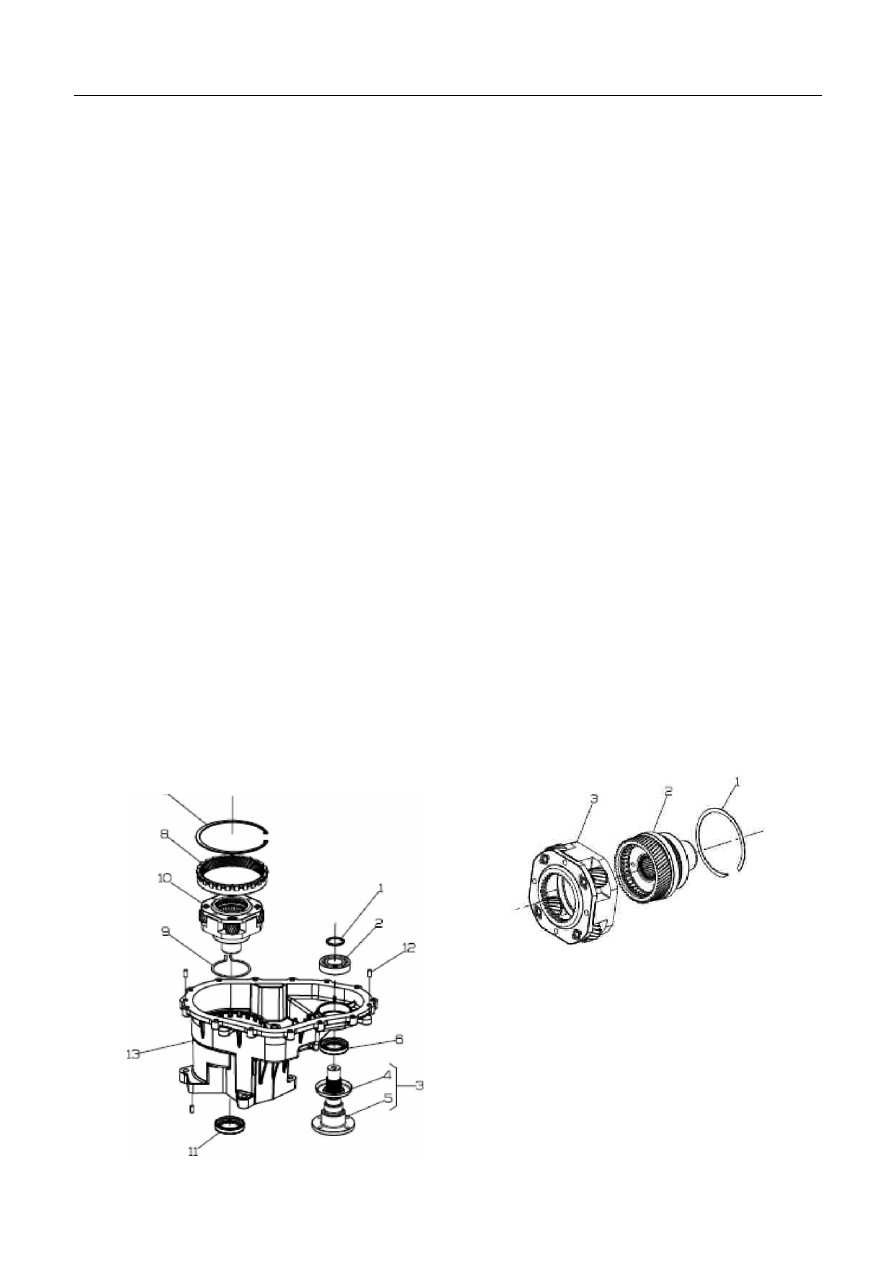

Передний картер

1. Снять стопорное кольцо (1).
2. Снять подшипник (2).
3. Отделить передний выходной вал в
сборе (3) от переднего картера.
4. Выпрессовать дефлектор (4) из
переднего выходного вала (5) только,
если требуется замена.
5. Снять масляный уплотнитель (6).
6. Снять стопорное кольцо (7).
7. Вынуть зубчатый венец (8) из
переднего картера.
8. Ослабить стопорное кольцо (9) и
вынуть планетарную передачу в сборе
(10).
9. Снять стопорное кольцо (9).
10. Снять масляный уплотнитель (11).
11. Снимать три установочных штифта
(12) с переднего картера (13) только,
если они ослабли или повреждены.






1. Стопорное кольцо
2. Выходной подшипник
3. Передний выходной вал в сборе
4. Отражатель
5. Передний выходной вал
6. Масляный уплотнитель на выходе
7. Стопорное кольцо
8. Зубчатый венец
9. Стопорное кольцо
10. Планетарная передача в сборе
11. Масляный уплотнитель на входе
12. Установочный штифт
13. Передний картер



Планетарная передача

1. Снять стопорное кольцо (1).

2. Отделить входной вал в сборе (2) от
несущего корпуса подшипника (3).

3. Не разбирать несущий корпус (3),
если деталь повреждена, заменить
деталь новой.









1. Стопорное кольцо
2. Входной вал в сборе
3. Несущий корпус

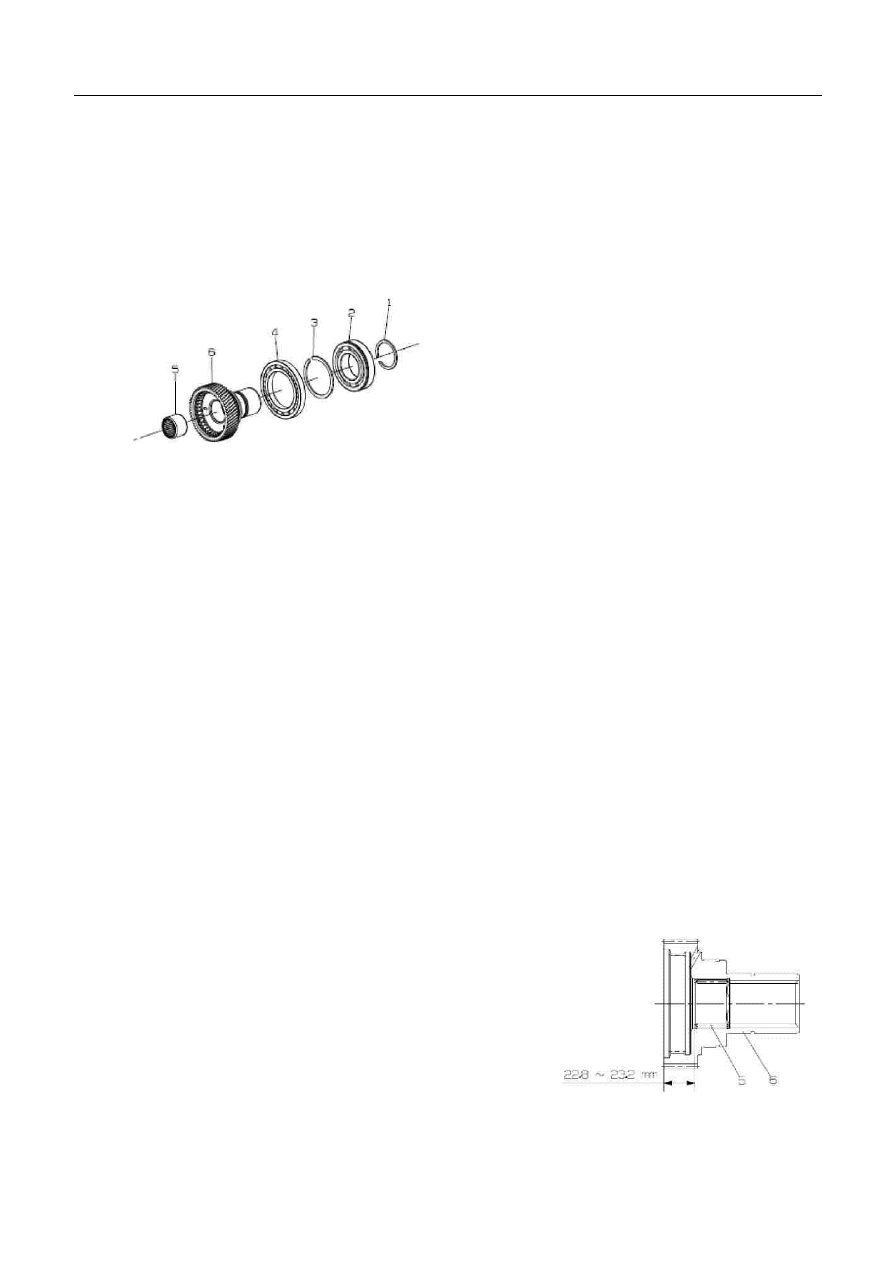

Входной вал

1. Снять стопорное кольцо (1).

Раздаточная коробка с электроуправлением

___________________________________________________________________________________________

2. Снять подшипник (2).

3. Снять стопорное кольцо (3).

4. Снять подшипник (4).

5.  Вынуть на игольчатый подшипник (5)

входного вала (6) только если требуется

замена.



1. Стопорное кольцо
2. Входной подшипник
3. Стопорное кольцо
4. Основной подшипник
5. Игольчатый подшипник
6. Входной вал























































СБОРКА



Примечание



•  Очистить  снятые  детали  и  все

уплотнительные

поверхности

и

высушить сжатым воздухом.



Входной вал в сборе



1.  Если  игольчатый  подшипник  (5)

был  снят  для  замены,  расположите
новый

в

нижнем

отверстии

входного вала (6) и запрессуйте его
как показано.
