Ремонт карбюратора

93

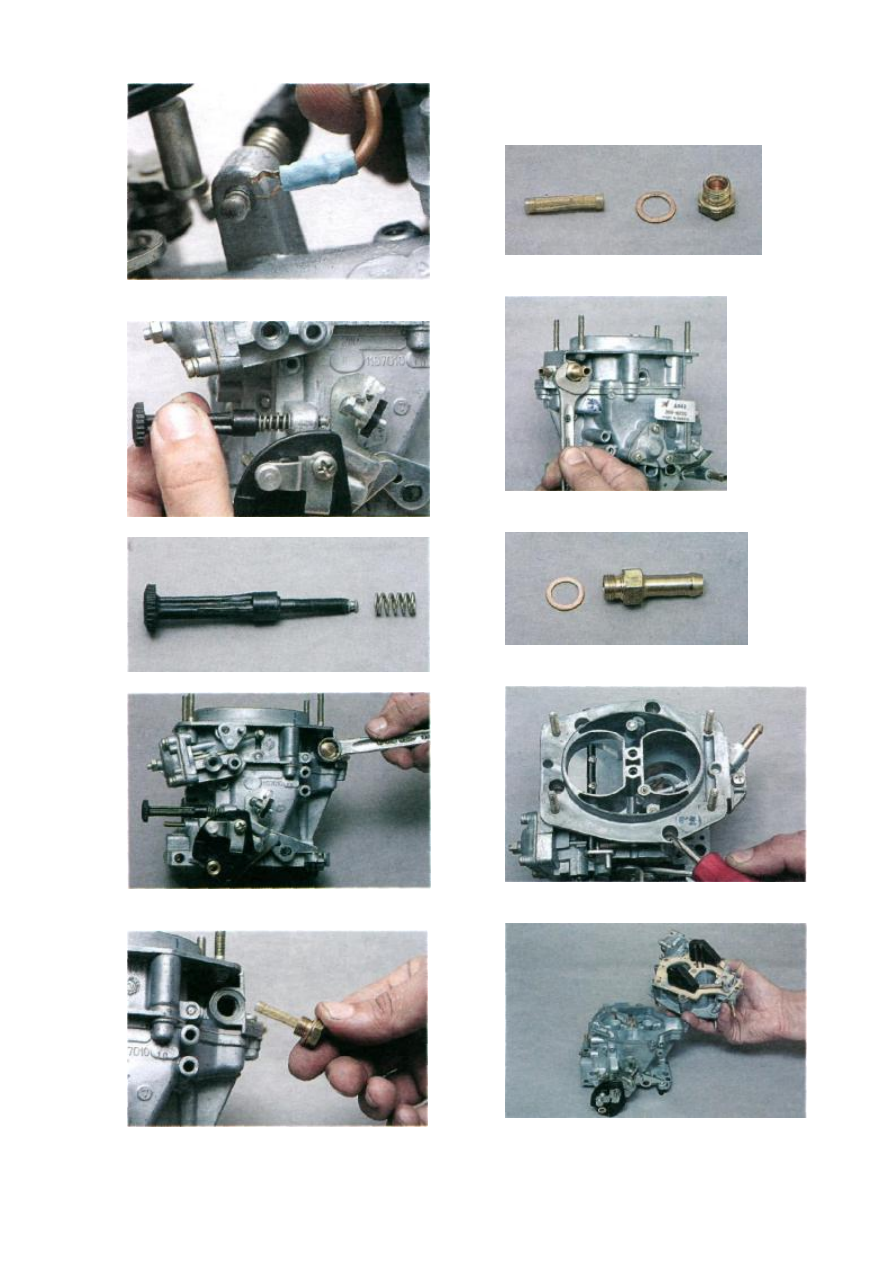

Снимаем  наконечник  провода  с
наконечника винта «количества».



Отворачиваем винт «количества»...



...и снимаем с него пружину.



Ключом «на 13» отворачиваем пробку
сетчатого фильтра*.



Вынимаем пробку вместе с медным
уплотнительным кольцом и сетчатым
фильтром.



Снимаем с пробки уплотнительное
кольцо и вынимаем фильтр.



Ключом «на 13» отворачиваем
топливоподводящий штуцер.



Снимаем со штуцера уплотнительное
кольцо.



Отверткой отворачиваем пять винтов
крепления крышки к корпусу.



* На модификациях ДААЗ-21073 пробка
отсутствует, и сетчатый фильтр можно
вынуть, отвернув топливоподводящий штуцер

Ремонт карбюратора

94


Аккуратно, чтобы не повредить
поплавки, снимаем крышку в сборе*.
Переворачиваем крышку над верстаком,
чтобы не потерять винты крепления, и
кладем ее поплавками вверх.

ВНИМАНИЕ!
Нельзя класть крышку
поплавками вниз во избежание
повреждения кронштейнов
поплавков.

РАЗБОРКА
КРЫШКИ
КАРБЮРАТОРА

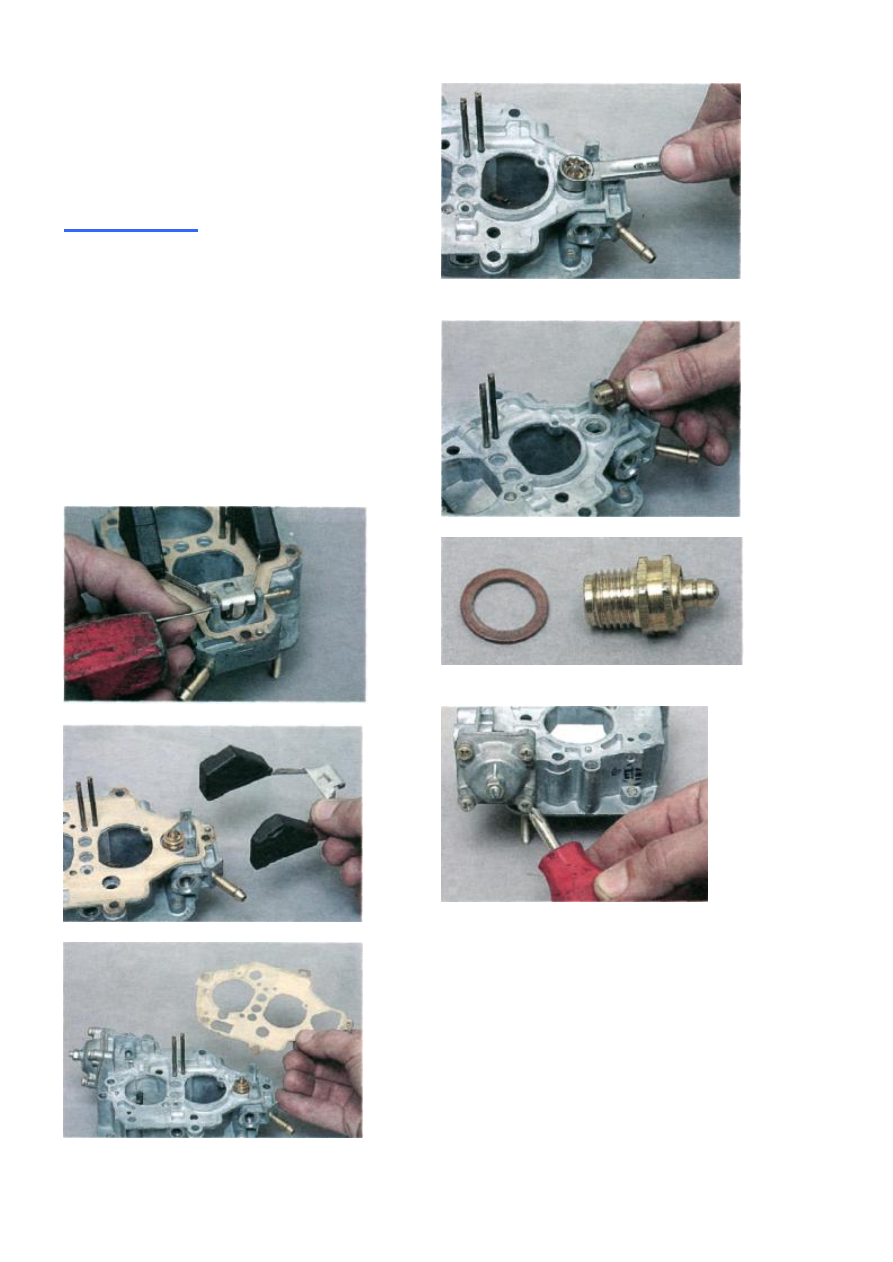

Слегка постукивая молотком через
тонкий стержень...



...выбиваем ось поплавков.



Снимаем поплавки.



Снимаем прокладку крышки.



Ключом  «на 11»   отворачиваем
топливный клапан.



Снимаем клапан.



Снимаем  с  клапана  медное
уплотнительное кольцо.



Отверткой отворачиваем четыре винта
крепления крышки пускового
устройства**.




* Для снятия крышки карбюратора с
автоматическим пусковым устройством
необходимо снять тягу приоткрывания
дроссельной заслонки (см. с. 78).
**Разборку крышки карбюратора с
автоматическим Пусковым устройством
выполняем в той же последовательности.
Разборка автоматического устройства
показана выше (см. с. 76 и 77).

Ремонт карбюратора

95

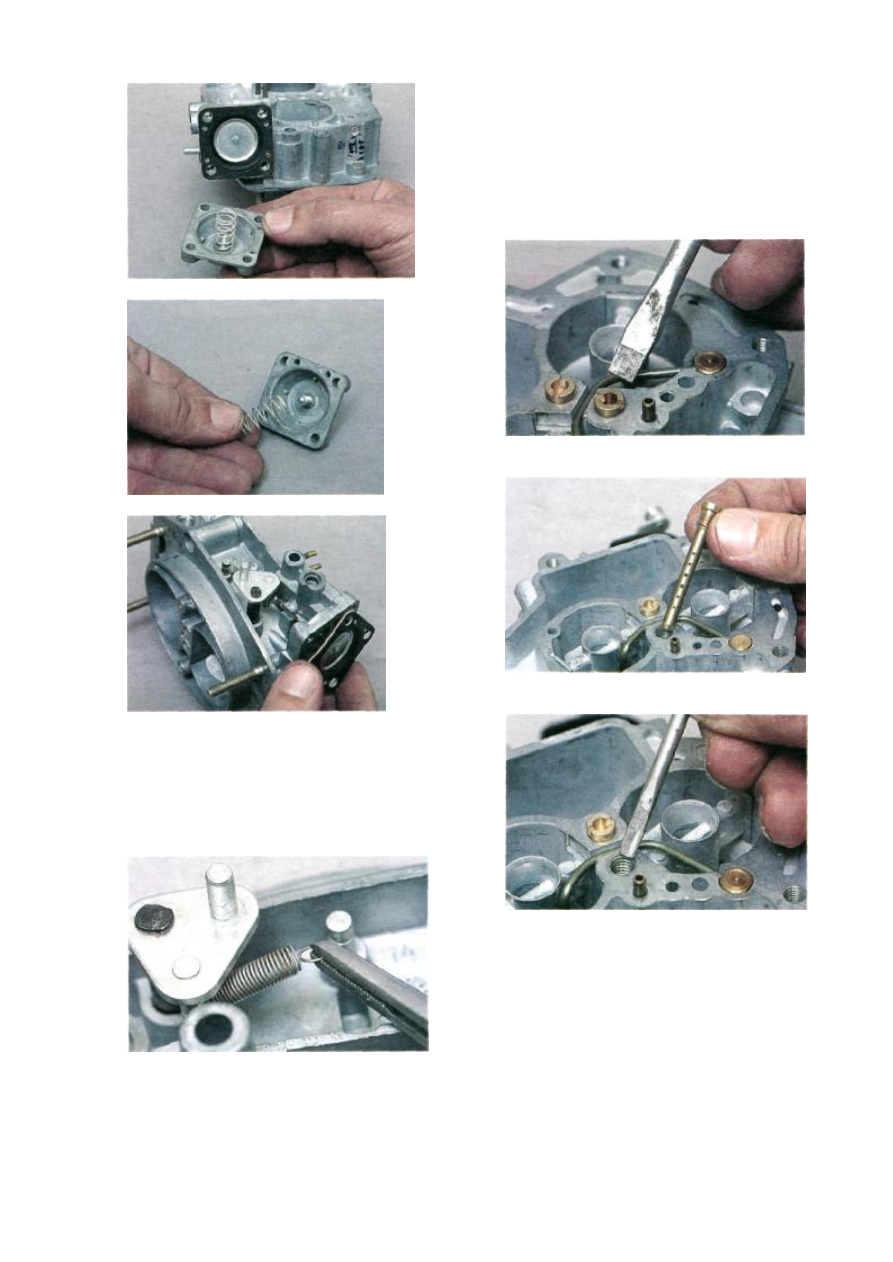

Снимаем крышку с пружиной.



Вынимаем пружину из крышки.



Придерживая воздушную заслонку в
открытом положении, осторожно
поворачиваем мембрану со штоком до
выхода штока из зацепления со штифтом
рычага воздушной заслонки. Отпускаем
заслонку и, повернув шток диафрагмы,
выводим его из пазов корпуса.



Поддев пинцетом, снимаем пружину
воздушной заслонки.

ЧАСТИЧНАЯ
РАЗБОРКА
КОРПУСА
КАРБЮРАТОРА



Отверткой  отворачиваем воздушный
жиклер первой камеры...



...и вынимаем жиклер с эмульсионной
трубкой.



Отверткой с лезвием шириной 4 мм и
длиной не менее 65 мм отворачиваем
топливный жиклер в колодце
эмульсионной трубки.

Ремонт карбюратора

96



Переворачиваем карбюратор и,
постукивая по корпусу ручкой отвертки,
вынимаем жиклер из колодца.
Если корпус карбюратора установлен на
автомобиле, то...



...жиклер можно вынуть тонкой
заточенной палочкой или зубочисткой.



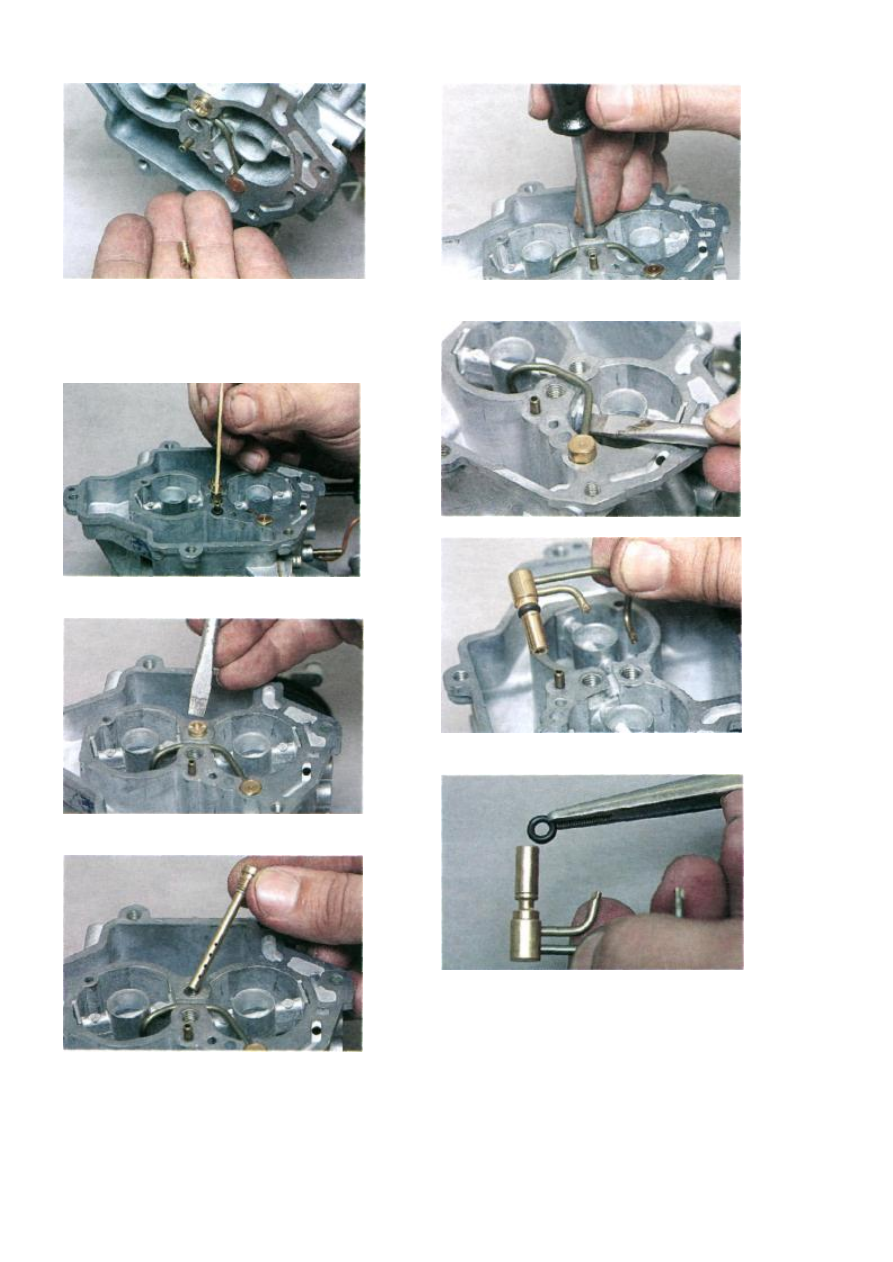

Отворачиваем воздушный жиклер второй
камеры...



...и  вынимаем его вместе с эмульсионной
трубкой.



Отворачиваем топливный жиклер второй
камеры и вынимаем его.



Поддев отверткой,



...вынимаем распылитель ускорительного
насоса.



Снимаем с распылителя резиновое
уплотнительное кольцо.
