Ремонт карбюратора

89

Разборка
карбюратора

Снимаем карбюратор с двигателя* (см. с.
86). Последовательность разборки во
многих случаях может быть
произвольной. Если она производится
для промывки карбюратора, рычаг
управления воздушной заслонкой и
кронштейн крепления оболочки тяги
привода можно не снимать.

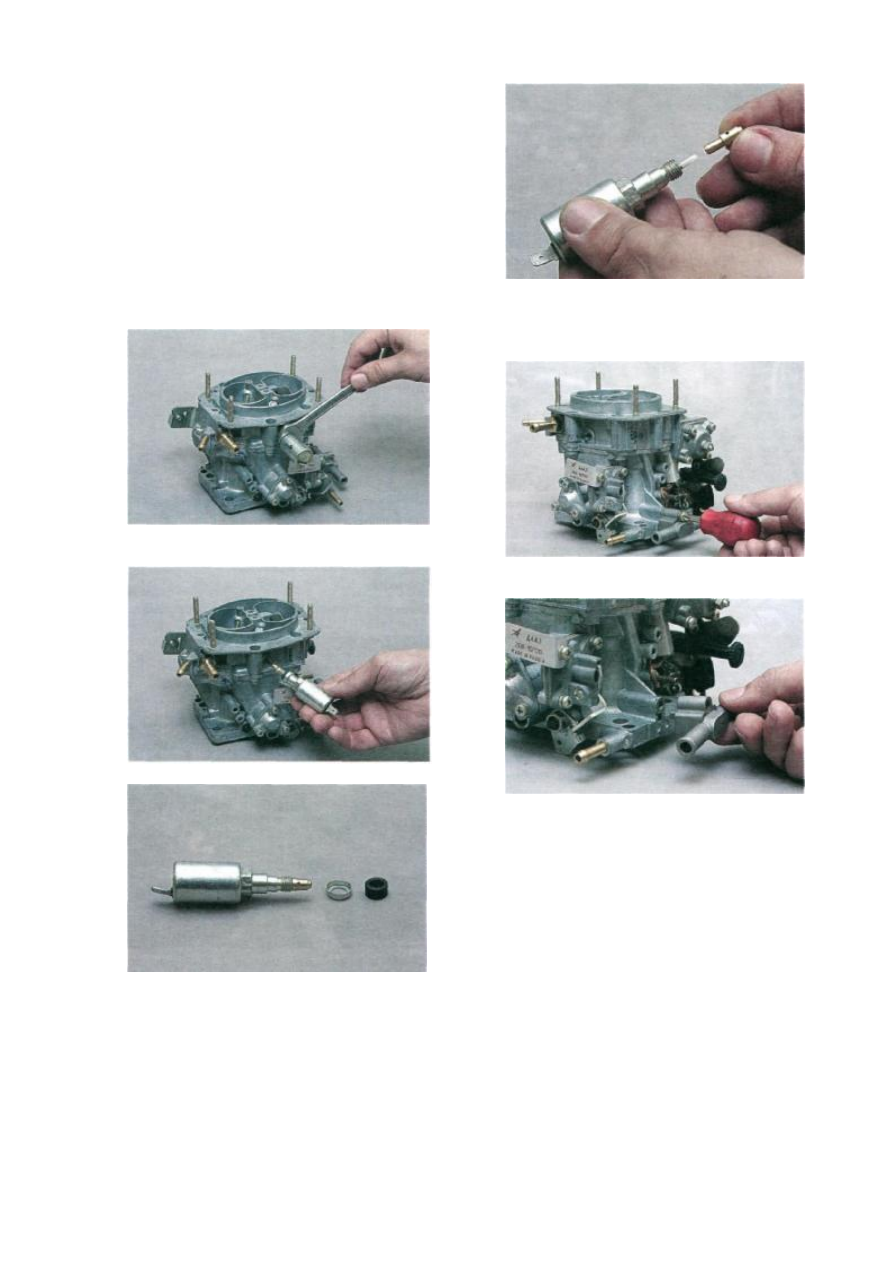

Ключом «на  13» отворачиваем
электромагнитный клапан...



...и снимаем его.



Снимаем с клапана резиновое
уплотнительное кольцо и
металлическую чашку,



...а также вынимаем топливный
жиклер холостого хода.
Если карбюратор был снят вместе с
блоком подогрева...



...отверткой отворачиваем винт
крепления блока.



Снимаем блок подогрева.





* Частичную разборку карбюратора можно
выполнить, не снимая его с двигателя, но для
промывки сильно загрязненного карбюратора
требуется его снятие и почти полная
разборка.

Ремонт карбюратора

90

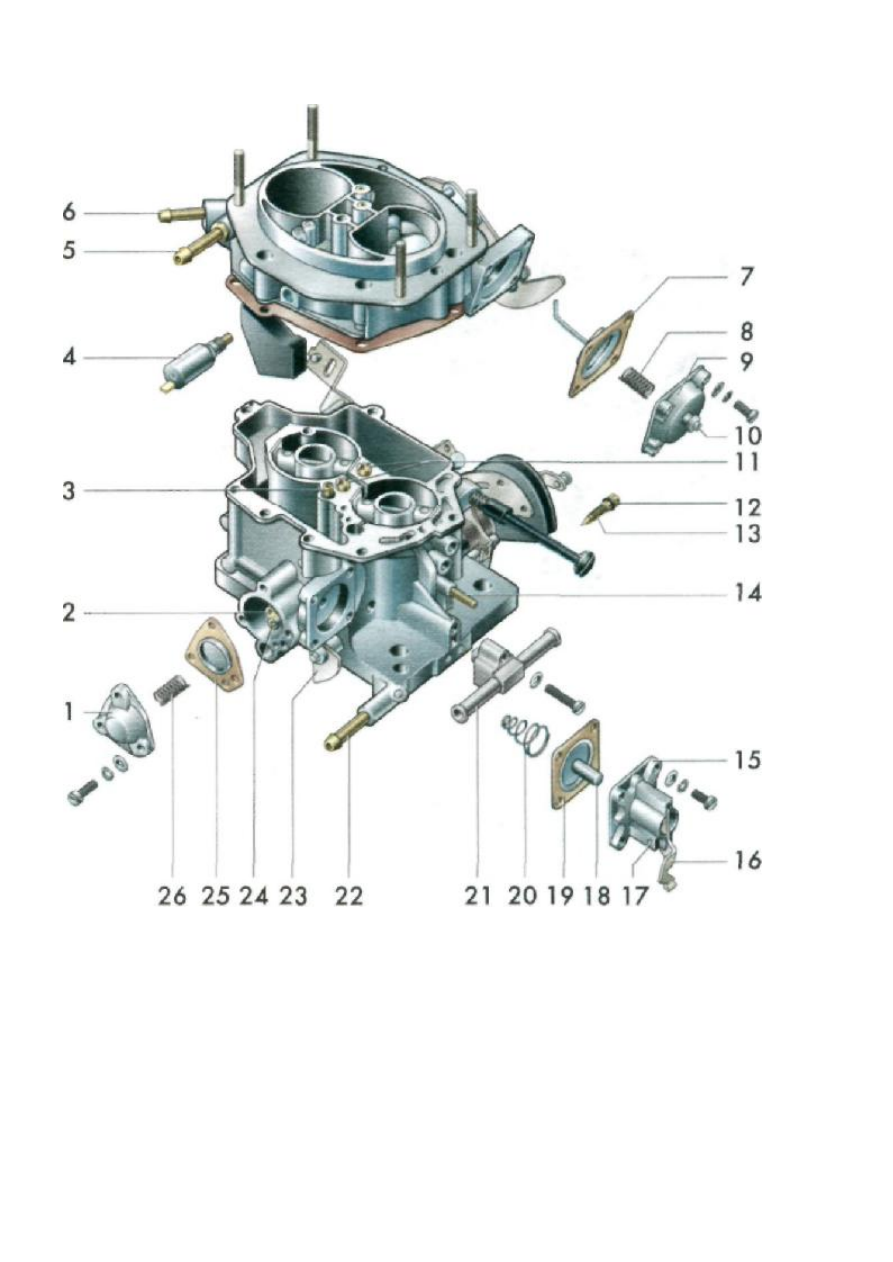

ВИД СЛЕВА



Детали карбюратора: 1 -



крышка экономайзера мощностных режимов;

2 -



шариковый

клапан экономайзера;

3 -



трубка системы холостого хода;

4 -



электромагнитный клапан

ЭПХХ;

5 -



топливоподводящий штуцер;

6 -



топливо-возвратный штуцер;

7 -



диафрагма

пускового устройства;

8 -



пружина диафрагмы;

9 -



крышка диафрагмы пускового

устройства;

10



-



регулировочный винт хода тяги пускового устройства с контргайкой;

11 -



главные воздушные жиклеры;

12 -



резиновое уплотнительное кольцо винта «качества»;

13



-



винт «качества»;

14 -



штуцер забора разрежения к датчику-распределителю;

15 -



крышка

диафрагмы ускорительного насоса;

16 -



рычаг ускорительного насоса;

17 -



ось рычага;

18 -



толкатель;

19 -



диафрагма ускорительного насоса;

20 -



пружина диафрагмы;

21 -



блок

подогрева;

22 -



штуцер системы вентиляции картера;

23 -



кулачок привода ускорительного

насоса;

24 -



топливный жиклер экономайзера;

25 -



диафрагма экономайзера мощностных

режимов;

26 -



пружина диафрагмы;



Ремонт карбюратора

91

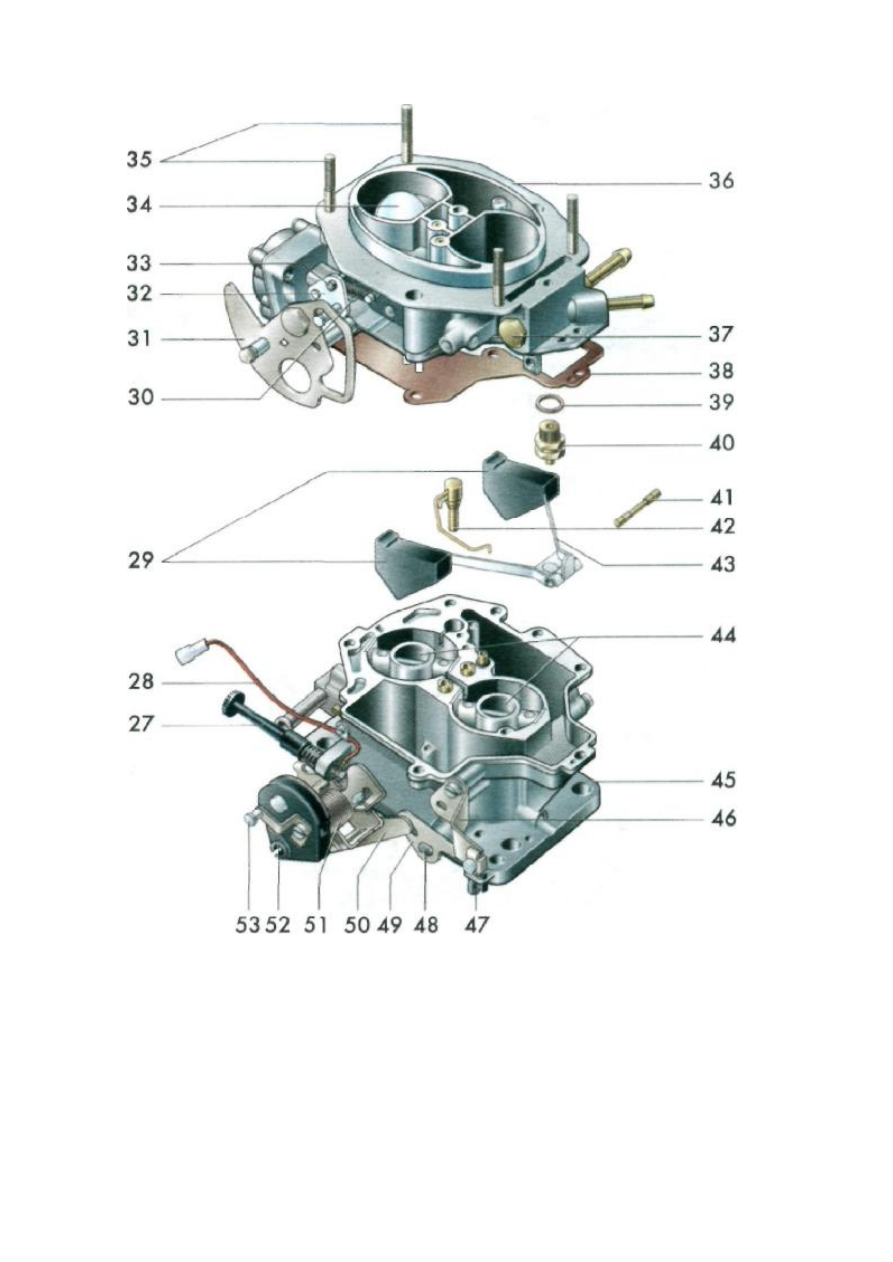

ВИД СПРАВА



27 -



винт «количества»;

28 -



провод наконечника винта «количества»;

29 -



поплавки;

30 -



тяга пускового устройства;

31 -



рычаг управления воздушной заслонкой;

32 -



рычаг

воздушной заслонки;

33 -



ось воздушной заслонки;

34 -



воздушная заслонка;

35 -



шпильки

крепления корпуса воздушного фильтра;

36 -



крышка карбюратора;

37 -



пробка сетчатого

фильтра;

38 -



прокладка крышки карбюратора;

39 -



уплотнительное кольцо топливного

клапана;

40 -



топливный клапан;

41 -



ось кронштейна поплавков;

42 -



распылитель

ускорительного насоса;

43 -



кронштейны поплавков;

44 -



малые диффузоры;

45



-



корпус

карбюратора;

46 -



кронштейн крепления оболочки тяги привода воздушной заслонки;

47 -



винт-упор рычага дроссельной заслонки второй камеры;

48 -



ось дроссельной заслонки

второй камеры;

49 -



рычаг дроссельной заслонки второй камеры;

50 -



рычаг привода

дроссельной заслонки второй камеры;

51 -



возвратная пружина;

52 -



сектор рычага

привода дроссельных заслонок;

53 -



кронштейн сектора

Ремонт карбюратора

92

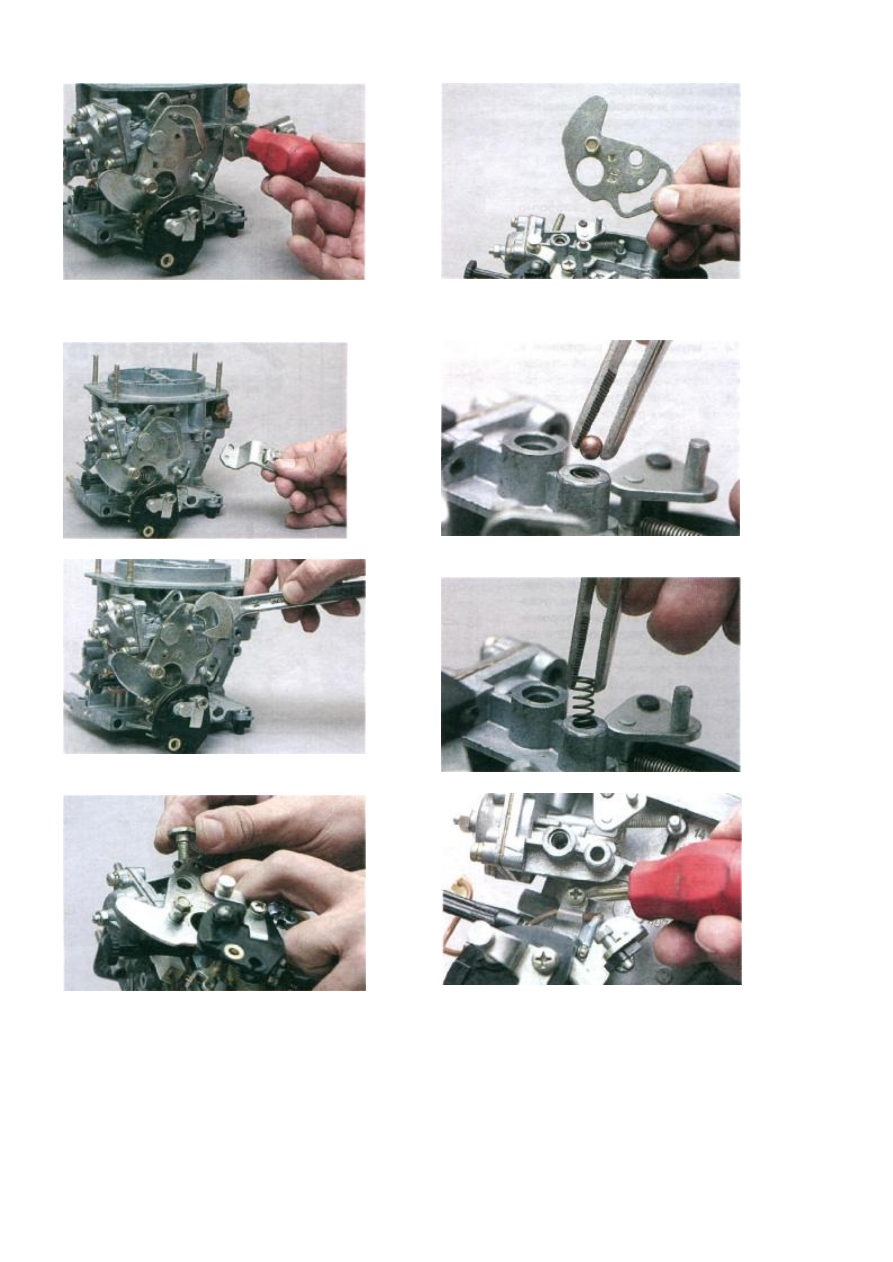

Отверткой отворачиваем винт крепления
кронштейна тяги привода воздушной
заслонки.



Снимаем кронштейн.



Ключом «на 14» отворачиваем ось
рычага управления воздушной заслонкой.



Вынимаем ось, прижимая рычаг рукой к
корпусу карбюратора.



Аккуратно, чтобы не уронить шарик
фиксатора, снимаем рычаг управления
воздушной заслонкой.



Вынимаем из открывшегося канала
шарик-фиксатор...



...и его пружину.



Отверткой отворачиваем винт крепления
провода.
