обратите  внимание  на  исправность  упоров-ограничителей  3  (см.  рис.  14)
поворота колес, болтов 1 и надежность их стопорения.
















Добавление  смазки  в  сферические  шкворни  и  в  шаровые  опоры  с

шарнирами  типа  "Бирфильд"  (см.  рис.  15)  в  процессе  эксплуатации  не
требуется.  При  ремонте  смазка  заменяется.  Применяйте  только

рекомендованные  смазки.  (Для  смазывания  шарниров  равных  угловых

скоростей  типа  "Бирфильд  "  используйте  смазки  ШРУС-4у  ШРУС-4М  или

импортные аналоги).

Регулировка  затяжки  шаровых  шкворней  (см.  рис.  15)  поворотного

кулака на заводе производится с предварительным натягом вдоль обшей оси
шкворней.

Во  время  эксплуатации  автомобиля  обращайте  особое  внимание  на

состояние  затяжки  шкворней  поворотных  кулаков.  При  износе  трущихся

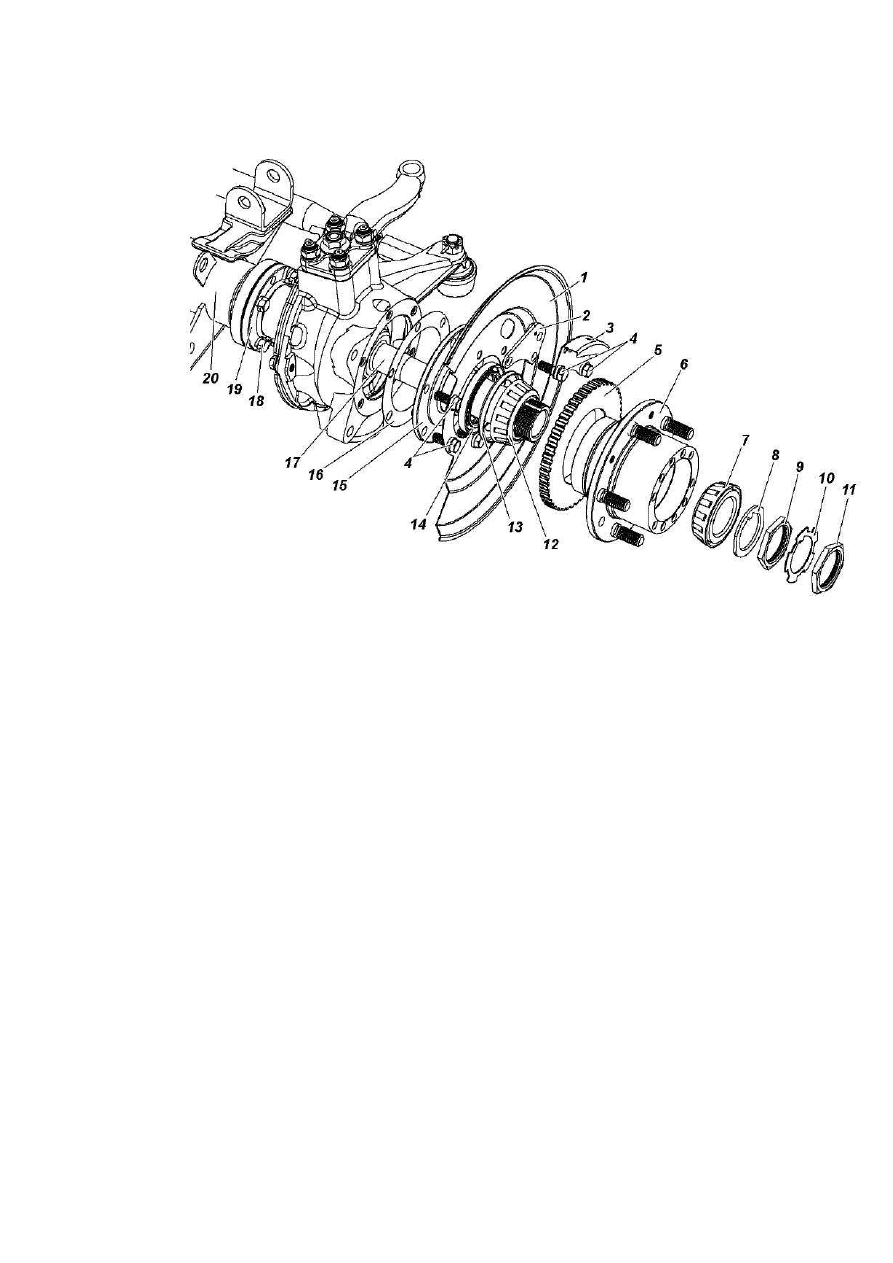

Рис. 17. Разборка поворотного кулака:
1 -щиток тормозного диска; 2 -усилитель теплоизоляционного щитка
датчика АБС; 3 -теплоизоляционный щиток датчика АБС; 4, 18 -
болты; 5 -импульсный диск; 6 -ступица; 7, 12 -подшипник; 8 -
стопорная шайба; 9 -гайка; 10 -замочная шайба; 11 -контргайка; 13 -
упорная шайба; 14 -манжета; 15 -цапфа поворотного кулака; 16 -
прокладка; 17 -шарнир поворотного кулака; 19 -шаровая опора; 20 -
кожух полуоси



28

сферических поверхностей вкладышей или шкворней предварительный натяг
исчезает  и  образуется  зазор  вдоль  обшей  оси  шкворней.  Этот  зазор
устраняйте подтяжкой зажимной втулки 11.

Эксплуатация переднего ведущего моста с зазорами в шкворневых узлах

приводит к преждевременному выходу из строя вкладыша верхнего шкворня.

В  условиях  эксплуатации  удобнее  всего  подтягивать  зажимную  втулку

нижнего шкворня:

-отверните гайку 24;

-снимите накладку 23 с прокладкой 10;

-специальным ключом подтяните зажимную втулку до устранения зазора

(предварительно ударив медным молотком по резьбовому торцу шкворня);

-поворотом  ключа  на  10-20°  дотяните  эту  втулку,  чтобы  создать

предварительный натяг вдоль общей оси шкворней;

-установите накладку 23 с прокладкой 10;

-затяните гайку 24, приложив крутящий момент 80-100 Н-м (8-10 кгс-м).

Крутящий  момент  поворота  шаровой  опоры  19(см.  рис.  15)  (или

корпуса  8  поворотного  кулака,  если  шаровые  опоры  не  отсоединялись  от

кожуха  полуоси)  в  любую  сторону  относительно  общей  оси  шкворней

должен быть в пределах 10-15 Н *м (1,0-1,5 кгс ~м).

Запрещается



для



устранения



люфта



в



шкворневом



узле



производить

  подтяжку  фланцевых  гаек  шкворней  с  моментом,

превышающим

 10 кгс-м.

Если  контрольный  параметр  не  будет  достигнут,  то  повторно

проведите  дотяжку  зажимной  втулки  поворотом  ключа  еще  на  10-20°  и

затяните гайку 24 с указанным крутящим моментом.

Если  поворотный  кулак  подвергался  разборке  (замена  вкладышей,

шкворней  и  т.  д.),  то  при  его  сборке  необходимо  провести  регулировку
предварительного  натяга  вдоль  общей  оси  шкворней  и  правильного
взаимного  положения  шаровой  опоры  с  корпусом  поворотного  кулака  для
предотвращения смещения шарикового шарнира.

1.  Коническую  поверхность  и  резьбу  зажимной  втулки,  трущиеся

сферические  поверхности  шкворня  и  вкладыша  перед  установкой  в  узел
смажьте смазкой ЛИТОЛ-24 ГОСТ 21150-87.

2.  Заворачивайте  зажимные  втулки  до  упора  шкворней  во  вкладыши  с

обеих  сторон,  обеспечив  при  этом  равенство  размеров  А  и  Б  (рис.  17)  от
торцев корпуса 9 (см. рис. 15) поворотного кулака до сферы шаровой опоры
17.Допускается  неравенство  размеров А  и  Б  не  более  0,2 мм.  Для получения



29

достаточной  точности  измерение  размеров  А  и  Б  следует  проводить  в

плоскости В (см. рис. 15).

3.   Поочередно наращивая крутящий момент на 20-30 Н • м (2-3 кгс • м)

затяните зажимные втулки с окончательным крутящим моментом 200-250 Н-
м (20-25 кгс-м).

4.      Заполните  полости  над  зажимными  втулками  смазкой  ЛИТОЛ  24

ГОСТ 21150-87.

5.  Установите  накладки  23  (см.  рис.  13)  с  прокладками  10  и  затяните

гайки 24 с крутящим моментом 80-100 Н-м (8-10 кгс-м).

Неравенство  размеров  А  и  Б  (см.  рис.  17)  должно  быть  не  более

вышеуказанной величины (0,2 мм).

Зазор в шкворневом узле не допускается.

Крутящий  момент  поворота  шаровой  опоры  17(см.  рис.  15)  (или

корпуса  8  поворотного  кулака,  если  шаровые  опоры  не  отсоединялись  от

кожуха  полуоси)  в  любую  сторону  относительно  общей  оси  шкворней

должен быть в пределах 10-15 Н *м (1,0-1,5 кгс ~м).

Если  данные  параметры  не  достигнуты,  то  регулировку  необходимо

повторить,  дотягивая  или  отпуская  зажимные  втулки  11  снизу  и  сверху  на
одинаковую величину.

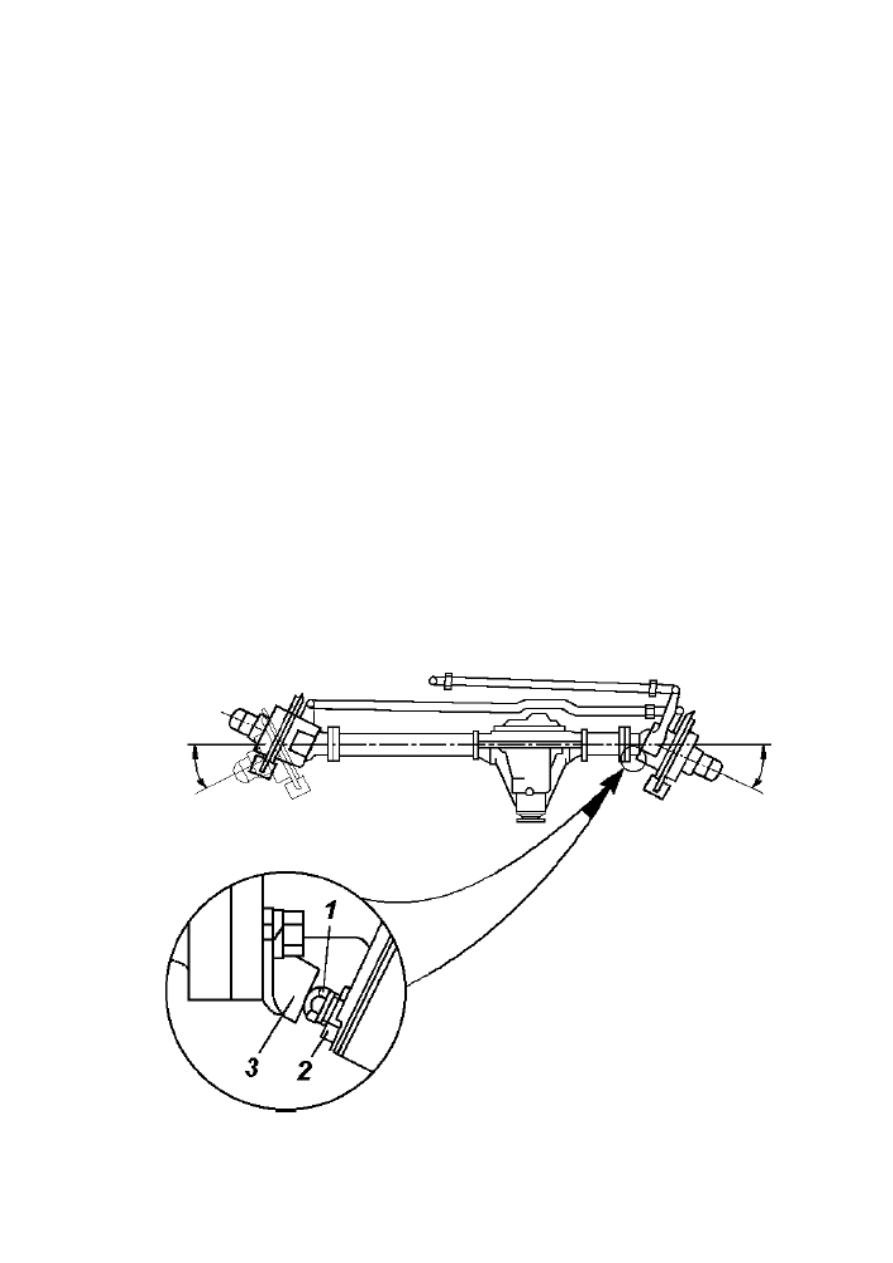

Рис.16  Регулировка угла поворота колёс.
1 – болт ограничения поворота; 2 – контргайка; 3 – упор-ограничитель поворота



30

Проверку      максимальных    углов      поворота      колес  производите  на

специальном стенде. Угол  поворота правого колеса вправо, а левого колеса
влево  должен  быть  в  пределах  31  -  32°.  Регулировку  производите  болтом  1

(см. рис. 16).

Схождение  колес  регулируйте  изменением  длины  поперечной  рулевой

тяги.  Перед  регулировкой  убедитесь  в  отсутствии  зазоров  в  шарнирах
рулевых  тяг  и  подшипниках  ступиц.  Ослабив  затяжку  стопорных  гаек

(имеющих  правую  и  левую  резьбы),  вращением  регулировочного  штуцера
установите необходимую величину схождения колес.

Проверку  и  регулировку  схождения  колес

необходимо  производить  на  специальном  стенде

(0°1´32"  -  0°4´36")  для  каждого  колеса.  При
отсутствии стенда допускается производить проверку
и  регулировку  схождения  колес  по  внутренним
поверхностям шин, как описано ниже.

Схождение  колес  при  нормальном  давлении  в

шинах должно быть таким, чтобы размер А (рис. 17),
замеренный  по  средней  линии  боковой  поверхности
шин  спереди,  был  на  0,5  -  1,5  мм  меньше  размера  В
сзади.

По  окончании  регулировки  затяните  стопорные

гайки.  Момент  затяжки  105  -  130  Н·м  (10,5  -  13
кгс·м).




Установка передних колёс:
- развал колёс (для справок)……………………….………….…….…….…1°
- продольный наклон шкворня (для справок)…………………………….

o

o

1

5

−



-

поперечный



наклон



шкворня

 (

для



справок

)……………….……………..8°

-

схождение



колёс

…………….………………………..…

от

 0°3’04”

до

 0°9’12”

-

угол



поворота



внутреннего



колеса

,

максимальный

 ……………………

o

o

1

32

−

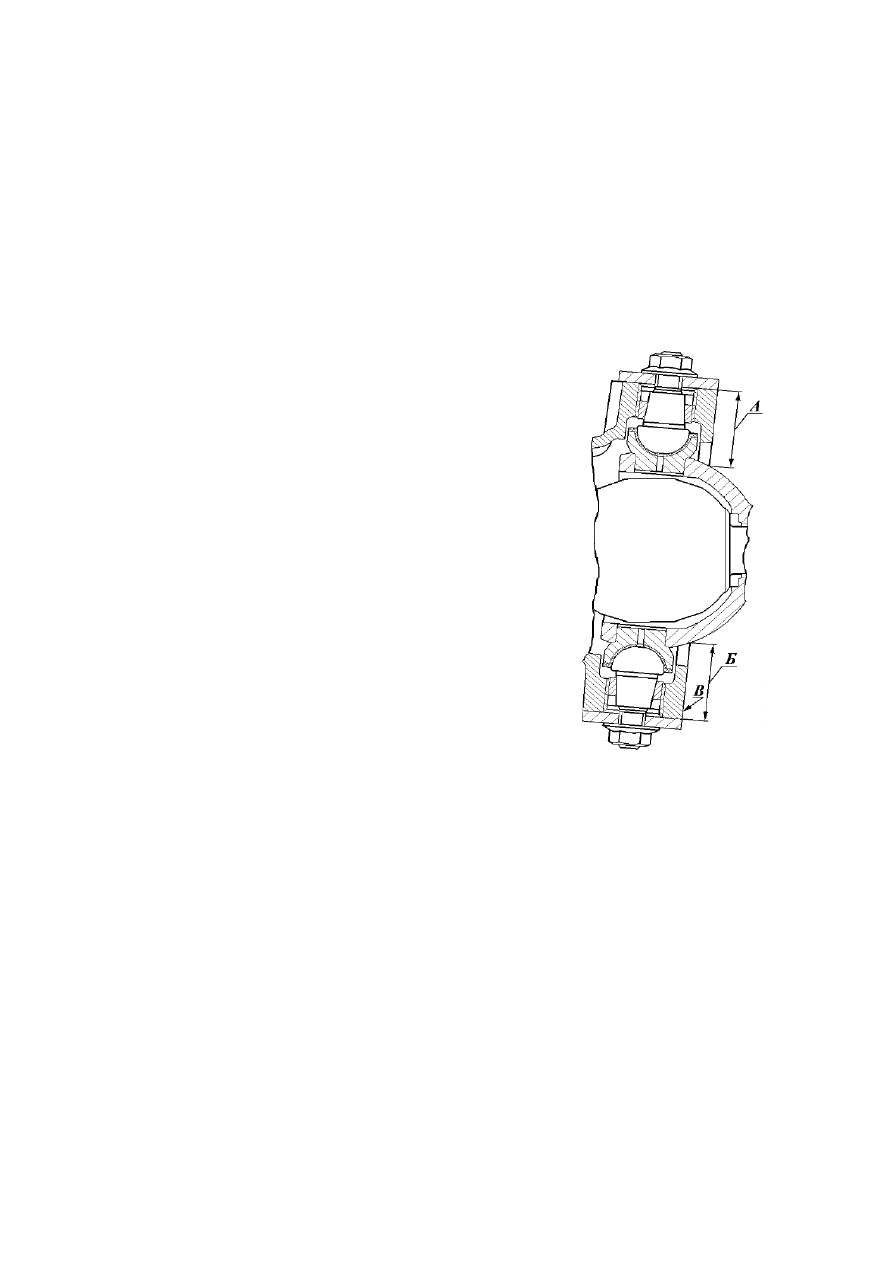

Рис

. 17

Регулировка





затяжки



шаровых





шкворней



поворотного





кулака
