Введение


Данное методическое пособие разработано в помощь преподавателю для

подготовки  и  проведения  занятий  по  изучению    конструкции,  разборочно-
сборочных работ, обслуживания и ремонта мостов «Спайсер».

Пособие может быть использовано в качестве раздаточного материала на

занятиях,  а  также  для  закрепления  и  совершенствования  практических
навыков  в  самостоятельной  деятельности    при  проведении  разборочно-
сборочных работ, обслуживании и ремонте мостов «Спайсер».

В  связи  с  постоянным  совершенствованием  конструкции  автомобилей

отдельные  узлы  и  агрегаты  могут  отличаться  от  приведённых  в  данной
методичке.



4

Назначение ведущего моста и его элементов



Ведущий  мост  автомобиля   представляет  собой несущую  конструкцию,

упруго  соединяющую  несущую    раму  автомобиля  с  ведущими  колёсами,  в
которой  расположены  механизмы  трансмиссии,  передающие  крутящий
момент  от  карданного  вала  или  раздаточной  коробки  к  ведущим  колёсам
автомобиля.

К ведущему мосту предъявляются следующие требования:

-  передача  крутящего  момента  от  карданного  вала  к  ведущим  колёсам

автомобиля;

-

увеличение  крутящего  момента  в  постоянном  отношении,

определяемом из динамического расчёта автомобиля;

-  передача  сил  инерции  кузова  к  колёсам  и  реакций  опорной

поверхности  от  колёс  к  кузову  так,  чтобы  вертикальные  силы
воспринимались  упругими  элементами,  а  продольные  и  поперечные  силы  –
направляющими подвески автомобиля.

Основными  элементами  ведущего  моста  являются  механизмы,

передающие  крутящий  момент  от  двигателя  к  ведущим  колёсам  (передача,
дифференциал,  полуоси  и  ступицы);  несущая  система,  воспринимающая
вертикальные, продольные и поперечные силы, вызываемые воздействием на
транспортное  средство,  как  опорной  поверхности,  так  и  инерционных  масс
кузова  и  груза.  Ведущий  мост  обычно  имеет  жёсткий  цельный  и  составной
картер,  в  котором  размещаются  механизмы  передачи  моста,  чаще  всего  –
главная передача, дифференциала и полуоси.

Картер ведущего моста выполняет следующие функции:

-  закрывает  и  обеспечивает  нормальную  работу  расположенных  внутри

механизмов (передача моста, дифференциал, полуоси);

-  передаёт  вертикальные  нагрузки,  действующие  на  ведущие  колёса

автомобиля;

-  передаёт  на  раму  тяговые  и  тормозные  силы,  действующие  по

окружности  ведущих  колёс,  и  воспринимают  реактивные  моменты,
возникающие при передаче крутящего момента и торможении.

Таким  образом,  картер  ведущего  моста  должен  иметь  достаточную

прочность  для  передачи  упомянутых  нагрузок.  Для  нормальной  работы
передачи  моста  картер  ведущего  моста,  особенно  его  средняя  часть,  где



5

расположена  главная  передача,  должен  иметь  такую  жёсткость,  чтобы
постоянно  сохранялось  взаимное  положение  зубчатых  колёс.  Жёсткость
картера  ведущего  моста  зависит  от  разных  факторов,  главным  образом
конструкторско-технологических.

Главная  передача  увеличивает  крутящий  момент,  воспринимаемый  от

карданного  вала,  в  постоянное  число  раз  и  изменяет  направление  его
передачи по отношению к оси вращения вала с продольного на поперечное.
Конструкция главной передачи должна обеспечивать:

- необходимое передаточное число;

- высокий коэффициент полезного действия;

- минимальные вертикальные габаритные размеры;

- плавную, бесшумную работу.

Дифференциал  распределяет  момент  по  полуосям  и  одновременно

допускает  относительное  вращение  колёс,  например,  при  повороте
автомобиля, когда они катятся по дугам неодинаковых радиусов.

Полуоси служат для передачи крутящего момента от главной передачи и

дифференциала  к  ведущим  колёсам  автомобиля  и,  следовательно,  являются
ведущими  валами.  В  зависимости  от  расположения  подшипников,  на
которые  опираются  полуоси  или  ступицы  колёс,  полуоси  воспринимают
различные  нагрузки  и  разделяются  по  условиям  работы  на  три  основных
типа.









Мосты «Спайсер»

В  начале  90-х  годов  для  нового  автомобиля  УАЗ-3160  на  Ульяновском

автомобильном  заводе  были  разработаны  ведущие  мосты  типа  «Спайсер»  с
неразъёмным

картером.

В

настоящее

время

мосты

«Спайсер»

устанавливаются на автомобили UAZ-Hanter, UAZ-Patriot, УАЗ-23602, УАЗ-
23632  и  не  за  горами  то  время,  когда  новые  мосты  начнут  вытеснять
«старичков» и на заслуженных «буханках» УАЗ-3309, «козликах» УАЗ-31512
и  их  модификациях.  Видимо  пришло  время  рассказать  об  этих  мостах
подробнее.



6



Картер моста состоит из неразъёмного литого картера главной передачи,

запрессованных в него кожухов (чулков) полуосей и штампованной крышки
картера.  Отсутствие  разъёма  в  поперечной  плоскости  моста  придаёт
конструкции  высокую  жёсткость,  ненагруженность  соединения  крышки  и
картера  уменьшает  вероятность  течи  по  стыку,  а  размещение  главной
передачи и дифференциала в едином картере обеспечивает высокую точность

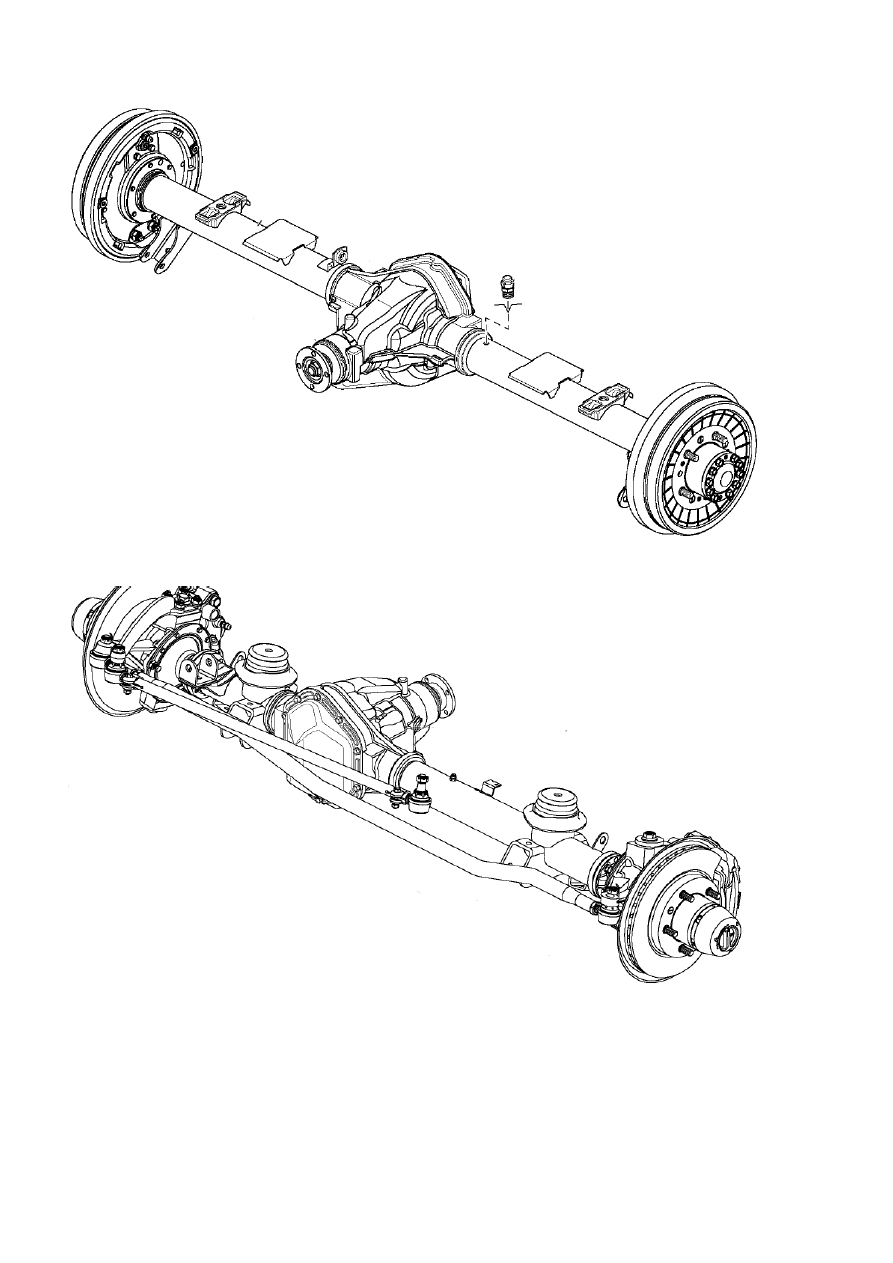

Рис.1 Внешний вид заднего моста «Спайсер»

Рис.2 Внешний вид переднего моста «Спайсер»
