124

Разница  массы  устанавливаемых  в  двигатель  узлов  поршень  с  шатуном  в

сборе (поршень с поршневыми и стопорными кольцами, поршневой палец, шатун
с крышкой и болтами) не должна превышать 22 г.

Смазать поршневой палец маслом, применяемым на двигателе, и вставить в

отверстия поршня и шатуна. Шатуны и поршни при сборки с поршневым пальцем
должны  быть  сориентированы  следующим  образом:  надпись  «FRONT»  или
«ПЕРЕД»  на  поршне,  выступ  А  на  кривошипной  головке  шатуна  должны  быть
направлены в одну сторону (рис.77).

Крышка шатуна  на шатун должна быть установлена так, чтобы  уступ Б на

крышке шатуна и выступ А на кривошипной головке или выбитые на боковой по-
верхности крышки и кривошипной головки номера цилиндров или пазы под вкла-
дыши располагались с одной стороны.



Рисунок 77. Маркировка шатуна и поршня

Замерить  тепловой  зазор  в  стыке  колец  (рис.78),  помещенных  в  верхнюю

неизношенную  часть  цилиндра  (от  верхней  кромки  цилиндра  до  места  располо-
жения  первого  компрессионного  кольца  при  нахождении  поршня  в  ВМТ),  кото-
рый  должен  быть  не  более  1,5  мм.  Поверхность  цилиндра  предварительно  очи-
стить от нагара. Установка изношенных колец с зазором более 1,5 мм приведет к
повышенному угару масла.





125

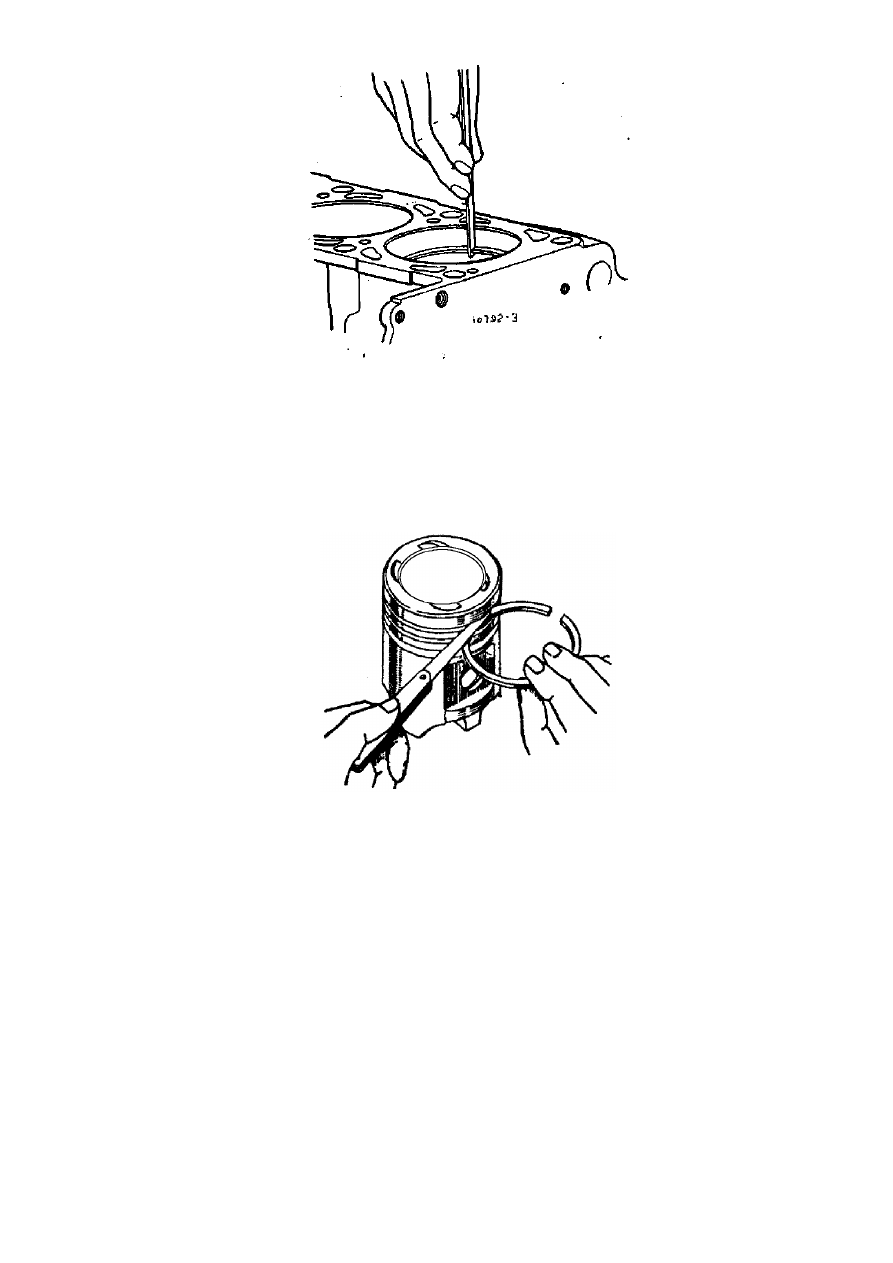

Рисунок 78. Замер теплового зазора в стыке поршневых колец

Очистить днища поршней и канавки для поршневых колец от нагара.
Замерить щупом боковой зазор между  компрессионными кольцами и стен-

кой поршневой канавки (рис.79). Для изношенных колец и поршней допускается
максимальный  зазор  не  более  0,15  мм.  Больший  зазор  приведет  к  увеличенному
угару масла за счет «насосного» действия колец.



Рисунок 79. Проверка бокового зазора между поршневым кольцом и

канавкой в поршне

Надеть с помощью приспособления (рис.80) поршневые кольца на поршень.

Нижнее компрессионное  кольцо  устанавливать надписью  «TOP» (верх)  или мар-
кировкой  товарного  знака  предприятия-изготовителя  в  сторону  днища  (верха)
поршня. Кольца в канавках должны свободно перемещаться.





126



Рисунок 80. Установка поршневых колец на поршень

Вставить поршни в цилиндры следующим образом:
–  сориентировать  поршень  с  шатуном  таким  образом,  чтобы  надпись

«FRONT»  или  «ПЕРЕД»  на  поршне  была  обращена  в  сторону  переднего  торца
блока цилиндров;

– протереть салфеткой постели шатунов и их крышек, протереть и вставить

в них вкладыши;

–  повернуть  коленчатый  вал  так,  чтобы  кривошипы  первого  и  четвертого

цилиндров заняли положение, соответствующее НМТ;

– смазать вкладыши, поршень, шатунную шейку вала и первый цилиндр чи-

стым маслом для двигателя;

- развести замки поршневых колец:  замки компрессионных колец сместить

на  180°  друг  относительно  друга,  замки  кольцевых  дисковых  элементов  масло-
съемного  кольца  установить  один  к  другому  под  углом  180°  и  под  углом  90°  к
замкам  компрессионных  колец.  Замок  пружинного  расширителя  установить  под
углом 45° к замку одного из кольцевых дисковых элементов;

–  с  помощью  специальной  оправки  с  внутренней  конусной  поверхностью

сжать кольца и вставить поршень в цилиндр (рис.81).



Рисунок 81. Установка поршня с кольцами в цилиндр





127

Перед  установкой  поршня  следует  еще  раз  проверить  правильность  поло-

жения поршня и шатуна в цилиндре.

Подтянуть шатун за кривошипную головку к шатунной шейке, снять с бол-

тов латунные наконечники, надеть крышку шатуна. Крышку шатуна следует ста-
вить  так,  чтобы  номера,  выбитые  на  крышке  и  шатуне,  или  пазы  под  вкладыши
находились  с  одной  стороны.  Завернуть  гайки  динамометрическим  ключом  мо-
ментом 68…75 Н·м  (6,8…7,5 кгс·м).

В таком же порядке вставить поршень четвертого цилиндра.
Повернуть  коленчатый  вал  на  180   и  вставить  поршни  второго  и  третьего

цилиндров.

Повернуть несколько раз коленчатый вал, который должен вращаться легко

от небольшого усилия.

Закрепить держатель к масляному насосу.
Установить масляный насос с прокладкой на привалочную плоскость блока

цилидров и закрепить.

Срезать выступающие над плоскостью блока, крышки цепи и сальникодер-

жателя  выступающие  концы  прокладок  крышки  цепи  и  прокладки  сальникодер-
жателя.

Нанести  на  поверхности  сопряжения  с  масляным  картером  блока  цилин-

дров,  сальникодержателя,  крышки  цепи  силиконовый  герметик  «Loctite  5900»,
предварительно  обезжирив  поверхности.  Установить  и  закрепить  масляный  кар-
тер.

Установить и закрепить усилитель картера сцепления.
Смазать маслом, применяемым для двигателя, втулки промежуточного вала,

установить сегментную шпонку в паз на конце промежуточного вала и установить
промежуточный вал в блок цилиндров.

Ввернуть  два  болта  в  передний  фланец  промежуточного  вала.  Установить

шестерню с гайкой на задний конец вала, совместив шпоночный паз шестерни со
шпонкой,  и  вращая  промежуточный  вал  за  два  болта,  завернуть  гайку  шестерни
до упора.

Установить и закрепить фланец промежуточного вала.
Смазать  маслом,  применяемым  для  двигателя,  валик  привода  масляного

насоса и зубья шестерен и  вставить валик в отверстие блока до входа в зацепле-
ние  шестерен  привода  масляного  насоса  и  промежуточного  вала.  В  отверстие
втулки  валика привода  вставить шестигранный валик привода масляного  насоса,
так, чтобы он зашел шестигранное отверстие валика масляного насоса.

Установить и закрепить крышку привода масляного насоса с прокладкой.
Проверить легкость вращения промежуточного вала. Вал должен вращаться

свободно, без заеданий.
