120



Рисунок 73. Проверка осевого зазора коленчатого вала:

1 – коленчатый вал; 2 – полушайба упорного подшипника коленчатого вала нижняя;  3 – полу-
шайба упорного подшипника коленчатого вала верхняя; 4 – индикатор; 5 - штатив

Взять сальникодержатель с сальником заднего конца коленчатого вала, про-

верить пригодность сальника к дальнейшей работе. Если сальник имеет изношен-
ные  рабочие  кромки  или  слабо  охватывает  фланец  коленчатого  вала  -  заменить
его новым.

Запрессовку сальника в сальникодержатель рекомендуется производить при

помощи оправки (рис.74). Сальник (резиновая манжета с пружиной) должен быть
установлен  пыльником  наружу  двигателя,  рабочей  кромкой,  охватываемой  пру-
жиной,  внутрь.  Перед  запрессовкой  на  наружную  поверхность  сальника  нанести
смазку Литол-24, для облегчения запрессовки.



Рисунок 74. Запресовка сальника в сальникодержатель:

1 - сальник; 2 - сальникодержатель; 3 - оправка

Заполнить на  2/3 полости между  рабочей кромкой и пыльником резиновой

манжеты  смазкой  ЦИАТИМ-221,  установить  и  закрепить  сальникодержатель  с
прокладкой к блоку цилиндров (рис.75).

Установить  маховик  на  задний  конец  коленчатого  вала,  совместив  отвер-

стие в маховике под штифт с установочным штифтом, запрессованным во фланец
коленчатого вала (рис.76).





121

Установить шайбу болтов маховика, наживить  и затянуть болты моментом

70,6... 78,4 Н·м (7, 2...8, 0 кгс·м).

Запрессовать  втулку распорную и подшипник  в гнездо маховика. Подшип-

ник  запрессовывать,  прикладывая  усилие  к  наружному  кольцу.  Запрессовка  за
внутреннее кольцо приведет к повреждению подшипника.



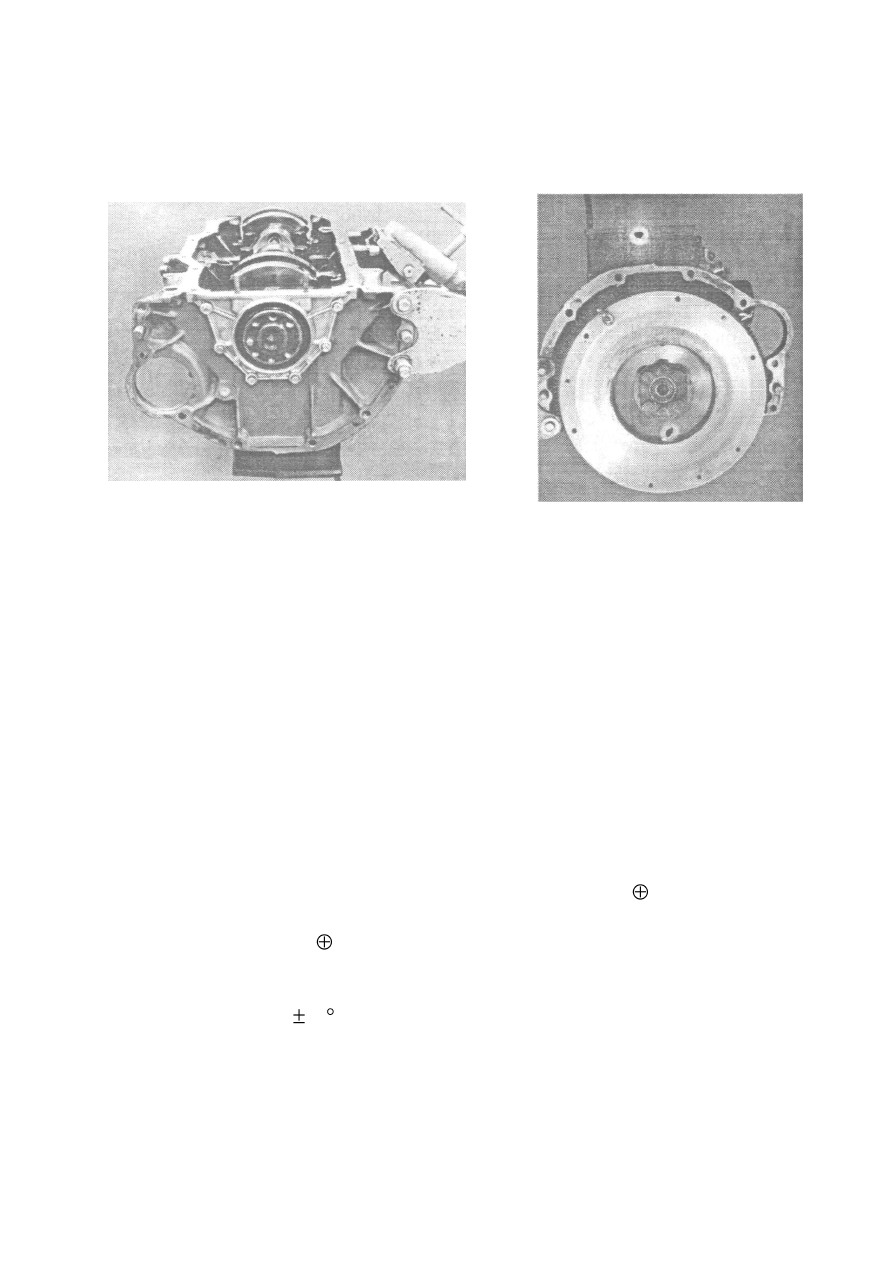

Рисунок 75. Установка сальникодержа-

теля коленчатого вала



Рисунок 76. Установка маховика

Подсборка шатунно-поршневой группы

Поршни  в  цилиндры  должны  устанавливаться  группа  в  группу,  в  соответ-

ствии с табл.10.



Поршни  по  наружному  диаметру  юбки  и  цилиндры  по  внутреннему  диа-

метру  сортируются  на  пять  размерных  групп.  Поршни  маркируются  буквами  на
днище (рис.77). Буква, обозначающая размерную группу диаметра нового цилин-
дра,  нанесена  краской  на  блоке  цилиндров  снаружи  справа  против  каждого  ци-
линдра.

Поршни 40904.1004015-10 ф.«Almet» номинального размера 95,5 мм имеют

маркировку  «40904-10».  Поршни  40904.1004015-10-АР  ф.«Almet»  ремонтного
размера  (96,0  мм)  имеют  маркировку  «40904-10-АР».  Поршни  40904.1004015-20
ф.«Dong Yang Piston» имеют маркировку «40904-20».

Поршни ф.«Almet» по массе сортируются на 2 группы.  Поршни номиналь-

ного  размера  массой  412…416  г  маркируются  знаком  « »  на  днище,  массой
408…412 г - не имеют маркировки. Поршни ремонтного размера массой 419…423
г маркируются знаком « » на днище, массой 415…419 г - не имеют маркировки.
В двигатель должны устанавливаться поршни одной группы по массе.

Замеры цилиндров, поршней, пальцев и шатунов производить при темпера-

туре деталей плюс 20   3  С.








122

Таблица 9

Размерные группы поршней и цилиндров блока

Ремонтное

увеличение

Обозначение

группы

Диаметр, мм

Поршня (юбка)

Цилиндра

–

А

1



B
C

95,488 - 95,500
95,500 - 95,512
95,512 - 95,524

95,536 - 95,548
95,548 - 95,560
95,560 - 95,572

0,5

 А

1



B
C

95,988 - 96,000
96,000 - 96,012
96,012 - 96,024

96,036 - 96,048
96,048 - 96,060
96,060 - 96,072

Поршни  по  диаметру  отверстия  под  палец  сортируются  на  2  размерные

группы и маркируются римской цифрой на днище.

Шатуны по диаметру отверстия втулки под палец сортируются на 4 размер-

ные группы и маркируются краской на стержне в зоне поршневой головки.

Пальцы 406.1004020-04 и 406.1004020-05 по наружному диаметру сортиру-

ются на 5 размерных групп. Размерные группы пальцев 406.1004020-04 маркиру-
ются  краской  на  торце.  Размерные  группы  пальцев  406.1004020-05  маркируются
латинскими буквами «W», «G», «Y», «R», «B» на торце.

Пальцы 406.1004020-04, 406.1004020-05 с поршнями ф.«Almet» и шатунами

должны быть собраны в соответствии с табл.11.

Пальцы 40524.1004020-10 и 40524.1004020-11 по наружному диаметру сор-

тируются на 2 размерные группы и маркируются римской цифрой на торце.

Пальцы  40524.1004020-10  и  40524.1004020-11  с  поршнями  и  шатунами

должны быть собраны в соответствии с табл.12.






1

 На ранних двигателях группы обозначались буквами «А», «Б», «В», «Г», «Д» соответ-

ственно





123

Таблица 10

Соответствие пальцев 406.1004020-04, 406.1004020-05 поршням
и шатунам

Диаметр, мм

Маркировка

Отверстия

Пальца

Пальца

Шатуна

Порш

ня



В бо-

бышке

поршня

Во втулке

шатуна

406.1004020-04

406.1004020-05

22,000

-22,005

22,0045-

22,0070

21,9975-22,0000

белый

W

белый

I

21,9950-21,9975

зеленый

G

22,0020-

22,0045

21,9950-21,9975

зеленый

G

зеленый

21,9925-21,9950

желтый

Y

21,995

-22,000

21,9995-

22,0020

21,9925-21,9950

желтый

Y

желтый

II

21,9900-21,9925

красный

R

21,9970-

21,9995

21,9900-21,9925

красный

R

крас-

ный

21,9875-21,9900

синий

B

Таблица 11

Соответствие  пальцев  40524.1004020-10  и  40524.1004020-11
поршням и шатунам

Диаметр, мм

Маркировка

Пальца

Отверстия

Шатуна

Порш

ня

 и

па

ль

ца



В бобышке

поршня

Во втулке

шатуна

21,990–21,995

22,000-22,005

22,0045–22,0070

белый

I

22,0020–22,0045

зеленый

21,985–21,990

21,995-22,000

21,9995–22,0020

желтый

II

21,9970–21,9995

красный

Шатуны  (в  сборе  с  болтами  и  гайками)  по  массе  сортируются  на  четыре

группы и маркируются краской на крышке шатуна. Цвет маркировки:

– белый – соответствует массе шатуна 900…905 г;
– зеленый – 895…900 г;
– желтый – 890…895 г;
– голубой – 885…890 г.
Для установки в двигатель следует брать шатуны одной группы по массе.
