266

Наименование резьбового соединения

Количество

точек

Момент затяжки,

Н·м (кгс·м)

Болты крышки клапанов

8

6…9

(0,6…0,9)

Болты прижимов форсунок

4

6…9

(0,6…0,9)

Гайки топливопроводов высокого давления

10

21,6...24,5

(2,2...2,5)

Болт полый ФТОТ

2

19,6...49,0

(2,0...5,0)

Болты и гайка крепления кронштейна ТНВД,
кронштейна насоса ГУР компрессора кондицио-
нера

4+3

34,4...39,2

(3,5...4,0)

Болты крепления ТНВД к кронштейну топливного
насоса и генератора

3

16...19,6

(1,6...2,0)

Гайка шкива ТНВД

1

65... 75

(1,6...2,0)

Болты крепления стартера

2

43,1...54,9

(4,4...5,6)

Болт крепления генератора к кронштейну топлив-
ного насоса и генератора

1

34,3...39,2

(2,2...3,2)

Гайка крепления генератора к нижнему крон-
штейну

1

21,6...31,4

(2,2...3,2)

Болт крепления натяжного ролика ремня привода
агрегатов на оси, насоса ГУР

1

14,0...18,0

(5,0...6,0)

Сменный фильтрующий элемент ФТОТ

1

19,6…25

(2,0…2,5)

Фильтр масляный

1

завернуть до ка-

сания уплотнени-

ем поверхности

маслоохладителя,
после чего довер-

нуть ориентиро-

вочно на 3/4 обо-

рота

Сливная пробка масляного картера

1

25...30

(2,5...3,0)

Пробка выпуска воздуха ФТОТ

1

7,8...14,7

(0,8...1,5)

Свечи накаливания

4

10,0 ...15,0

(1...1,5)






267

Наименование резьбового соединения

Количество

точек

Момент затяжки,

Н·м (кгс·м)

Датчик температуры охлаждающей жидкости си-
стемы управления

1

11,8...17,6

(1,2...1,8)

Датчик указателя давления масла

1

17,6...34,3

(1,8...3,5)

Датчик аварийного давления масла

1

17,6...34,3

(1,8...3,5)

Болт М14×1,5 специальный крепления штуцера
датчика указателя давления масла

1

39,2...49,1

(4,0...5,0)



Пробка М14×1,5×10

1

39,2...49,1

(4,0...5,0)



Пробка СпМ22×1,5 коленчатого вала



58,83 до 68,64

(6,0 до 7,0)

Детали с конической резьбой:









К 1/8"



7,8...24,5

(0,8...2,5)

К 1/4"



19,6...49

(2,0...5,0)

К 3/8"



19,6...58,8

(2,0...6,0)

К 1/2"



19,6...68,6

(2,0...7,0)

Неуказанные детали с метрической резьбой:





М8



7,8...29,4

(0,8...3,0)

М10



24,5...39,2

(2,5...4,0)

Хомуты шланга термостата

2

4...6

(0,4...0,6)

Хомуты шланга соединительного (от трубки ото-
пителя к патрубку водяного насоса)

2

1...2,9

(0,1...0,3)

Хомуты шлангов воздуховода

4

4...6

(0,4...0,6)

Хомуты шлангов: вентиляции картера, подвода
охл. жидкости к теплообменнику, слива масла из
турбокомпрессора

8

1...2,9

(0,1...0,3)

Хомуты шлангов отсечного топлива, шланга кор-
ректора по наддуву

10

0,98…2,94

(0,1…0,3)





 При использовании анаэробных герметиков момент  затяжки конических резьб уменьшить в два

раза






268

ПРИЛОЖЕНИЕ В (размеры сопрягаемых деталей)

Размеры, допуски и посадки сопрягаемых деталей двигателя

Блок цилиндров и поршень





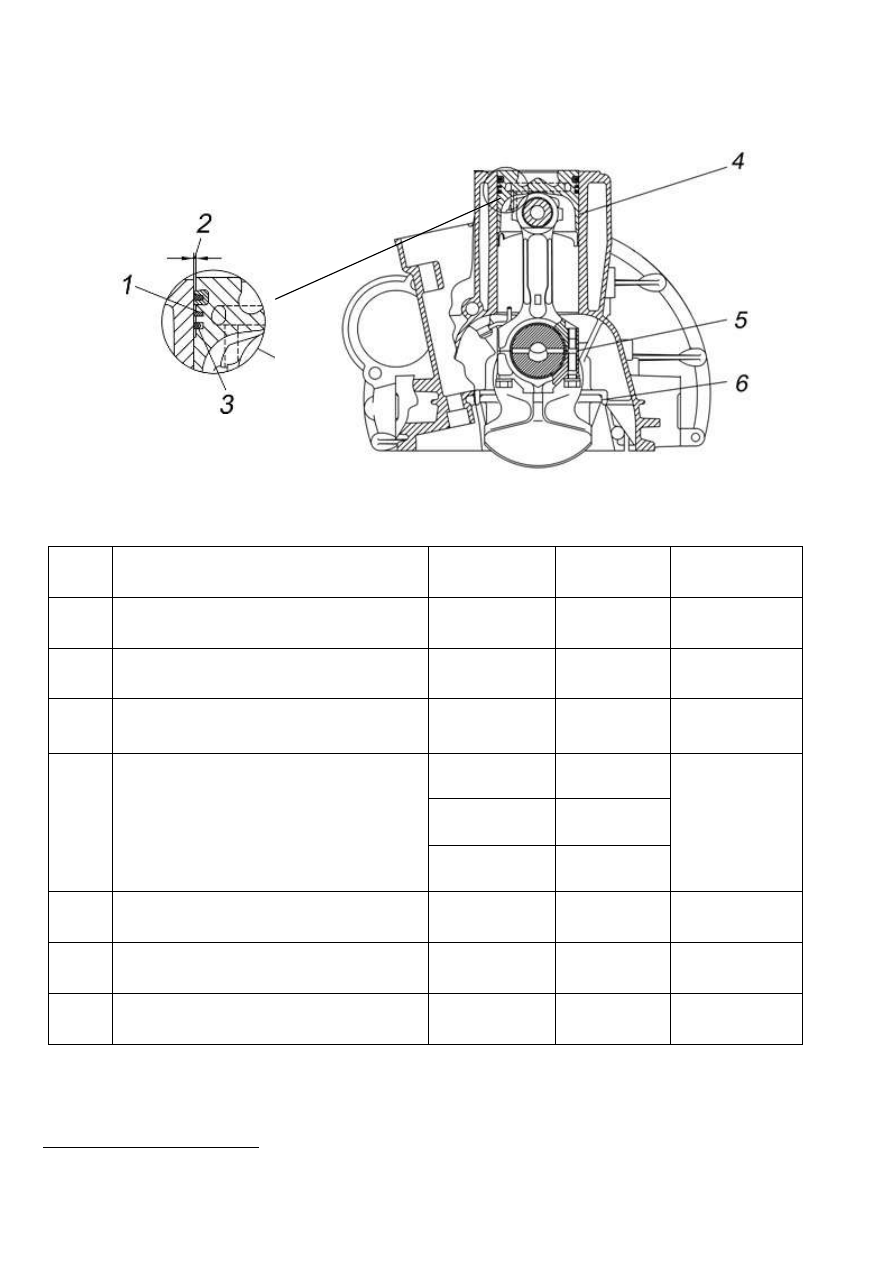

Рис.В.1.







№

сопр.

Сопрягаемые детали

Отверстие, мм

Вал, мм

Посадка, мм

1

Поршень – нижнее компрессионное
кольцо

2

08

,

0

06

,

0







2

01

,

0

03

,

0







Зазор

11

,

0

07

,

0



2

Цилиндр блока – головка поршня (три
размерные группы)

Ø 87

+0,030



Ø 86

14

,

0

09

,

0







Зазор

92

,

0

88

,

0



3

Поршень – маслосъемное кольцо

3

04

,

0

02

,

0







3

01

,

0

03

,

0







Зазор

07

,

0

03

,

0



4

Цилиндр блока – юбка поршня (три
размерные группы)

Ø 87

+0,010

А







Ø 87

020

,

0

010

,

0







В

*



Ø 87

030

,

0

020

,

0







Y

*



5

Шатун (отверстие под болт) – болт ша-
туна

Ø 10,2

02

,

0

01

,

0







Ø 10,18

-0,015



Зазор

055

,

0

010

,

0



5

Крышка шатуна (отверстие под болт) –
болт шатуна

Ø 10,2

02

,

0

01

,

0







Ø 10,18

-0,015



Зазор

055

,

0

030

,

0



6

Блок цилиндров – крышка подшипника

130

014

,

0

039

,

0







130

–0,018



Натяг 0,039

Зазор 0,004





 Маркировка группы диаметра юбки поршня, выбитая на его днище






269

Кривошипно-шатунный механизм



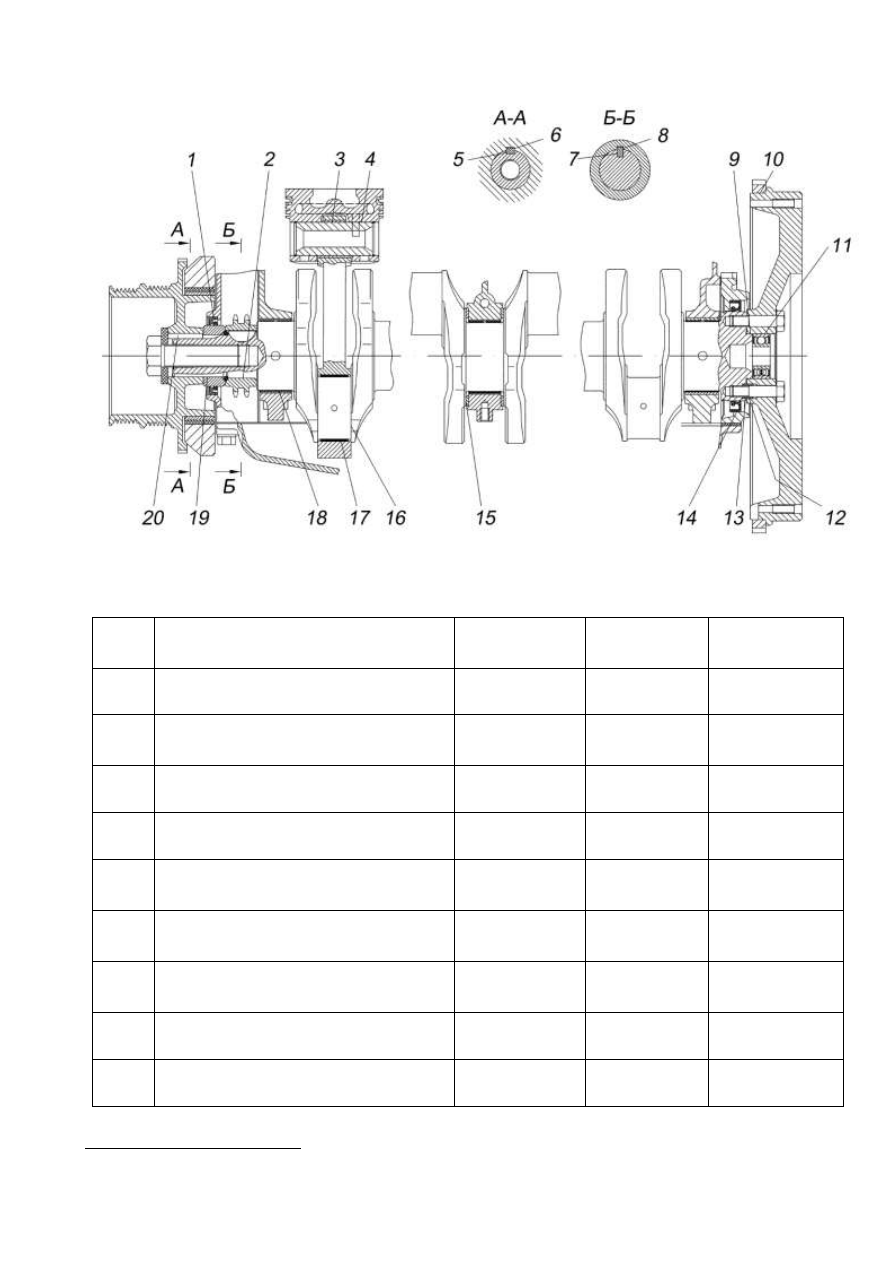

Рис.В.2







№

сопр.

Сопрягаемые детали

Отверстие, мм

Вал, мм

Посадка, мм

1

Крышка цепи – сальник

Ø 70

–0,07



Ø 70

4

,

0

2

,

0







Натяг

47

,

0

20

,

0



2

Звездочка – коленчатый вал

Ø 40

+0,02



Ø 40

027

,

0

009

,

0







Зазор 0,018
Натяг 0,027

3

Шатун – поршневой палец

Ø 30

007

,

0

003

,

0







Ø 30

010

,

0

015

,

0







Зазор

022

,

0

007

,

0



4

Поршень – поршневой палец

Ø 30

+0,007





Ø 30

010

,

0

015

,

0







Зазор

022

,

0

010

,

0



5

Коленчатый  вал  –  шпонка  шкива-
демпфера

8

006

,

0

016

,

0







8

+0,050



Зазор 0,006
Натяг 0,066

6

Шкив-демпфер коленчатого вала –
шпонка

8

+0,03



8

+0,050



Зазор 0,03
Натяг 0,05

7

Коленчатый вал – шпонка звездочки

6

010

,

0

055

,

0







6

-0,030



Зазор 0,020
Натяг 0,055

8

Звездочка коленчатого вала – шпонка

6

065

,

0

015

,

0







6

-0,03



Зазор

095

,

0

015

,

0



9

Коленчатый вал – маховик

Ø 40

014

,

0

035

,

0







Ø 40

035

,

0

050

,

0







Зазор

0,036









Размер на расстоянии 27 мм от оси поршня
