262

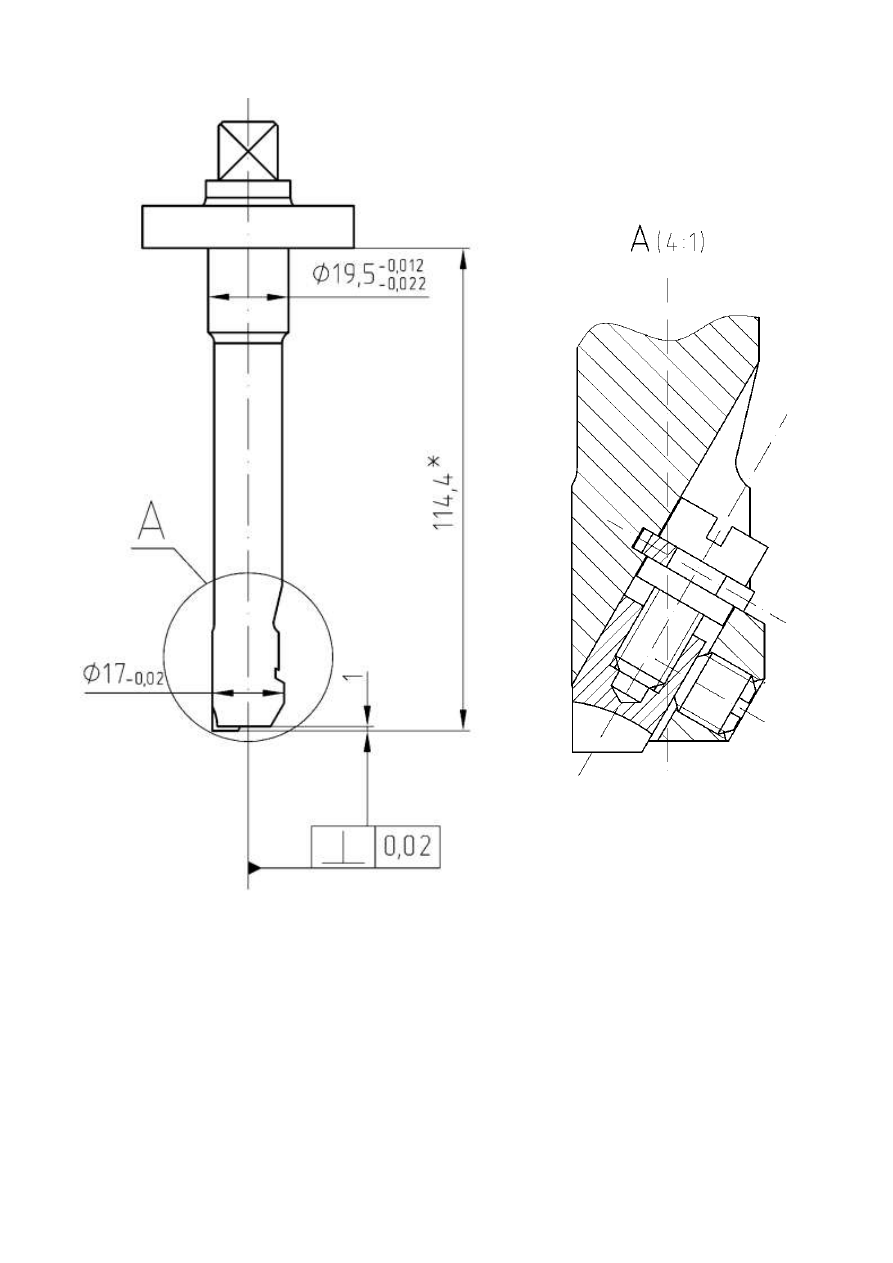

Рис.А.26 – 27-Ф-3871 Резец для подрезки торца под уплотнительное кольцо

топливной форсунки








263

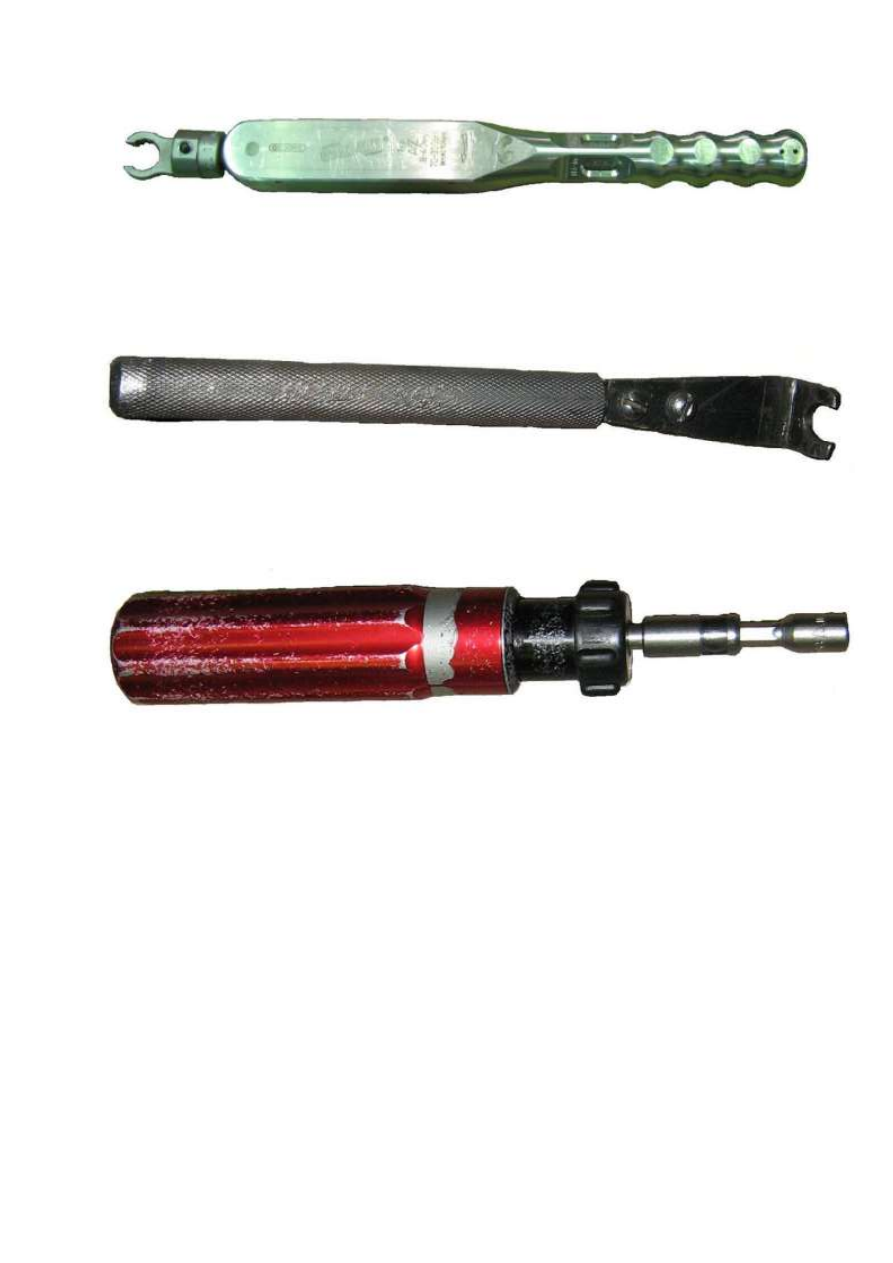

Рис.А.27 – Динамометрический ключ для затяжки гаек топливопроводов высокого
давления. Дремометр №7460-01 АZ А+S (0,8-4,0кгсм) Ø 16мм + Вставная накид-
ная насадка с открытым зевом № 8797-17, код 1211706, ф. Gedore.






Рис.А.28 – ЗМ 7823-4655 Оправка для извлечения гидроопор из головки

цилиндров






Рис.А.29 – Отвертки 757-06 (момент до 6 Н∙м) и 757-07 (момент до 9 Н∙м) для
затяжки червячных хомутов








264

ПРИЛОЖЕНИЕ Б

(моменты затяжки резьбовых соединений)

Моменты затяжки основных резьбовых соединений двигателя

Наименование резьбового соединения

Количество

точек

Момент затяжки,

Н·м (кгс·м)

Болты крышек коренных подшипников

10

98…107,9

(10…11)

Болты шатунов

8

66,7...73,6

(6,8...7,5)

Болты головки цилиндров



:

10



- предварительная затяжка, затем выдержка не
менее 2 мин



39,2...58,9

(4... 6)

- первая промежуточная затяжка, затем выдержка
не менее 2 мин



119...132

(12...13,5)

- вторая промежуточная затяжка, затем выдержка
не менее 7 мин



147,1...162

(15,0...16,5)

- окончательная затяжка: отвернуть болты на угол
90° -100°, затем затянуть моментом:



147,1...162

(15,0...16,5)

Винты крепления головки цилиндров к крышке
цепи

2

21, 6...26,5

(2,2...2,7)

Болты крепления маховика

8

70,6...78,4

(7,2...8,0)

Болты нажимного диска

6

19,6...24,5

(2,0...2,5)

Болты сальникодержателя

6

5,9...8,8

(0,6...0,9)

Болты усилителя картера сцепления

4

28,4...35,3

(2,9...3,6)

Болт стяжной коленчатого вала

1

196...245

(20,0...25,0)

Болты стяжные распределительных валов

2

98...107,9

(10... 11)

Болты звездочек промежуточного вала

2

21,5...24,5

(2,2...2,5)

Болты крышек распределительных валов

15

19,0...23,0

(1,9...2,3)

Болты успокоителей цепи

4

19,6...24,5

(2,0...2,5)





 Болты головки цилиндров затягивать в строго определенной последовательности (рис.93)






265

Наименование резьбового соединения

Количество

точек

Момент затяжки,

Н·м (кгс·м)

Болты передней крышки головки цилиндров

4

21, 6...23,5

(2,2...2,4)

Винты крышки цепи и водяного насоса к блоку
цилиндров

9

21, 6...26,5

(2,2...2,7)

Болт крепления водяного насоса к крышке цепи

1

19,6...24,5

(2,0...2,5)

Болты шкива водяного насоса

3

11,7...17,7

(1,2...1,8)

Винты корпуса термостата

2

21,6...26,5

(2,2...2,7)

Гайки крепления выпускного коллектора

8

21,6...26,5

(2,2...2,7)

Гайки крепления турбокомпрессора

3

21,6...26,5

(2,2...2,7)

Болт крепления впускного патрубка турбоком-
прессора

1

3,9...5,9

(0,4...0,6)

Винты крепления патрубка воздухоподающего

4

6…9

(0,6…0,9)

Болты и гайки крепления трубки рециркуляции,
ОРГ и клапана рециркуляции

4+4



21, 6...26,5

(2,2...2,7)

Гайки крепления впускной трубы

5

28,4...35,3

(2,9...3,6)

Болты патрубка отопителя (у 4-го цилиндра)

2

19,6...24,5

(2,0...2,5)

Болты крепления крышки гидронатяжителя

4

19,6...24,5

(2,0...2,5)

Болты крепления масляного картера к блоку ци-
линдров





11

11,7...17,7

(1,2...1,8)

Болты крепления масляного картера к сальнико-
держателю

2

11,7...17,7

(1,2...1,8)

Винты крепления крышки привода масляного
насоса

4

19,6...24,5

(2,0...2,5)

Штуцер масляного фильтра

1

40...60

(4,1...6,1)

Гайка крепления жидкостно-масляного теплооб-
менника

1

24,5...29,4

(2,5...3,0)





 Затягивать в строго определенной последовательности (рис.92)
