210

исключению элемента гидравлического регулирования, что повлечет много-
кратное увеличение нагрузок в приводе, ускоренный износ и выход из строя
деталей привода распределительных валов.

3.  Не  допускается  на  собранном  гидронатяжителе  нажатие  на  выступающий

из  корпуса  носик  плунжера  во  избежание  выхода  плунжера  из  зацепления  с
корпусом под действием сжатой пружины.

4.  Не  допускается  при  сборке  сдавливать  корпус  гидронатяжителя  во  избе-

жание нарушения геометрической формы корпуса и плунжера.

5. Не допускается разкомплектовывать корпус с плунжером, так как они со-

ставляют  пару  с  подобранным  гидравлическим  сопротивлением,  обеспечи-
вающим демпфирование плунжера.

6. После замены гидронатяжителя после  запуска двигателя в  течение корот-

кого  времени  гидронатяжитель  может  «стучать»,  пока  отверстие  под  его
крышкой и корпус не заполнятся маслом.



10.4.6 Водяной насос

Возможными  неисправностями  насоса  могут  быть:  течь  жидкости  в  дренаж-

ное  отверстие  водяного  насоса  и  шум  подшипника  вследствие  выхода  из  строя
уплотнения.

При выходе из строя уплотнения и течи из дренажного отверстия насоса необ-

ходимо заменить уплотнение, подшипник водяного насоса и крыльчатку (при незна-
чительном  попадании  жидкости  в  подшипник  его  ресурс  резко  сокращается,  а
крыльчатку не возможно спрессовать с валика подшипника без ее деформации).

Разборка насоса производится в следующем порядке:

 с помощью съемника снять крыльчатку (рис.127);
 с  помощью  специального  приспособления  снять  ступицу  шкива  насоса

(рис.128);

 вывернуть фиксатор подшипника;
 выпрессовать  из  корпуса  подшипник  (рис.129).  Выпрессовку  подшипника

производить на прессе или с помощью  медной  оправки. Для более легкой  выпрес-
совки рекомендуется нагреть водяной насос до температуры плюс 80



С;

 выпрессовать уплотнение из корпуса (рис.130).

Сборка насоса производится в следующем порядке:

 с помощью оправки запрессовать подшипник с валиком в сборе в корпус так,

чтобы гнездо под фиксатор на обойме подшипника совпало с отверстием в корпусе
насоса (рис.131);

 напрессовать  на  валик  подшипника  ступицу  шкива  насоса,  выдержав  размер

(106,0 ± 0,2) мм (рис.132);

 с помощью оправки (рис.133) запрессовать уплотнение на вал подшипника и в

корпус насоса, не допуская перекоса (рис.134). С помощью оправки обеспечивается
необходимое сжатие пружины уплотнения;

 завернуть фиксатор подшипника и закернить, чтобы не происходило его само-

отворачивание;

 напрессовать крыльчатку на валик подшипника, выдержав размер между тор-

цом крыльчатки и торцом корпуса насоса не более 14,2 мм (рис.135). Не допускает-






211

ся  прикладывать  усилие  запрессовки  к  обратным  сторонам  лопастей  во  избе-
жание их деформации;

 провернуть крыльчатку вместе с валиком. Задевание крыльчатки за корпус не

допускается.

ВНИМАНИЕ!
При запрессовке подшипника в корпус насоса и деталей на вал подшипника
необходимо исключить возможность передачи усилий запрессовки через тела
качения подшипника, во избежание повреждения дорожек качения в корпусе
подшипника.
На  наружной  поверхности  и  заплечиках  металлической  втулки  уплотнения
нанесен герметик, который обеспечивает герметичность посадки уплотнения
в  корпусе  водяного  насоса.  Перед  запрессовкой  уплотнения  оценить  и  не
нарушать целостность покрытия герметика.
На двигатель водяной насос устанавливать с новой прокладкой.







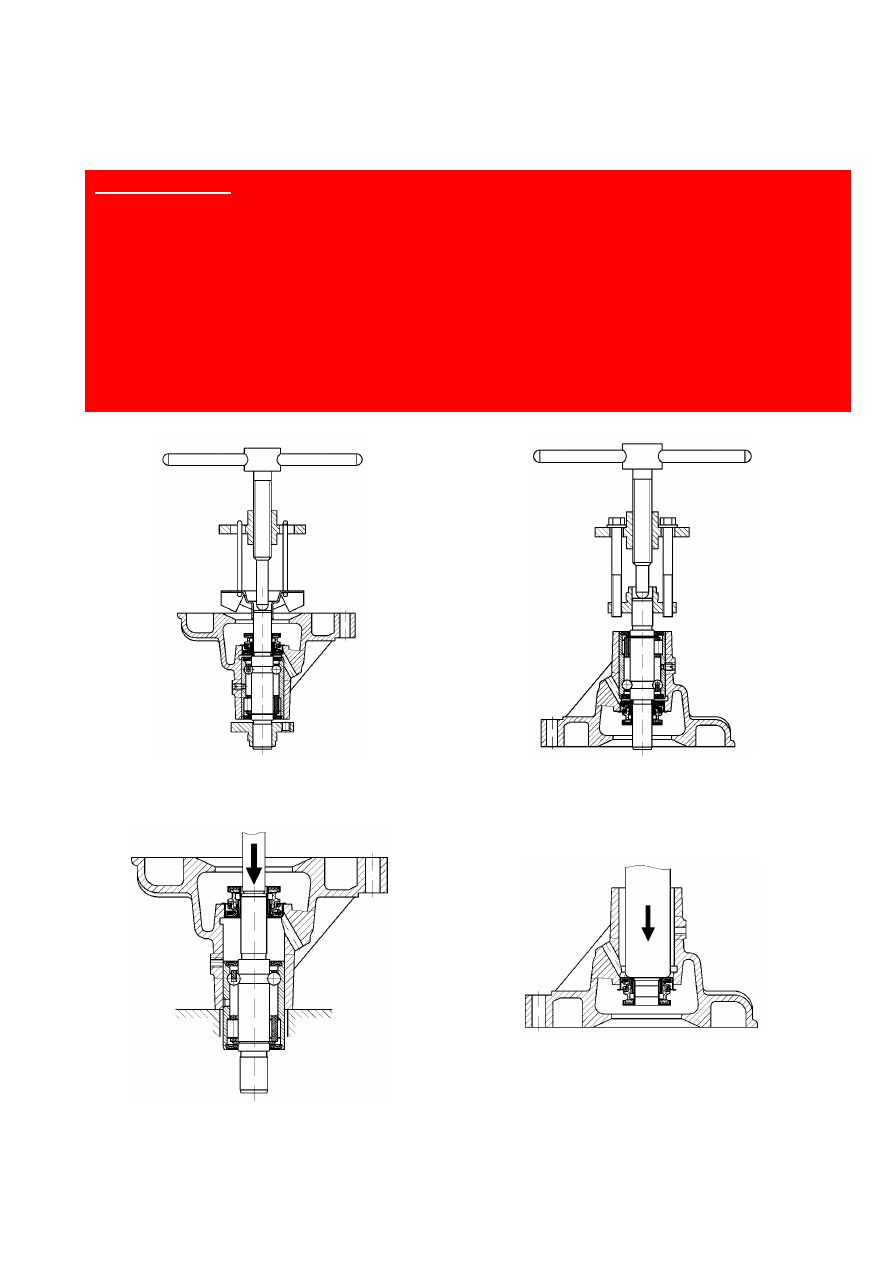

Рис.127. Снятие крыльчатки

водяного насоса



Рис.128. Снятие ступицы

водяного насоса



Рис.129. Выпрессовка подшипника с

валиком водяного насоса









Рис.130. Выпрессовка уплотнения водяного

насоса






212

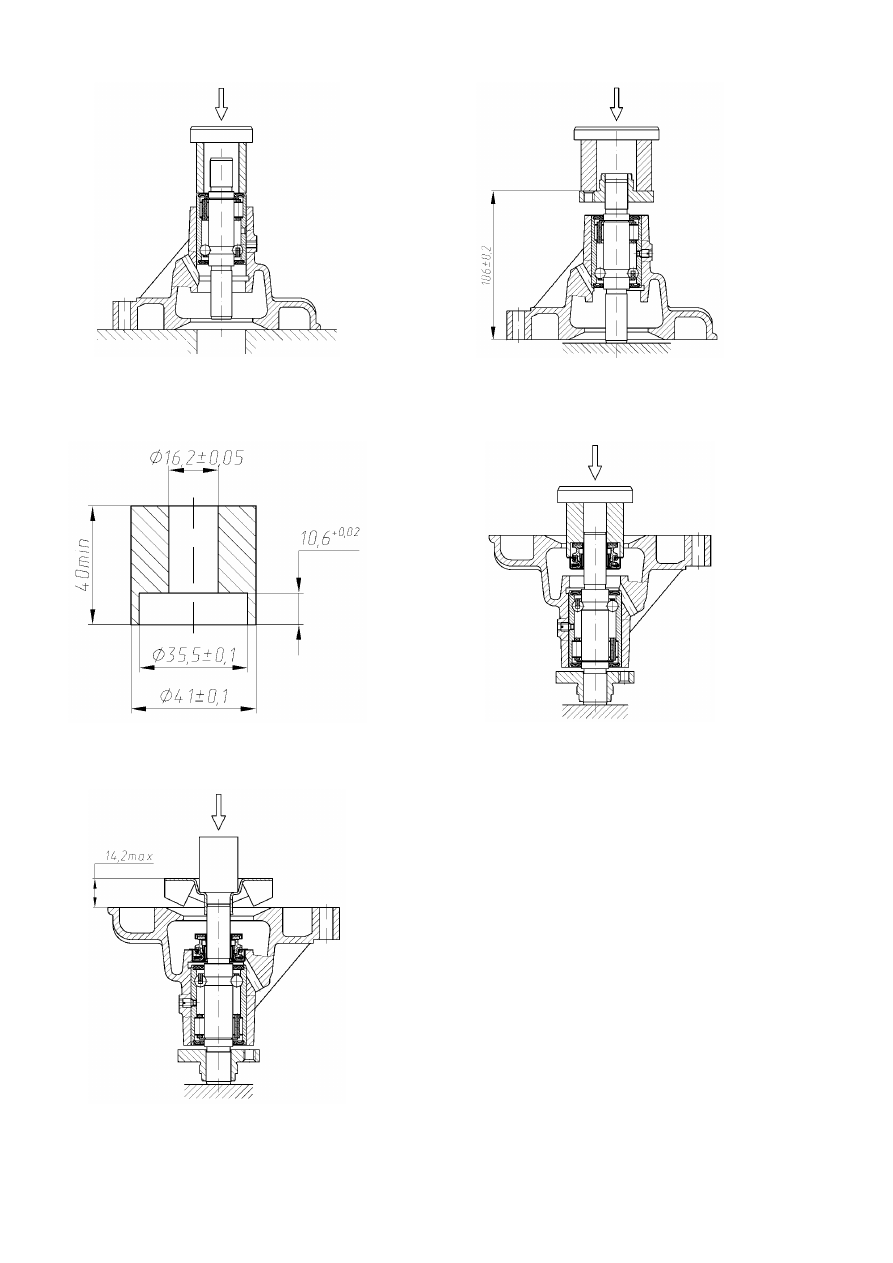

Рис.131. Запрессовка подшипника с

валиком



Рис.132. Напрессовка ступицы шкива водя-

ного насоса



Рис.133. Оправка для запрессовки

уплотнения



Рис.134. Запрессовка уплотнения водяного

насоса



Рис.135. Напрессовка крыльчатки

водяного насоса








213

10.4.7 Термостат

Проверить работу термостата можно без снятия его с двигателя. После запуска

холодного  двигателя  шланг  подвода  жидкости  в  радиатор  не  должен  нагреваться.
Постепенный рост температуры шлангов радиатора, бачков радиатора при прогреве
двигателя указывает на негерметичность клапана термостата или его заклинивание в
открытом положении. Интенсивный нагрев шланга подвода охлаждающей жидкости
в  радиатор  должен  происходить  при  открытии  основного  клапана  –  при  подъеме
температуры охлаждающей жидкости выше плюс 80



 2 °С.

После снятия с двигателя очистить термостат, дренажное отверстие во фланце

и седло клапана. Между клапаном и его седлом не должно быть загрязнений, рисок
и заусенцев, приводящих к негерметичности основного клапана.

Герметичность посадки клапана термостата проверить по прохождению щупа

0,1 мм между клапаном и седлом у холодного термостата. При прохождении щупа
по всей окружности клапана термостат браковать.

Проверить термостат на температуру начала открытия и полный ход клапана.
Установить  термостат  в  воду  с  температурой  плюс  74



С  (75



С  для  ТС108-

01М) и выдержать не менее 3 минут, после чего проверить зазор между клапаном и
седлом  щупом  0,1  мм.  Прохождение  щупа  по  всей  окружности  клапана  говорит  о
слишком раннем открытии термостата и необходимости его замены.

Установить  термостат  в  воду  с  температурой  плюс  85



С  (84



С  для  ТС108-

01М) и выдержать не менее 3 минут, после чего еще раз проверить зазор щупом 0,1
мм между клапаном и седлом. Щуп должен проходить по всей окружности. Непро-
хождение щупа говорит о слишком позднем открытии клапана термостата и необхо-
димости его замены.

Установить термостат в воду с температурой плюс 97



С и выдержать до оста-

новки хода клапана, но не менее 1,5 минут, после чего проверить ход клапана штан-
генциркулем или шаблоном 6,8 мм (7,8 мм для ТС108-01М). Если шаблон не прохо-
дит в зазор между клапаном и седлом, то термостат подлежит замене.

10.4.8 Масляный насос

Причинами  отклонений  в  работе  системы  смазки  двигателя,  могут  являться

неполадки в работе масляного насоса, вызванные износом осей шестерен и их опор-
ных поверхностей в корпусе и маслоприемном патрубке или зависанием редукцион-
ного клапана (плунжера), из-за чего снижается напор (давление) масла, подаваемого
насосом в систему смазки двигателя.

Для определения дефекта необходимо разобрать насос, для чего:

 снять каркас и сетку с маслоприемного патрубка;
 отвернуть три винта, снять приемный патрубок;
 извлечь из корпуса ведомую шестерню и валик с ведущей шестерней в сборе;
 снять  шплинт  с  редукционного  клапана,  извлечь  пружину  с  регулировочной

шайбой и плунжер редукционного клапана из приемного патрубка;

 промыть детали и продуть сжатым воздухом.

При проверке редукционного клапана убедиться, что его плунжер перемеща-

ется в отверстии приемного патрубка свободно, без заеданий, а пружина находится в
исправном состоянии (не имеет износов витков).
