10.4.3 Шатунно-поршневая группа

Детали шатунно-поршневой группы проверить на отсутствие трещин и других

повреждений. Детали, имеющие повреждения подлежат замене.

Проверить зазоры между поршневыми кольцами и канавками поршня по вы-

соте и зазоры в замках поршневых колец. Зазоры приведены в таблицах 16 и 17.

По мере износа нарушается геометрическая форма цилиндров, увеличиваются

зазоры  в  стыках  колец,  а  также  зазоры  между  кольцами  и  канавками  в  поршне,
упругость колец резко снижается. Это приводит к росту количества газов, проника-
ющих в картер двигателя, увеличению расхода масла на угар. Изношенные поршне-
вые кольца необходимо заменить.
Таблица 16 – Параметры зазоров для поршневых колец «DYP»

Кольцо

Зазор по высоте, мм

Зазор в стыке, мм

номинальный  предельный  номинальный  Предельный

Верхнее компрессионное

–

–

0,25…0,40

0,9

Нижнее компрессионное  0,07…0,11

0,20

0,50…0,75

1,0

Маслосъемное

0,03…0,07

0,15

0,30…0,60

0,9

Зазор в замках колец проверяется при установке колец в верхнюю неизношен-

ную часть цилиндра, предварительно очищенную от нагара, или в калибр Ø 87

+0,030



мм. Зазор в замке измеряется с помощью набора щупов.

Зазоры по высоте между кольцом и стенкой канавки  проверяют  щупом, вво-

димым  в  зазор  в  нескольких  местах  по  окружности  кольца  и  поршня.  Если  зазор
между кольцом и стенкой канавки больше, чем указан в таблице, необходимо заме-
нить поршень и кольца.

Поршни также подлежат замене:

 при  наличии  на  рабочих  поверхностях  юбки  и  в  отверстиях  под  поршневой

палец значительных «задиров»;

 при увеличении зазора между поршнем и цилиндром свыше 0,2 мм (табл. 9);
 при износе отверстия под поршневой палец свыше 0,05 мм (табл. 9);
 при  наличии  на  перемычках  между  канавками  под  поршневые  кольца,  на

кромках юбки и камеры сгорания усталостных трещин.


Шатуны
Изнашивается в  основном  отверстие втулки верхней головки шатуна под па-

лец.    При  разрушении  шатунного  подшипника,  значительном  «задире»  или  разру-
шении  поршня  могут  измениться  геометрические  параметры  шатуна.  Ремонт  сво-
дится к замене шатуна в сборе, если его геометрические параметры не соответству-
ют требованиям КД, а диаметр отверстия во втулке  превысил 30,035 мм.


Поршневые пальцы
Поршневые пальцы всегда находятся в сложнонапряженном состоянии, испы-

тывая знакопеременные нагрузки растяжения-сжатия, изгиба и среза. Изнашивается
в основном поверхность, сопрягаемая с втулкой верхней головки шатуна. Не смотря






203

на незначительные износы, поршневые пальцы не ремонтируются, т. к. накопленные
за время эксплуатации двигателя усталостные изменения в материале пальца могут,
при последующем применении в отремонтированном двигателе, привести к его по-
ломке и отказу двигателя.



10.4.4 Распределительные валы.
 Опорные шейки распределительных валов изнашиваются незначительно.
В случае увеличения зазоров в подшипниках распределительных валов более

0,2 мм необходимо заменить либо головку цилиндров, либо распределительные ва-
лы.

Кулачки  распределительных  валов  имеют  закаленный  до  высокой  твердости

(> 50 HRC) поверхностный слой глубиной 0,2…0,5 мм и практически не изнашива-
ются. При аварийном разрушении рычага привода клапана на рабочей поверхности
кулачка могут появиться забоины и царапины. В этом случае ремонт сводиться к за-
чистке наждачной бумагой выступающих кромок забоин (царапин) при условии, что
максимальный размер забоины не превышает 1/3 ширины дорожки качения ролика
рычага.

При значительных повреждениях кулачков, вызывающих потерю кинематиче-

ской  точности  звеньев  газораспределительного  механизма,  распределительный  вал
необходимо заменить.

Контролируемые  параметры  распределительных  валов  и  отверстий  головки

цилиндров  под опорные шейки  при проверке технического состояния приведены в
таблице 17.


 Таблица 17



Контролируемые параметры

Размер по рабо-

чему чертежу, мм

Максимально до-

пустимый размер с

учетом износа, мм

Диаметр первой опорной шейки распредели-
тельного вала



42

050

,

0

075

,

0







41,9

Диаметр остальных опорных шеек распреде-
лительного вала



30

050

,

0

075

,

0







29,9

Диаметр отверстия в головке цилиндров под
первую опорную шейку распределительного
вала

42

+0,025

42,1



Диаметр отверстия в головке цилиндров под
остальные опорные шейки распределитель-
ного вала

30

+0,025

30,1



Высота кулачков

40,8859 ± 0,25

40,4



Радиальное биение средней опорной шейки

0,025

0,04






204

10.4.5 Головка цилиндров
При  наличии  механических  повреждений  нижней  плоскости,  «разгарных»

трещин  и  разрушений  перемычек  между  седлами  клапанов  головку  цилиндров
необходимо заменить новой.

Ремонт  головки  цилиндров  заключается  в  замене  втулок  направляющих  кла-

панов,  замене  седел  клапанов  или  перешлифовке  их  фасок,  подрезании  нижней
плоскости для устранения ее коробления при перегреве двигателя, устранения забо-
ин, выходящих в зоны уплотнительных элементов прокладки, обеспечения заданно-
го  утопания  торцов  тарелок  клапанов  после  перешлифовки  фасок  седел  при  усло-
вии, что величина съема металла не превысит 0,15 мм.

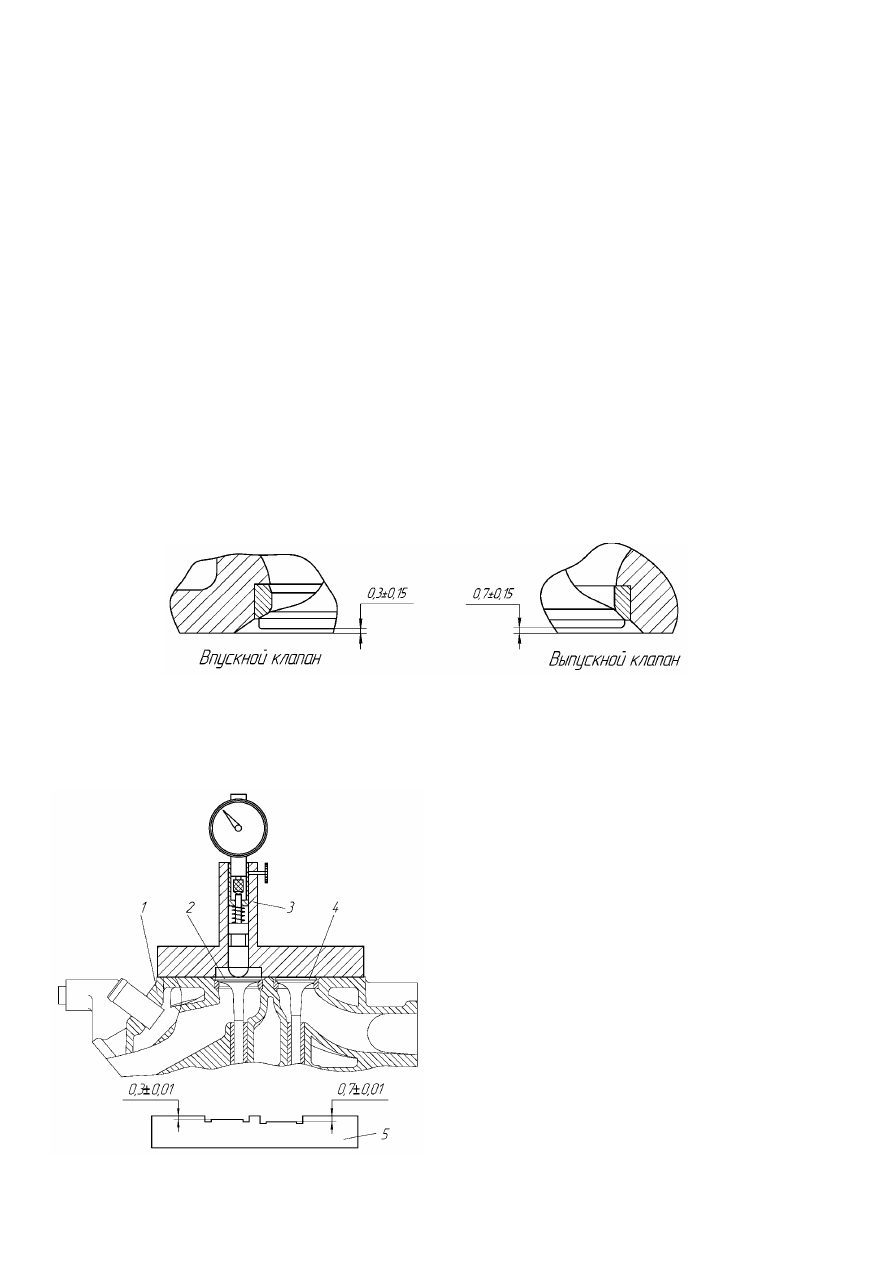

Утопание  тарелок  клапанов  должно  быть  в  пределах,  указанных  на  рис.121.

Разность утопаний на одной головке не должна превышать 0,07 мм по каждому ряду
клапанов.

Проверку производить измерительным калибром 24-Ф-74760, настроенным по

эталону  24-Т-1643  (рис.122).  Перед  проверкой  очистить  плоскость  головки  цилин-
дров и тарелки клапанов от нагара.

Для  проверки  герметичности  клапанов  залить  керосин  поочередно  во  впуск-

ные и выпускные каналы головки цилиндров, при этом протекания керосина из-под
тарелок клапанов в камеру сгорания быть не должно.



Рис.121. Утопание клапанов

По результатам измерения утопания терелок клапанов принимается решение о

возможности  устранения  негерметичности  клапанов  притиркой  седел  и  фасок  кла-
панов, шлифовкой или заменой седел и клапанов.









Рис.122. Проверка утопания

клапанов

1 – головка цилиндров;
2 – клапан впускной;
3 – измерительный калибр;
4 – клапан выпускной;
5 – эталон настройки калибра








205

При разборке головки цилиндров клапаны, гидроопоры с рычагами уложить в

порядке, соответствующем их расположению в головке цилиндров, с целью после-
дующей их установки на прежние места. Для разсухаривания клапанов использовать
специальное приспособление ЗМ 7823-4629.

Втулки клапанов
Если зазор между клапаном и направляющей втулкой превышает 0,15 мм и не

может  быть  устранен  заменой  клапана,  втулку  необходимо  заменить.  Втулку  вы-
прессовать  со  стороны  седла  специальной  оправкой  легкими  ударами  молотка  или
ручным прессом.

Для  ремонта  предусматриваются  направляющие  втулки  клапанов  одного  ре-

монтного размера, с увеличенным наружным диаметром на 0,02 мм по отношению к
номиналу.

При необходимости перед запрессовкой втулку охладают в двуокиси углерода

(«сухой лед») до минус 45…50

о

С, а головку цилиндров нагревают до плюс 60

о

С.

Втулку со стопорным кольцом запрессовать до упора в головку цилиндров.

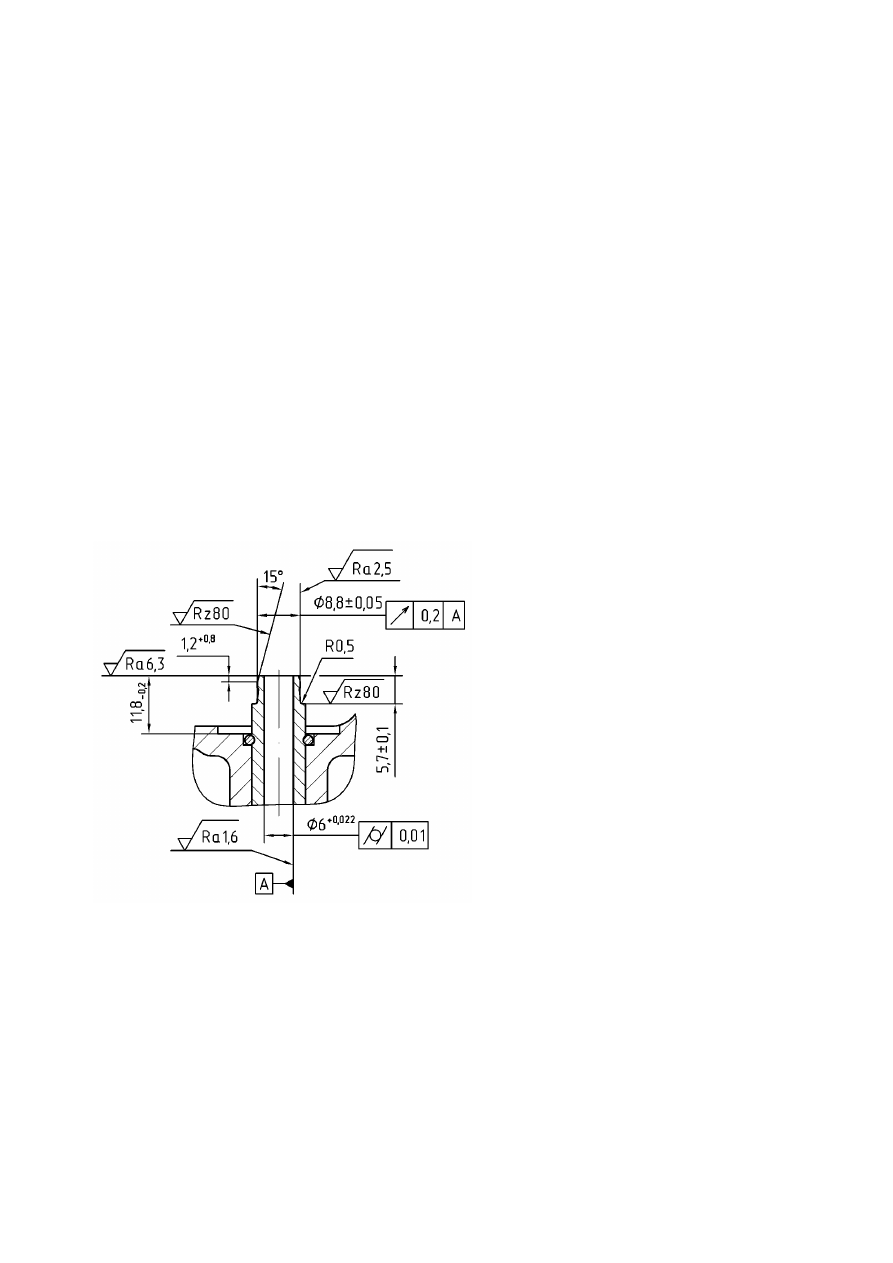

После запрессовки направляющей втулки произвести ее обработку в соответ-

ствии  с  рис.123.  Затем  следует  прошлифовать  фаску  седла  клапана,  центрируя  ин-
струмент по отверстию втулки.













Рис.123. Обработка направляющих

втулок клапанов после запрессовки их

в головку цилиндров





Седла клапанов

При наличии на рабочей фаске седла дефектов (раковин, коррозии и т.д.), ко-

торые приводят к негерметичности клапана и не могут быть устранены притиркой, а
также  после  замены  направляющей  втулки  клапана  произвести  обработку  рабочей
фаски седла под углом 60



 для седла впускного клапана и 45



 для выпускного, цен-

трируя по отверстию соответствующей направляющей втулки клапана (рис.124).

Для ремонта предусматриваются седла, с увеличенным наружным диаметром

на 0,05 мм по отношению к номиналу.
