7. Отсоединить клемму «Плюс» аккумулятора на 5 секунд.
Примечание.  Допускается  не  отключать  клемму  «Плюс»  аккумулятора,  при

этом  нужно дождаться отключения главного реле  системы  управления двигателем  -
пауза более 30 секунд после выключения зажигания до характерного щелчка.

Включить  зажигание  и  выдержать  паузу  5  секунд  –  для  инициализации  кон-

троллера.

Для открытия диагностической  сессии  нажать кнопку  «Пуск (F7)»  - при горе-

нии зеленого индикатора связь с контроллером установлена.

8. Выбрать мышью операцию «Коды/Паспорт», активировать процедуру «Пас-

порт», щелкнув мышью на нижнем поле «Паспорт». Сверить считанный признак ка-
либровок (7-я строка сверху) с требуемым значением.

9.  Если  перезапись  признака  калибровок  произошла,  остановить  диагностиче-

ский обмен и закрыть программу USB_D.exe. Если остался прежний признак калиб-
ровок, то повторить п.п. 3-8.



6.1.2 Паспортные данные



ПАСПОРТНЫЕ ДАННЫЕ КОНТРОЛЛЕРА EDC16C39-6.H1 ДЛЯ УАЗ/ЕВРО-4
ECU EDC16C39-6.H1 PASSPORT DATA FOR UAZ/EURO-4

Обозначение
Designation

Наименование  паспортных данных контроллера
ECU passport identification

Пример для записи
Example of record

МОДЕЛЬ АВТО
WIN-CODE

Обозначение модели автомобиля (WIN-код) **
Vehicle Identification Number

XTT236380c0015149
(c – год вып. - 2012)

ЗАВ. № БЛОКА
ECU



NUMBER

Заводской номер контроллера «BOSCH»
Vehicle manufacturer ECU part number

0281006291

ТИП БЛОКА
HARDWARE NUMBER

Тип контроллера
System supplier Hardware number

EDC16C39

ВЕРСИЯ БЛОКА
HARDWARE VERSION

Версия аппаратной части контроллера
System supplier Hardware version number

6H1-HW03

ПРОГРАММА
ECU PROGRAMM

Версия программы управления
System software version

C45281A

НОМЕР ПРОГРАММЫ
PROGRAMM NUMBER

Номер программного обеспечения



«BOSCH»

Software number

1037523313

КАЛИБРОВКИ
ECU DATASET ID

Текущая версия калибровок для выбранного ва-
рианта автомобиля **
System Supplier ECU dataset ID

U31638E4K311P02

КОД СЕРВИСА
SERVICE CODE

Код сервиса, проводившего обслуживание, или
идентификатор тестового оборудования **
Repair shop code or tester serial number

UAZ

ДАТА ПРОШИВКИ
PROGRAMM DATE

Дата записи программы**
Previous Programming date

04-03-12

Примечание (Note):

** - информация может быть записана производителем автомобиля (information can be recorded

automobile manufacturer);

Текущая версия калибровок для варианта автомобиля (System Supplier ECU dataset ID):
- U31514E4K300P02– для УАЗ-315148 без ИММО;
- U31638E4K311P02– для УАЗ-31638/23608/23638 с ИММО, без кондиционера;
- U31638E4K313P02 – для УАЗ-31638/23608/23638 с ИММО и кондиционером.




103

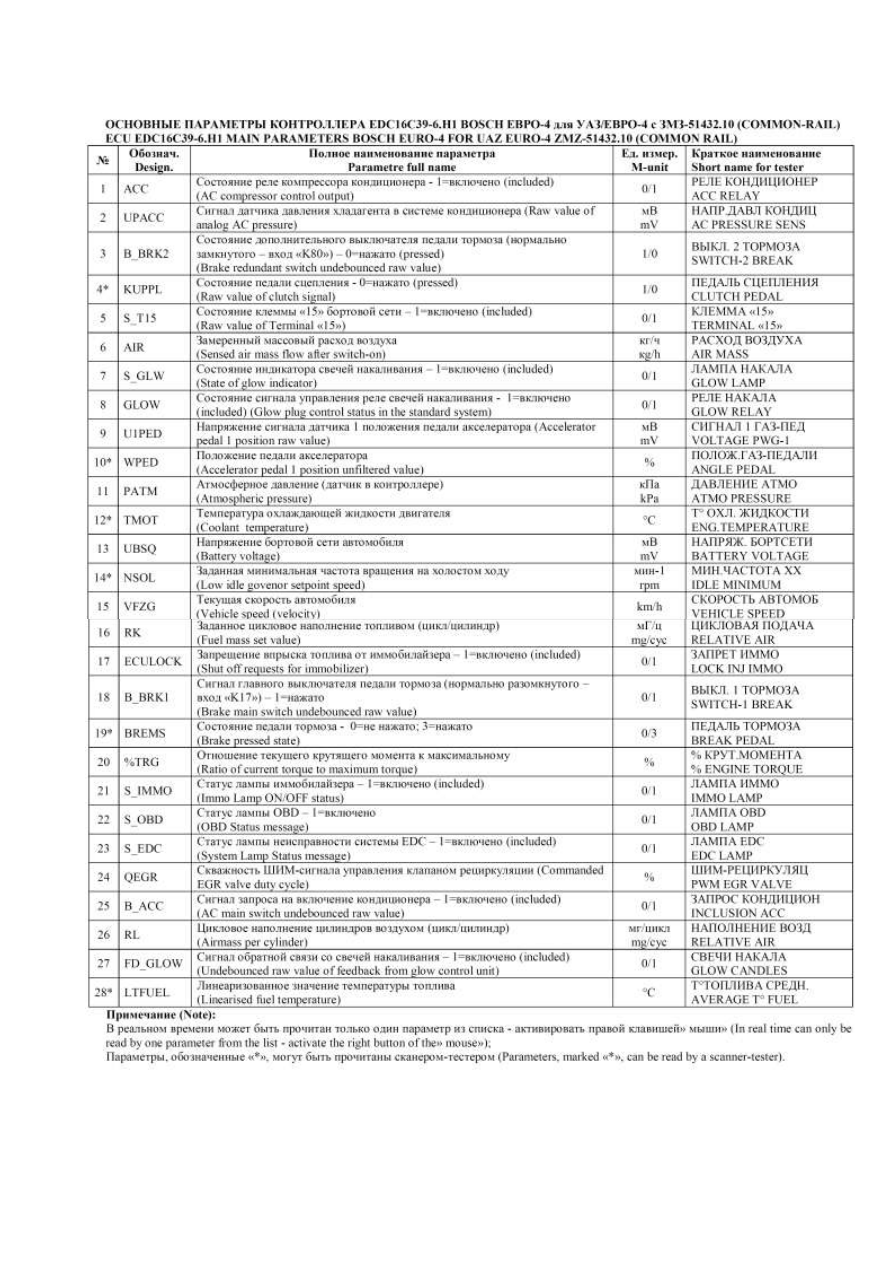

6.1.3 Основные параметры














104

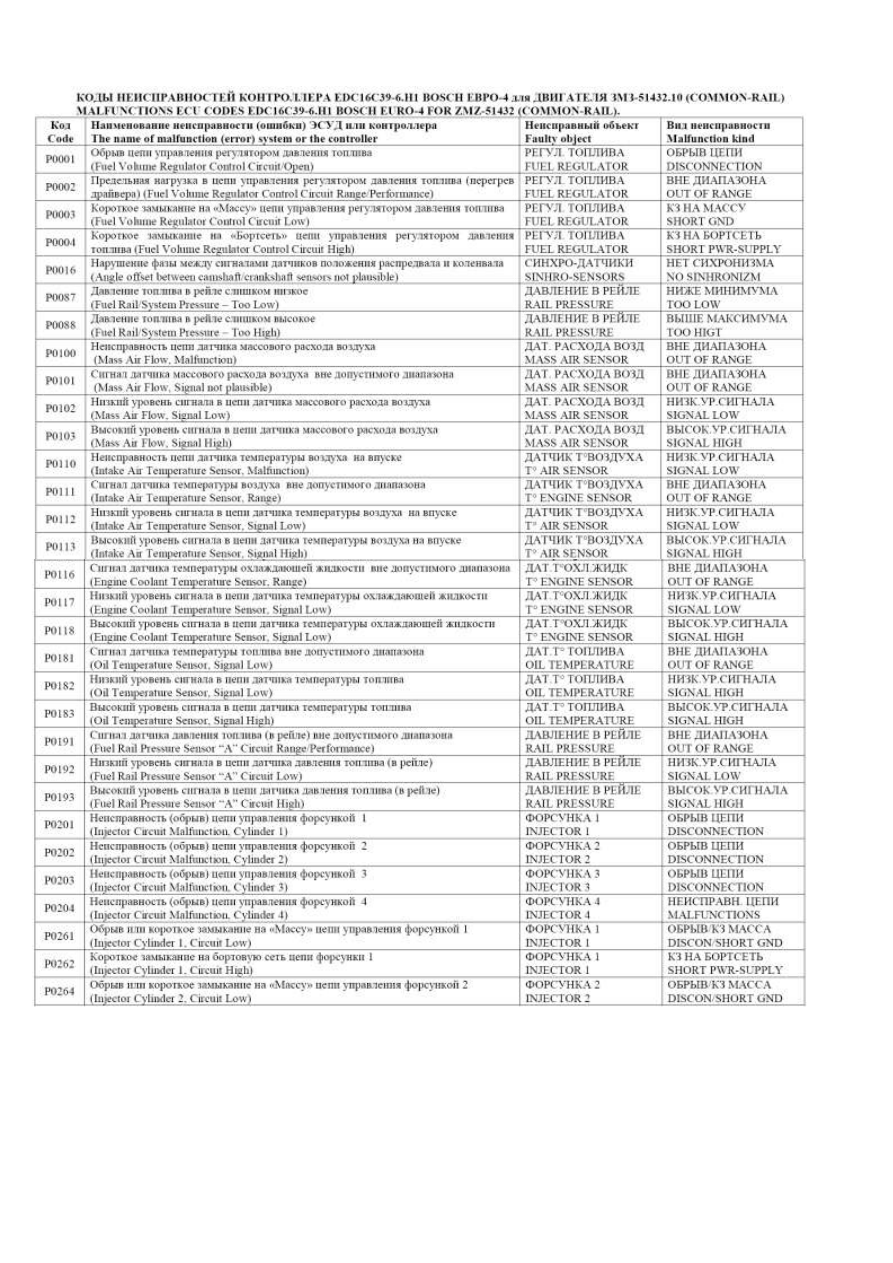

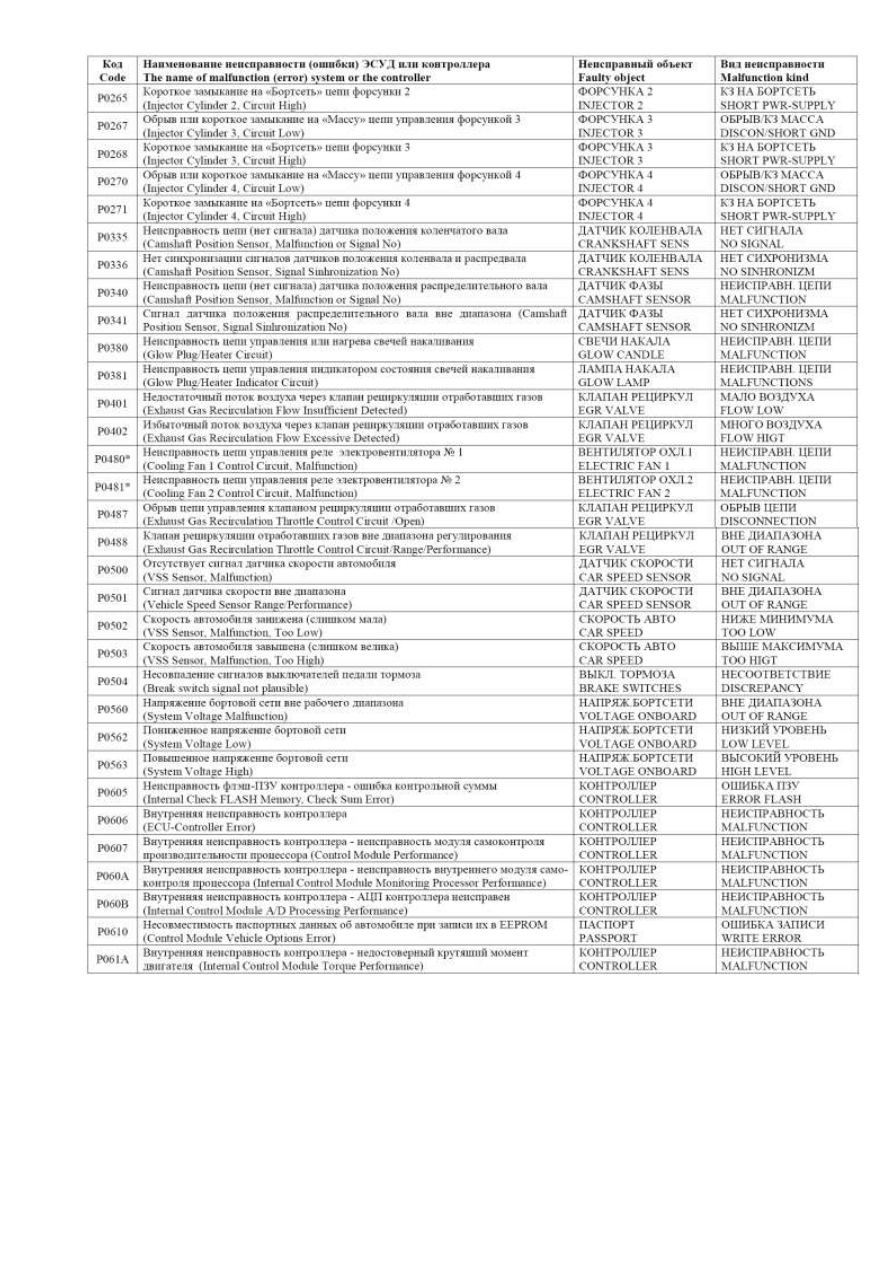

6.1.4 Коды неисправностей
