90

Ведомый  диск  необходимо  заменить,  если  на  поверхности  фрикционных

накладок имеются следы перегрева, трещины или сильное замасливание, а также если
расстояние от поверхности накладок до головок заклепок менее 0,2 мм.

При наличии мелких забоин, заусенцев и ржавчины на шлицах ступицы ведо-

мого диска произвести зачистку данных поверхностей.

Для  контроля  торцового  биения  поверхностей  фрикционных  накладок,  диск

установить на шлицевой вал на переходной посадке для исключения влияния зазоров
в шлицах. Затем вал  установить в центрах приспособления  (рис.74) и замерить бие-
ние у края диска.

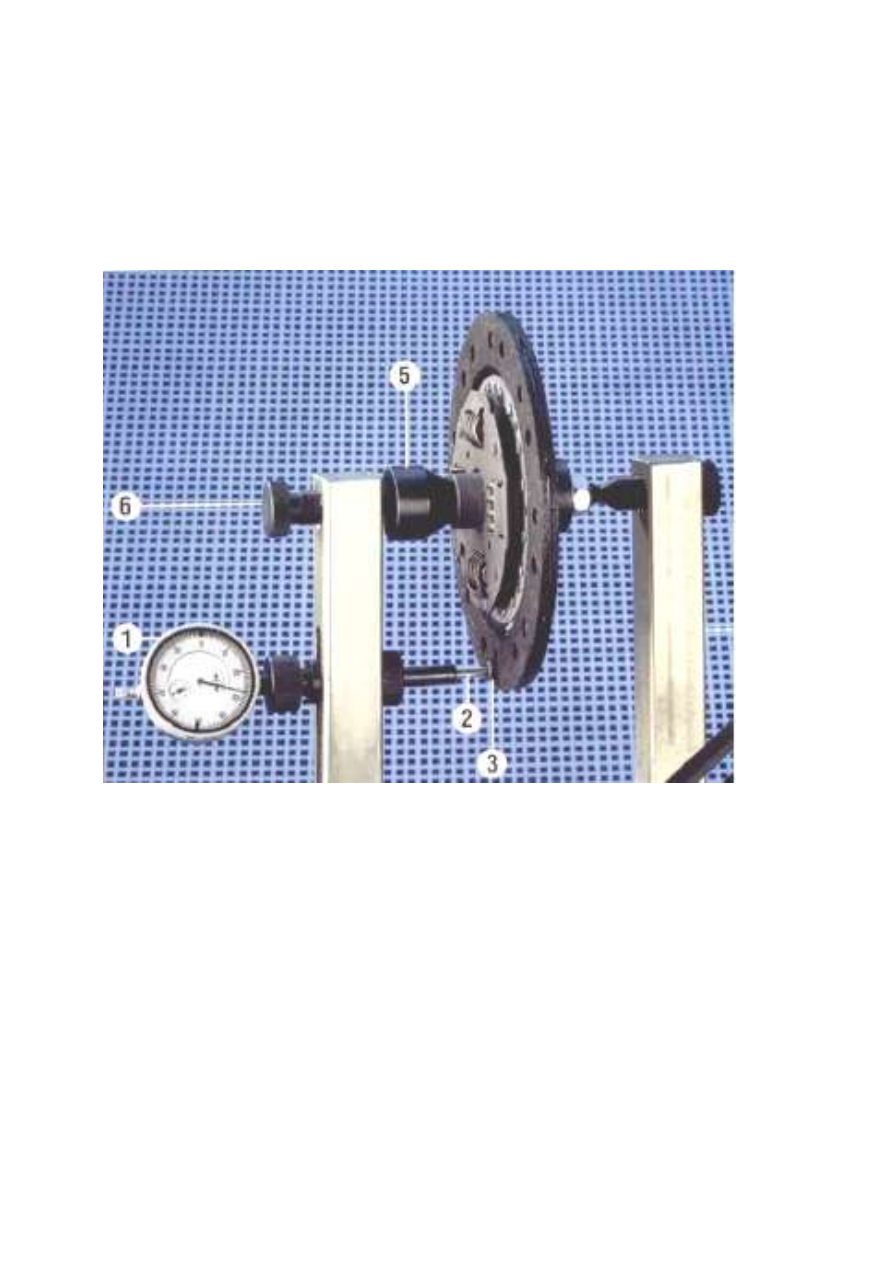

Рис.74. Проверка биения рабочей поверхности ведомого диска.


Для контроля неплоскостности (тарельчатости) диск положить на новый махо-

вик и щупом замерить зазор между накладками и маховиком. Контроль производить
с обеих сторон диска. Наиболее полно оценить неплоскостность позволяет замер го-
рячего диска, непосредственно после снятия с автомобиля.

Если сумма отклонений торцового биения и неплоскостности превышает вели-

чину 0,5 мм, то диск подлежит замене.

Нажимной  диск.  При  отсутствии на  нажимном диске видимых  повреждений:

надиров, кольцевых канавок, прижогов и выработки более 0,3 мм на рабочей поверх-
ности  нажимного  диска,  износов  концов  лепестков  диафрагменной  пружины  более
0,3  мм,  наличия  деформации  соединительных  пластин,  зазоров  между  ними  и  т.  д.
необходимо  проверить  расположение  концов  лепестков  диафрагменной  пружины,
чистоту выключения диска и нажимное усилие диска.

Для этого закрепить нажимной диск на рабочей поверхности нового маховика

(поверхность должна быть ровной и неизношенной), поместив между ними три рав-




91

номерно расположенные шайбы 2 (рис.75) толщиной А=8,5 мм. Диск закрепить к ма-
ховику шестью болтами, затягивая болты равномерно в несколько этапов до момента
затяжки 19,6...24,5 Н·м (2,0…2,5 кгс·м), что необходимо для исключения коробления
кожуха и, вследствие этого, повышенного биения лепестков диафрагменной  пружи-
ны.

Размер  от торца маховика до концов лепестков  Б должен быть равен  42,5



  2

мм. Биение концов лепестков (отклонение от положения в одной плоскости) на диа-
метре 60 мм не должно превышать 0,65 мм, при необходимости подогнуть лепестки
диафрагменной пружины.







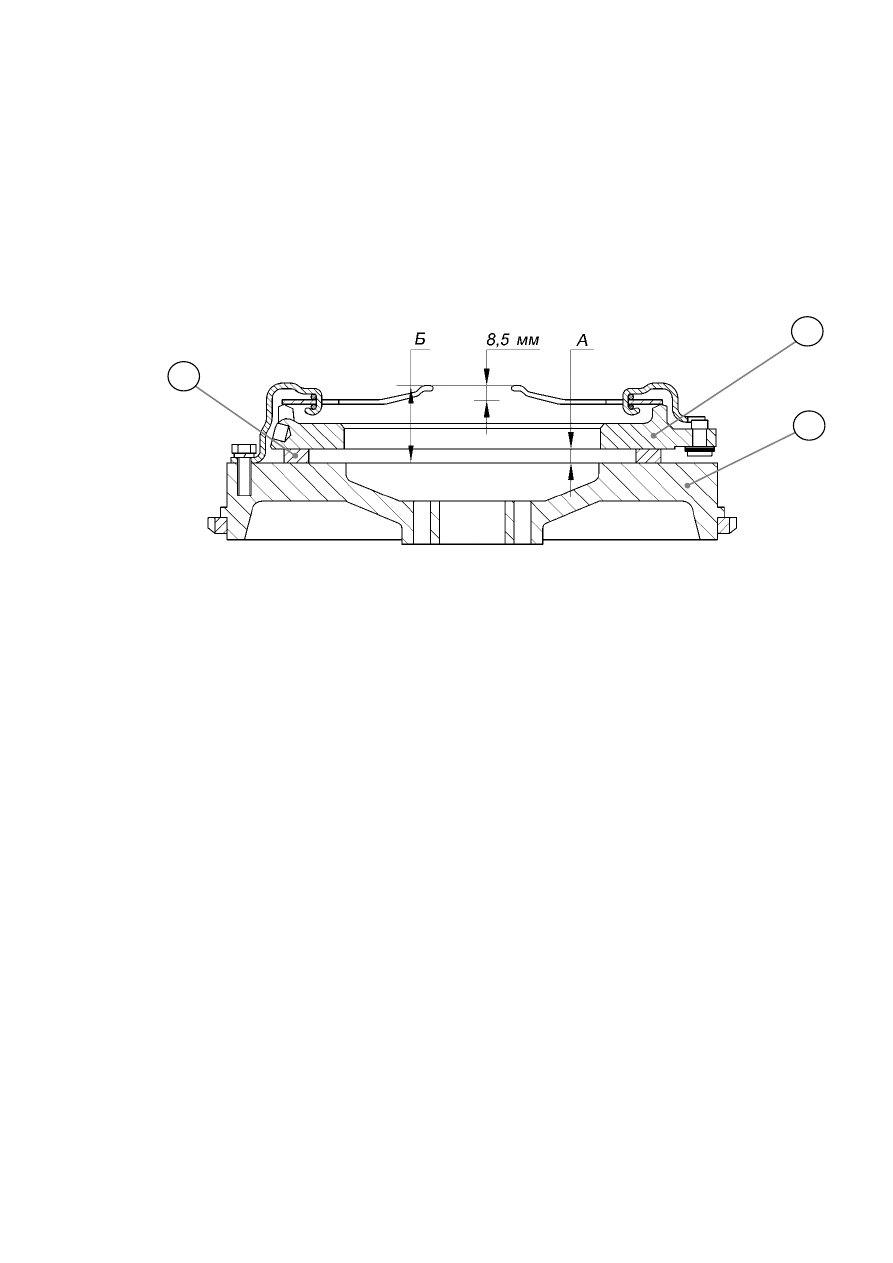

Рис.75. Регулировка концов лепестков и проверка нажимного диска сцепления:

1 – нажимной диск; 2 – шайба; 3 – маховик







Нажимая  на  концы  лепестков,  переместить  их  на  величину  8,5  мм.  При  этом

отход нажимного диска должен быть не менее 1,4 мм, а максимальное усилие нажа-
тия на концы рычагов должно быть не более 2 500 Н.

Убрать  шайбы. Нажимая  на  концы  лепестков,  переместить  нажимной  диск  до

размера от маховика до диска 10 мм, а затем до размера А=8 мм. Освободить нажим-
ную  пружину  и  замерить  усилие  на  нажимном  диске  при  размере  до  маховика  рав-
ным величине А=8 мм, которое должно быть не менее 8 500 Н.
















3

2

1




92

5 ЭЛЕКТРООБОРУДОВАНИЕ

На двигателе установлено электрооборудование постоянного тока.
Номинальное напряжение - 12 В. Приборы электрооборудования подсоединены

по  однопроводной  схеме.  С  "массой"  двигателя  соединены  все  клеммы  "–"  (минус)
приборов и агрегатов электрооборудования.

Стартер с редуктором, дистанционным электромагнитным включением.
Генераторы с номинальным напряжением 14 В и максимальной токоотдачей в

нагретом состоянии не менее 80А, 90А или 120А с выводами фазы и дополнительных
диодов.

Ремонт электрооборудования производится на специализированных СТО.

5.1 Генератор

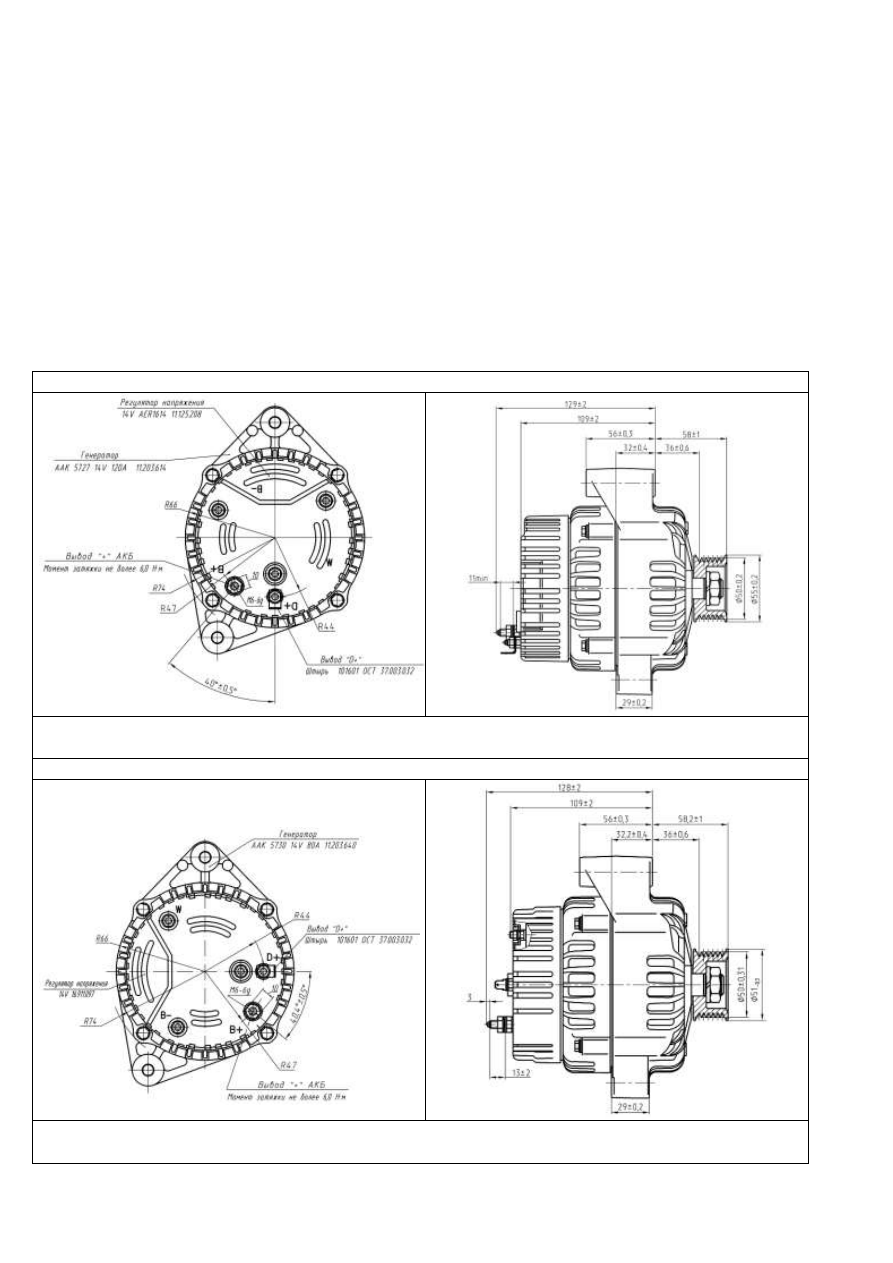

Генератор переменного тока с электромагнитным возбуждением со встроенным

регулятором напряжения и выпрямительным блоком.

120А





409.3701000 ф. «Iskra»;

5122.3771000-30 ОАО «Прамо-Электро»

80А








4052.3701000-01 ОАО «Прамо-Искра»;

5122.3771000 ОАО «Прамо-Электро»




93

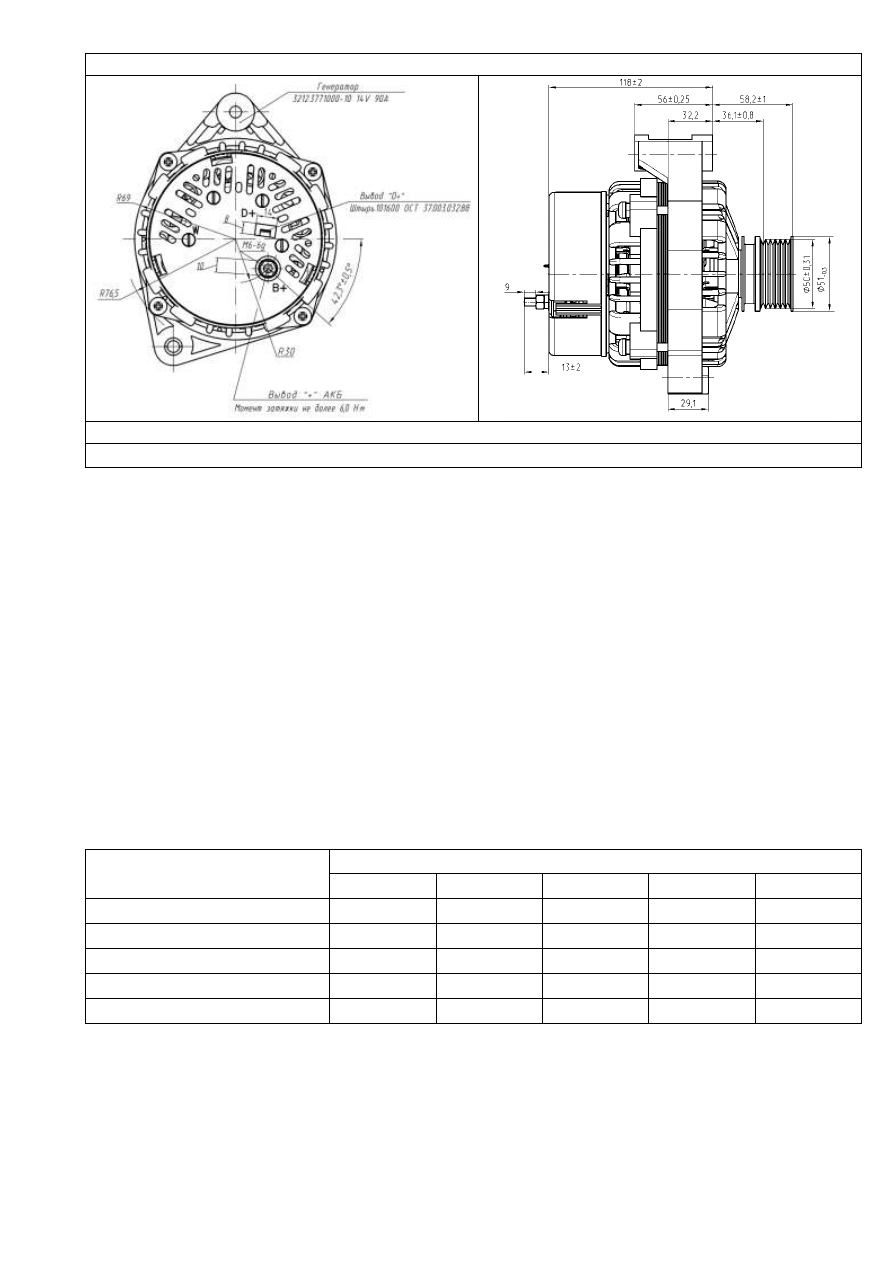

90А





3212.3771000-10 ОАО «БАТЭ»

Рис.76. Применяемые на дизеле ЗМЗ-51432 генераторы


Генератор предназначен для работы в качестве источника электрической энер-

гии параллельно с аккумуляторной батареей в системе электрооборудования автомо-
биля.

5.1.1 Технические данные:

Направление вращения (со стороны шкива) ........................................ правое
Номинальное напряжение, В ........................................................................ 14
Максимальный ток, А
5122.3771000-30  ......................................................................................... 120
5122.3771000…………………………………………………………………..80
3212.3771000-10……………………………………………………………….90
Ток отдачи, при напряжении 13 В, температуре
окружающей среды 25 ±10

о

С при длительном режиме работы

и частоте вращения ротора генератора, мин

–1

:



Обозначение генератора

Частота вращения ротора генератора, мин

–1



1 500

1 800

2 000

6 000

8 000

5122.3771000-30

14

32

45

116

120

409.3701000

10

32

44

116

120

5122.3771000

24

40

48

80

82

4052.3701000-01

22

40

48

80

82

3212.3771000-10

27

-

50

90

-
