18












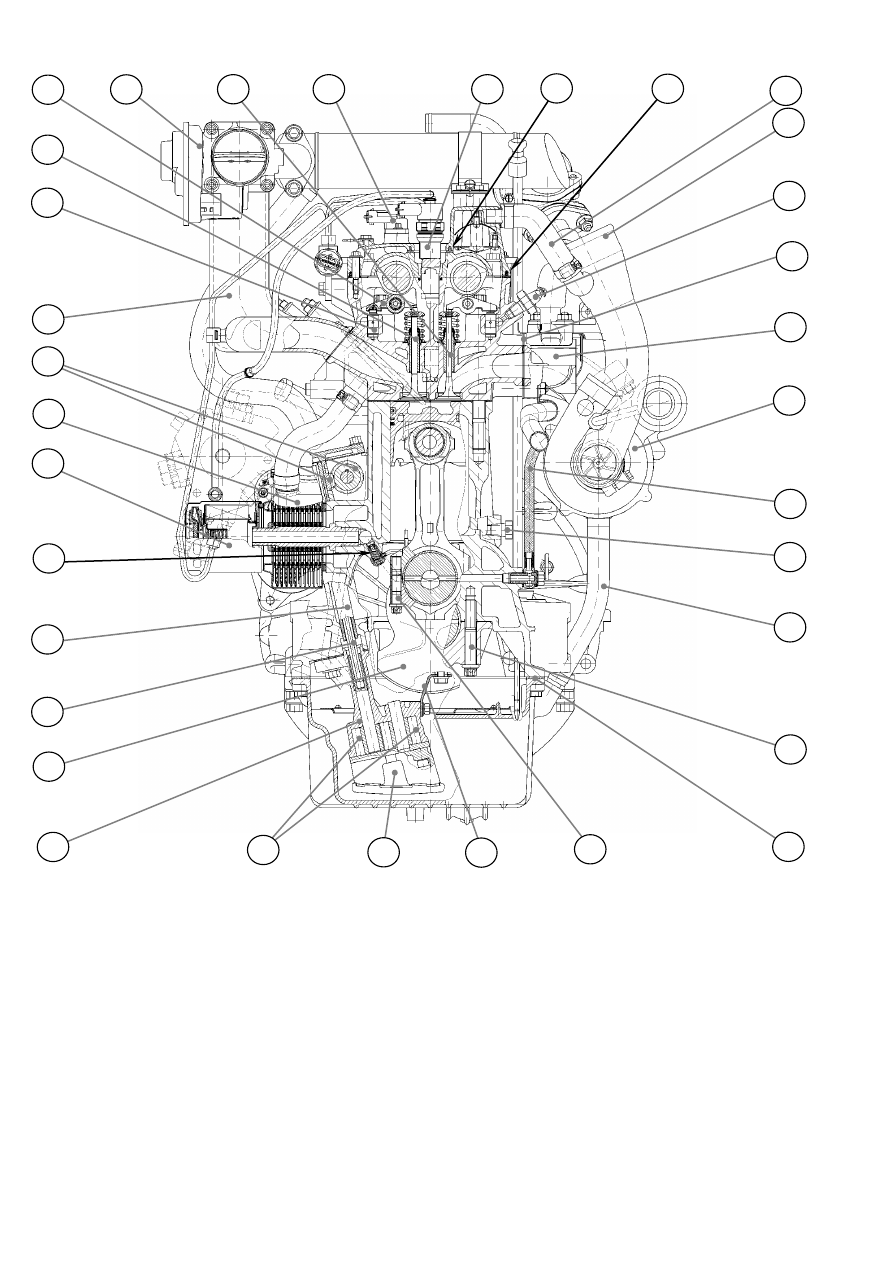

Рис.8. Поперечный разрез:

1 – вал коленчатый; 2 – валик привода масляного насоса; 3 – привод масляного насоса; 4 – клапан
форсунки  охлаждения  поршня;  5  –  масляный  фильтр;  6  –  жидкостно-масляный  теплообменник;
7 – шестерни привода масляного насоса; 8 – труба впускная; 9 – гидроопора рычага привода кла-
пана;  10  –  клапан  впускной;  11  –  рычаг  привода  клапана;  12  –  патрубок    воздухоподающий;
13  –  клапан  выпускной;  14  –  датчик  фазы;  15  –  электромагнитная  форсунка;  16  –  уплотнитель
крышки  клапанов;  17  –  кольцо  уплотнительное;  18  –  шланг  вентиляции;  19 -  патрубок  впускной
турбокомпрессора; 20 – датчик аварийного давления масла; 21 – прокладка выпускного коллекто-
ра; 22 – коллектор выпускной; 23 – турбокомпрессор; 24 – трубка нагнетательная подвода масла к
турбокомпрессору;  25  –  пробка  слива  охлаждающей  жидкости  из  блока  цилиндров  (К  1/4



);

26 – шланг слива масла из турбокомпрессора; 27 – болт крышки коренного подшипника; 28 – жид-
кая прокладка масляного картера (Loctayte5900); 29 – болт крышки шатунного подшипника; 30 –
кронштейн крепления масляного насоса; 31 – патрубок маслоприемный; 32 – шестерни масляного
насоса;    33 – корпус масляного насоса.

22

3

2

1

5

4

6

10

12

11

13

14

15

9

18

19

33

32

31

30

29

28

27

26

25

24

23

20

17

16

8

7

21




19









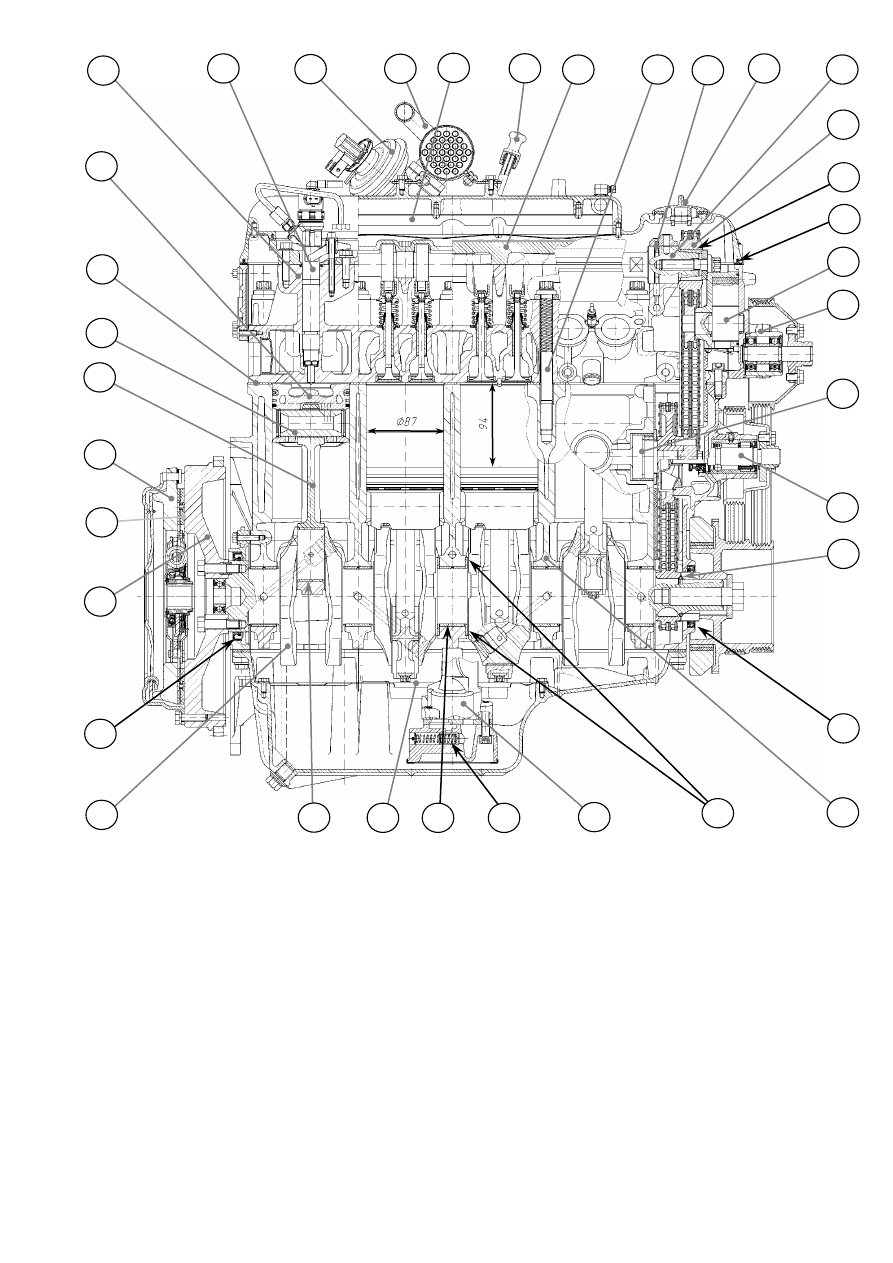

Рис.9. Продольный разрез:

1 – вал коленчатый; 2 – сальник коленчатого вала задний; 3 – маховик; 4 – диск сцепления ведо-
мый; 5 – диск сцепления нажимной; 6 – шатун; 7 – палец поршневой; 8 – прокладка головки ци-
линдров; 9 – поршень; 10 – головка цилиндров; 11 – топливная форсунка; 12 – клапан рециркуля-
ции  отработавших  газов;  13  –  охладитель  рециркулируемых  газов;  14  –  маслоотделитель;
15 – указатель уровня масла; 16 – блок крышек опор распределительных валов; 17 – болт крепле-
ния  головки  цилиндров;  18  –  фланец  упорный  распределительного  вала;  19  –  крышка  маслоза-
ливной  горловины;  20  –  вал  распределительный;  21  –  звездочка  распределительного  вала;
22 – втулка цанговая; 23 – прокладка крышки клапанов; 24 – ротор вакуумного насоса; 25 – опора
вентилятора;    26  –  вал  промежуточный;  27  –  насос  водяной;  28  –  уплотнительное  кольцо  носка
коленчатого вала; 29 – сальник коленчатого вала передний; 30 – блок цилиндров; 31 – подшипник
коленчатого  вала  упорный;  32  –  насос  масляный;  33  –  клапан  редукционный  масляного  насоса;
34 – подшипник коленчатого вала коренной; 35 – успокоитель масла; 36 – подшипник коленчато-
го вала шатунный.

15

6

34

8

9

7

12

5

4

31

26

27

18

16

20

1

2

3

36

35

10

11

13

14

17

19

33

32

30

25

21

22

23

24

28

29




20

2 ТЕХНИЧЕСКИЕ ДАННЫЕ ДВИГАТЕЛЯ

2.1 Технические характеристики двигателя и его систем



Тип двигателя

  Дизельный, с  непосредственным впрыском и тур-

бонаддувом  и  промежуточным  охлаждением  над-
дувочного воздуха

Число тактов



4

Число цилиндров



4

Расположение цилиндров



Вертикально в ряд

Порядок работы цилиндров



1-3-4-2

Направление  вращения  коленчатого  вала  по
ГОСТ 22836



Правое

Диаметр цилиндра, мм



87

Ход поршня, мм



94

Рабочий объем двигателя, л



2,24

Степень сжатия



19,0

Максимальная мощность нетто по  ГОСТ
14846 при частоте вращения 3500 мин

-1

,

кВт (л. с.)






83,5 (114)

Номинальная мощность нетто по  ГОСТ
14846 при частоте вращения 3800 мин

-1

,

кВт (л. с.)






81 (110)

Максимальный крутящий момент нетто по
ГОСТ 14846 при частоте вращения
1800…2800 мин

-1

, Н·м (кгс·м)






270 (27,5)

Удельный расход топлива нетто:

-минимальный
-при номинальной мощности, г/кВт·ч

Внешняя скоростная характеристика





225 (165)
260 (191)



Рис.4



Система питания:

  Аккумуляторного типа с электронным управлени-

ем CRS2.0 ф.«BOSCH», Германия

Топливный насос высокого давления (ТНВД)    Радиально-плунжерного типа, СР1Н,

0 445 010 330, ф.«BOSCH», Германия

Ремень привода ТНВД и агрегатов

  Поликлиновой, 6РК1600, ОАО «БРТ» Россия,

ф. «Gates», ф. «Dayco», ф. «Optibelt» Евросоюз.




21

Форсунки

  Электрогидравлическая, CRI 2.14, 0 445 110 502,

ф.«BOSCH», Германия

Топливная рампа

  LWR2-16, 0 445 214 285, ф.«BOSCH»,

Германия

Фильтр тонкой очистки топлива

  с  подогревателем,  ручным  подкачивающим  насо-

сом,  датчиком  температуры  топлива  и  датчиком
наличия воды, 0 450 126 273, ф.«BOSCH», Герма-
ния

Сменный фильтрующий элемент топливного
фильтра



1 457 434 310, ф.«BOSCH», Германия

Система смазки

  Комбинированная:  под  давлением  смазываются

коренные    и   шатунные подшипники  коленчато-
го  вала,  подшипники    распределительных  и  про-
межуточного    валов,  детали  привода  масляного
насоса,  опоры рычагов привода клапанов и  натя-
жители  цепей,  подшипники  турбокомпрессора,
струями  масла  охлаждаются    поршни.  Остальные
поверхности  смазываются  разбрызгиванием.  На
двигателе  предусмотрены  места  под  соединения
предпускового подогревателя к водяной  рубашке
блока  и  места  крепления  лотка  подогревателя  на
масляном поддоне.

Масляный фильтр

  с фильтрующим элементом перепускного клапана,

2101С-1012005-НК-2, ф.«Колан» или
406.1012005-02 ф.«ИННА».

Жидкостно-масляный теплообменник

  Встроенный в систему охлаждения и смазки, пол-

нопоточный.

Масляный насос

  Шестеренчатый,  односекционный,  расположен  в

масляном картере.

Система охлаждения

  Жидкостная,  закрытая,  с  принудительной  цирку-

ляцией  и  подачей  охлаждающей  жидкости  в  блок
цилиндров.  На  двигателе  предусмотрены  места
подсоединения  предпускового  подогревателя  к
водяной рубашке блока, вентилятора с вязкостной
или электромагнитной муфтой включения.

Термостат

  Одноклапанный, типа ТА108-01

Насос системы охлаждения

  Центробежный, приводимый от шкива коленчато-

го вала ремнем

Система наддува

  Турбокомпрессором, приводимым отработавшими

газами
