120

Продолжение таблицы 6

Блинк - коды



Описание



компонента



ошибки



Правый датчик скорости ведущей оси

5

1

Воздушный зазор слишком большой

5

2

Отсутствие сигнала датчика при торможении

5

3

Плохое импульсное кольцо, срок обслуживания АБС

5

4

Нестабильность сигнала

5

5

Потеря сигнала датчика

5

6

Короткое замыкание на «массу» или батарею, или обрыв провода

Левый модулятор управляемой оси

8

1

Короткое замыкание катушки сброса на батарею

8

2

Короткое замыкание катушки сброса на «массу»

8

3

Обрыв провода катушки сброса

8

4

Обрыв провода на общем пине

8

5

Короткое замыкание катушки подъема на батарею

8

6

Короткое замыкание катушки подъема на «массу»

8

7

Обрыв провода катушки подъема

8

8

Ошибка конфигурации клапана

Правый модулятор управляемой оси

9

1

Короткое замыкание катушки сброса на батарею

9

2

Короткое замыкание катушки сброса на «массу»

9

3

Обрыв провода катушки сброса

9

4

Обрыв провода на общем пине

9

5

Короткое замыкание катушки подъема на батарею

9

6

Короткое замыкание катушки подъема на «массу»

9

7

Обрыв провода катушки подъема

9

8

Ошибка конфигурации клапана

Левый модулятор ведущей оси

10

1

Короткое замыкание катушки сброса на батарею

10

2

Короткое замыкание катушки сброса на «массу»

10

3

Обрыв провода катушки сброса

10

4

Обрыв провода на общем пине

10

5

Короткое замыкание катушки подъема на батарею

10

6

Короткое замыкание катушки подъема на «массу»

10

7

Обрыв провода катушки подъема

10

8

Ошибка конфигурации клапана

Правый модулятор ведущей оси

11

1

Короткое замыкание катушки сброса на батарею

11

2

Короткое замыкание катушки сброса на «массу»

11

3

Обрыв провода катушки сброса

11

4

Обрыв провода на общем пине

11

5

Короткое замыкание катушки подъема на батарею

11

6

Короткое замыкание катушки подъема на «массу»

11

7

Обрыв провода катушки подъема

11

8

Ошибка конфигурации клапана

Пины подключения заземления диагоналей

10

10

Диагональ 1 короткозамкнута на батарею

10

11

Диагональ 1 короткозамкнута на «массу»



121

Окончание  таблицы 6

Блинк - коды



Описание



компонента



ошибки



10

12

Все модуляторы короткозамкнуты на «массу»

Внутренние неисправности ЭБУ

15

1

ЭБУ дефектный

15

2

ЭБУ дефектный

15

3

ЭБУ дефектный

15

4

ЭБУ дефектный

15

5

ЭБУ дефектный

15

6

ЭБУ дефектный

15

7

ЭБУ дефектный

15

9

ЭБУ дефектный

15

10

ЭБУ дефектный

15

11

ЭБУ дефектный

Электропитание

16

1

Диагональ 1, высокое напряжение

16

2

Диагональ 1, низкое напряжение

16

3

Диагональ 1, обрыв провода

16

4

Обрыв провода или большая разность напряжений

16

9

Высокое напряжение

16

10

Низкое напряжение

Интерфейс замедлителя

17

1

Реле тормоза замедлителя короткозамкнуто на батарею или обрыв про-
вода

17

2

Реле тормоза замедлителя короткозамкнуто на «массу»

17

4

Обрыв ERC1

Специальные ошибки

17

5

Большое различие между размерами передних и задних шин

17

9

Функция АБС «плохая дорога» активирована

17

10

Дефект аварийной лампы

17

12

Проблема памяти параметров датчиков

17

13

Перепутаны датчики оси 1 или 2






5.5.6.6.2 Стирание памяти ошибок

После устранения неисправностей в системе необходимо стереть ошибку из памя-

ти ошибок блока управления, как показано на рисунке 102.

Для  этого  необходимо  при  выключенном  зажигании  нажать  диагностическую

кнопку и отпустить только после включения зажигания. Менее чем через 3 с память оши-
бок стерта.





122

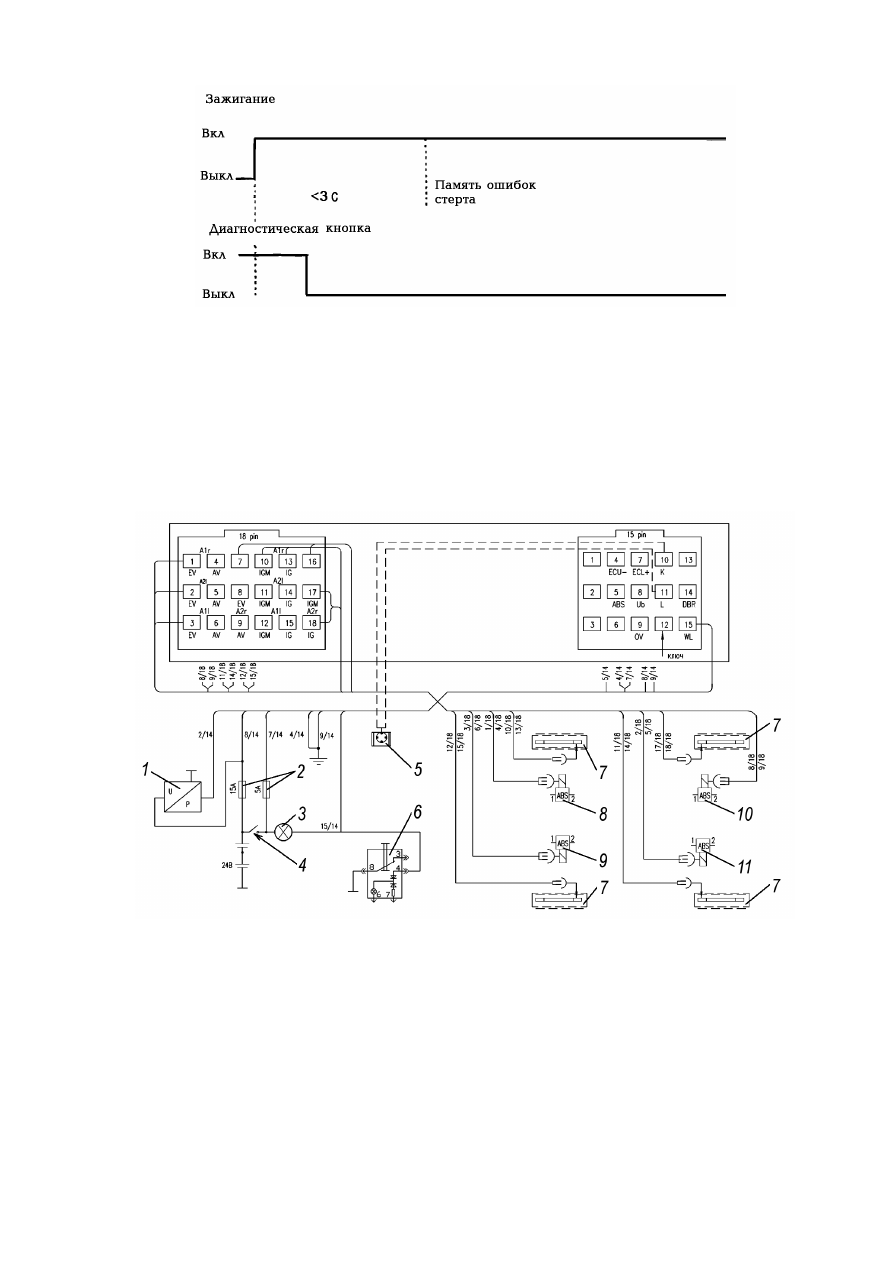

Рисунок 102 - Стирание памяти ошибок (блинк - кодов)




5.5.6.7 Диагностика АБС фирмы Wabco по блинк - кодам
5.5.6.7.1  Электрические  схемы  подключения  компонентов  к  блоку  управления

Wabco показаны на рисунках 103(а) и 103(б).








1-датчик  давления;  2-предохранители;  3-лампа  контрольная;  4-выключатель  зажигания;  5-разъем
диагностический; 6-выключатель диагностики; 7-датчики вращения; 8-модулятор передний правый;
9-модулятор передний левый; 10-модулятор задний правый; 11-модулятор задний левый


Рисунок

103(а)

 - Схема подсоединения штекерных разъемов блока управления Wabco

(для автомобилей 6х6)









123

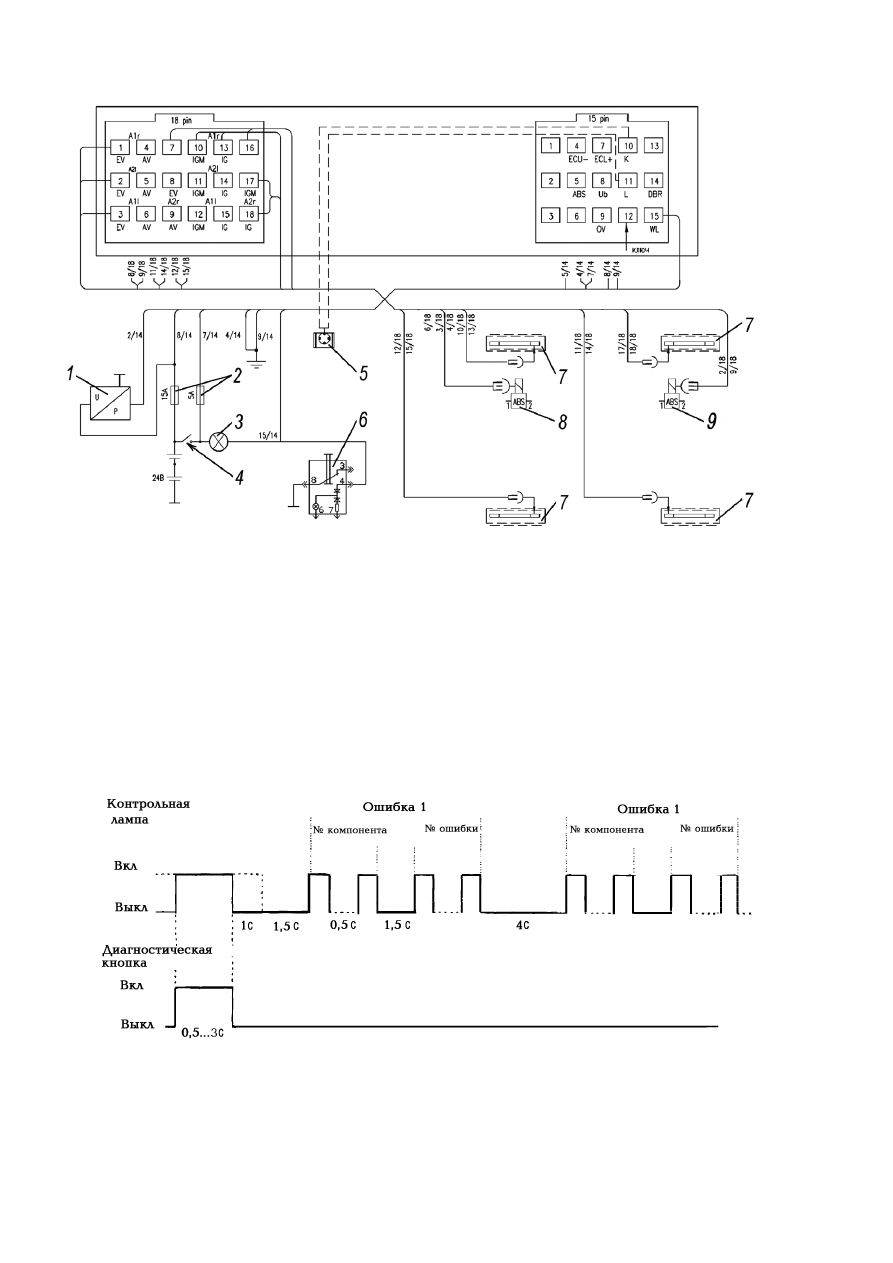

1-датчик  давления;  2-предохранители;  3-лампа  контрольная;  4-выключатель  зажигания;  5-разъем
диагностический; 6-выключатель диагностики; 7-датчики вращения; 8-модулятор переднего моста;
9-модулятор заднего моста


Рисунок

103(б)

 - Схема подсоединения штекерных разъемов блока управления Wabco

(для автомобилей 4х4)




 Для  активизации  диагностики  лампа  АБС  должна  быть  соединена  с  минусом  ак-

кумуляторной батареи на время от 0,5 до 3с при помощи кнопки диагностики, как показано
на рисунке 104.









Рисунок 104 - Вызов кодов ошибок (блинк - кодов)
