116

5.5.5.5  Кран  тормозной  с  ручным  управлением  показан  на  рисунках  97,  98,

предназначен для управления пружинными энергоаккумуляторами и позволяет произвести
контрольную проверку достаточности стояночного тормоза тягача для удержания на укло-
не всего автомобиля.

Ручной  тормозной  кран  для  вспомогательной  и  стояночной  тормозных  систем

применяется  вместе  с  тормозными  камерами  с  пружинными  аккумуляторами.  Дополни-
тельное  подключение  к  клапану  управления  тормозами  прицепа  обеспечивает  передачу
тормозного воздействия на прицеп. Имеется положение контроля для проверки эффектив-
ности стояночного тормоза автомобиля.

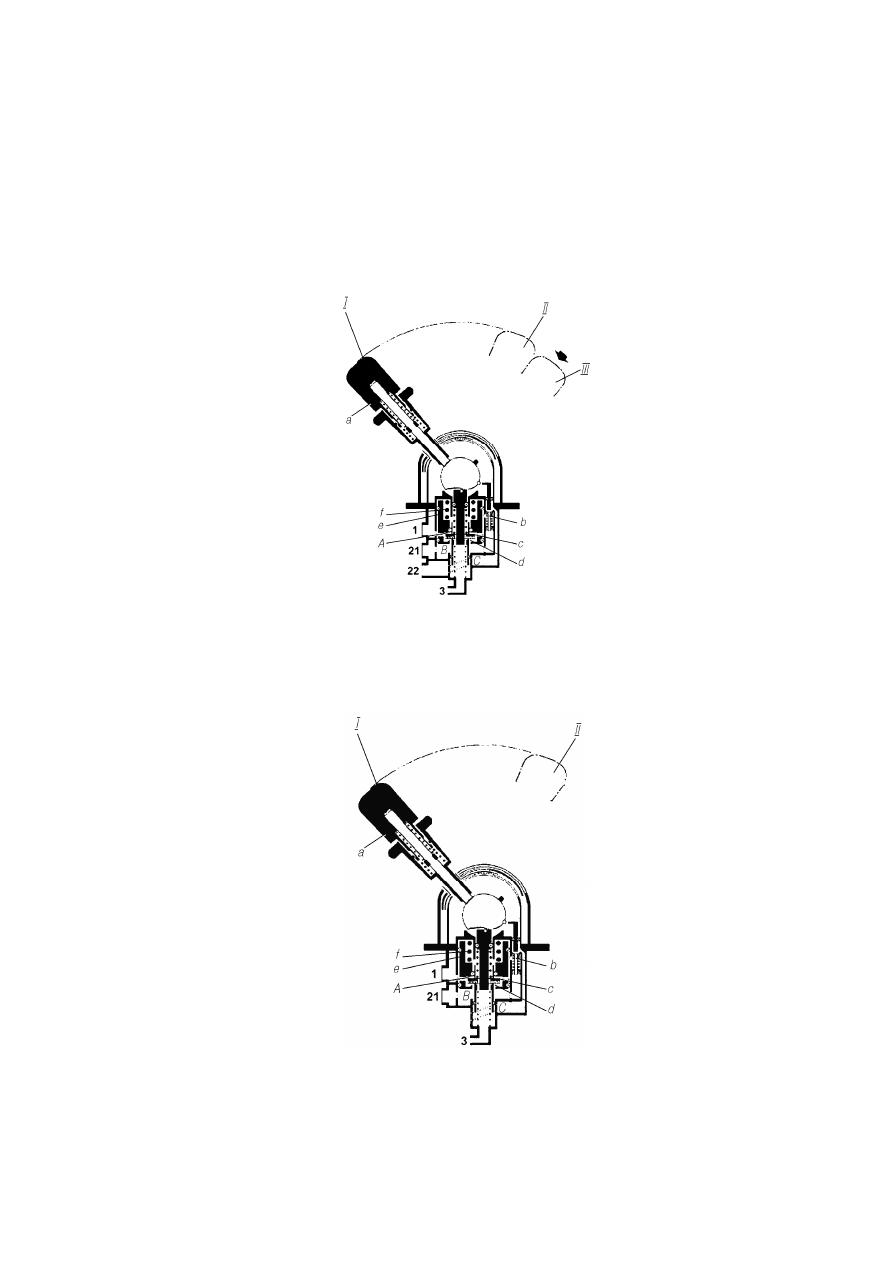

а-рукоятка;  b,  c-клапаны;  d-отверстие  выпускное;  e-поршень;  f-пружина;  A,B,C-камеры;  I-
движение; II-парковка; III-проверка



Рисунок  97 - Кран тормозной с ручным управлением для автомобилей с прицепной аппаратурой





а-рукоятка; b,c-клапаны; d-отверстие выпускное; e-поршень; f-пружина; A,B,C-камеры; I-движение;
II-парковка



Рисунок  98 - Кран тормозной с ручным управлением для автомобилей без прицепной аппаратуры



117

5.5.6 Тормозная система автомобиля с антиблокировочной системой (АБС)
5.5.6.1  Антиблокировочная  система  (АБС)  предназначена  для  сохранения  ус-

тойчивости  автомобиля  при  торможении  с  повышенной  эффективностью  при  раз-
личных коэффициентах сцепления колес с дорогой. В связи с установкой АБС авто-
мобиль приобретает ряд достоинств:

-  повышение  активной  безопасности и улучшение  устойчивости и  управляемости,

особенно на мокрых и скользких дорогах;

- возможность увеличения средней безопасной скорости движения;
- увеличение срока службы шин.
АБС состоит из датчиков угловой скорости вращения колес, модуляторов тормоз-

ного  давления,  электронного  блока  управления,  блока  предохранителей,  соединительных
кабелей, контрольной лампы, кнопки диагностики и выключателя внедорожного режима.

5.5.6.2 Клапан магнитный (модулятор АБС) показан на рисунке 92.
4.5.6.3  Электронный  блок  управления  (ЭБУ)  является  основной  частью  АБС.

Блок управления размещен в кабине водителя на распорке панели приборов. Блок служит
для обработки сигналов, поступающих с датчиков угловой скорости, выдачи управляющих
сигналов  на  модуляторы,  реле  отключения  электромагнитного  клапана  вспомогательного
тормоза и контрольной лампы, а также для диагностики элементов системы.

Блоки  управления  защищены  от  утечки  и  короткого  замыкания,  электростатиче-

ского разряда, падения напряжения, скачка напряжения при пуске и других электрических
переходных процессов.

Блок управления имеет режим управления, который дает преимущества на мягких

дорожных  покрытиях  по  уменьшению  тормозного  пути  при  сохранении  управляемости и
устойчивости. Водитель может включить функцию «бездорожье» на панели приборов. Ми-
гание контрольной лампы подтвердит водителю, что функция АБС «бездорожье» задейст-
вована.

Специальный  режим  АБС  не  должен  использоваться  на  дорогах,  так  как  может

быть потеряна устойчивость и управляемость.

5.5.6.4 Работа, обслуживание и диагностика АБС. При включении питания (при

повороте  замка  включения  стартера  в  положение  «ПРИБОРЫ»)  включается  контрольная
лампа  2,  в  соответствии  с  рисунком  99,  происходит  автоматический  тест-контроль  элек-
тронного  блока  и  электрических  цепей  датчиков,  модуляторов  и  устройств  коммутации,
после завершения теста при отсутствии неисправностей лампа гаснет.

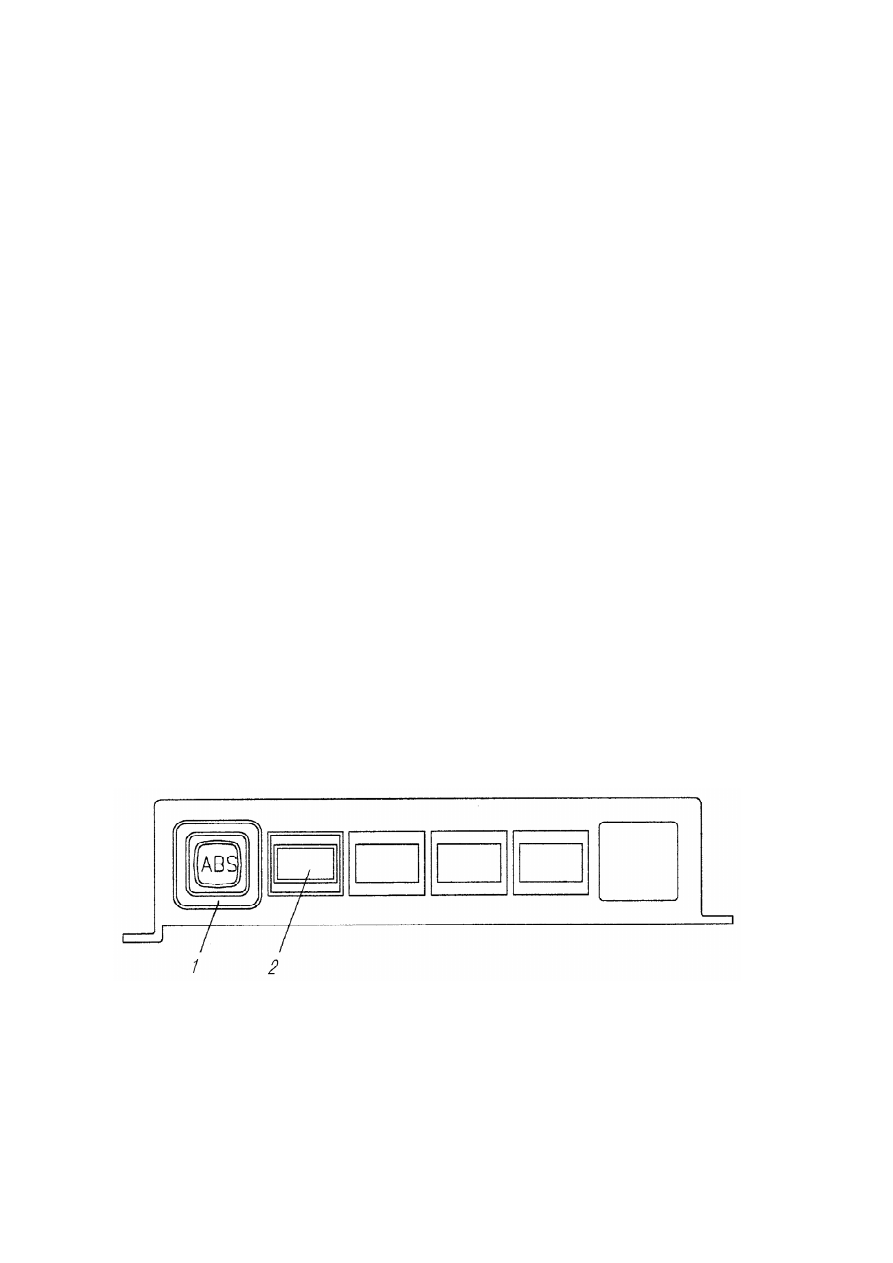

1-выключатель диагностики АБС; 2-лампа контрольная



Рисунок 99 - Блок управления АБС






118

При наличии в памяти неисправностей после их устранения лампа гаснет при на-

чале  движения,  когда  автомобиль  достигает  скорости  5-7км/ч.  При  возникновении  неис-
правности  в  системе  или  электрических  цепях  одного из  элементов (датчиков,  модулято-
ров)  или  контуров  управления,  загорается  контрольная  лампа  2.  При  этом  возможно  от-
ключение соответствующего контура  АБС и тормозная система работает как обычно (без
режима АБС).



Система не требует специального обслуживания, кроме контрольной провер-

ки функционирования и проверки установки датчиков АБС при регулировке или за-
мене подшипников в колесных узлах или смене тормозных накладок.

5.5.6.5 Диагностика АБС. Состояние системы можно определить либо с помощью

диагностического оборудования, либо с помощью блинк-кодов (световых кодов). Проверка
по блинк-кодам проста и не требует специального оборудования.

Диагностика по блинк-кодам предназначена для определения неисправностей, ко-

торые распознал ЭБУ.

Перед инициализацией диагностики по блинк - кодам необходимо включить зажи-

гание (подать напряжение на АБС).

В процессе диагностики АБС не функционирует! После включения зажигания

и до нажатия кнопки диагностики подождать не менее 1 с.


5.5.6.6 Диагностика АБС фирмы Knorr Bremze по блинк - кодам
5.5.6.6.1  Электрические  схемы  подключения  компонентов  к  блоку  управления

Knorr Bremze показаны на рисунке 100.

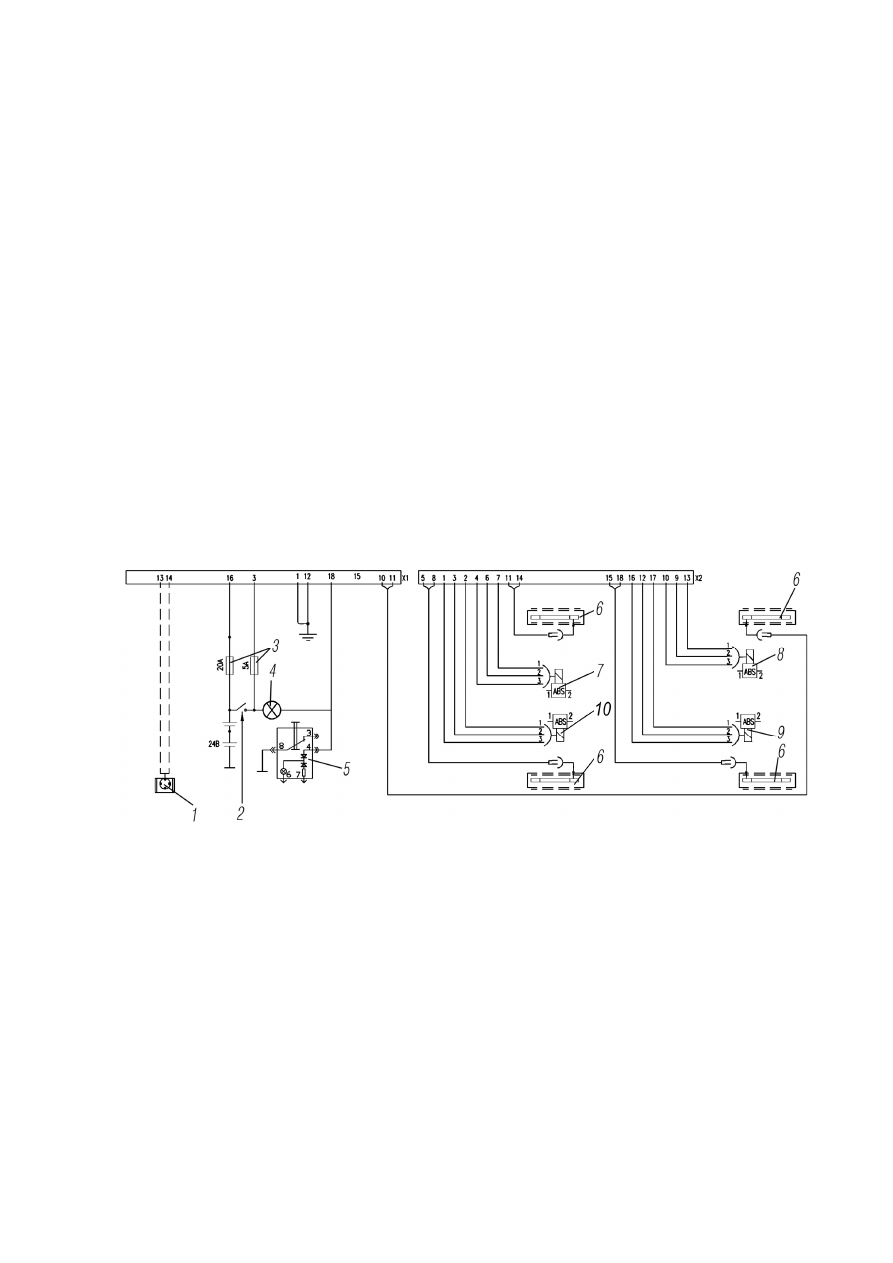

1-разъем  диагностический;  2-выключатель  зажигания;  3-предохранители;  4-лампа  контрольная;  5-
выключатель  диагностики;  6-датчики  вращения;  7-модулятор  передний  правый;  8-модулятор  зад-
ний правый; 9-модулятор задний левый; 10-модулятор передний левый



Рисунок 100 - Схема подсоединения штекерных разъемов блока управления Knorr Bremze




Вызов  кодов  ошибок  производится  одним  нажатием  на  диагностическую

кнопку  в  течение  0,5-8  с,  а  отображение  производится  посредством  мигания  кон-
трольной лампы (выдача так называемых «блинк - кодов»), как это показано на ри-
сунке 101.






119






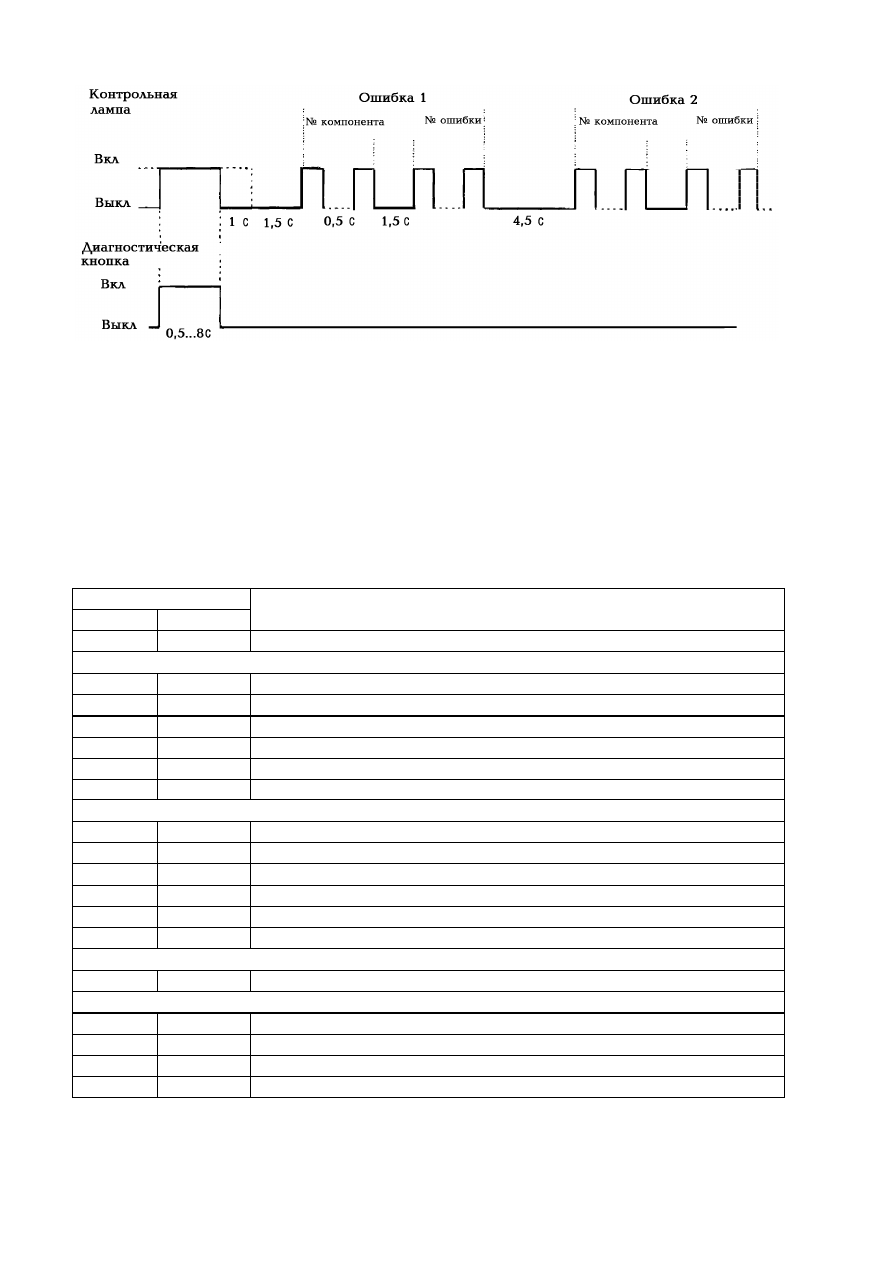

Рисунок 101 - Вызов кодов ошибок (блинк - кодов)




Каждая ошибка выдается блоком, состоящим из двух разрядов, первый из ко-

торых обозначает номер компонента, а второй – номер ошибки.

Коды ошибок приведены в таблице 6.
Прервать  выдачу  кодов  ошибок  можно  повторным  нажатием  диагностической

кнопки.



Таблица 6 - Коды ошибок

Блинк - коды



Описание



компонента

ошибки

1

1

Неисправности нет

Левый датчик скорости управляемой оси

2

1

Воздушный зазор слишком большой

2

2

Отсутствие сигнала датчика при торможении

2

3

Плохое импульсное кольцо, срок обслуживания АБС

2

4

Нестабильность сигнала

2

5

Потеря сигнала датчика

2

6

Короткое замыкание на «массу» или батарею, или обрыв провода

Правый датчик скорости управляемой оси

3

1

Воздушный зазор слишком большой

3

2

Отсутствие сигнала датчика при торможении

3

3

Плохое импульсное кольцо, срок обслуживания АБС

3

4

Нестабильность сигнала

3

5

Потеря сигнала датчика

3

6

Короткое замыкание на «массу» или батарею, или обрыв провода

Левый датчик скорости ведущей оси

4

1

Воздушный зазор слишком большой

4

2

Отсутствие сигнала датчика при торможении

4

3

Плохое импульсное кольцо, срок обслуживания АБС

4

4

Нестабильность сигнала

4

5

Потеря сигнала датчика

4



6

Короткое замыкание на «массу» или батарею, или обрыв провода
