ЗАМЕНА ЛАМП
Лада Калина Кросс. Плафоны освещения багажника и бокового вещевого
ящика

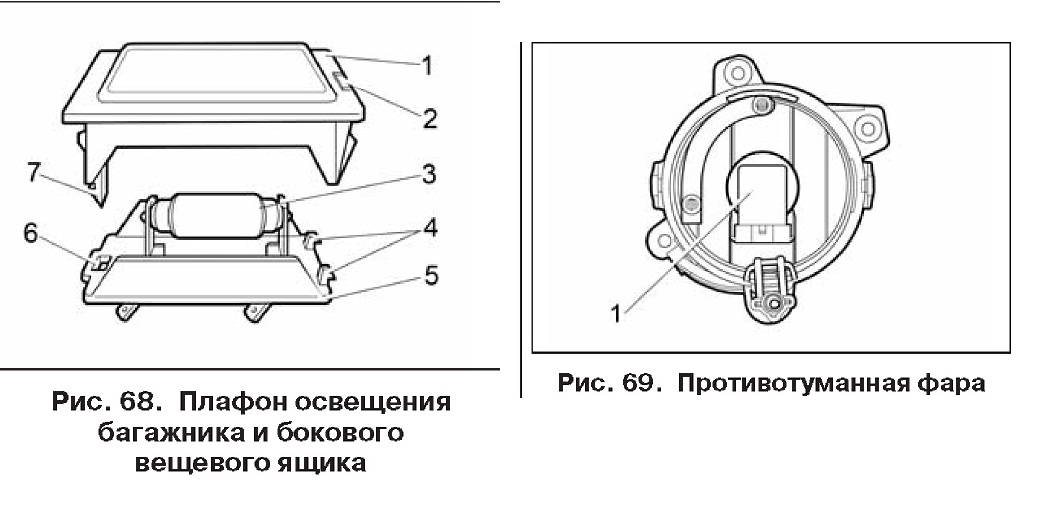

Для замены лампы 3 (рис. 68) в плафоне освещения багажника или бокового
вещевого ящика выньте плафон из посадочного места, для чего вставьте
отвертку в паз 2 с правой стороны плафона и аккуратно поверните ее на
себя. Затем нажмите на защелку 7, выведите ее из отверстия 6 и снимите
рассеиватель 1. Лампа удерживается пружинными контактами. После замены
лампы рассеиватель 1 устанавливайте так, чтобы
в его пазы вошли установочные усики 4 корпуса 5 плафона.
Противотуманная фара
Демонтируйте неработоспособную лампу в противотуманной фаре (рис. 69).
Поверните патрон 1 против часовой стрелки и выньте из рефлектора,
отсоедините колодку жгута проводов с лампы. Монтаж новой лампы проводите
в обратном порядке. Работы по установке галогенной лампы проводите в
перчатках во избежание оставления следов на колбе лампы. Данный вид
работ рекомендуется выполнять у дилера LADA с использованием подъемника.
Для освобождения доступа к противотуманной фаре из-под
арки переднего колеса необходимо предварительно демонтировать колесо и
частично освободить крепление щитка переднего крыла, вывернув шесть
винтов. Отогните щиток, демонтируйте неработоспособную лампу из
противотуманной фары.
В вариантном исполнении в щитках передних крыльев автомобиля имеются
специальные люки для доступа к противотуманным фарам. При наличии такого
люка порядок замены лампы будет следующим:
- максимально поверните переднее колесо внутрь арки для осуществления
доступа к крышке люка;
-снимите крышку люка щитка переднего крыла;
- после снятия крышки доступ к лампе осуществляется через люк в щитке
переднего крыла;
- поверните лампу против часовой стрелки и вытащите ее наружу;
-отсоедините колодку жгута проводов и замените лампу.
Установку новой лампы осуществляйте в обратном порядке. Рекомендуется
для облегчения проводимой работы по замене лампы предварительно снять
переднее колесо.
