ЗАМЕНА ЛАМП
Лада Калина Кросс. Боковой указатель поворота

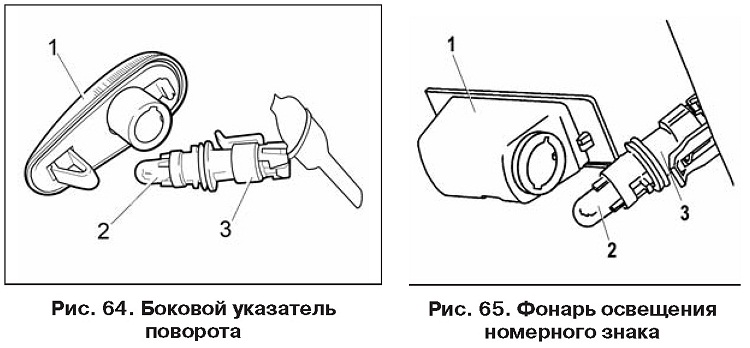

Для замены лампы в боковом указателе поворота 1 (рис. 64) снимите его с
автомобиля. В гнезде фонарь удерживается пружинной защелкой и
фиксатором. Сдвиньте фонарь в направлении движения автомобиля и выведите
фиксатор из зацепления. Повернув патрон 3 против часовой стрелки, выньте
его в сборе с лам-
пой из корпуса фонаря и потяните лампу 2 на себя.
После замены лампы сборку и установку бокового указателя поворота
проводите в обратном порядке.
Лада Калина Кросс. Фонарь освещения номерного знака
Для замены лампы в фонаре освещения 1 (рис. 65) номерного знака снимите
его с автомобиля.
В гнезде фонарь удерживается пружинной защелкой и фиксатором. Вставьте
плоскую отвертку в паз с левой стороны фонаря, аккуратно сдвиньте его
вправо и выведите фиксатор из зацепления.
Повернув патрон 3 против часовой стрелки, выньте его в сборе с лампой из
корпуса фонаря и потяните лампу 2 на себя.
После замены лампы сборку и установку фонаря освещения номерного знака
проводите в обратном порядке.
Лада Калина Кросс. Плафон освещения салона

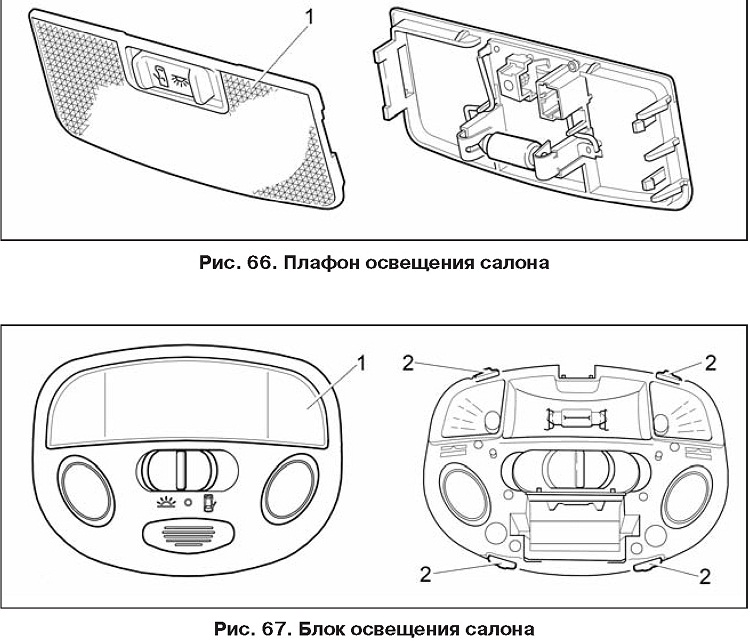

Для замены лампы в плафоне освещения салона необходимо извлечь
рассеиватель 1 (рис. 66) из рамки крепления плафона. Плафон удерживается
металлической пружинной защелкой и зацепами с обратной стороны в
посадочном месте рамки. Для снятия плафона необходимо вставить плоскую
отвертку в паз с правой стороны плафона (со стороны места переднего
пассажира) и аккуратно потянуть плафон на себя. Отожмите контакты и
выньте лампу. После замены лампы установите зацепы плафона в гнездо
блока слева и прижмите правую сторону плафона до фиксации.
Блок освещения салона
Для замены ламп в блоке освещения салона необходимо снять рассеиватель 1
(рис. 67) с помо-щью плоской отвертки, вставив ее в специальные пазы.
Лампы индивидуального освещения вынимаются после поворота на 45°
по часовой или против часовой стрелки. Блок удерживается в посадочном
месте с помощью защелок 2.
