Снятие панели приборов Lada Granta (ВАЗ 11183, 21116)

Работу проводим для замены панели приборов, жгута проводов панели и элементов системы отопления и вентиляции.
Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи.
Сливаем жидкость из системы охлаждения двигателя (см. «Замена охлаждающей жидкости»).
В моторном отсеке снимаем фильтр системы отопления и вентиляции (см. «Замена фильтра системы отопления и вентиляции и прочистка дренажного отверстия водоотводящего короба»).

Крестообразной отверткой отворачиваем четыре самореза крепления к панели приборов кожуха фильтра системы отопления и вентиляции…

…и снимаем кожух.
Ослабляем затяжку хомутов крепления подводящего и отводящего шлангов отопителя…

…и снимаем шланги с патрубков 2 радиатора отопителя. Высокой головкой «на 10» с удлинителем отворачиваем гайку 1 шпильки крепления фланца патрубков радиатора отопителя к щитку передка.
В салоне автомобиля…

…снимаем крышку монтажного блока (см. «Замена предохранителей и реле»).

Снимаем комбинацию приборов (см. «Снятие комбинации приборов»).

Снимаем облицовку туннеля пола (см. «Снятие облицовки туннеля пола»).

Отсоединяем рулевую колонку от каркаса панели приборов и опускаем ее на пол или демонтируем кнопку полностью (см. «Снятие рулевой колонки с электроусилителем»).

Снимаем центральную накладку панели приборов (см. «Снятие центральной накладки панели приборов»).

Снимаем уплотнители проемов правой и левой дверей в местах установки панели приборов и обивок передних стоек.

Преодолев сопротивление фиксаторов, снимаем левую боковую накладку панели приборов.
Аналогично снимаем правую боковую накладку панели приборов.
Поддеваем отверткой обивку левой передней стойки и, преодолевая сопротивление пистонов…

…снимаем обивку.
Аналогично снимаем обивку правой передней стойки.

Снимаем ручку регулятора направления пучков света фар.

Головкой «на 21» отворачиваем гайку крепления регулятора к панели приборов…

…и снимаем гайку.

Вынимаем регулятор направления пучков света фар из отверстия панели приборов.

Отверткой отжимаем два фиксатора на вещевом ящике и выводим верхний край ящика из панели приборов.

Открываем вещевой ящик на большой угол и, приложив необходимое усилие, стягиваем четыре разрезные петли ящика со своих осей.

Рядом с проемом левой двери головкой «на 10» отворачиваем гайку крепления наконечника «массового» провода…
…и снимаем его со шпильки.

Головкой «на 10» отворачиваем две гайки крепления наконечников «массовых» проводов к правому кронштейну консоли панели приборов…

…и снимаем наконечники проводов со шпилек.

Головкой «на 13» отворачиваем болт крепления правого кронштейна консоли панели приборов к кронштейну кузова.
Аналогично отворачиваем болт крепления левого кронштейна консоли панели приборов к кронштейну кузова.

Сжимаем два фиксатора и отсоединяем колодку жгута проводов от выключателя сигналов торможения.

Нажав на фиксатор, отсоединяем колодку жгута проводов от модуля педали «газа».

Отсоединяем колодку жгута проводов панели приборов от колодки жгута проводов датчика положения педали сцепления.

С правой стороны панели приборов, нажав на фиксатор, отсоединяем одну колодку жгута проводов от контроллера.

Сдвинув отверткой фиксаторы колодок…

...отсоединяем две колодки жгутов проводов от монтажного блока предохранителей и реле.

Отсоединяем две колодки переднего жгута проводов моторного отсека.

Головкой «на 13» отворачиваем два болта крепления каркаса панели приборов к кронштейну щитка передка (для наглядности облицовка панели приборов снята).

Стрелками показаны болты крепления каркаса панели приборов к кронштейну щитка передка (для наглядности облицовка панели приборов снята).

Головкой «на 13» отворачиваем два болта левого крепления каркаса панели приборов к кронштейну боковой панели.
Аналогично отворачиваем два болта правого крепления каркаса панели приборов к кронштейну боковой панели.

Вынимаем панель приборов в сборе с каркасом, отопителем и воздуховодами через дверной проем.
Для снятия пластмассовой облицовки панели приборов…

…крестообразной отверткой отворачиваем два винта под комбинацией приборов.
Под крышкой монтажного блока…

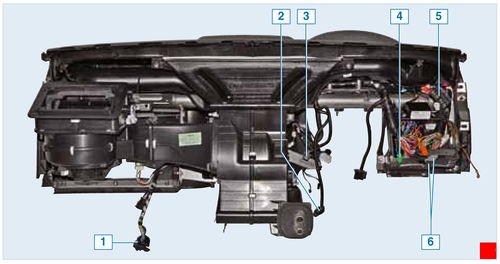

Панель приборов в сборе с каркасом и отопителем (вид с внутренней стороны)

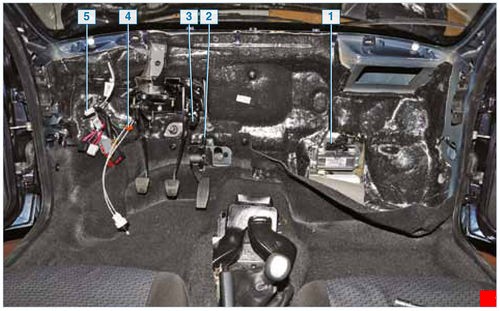

Щиток передка (панель приборов снята)
Цифрами на двух фото показаны соединяющиеся между собой колодки жгутов проводов на панели приборов и щитке передка.

…крестообразной отверткой отворачиваем три винта с левой стороны…

…и один винт с правой стороны.

Тем же инструментом отворачиваем пять винтов с правой стороны панели приборов.

Под центральной накладкой панели приборов отворачиваем два винта в центре…

…и один винт сверху.

Крестообразной отверткой отворачиваем четыре самореза крепления блока управления отоплением и вентиляцией к облицовке панели приборов.
Отсоединяем колодку жгута проводов от прикуривателя (см. «Снятие прикуривателя, замена лампы подсветки»).

Отворачиваем два винта нижнего крепления облицовки панели приборов к каркасу.

Крестообразной отверткой отворачиваем винт левого верхнего крепления облицовки панели приборов к каркасу.
Аналогично отворачиваем винт правого верхнего крепления облицовки.

Крестообразной отверткой отворачиваем два самореза крепления воздуховода обдува стекол…

…и снимаем его.

Тем же инструментом отворачиваем саморез крепления воздуховода правого бокового дефлектора…

…и снимаем его.

Отворачиваем саморез крепления воздуховода левого бокового дефлектора…

…и снимаем его.

Снимаем облицовку панели приборов с каркаса.
Устанавливаем облицовку панели приборов и панель приборов в сборе с каркасом и отопителем в обратной последовательности.
Заливаем охлаждающую жидкость (см. «Замена охлаждающей жидкости»).

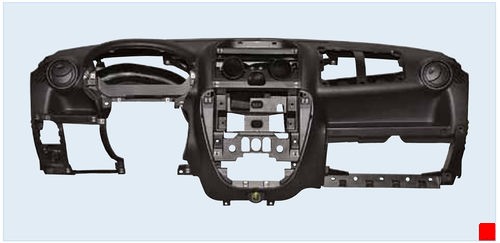

Облицовка панели приборов
