Снятие центральной накладки панели приборов Lada Granta (ВАЗ 11183, 21116)

Накладку снимаем при демонтаже головного устройства системы звуковоспроизведения, выключателей, панели приборов.


Поддев отверткой, вынимаем контейнер из ниши для головного устройства системы звуковоспроизведения…


…и вынимаем из него две колодки жгутов проводов для подсоединения головного устройства системы звуковоспроизведения.


Снимаем ручки регулятора температуры воздуха и регулятора распределения потоков воздуха.


Снимаем ручку с рычага управления рециркуляцией воздуха.


Поддев отверткой и преодолев сопротивление десяти фиксаторов…
…отводим центральную накладку от панели приборов, насколько это позволяет сделать длина проводов.

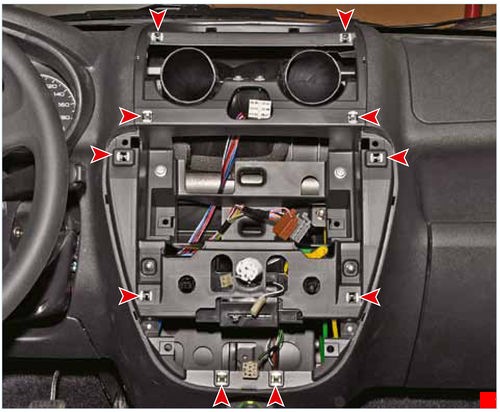

Расположение пружинных фиксаторов центральной накладки на панели приборов


Отсоединяем колодку проводов от патрона лампы подсветки регулятора распределения потоков воздуха.


Нажав на фиксатор, отсоединяем колодку жгута проводов от выключателя обогрева заднего стекла.


Нажав на фиксатор…


…отсоединяем колодку жгута проводов от переключателя режимов работы вентилятора и колодку проводов от патрона лампы подсветки регулятора температуры воздуха.


Нажав на фиксатор, отсоединяем колодку жгута проводов от выключателя аварийной сигнализации…
…и снимаем центральную накладку панели приборов.

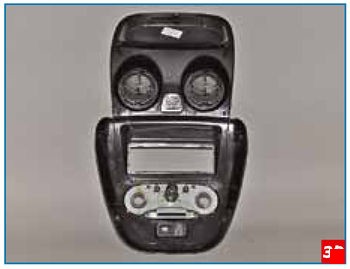

Центральная накладка панели приборов (внутренняя сторона).
Устанавливаем центральную накладку панели приборов в обратной последовательности.
