При отсутствии соответствующих датчиков фрагмент с этой ин-

формацией на МФМ не выводится.

После включения аккумуляторной батареи (АКБ) кратковременным

нажатием на кнопку-выключатель (поз. 30, рисунок 2.1), на МФМ вы-
водится:

– в верхнем поле: параметры, которые выводились на дисплей до

выключения АКБ: температура или время, время включения будиль-
ника (при его активации), день недели, число, месяц, год;

– в среднем поле: напряжение в бортовой сети.
При включении «замка-выключателя стартера и приборов», на МФМ

выводятся показания: уровня аммиачного раствора в баке AdBlue,
уровня охлаждающей жидкости, уровня масла в картере двигателя.

После запуска двигателя, на дисплей выводится следующая ин-

ф ормация :

– в среднем поле: напряжение бортовой сети, давление масла в

двигателе;

– в нижнем поле: информация, которая была до выключения «зам-

ка-выключателя стартера и приборов».

После начала движения автомобиля на дисплее МФМ отобража-

ется информации о зоне минимального расхода топлива.

При достижении температуры окружающего воздуха значений от

минус 2

о

С до плюс 2

о

С в верхнем поле МФМ вне зависимости от его

состояния отображается температура окружающего воздуха.

Вне зависимости от состояния среднего поля на МФМ отобража-

ется:

Режим

Выполняемые  функции

Способ  перехода

Вывод  информации  в  главном  поле  дисплея:
–  уровень  «AdBlue»,  уровень  охлаждающей
жидкости,  уровень  масла  в  картере  двига-
теля;
–  зона  минимального  расхода  топлива;
–  напряжение  бортовой  сети,  давление  мас-
ла  в  двигателе;
–  скорость  движения,  мгновенный  расход
топлива  «л/100  км»  и  «л/ч»;
–  отсутствие  информации.

Кратковременное
нажатие  кнопки  4  (пози-
ция  37)  (менее  2  секунд)

4

Продолжение  таблицы  2.4

1 2

– показания указателя напряжения бортовой сети, если при рабо-

тающем двигателе напряжение в бортовой сети ниже 25,2 В;

– показания указателя давления масла, если при работающем

двигателе давление масла ниже 0,6х100 кПа;

– показания указателя уровня аммиачного раствора в баке AdBlue,

если уровень «AdBlue» ниже 10 %. При снижении уровня «AdBlue»
до 0 % происходит «моргание» символа, находящегося возле шкалы
уровня «AdBlue»;

– показаний указателя уровня охлаждающей жидкости и уровня

масла в двигателе, если происходит снижение уровней до 0 %.

При одновременном достижении нескольких критических состоя-

ний, на МФМ последовательно (с интервалом 3 секунды) выводится
информация о создавшихся критических состояниях.

Кратковременное нажатие кнопки 4 (поз.37, рисунок 2.1), во время

вывода на экран информации о создавшихся критических состояни-
ях, обеспечивает на 5 мин.

-1

 выход из показа критического –(их) со-

стояния –(ий) и переход к информации, которая была в среднем поле
МФМ до наступления этих ситуаций.

Кратковременным нажатием на кнопки в режиме «параметрирова-

ние» и руководствуясь символами в углах МФМ, можно выбрать ско-
рость, при превышении которой будет загораться сигнализатор пре-
вышения скорости, выбрать необходимый режим яркости индикато-
ра, включить или отключить будильник, произвести коррекцию вре-
мени, дня недели и даты, выбрать необходимый режим громкости
клавиатуры, выбрать язык, на котором будут выводиться сообщения
на дисплей, изменить передаточное отношение указателя оборотов
коленвала двигателя, выбрать типы датчиков, выбрать тип двигателя
(оптимальная зона работы двигателя).

1 3

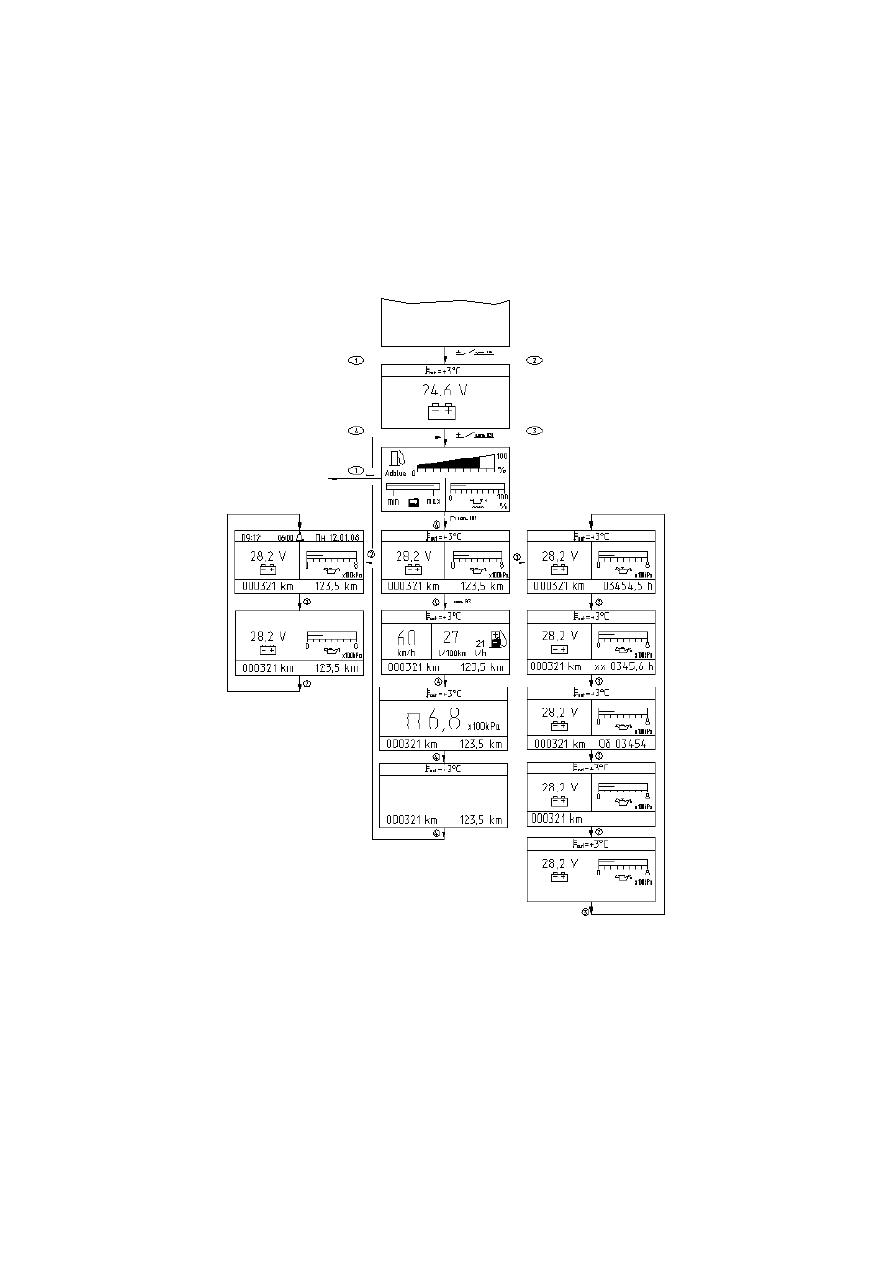

Рисунок  2.4  –  Протокол  вывода  информации  (при  параметрировании).  Лист  1

1 4

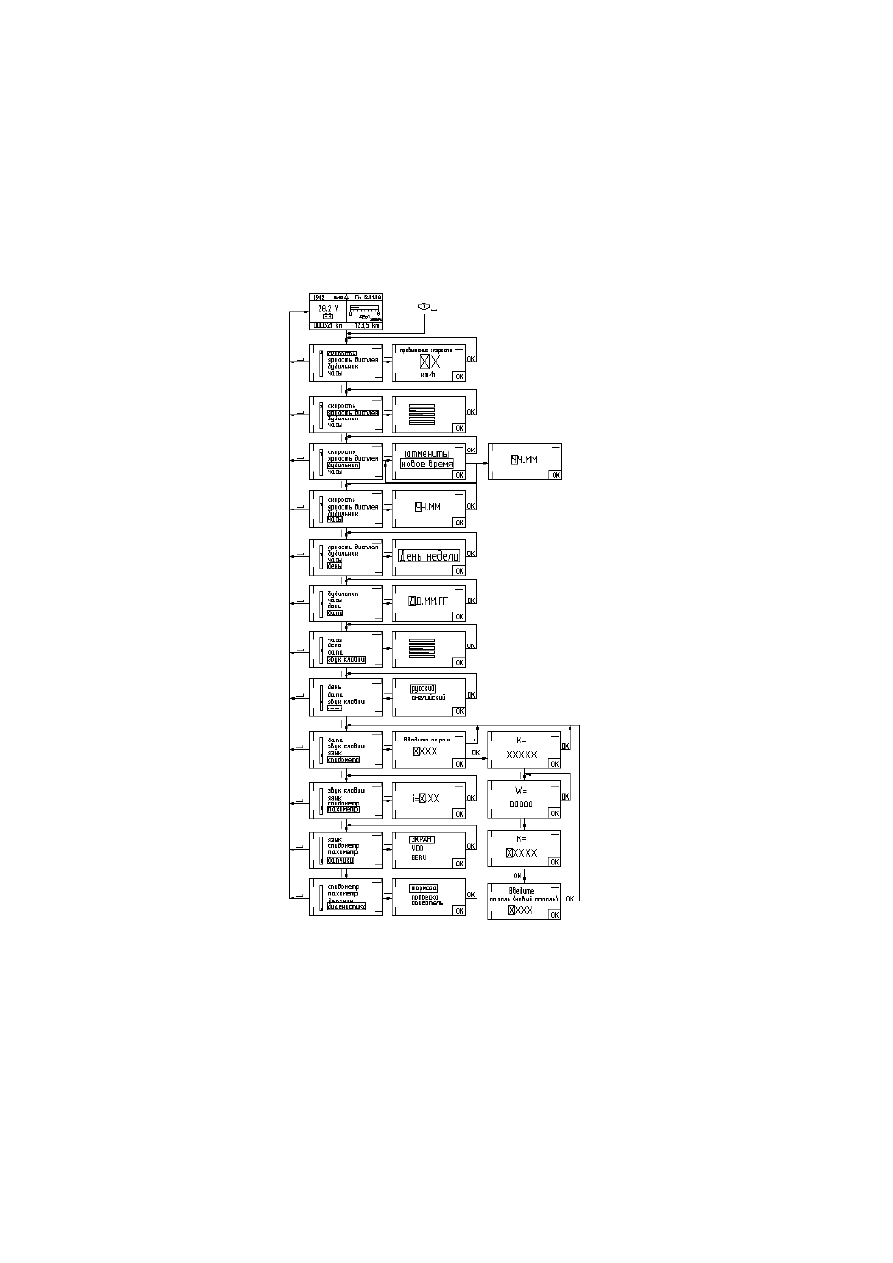

Рисунок  2.5  –  Протокол  вывода  информации  (при  параметрировании).  Лист  2
