3.2  ХОДОВАЯ  ЧАСТЬ

3.2.1 Крепление запасного колеса
Запасное колесо устанавливается на переднем борту платформы.
Для опускания запасного колеса необходимо (рисунок 10):
– закрепить таль 2 за крюк 1, установленный на борту платформы;
– один конец каната тали (с крючком) продеть через центральное отвер-

стие диска вокруг колеса и закрепить за канат, другой конец каната свобод-
но выпустить;

– отвернуть болты 3 (3 шт.) крепления запасного колеса к кронштейну;
– потянуть за свободный конец каната тали и снять колесо 4 с держателя

кронштейна;

 – осторожно опустить колесо на землю и снять его с каната.
Подъем запасного колеса производится в последовательности, обрат-

ной опусканию.

ВНИМАНИЮ  ВОДИТЕЛЯ!
КАТЕГОРИЧЕСКИ  ЗАПРЕЩАЕТСЯ  НАХОДИТЬСЯ  В  ЗОНЕ

ПОДЪЕМА  И ОПУСКАНИЯ  КОЛЕСА.

25

1 — крюк; 2 — таль; 3 — болт; 4 — колесо.

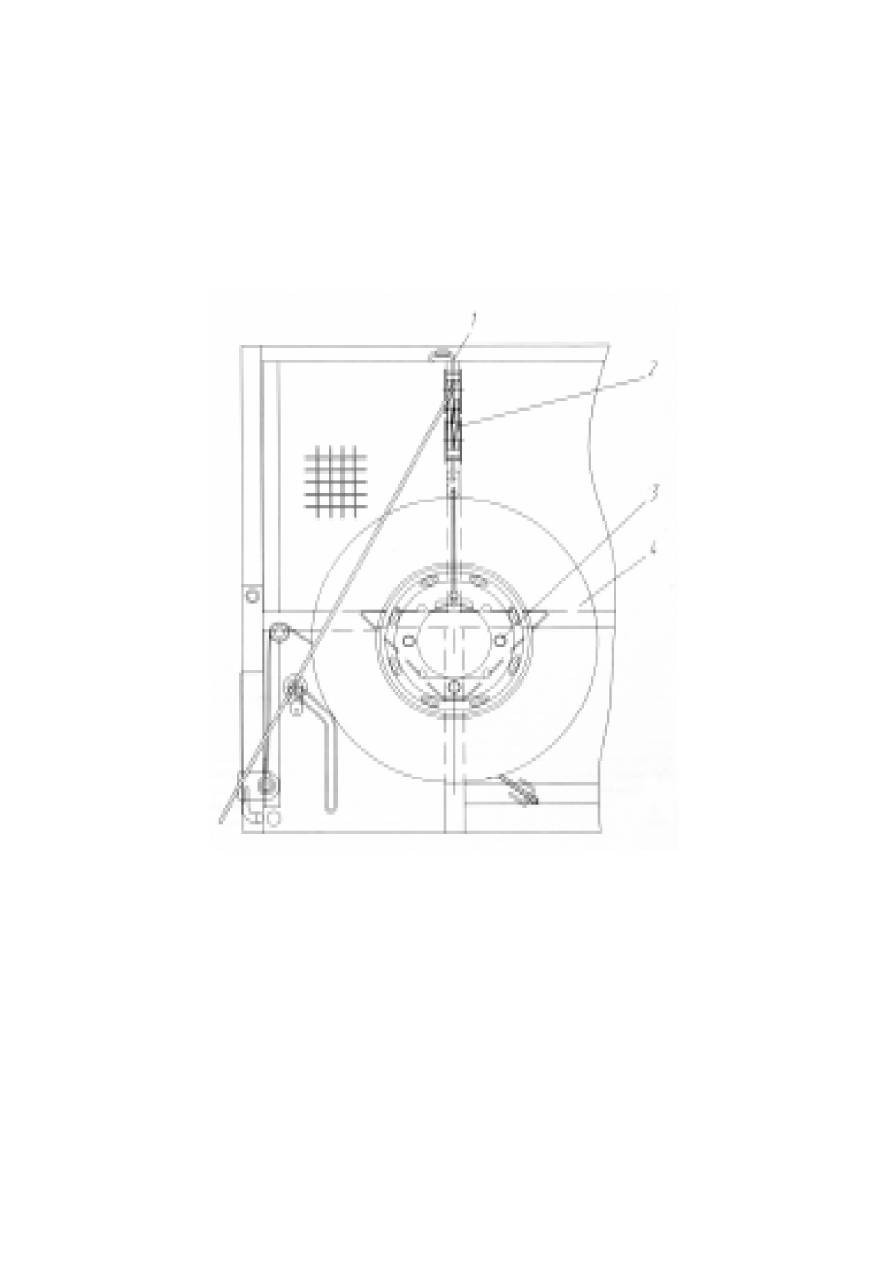

Рисунок 10 — Крепление запасного колеса

26

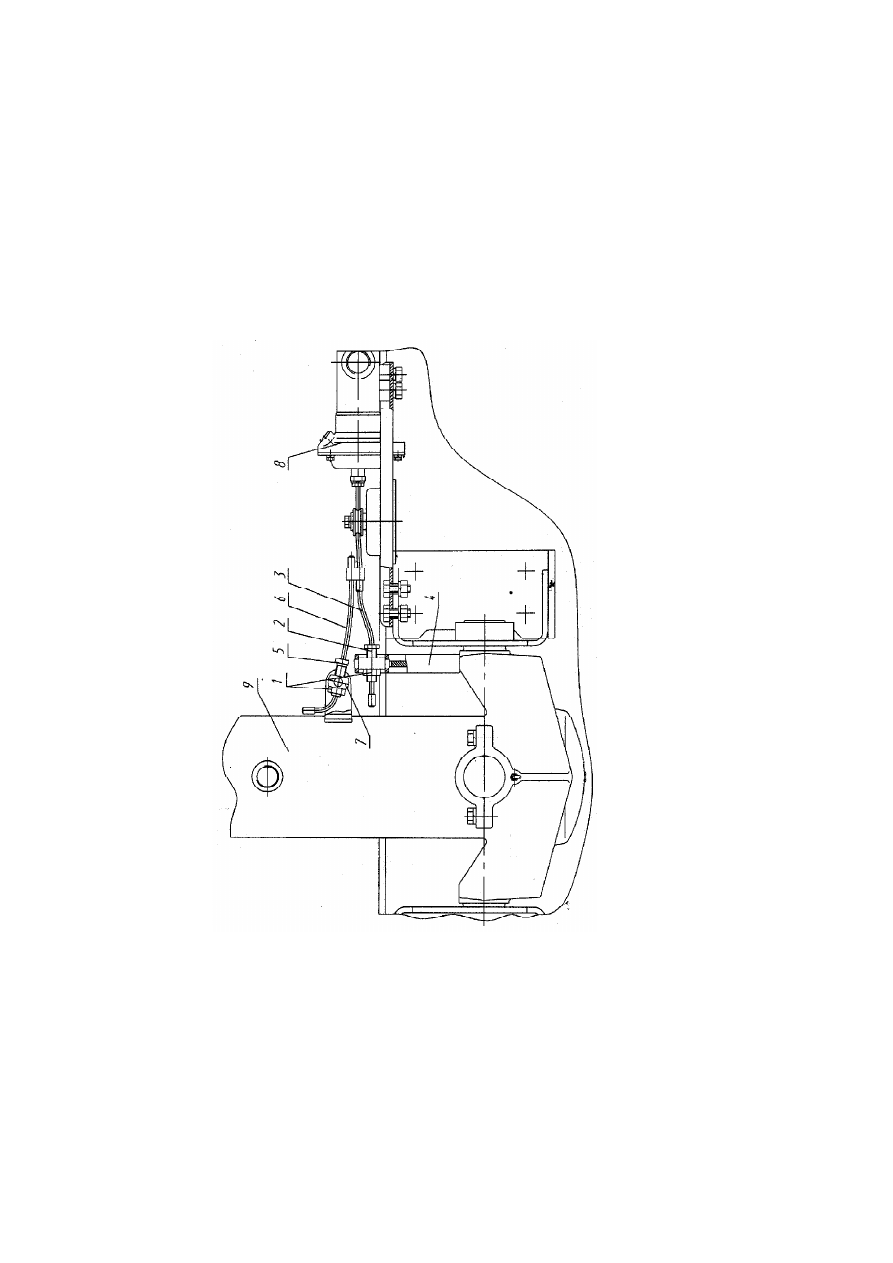

4  ВОЗМОЖНЫЕ  НЕИСПРАВНОСТИ  АГРЕГАТОВ  И  СИСТЕМ

АВТОМОБИЛЯ-САМОСВАЛА  И  СПОСОБЫ  ИХ  УСТРАНЕНИЯ

Возможные неисправности агрегатов и систем автомобиля и способы

их устранения приведены в таблице 8.

Неисправность

Причина

Способ  устранения

Не  поднимается  плат-
форма

Замедленный  подъем
платформы,  поднятая
платформа  произвольно
опускается

Не  включается  коробка
отбора мощности

Не  выключается  короб-
ка отбора мощности

Не  открывается  клапан
управления

Износ или повреждение сед-
ла  клапана  управления
Чрезмерный  износ  торцов
втулок шестерен насоса

Частичный  износ  или  по-
вреждение  седла  клапана
управления
Повреждение седла обратно-
го клапана
Износ торцов втулок насоса

Заедание штока вилки пере-
ключения

Повреждена  диафрагма
Заедание ведомой шестерни
на валике

Износ  или повреждение  за-
тылочной части зубьев шес-
терен

Сломана возвратная пружи-
на  в  пневмокамере  коробки
отбора мощности

Заедание стержня клапана

Повреждение  диафрагмы
пневмокамеры клапана
Сломана возвратная пружи-
на клапана
Заедание стержня клапана в
корпусе  или  золотника  в
клапане

Заменить седло

Заменить втулки или на-
сос

Заменить седло

Исправить или заменить
седло
Заменить  втулки

Разобрать  коробку,  ус-
транить причины заеда-
ния
Заменить  диафрагму
Разобрать  коробку,  ус-
транить причины заеда-
ния
Разобрать  коробку,  ак-
куратно  заправить  зу-
бья

Заменить  пружину

Разобрать клапан и уст-
ранить  причину  заеда-
ния
Заменить  диафрагму

Заменить  пружину

Разобрать клапан и уст-
ранить  причину  заеда-
ния

Таблица 8
