МАЗ 6430В7, 6430В9, 5440В3, 5440В5, 5440В7, 5440В9, 5340В2, 5340В3, 5340В5, 5340В7, 5340В9, 6312В3, 6312В5, 6312В7, 6312В9. Руководство - часть 4

1 7

2 ОРГАНЫ УПРАВЛЕНИЯ И КОНТРОЛЬНЫЕ ПРИБОРЫ

Расположение органов управления и контрольных приборов пока-

зано на рисунке 2.1. Функции и способы отображения работы органов
управления и контрольных приборов приведены соответственно в таб-
лице 2.1, блока индикации режимов работы – таблице 2.2, блока инди-
кации режимов работы электронных систем в таблице 2.3.

Рисунок  2.1 –  Щиток приборов  и органы  управления

1 8

Таблица 2.1

Позиция

Функция

Цвет

индикатора

Указатель  уровня  топлива  с  контрольным  ин-
дикатором  резерва  топлива
Контрольный  индикатор  включения  левого  по-
ворота  тягача
Блок  индикации  режимов  работы  (левый)
Многофункциональный  монитор  (МФМ)
Указатель  давления  в  переднем  контуре  пнев-
мопривода  тормозов  с  контрольным  индикато-
ром  аварийного  давления  воздуха
Главный  аварийный  сигнализатор  «STOP»
Контрольный  индикатор  включения  поворотов
прицепа
Указатель  давления  в  заднем  контуре  пневмо-
привода тормозов с контрольным индикатором
аварийного  давления  воздуха
Блок  индикации  режимов  работы  (правый)
Контрольный индикатор включения правого по-
ворота  тягача
Указатель  температуры  охлаждающей  жидко-
сти  с  контрольным  индикатором  аварийной
температуры
Кнопки  управления  МФМ
Блок  управления  микроклиматом  (БУМ)
Выключатель  плафонов  освещения  кабины
Выключатель  блокировки  межколесного  диф-
ференциала
Выключатель  блокировки  поворотной  оси  по-
луприцепа
Выключатель  блокировки  межосевого  диффе-
ренциала
Выключатель  фары  освещения  сцепки
Выключатель  обогрева  зеркал
Выключатель  передних/задних  противотуман-
ных фар
Выключатель  знака:  «Автопоезд»
Регулятор  наклона  луча  ближнего  света  фар
Контрольный  индикатор  включения  делителя
коробки  передач

1

2

3
4
5

6
7

8

9

10

11

12, 13

14

15, 16

17

18

19

20
21
22

23
24
25

желтый

зеленый

красный

зеленый

зеленый

красный

зеленый

1 9

Продолжение  таблицы  2.1

Позиция

Функция

Цвет

индикатора

Контрольный  индикатор  включения  демультип-
ликатора  коробки  передач
Тахометр
Блок  индикации  режимов  работы  электронных
систем
Контрольный  индикатор  превышения  скорости
Кнопочный  выключатель  АКБ
Контрольный  индикатор  включения  ближнего
света фар
Контрольный  индикатор  включения  дальнего
света фар
Спидометр
Главный  переключатель  света
Выключатель  аварийной  сигнализации
Регулятор  подсветки  приборов
Кнопки  управления  МФМ
Переключатель  управления  платформы
Место  установки  датчика  микроклимата
Кнопочный  выключатель  ЭСУ
Кнопочный  выключатель  ЭФУ

26

27
28

29
30
31

32

33
34
35
36

37, 38

39
40
41
42

зеленый

красный

зеленый

синий

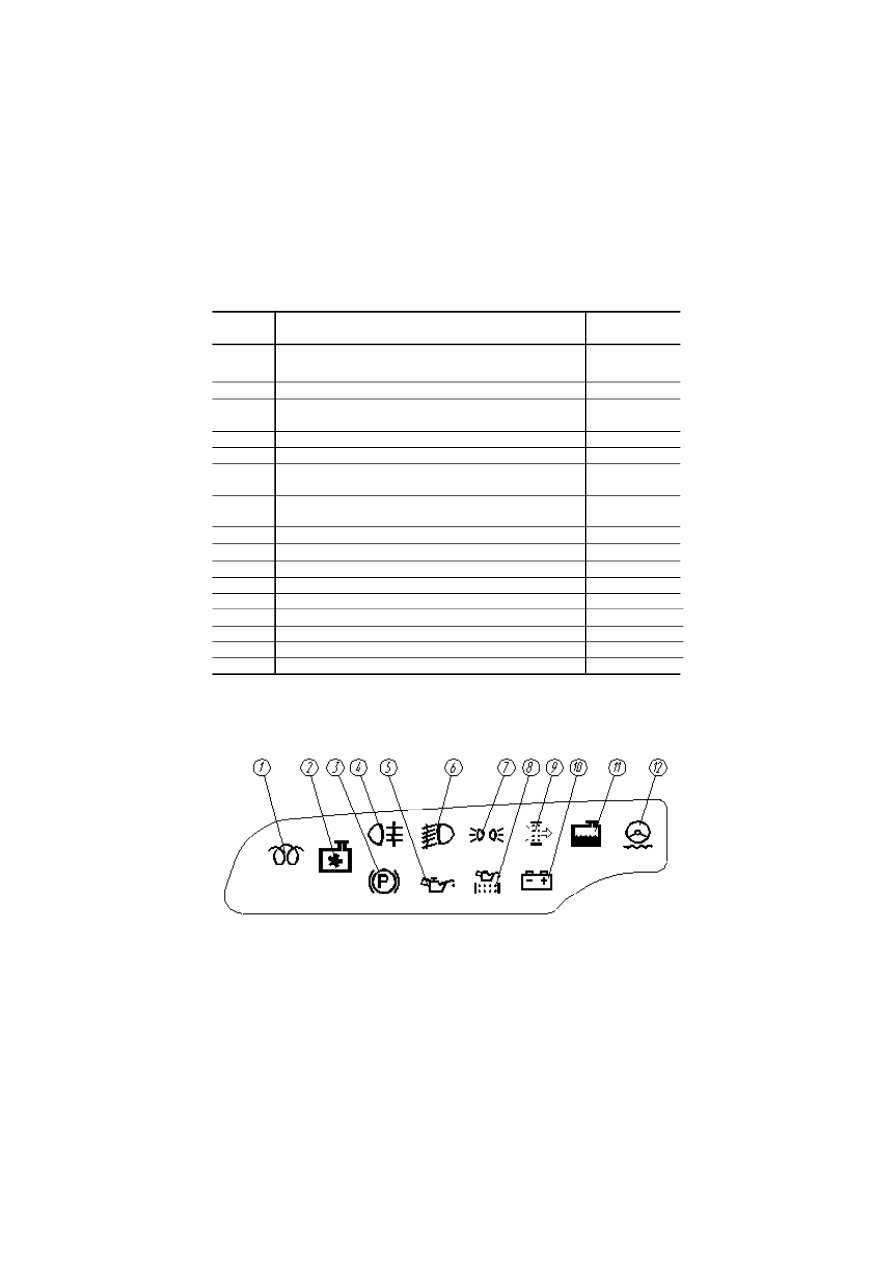

  Рисунок  2.2  –  Блок индикации  режимов  работы  (левый)  (табл.2.2)

2 0

Таблица 2.2

Пози-

ция

Функция

Цвет

индикатора

Включение  предпускового  подогревания  двигателя
Включение  муфты  вентилятора
Включение  стояночного  тормоза
Включение  задних  противотуманных  фонарей
Падение  давления  масла  в  двигателе
Включение  света  передних  противотуманных  фар
Включение  габаритных  огней
Засорение  масленого  фильтра  двигателя
Засорение  воздушного  фильтра
Разряд  аккумуляторной  батареи
Снижение  уровня  охлаждающей  жидкости
Снижение  уровня  жидкости  в  гидроусилителе  руля
Неисправность  тормозной  системы
Неисправность  трансмиссии
Включение  блокировки  дифференциала  переднего
моста
Включение  «нейтрали»  в  коробке  передач
Включение  блокировки  межосевого  дифференциа-
ла РК
Включение  коробки  отбора  мощности
Включение блокировки межколесного дифференциала
Включение  «нейтрали»  в  раздаточной  коробке
Включение блокировки межколесного дифференциала
Неисправность  рулевого  управления
Включение  обдува/оттаивания  ветрового  стекла
Включение  подогрева  топлива

1
2
3
4
5
6
7
8
9

10
11
12
13
14
15

16
17

18
19
20
21
22
23
24

желтый

зеленый

красный

желтый

красный

зеленый
зеленый

красный
красный
красный
красный

желтый

красный
красный

желтый

зеленый

желтый

желтый
желтый
желтый
желтый

красный

желтый
желтый

  Рисунок  2.3  –  Блок  индикации  режимов  работы  (правый)  (табл.2.2)
