17

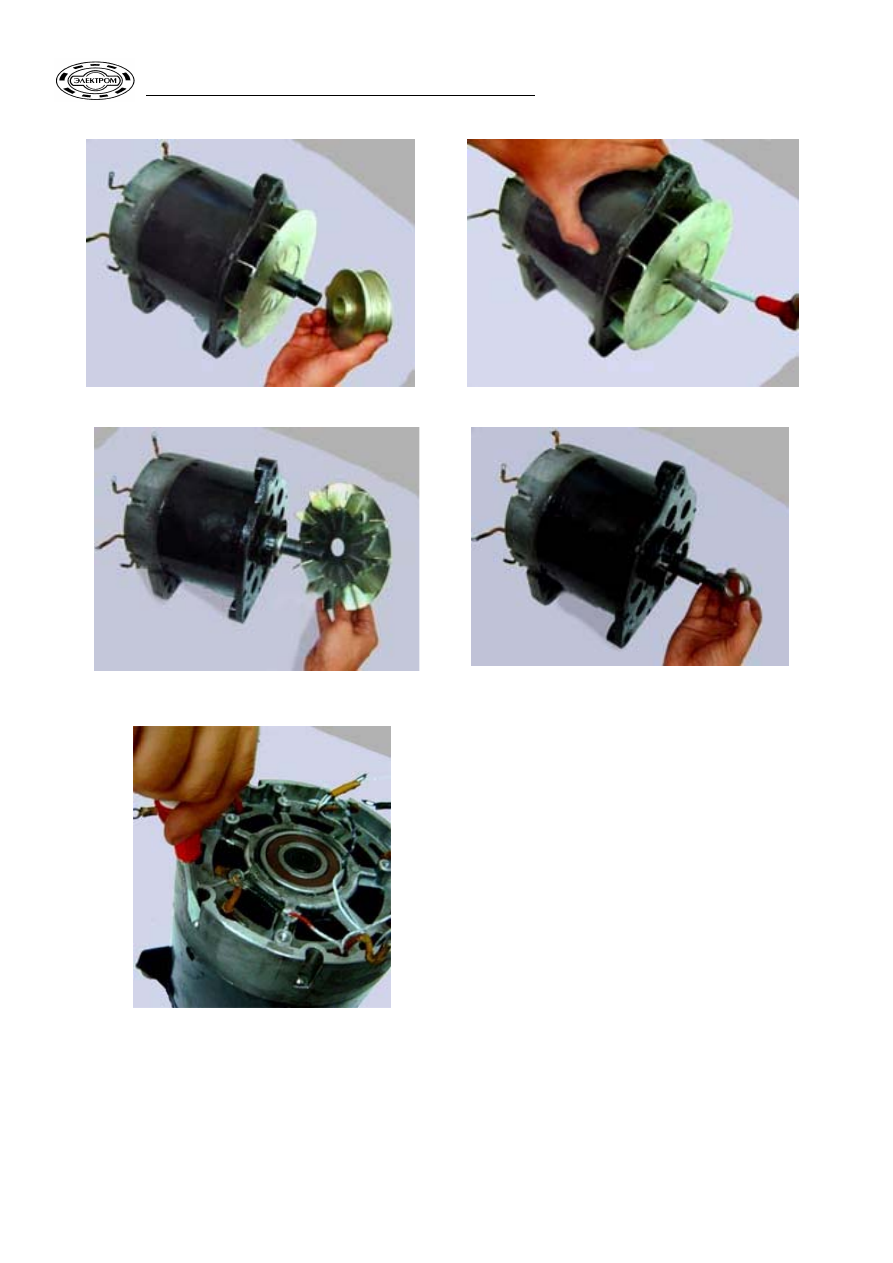

6.3.12 Снять шкив поз.4 и шпонку поз.5.







6.3.13 Снять вентилятор поз.6 и втулку поз.7.







6.3.14 Отвернуть винты поз.26, при необходимости придерживая отверткой с плоским шлицем гайку М4

поз.18 от проворота.


















                             Чебоксарский завод генераторов ООО “Электром”


 18

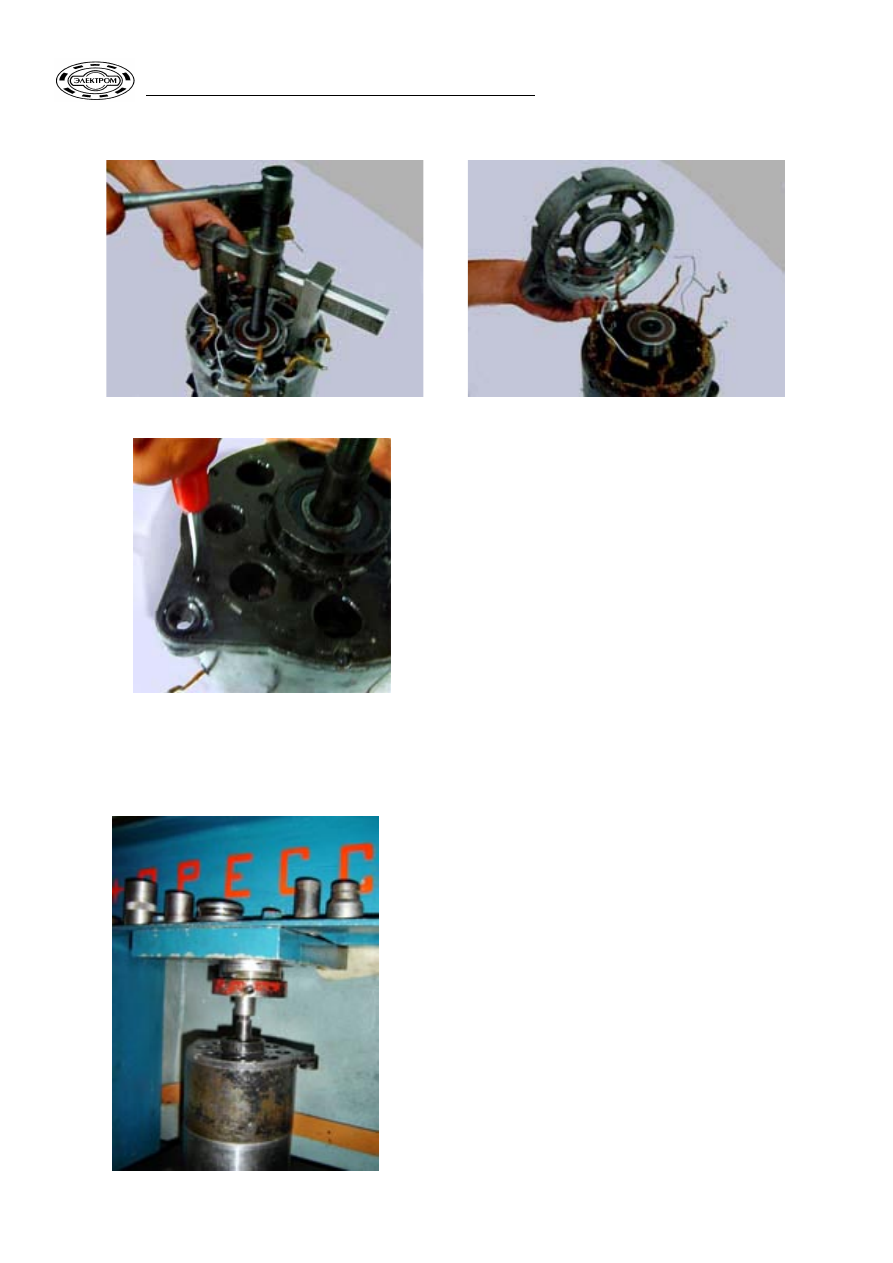

6.3.15  С  помощью  специального  съемника,  обеспечивающего  захват  лапами  алюминиевого  щита,  снять

щит подшипниковый поз.19.






6.3.16 Отвернуть шесть винтов поз.8.







6.3.17 Выпрессовать ротор поз.15 из подшипника поз.12, установленного во фланце. Перед выпрессовкой
необходимо сформовать выводы катушки и выводы статора таким образом, чтобы исключить их повреж-

дение вышедшим ротором. Усилие при выпрессовке прикладывается к валу через втулку, которая накручи-
вается  на  резьбу  вала  до  упора,  статор  устанавливается  в  трубу,  длина  которой  позволяет  осущест-

вить выход ротора из подшипника.




                             Чебоксарский завод генераторов ООО “Электром”


 19

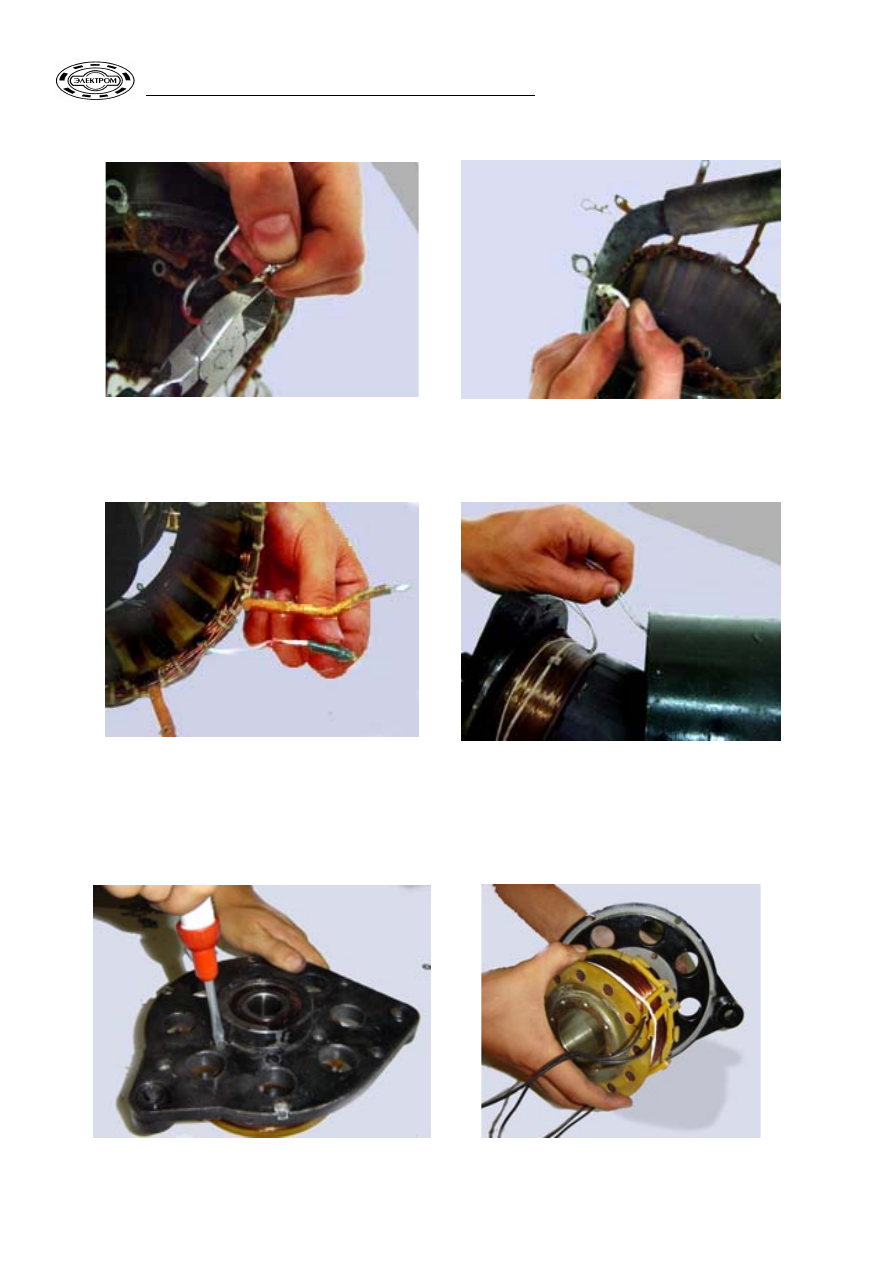

6.3.18 Снять наконечники поз.65 и поз.66 с выводов катушки предварительно развернув лапки наконечника

и отпаяв вывод от наконечника.







6.3.19 Снять изоляционную трубку с выводов катушки поз.13  и аккуратно по одному протяните выводы
катушки через пазы статора. Обязательно запомните (или промаркируйте)  взаимное расположение ста-

тора поз.17 относительно фланца поз.11 и  подшипникового щита поз.19 и расположение окна, через ко-
торое протянуты выводы катушки поз.13.





Проверьте исправность статора в следующем порядке:

При внешнем осмотре необходимо убедиться в отсутствии повреждений изоляции обмоточного

провода, отсутствии следов оплавления изоляции провода или пазовой изоляции; отсутствии на зубцах
статора следов затирания о ротор или посторонний предмет.

В случае обнаружения неисправности необходимо заменить статор



6.3.20 Вывернуть шесть винтов поз.9 и отделить катушку поз.13 от фланца поз.11.








                             Чебоксарский завод генераторов ООО “Электром”


 20

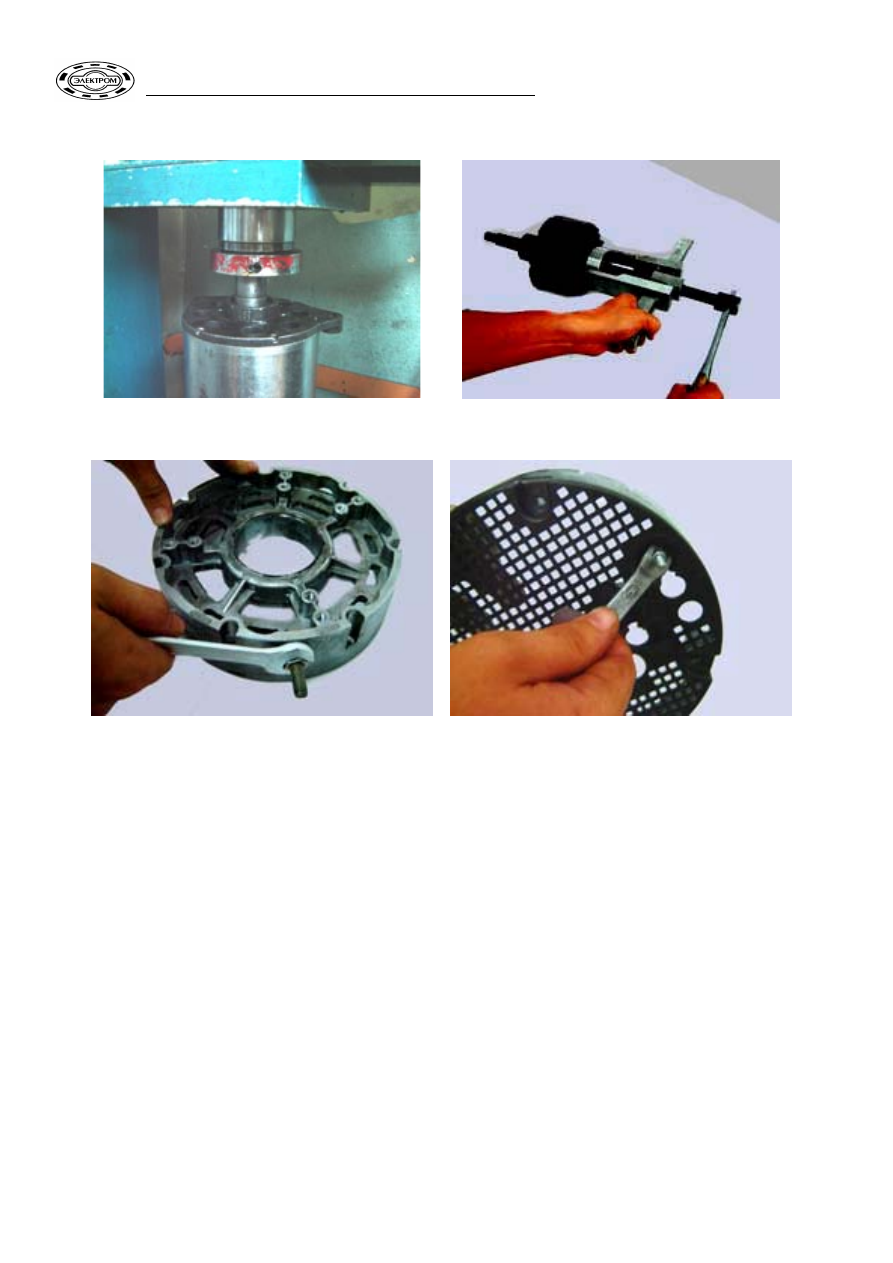

6.3.21 С помощью втулки выпрессовать из фланца передний подшипник поз.12. Выпрессовать подшипник

поз.16 с вала ротора.







6.3.22 Вывернуть болт М8 поз.23 из щита подшипникового поз.19 и винт М4 поз.47 (вывод ‘Т”) из крышки
поз.42.







6.3.23 Порядок операций сборки генератора –обратный.
6.4.1 Внимание. При сборке  генератора необходимо строго соблюдать полярность подключения выводов
катушки: вывод катушки с красной маркировкой и вывод дополнительных диодов выпрямительного блока

устанавливаются на клемму «Д» генератора, вывод катушки с чёрной маркировкой устанавливается на
вывод «Ш», вывод катушки без маркировки установить на корпус («массу») генератора.

6.4.2 Внимание. Не допускается попадание посторонних предметов во внутреннюю полость  генератора,
особенно металлических. Обратите особое внимание на то, что ротор имеет сильные постоянные маг-

ниты, к которым могут притягиваться шайбы, гровер и прочее.
6.4.3 Внимание. Для обеспечения соосности отверстий крепёжных «ушек» фланца поз.11 и щита подшип-
никового поз.19 необходимо их  сборку производить с фиксацией отверстий «ушек» на специальной оправ-

ке, пропущенной через эти отверстия.
6.4.4 Внимание. При установке фильтра, крышки пластмассовой необходимо разложить провода фильтра

и  катушки  таким  образом,  чтобы  исключить  возможное  передавливание  их  изоляции  устанавливаемой
крышкой и избежать замыкания токоведущих элементов между собой и на массу генератора.

6.4.5 Внимание. Во избежание повреждения пластмассовых деталей (изоляторов, втулок, крышки) необхо-
димо соблюдать моменты затяжки крепежных изделий, указанные в приложении 1.
6.4.6 Внимание. Во избежание выхода из строя генератора по причине неправильной сборки перед уста-

новкой крышки поз.42 рекомендуется выполнить проверку катушки и статора с выпрямительным блоком
согласно п.6.3.4, 6.3.7 и 6.3.9.

6.4.7 Внимание. Во избежание неправильной сборки генератора рекомендуется использовать схему сборки
генератора, приведенную в приложении 4.
