13

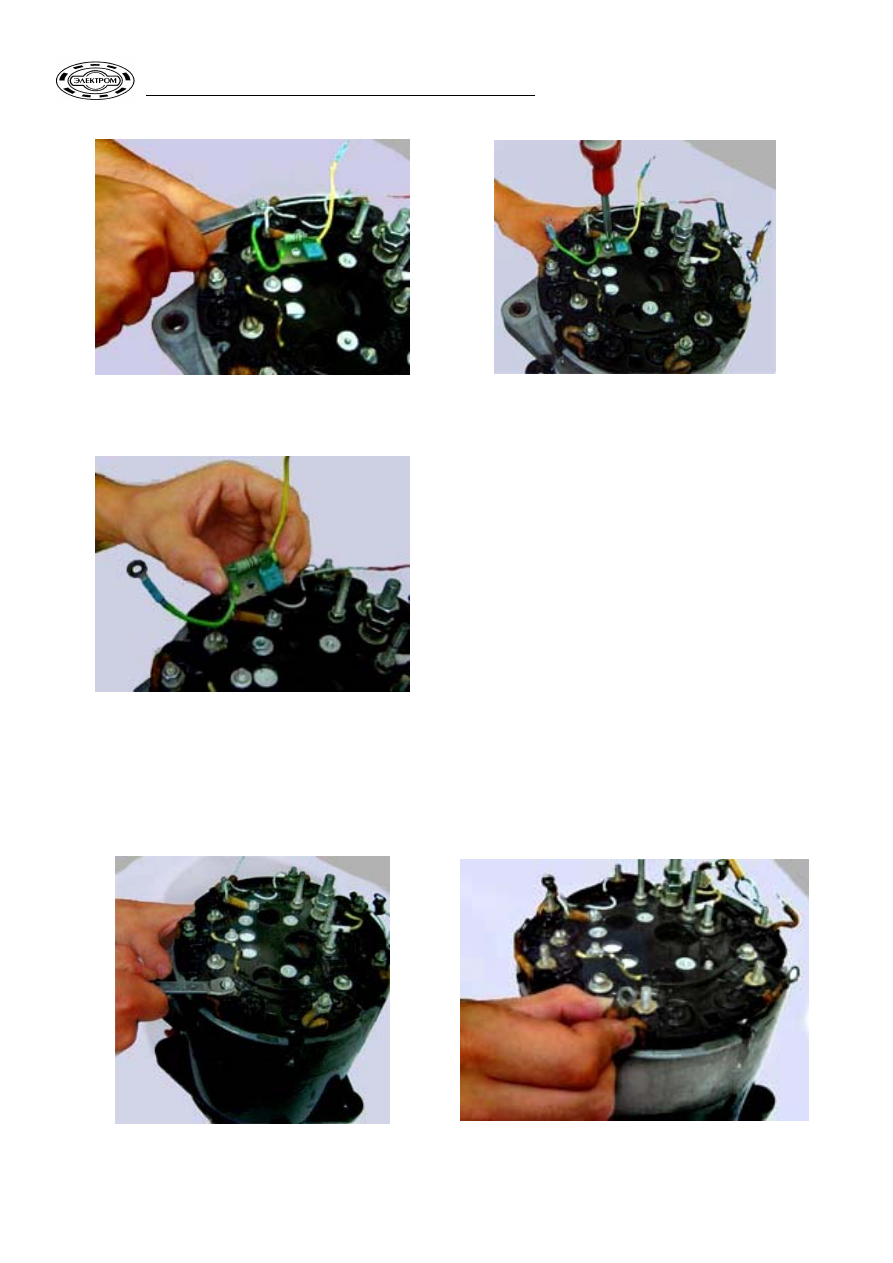

6.3.5 Открутить гайку поз.58, крепящую вывод фильтра, вывернуть винт М4 поз.41 и …





…снять фильтр поз.38.


Внимание. Во избежание попадания во внутреннюю полость генератора гайки М5 поз.37, ее  необходимо
удалить сразу после снятия фильтра.





Внимание. На отдельных модификациях генераторов могут быть установлены фильтры другой конст-
рукции. При этом фильтр устанавливается на винте М5 вывода фазы, а монтажными проводами подклю-

чается к массе (через винт М4 поз.30) и к выводу “Т” (винт М4 поз.47 установлен на крышке генератора). В
связи с этим обратите особое внимание на его размещение относительно блока, порядок подключения и

правильность укладки его выводов.


6.3.6 Открутить шесть гаек поз.58 и аккуратно, не допуская перегибов провода, снять с винтов выпря-
мительного блока поз.27д фазные выводы статора.










                             Чебоксарский завод генераторов ООО “Электром”


 14

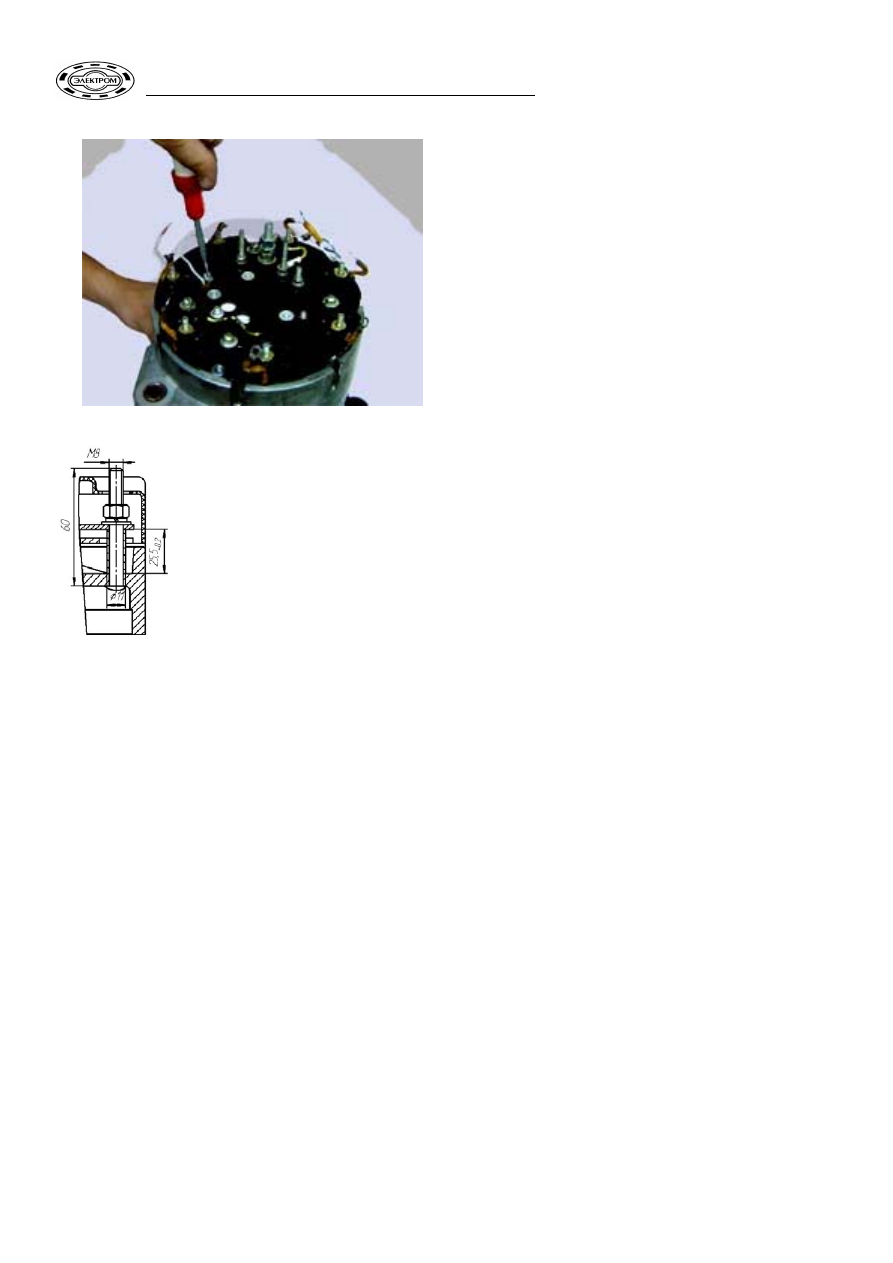

6.3.7 Вывернуть винт поз.30, крепящий вывод катушки к “минусовой” пластине выпрямительного блока.











Рис. 5



Внимание. На отдельных модификациях генератора возможна установка выпрямитель-
ных блоков БПВ 72-140 с изолированным катодным выводом блока (исполнение 02). При

этом  минусовой  вывод  блока  соединяется  с  корпусом  генератора  с  помощью  болта
поз.70.  При  сборке  обратите  особое  внимание  на  затяжку  данного  вывода  (момент  за-

тяжки  гайки  поз.67 M=3.5

+0.5

Нм).  Кроме  того,  при  установке  блока  убедитесь,  что  от-

сутствует  замыкание  втулки  поз.71  на  анодную  (нижнюю  на  рис.5)  пластину  выпрями-

тельного блока.




Отсоединить выводы катушки возбуждения от колодки и с помощью тестера проверить целост-

ность обмоток путем последовательного измерения сопротивления между  выводами:
1) между “черным” и “красным” проводами   должно быть 7,95…8.65Ом.

2) между  “черным” и “белым” проводами (“массой”) должно быть 31…33,5Ом.
3) между  “красным” и “белым” проводами (“массой”) должно быть 38,95…42,15Ом.

4) между любым из выводов и корпусом генератора должно быть равно бесконечности (обрыв).


Внимание. Модификации генераторов, выпускаемые до ноября 2005г., имеют четыре вывода. Обратите
особое внимание, при необходимости разметьте, порядок подключения выводов катушки.  Сопротивления
между выводами катушки:

1) между “черным” и “красным” проводами  обмотки возбуждения  должно быть 7,95…8,65Ом.
2) между  “черным” и “красным” проводами обмотки размагничивания должно быть 31…33,5Ом.

3) между любым из выводов и корпусом генератора должно быть равно бесконечности (обрыв).



В  случае  обнаружения  короткого  замыкания  (сопротивление  равно  нулю),  обрыва  (сопротивление

равно бесконечности) хотя бы одной из обмоток или замыкания на корпус необходимо заменить катушку
генератора поз. 13.













                             Чебоксарский завод генераторов ООО “Электром”


 15

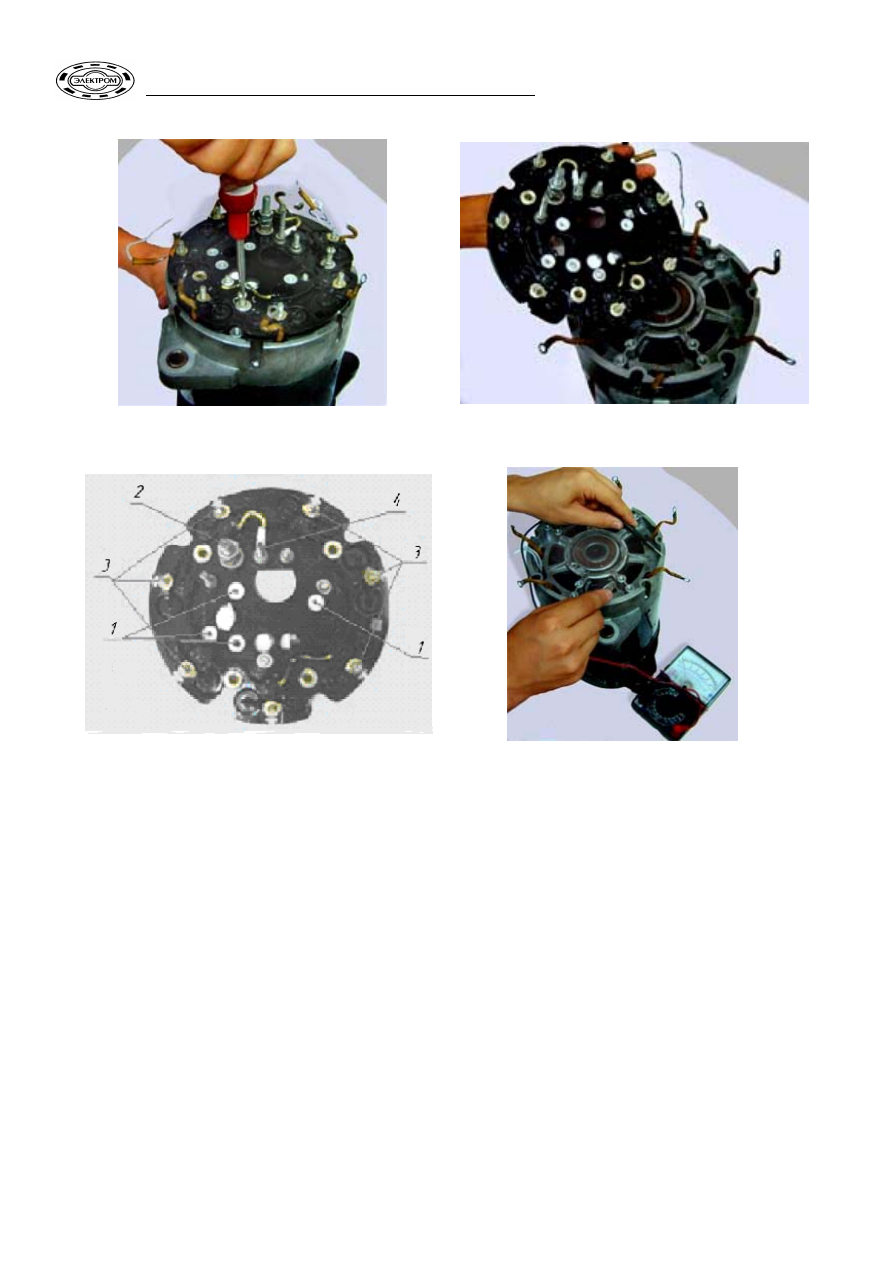

6.3.8 Открутить четыре винта поз.61 и снять выпрямительный блок поз.27.







6.3.9 С помощью тестера проверьте работоспособность выпрямительного блока и отсутствие повреж-
дений обмотки статора.



Проверку выпрямительного блока производить в следующем порядке:
а) при внешнем осмотре проверить целостность элементов блока (обратив особое внимание на состоя-

ние перемычек между выводами фаз поз.3 и выводами диодов ), отсутствие повреждений проводника выво-
да «Д», проверить качество пайки диодов, убедиться в отсутствии оплавления пластмассовых деталей

блока.
б) подсоединить «минус» омметра к минусовому контакту блока (поз.1 на рис.), «+» омметра  к плюсовому
выводу генератора (поз.2 на рис.). Стрелка прибора не должна отклоняться (сопротивление R=

∞

). Откло-

нение стрелки  свидетельствует о неисправности диодов или изоляционных втулок блока.
в) присоединить «минус» омметра к минусовому контакту блока (поз.1 на рис.), «плюс» прибора поочередно
к выводам фаз (поз.3 на рис.). Если стрелка прибора не отклоняется (сопротивление R=

∞

), то короткого

замыкания в диодах обратной полярности нет;
г) присоединить «плюс» омметра к минусовому контакту блока (поз.1 на рис.), «минус» прибора поочередно

к  выводам  фаз  (поз.3  на  рис.).  Сопротивление  диодов  не  должно  превышать  значения R=100 Ом.  Если
стрелка прибора не отклоняется (сопротивление R=

∞

), то существует обрыв в диодах обратной поляр-

ности;

д) присоединить «плюс» прибора к плюсовому выводу (поз.2 на рис.), «минус» омметра поочередно к выво-
дам фаз (поз.3 на рис.). Если стрелка прибора не отклоняется (сопротивление R=

∞

), то короткого замы-

кания в диодах прямой полярности нет;


                             Чебоксарский завод генераторов ООО “Электром”


 16

е) присоединить «минус» прибора к плюсовому выводу (поз.2 на рис.), «плюс» омметра поочередно к выво-

дам фаз (поз.3 на рис.). Сопротивление диодов  не должно превышать значения R=100 Ом. Если стрелка
прибора не отклоняется (сопротивление R=

∞

), то существует обрыв в диодах прямой полярности;

ж) присоединить «плюс» прибора к плюсовому выводу дополнительного выпрямителя (поз.4 на рис.), «ми-
нус» омметра к выводам фаз (поз.3 на рис.). Если стрелка прибора не отклоняется (сопротивление R=

∞

),

то короткого замыкания в диодах дополнительного выпрямителя нет;
з)  присоединить  «минус»  прибора  к  плюсовому  выводу  дополнительного  выпрямителя  (поз.4  на  рис.),

«плюс» омметра поочередно к выводам фаз блока (поз.3 на рис.). Сопротивление диодов  не должно превы-
шать значения R=100 Ом. Если стрелка прибора не отклоняется (сопротивление R=

∞

), то существует

обрыв в диодах дополнительного выпрямителя.

Проверьте исправность статора в следующем порядке:
а) при внешнем осмотре необходимо убедиться в отсутствии повреждений изоляции обмоточного

провода,  отсутствии  следов  оплавления  изоляции  провода  или  пазовой  изоляции;  отсутствии  на  зубцах
статора следов затирания о ротор или посторонний предмет.

б) с помощью тестера проверить сопротивления фаз статора поочередным измерением тесте-

ром сопротивления между двумя фазными выводами  – все показания должны быть одинаковыми и состав-

лять  десятые доли Ома;

в)  с  помощью  тестера  путем  измерения  сопротивления  между  одним  из  выводов фаз  и  корпусом

пакета статора проверить отсутствие замыкания обмотки на корпус. Сопротивление должно быть не
менее 5МОм.



В случае обнаружения неисправности необходимо заменить статор.

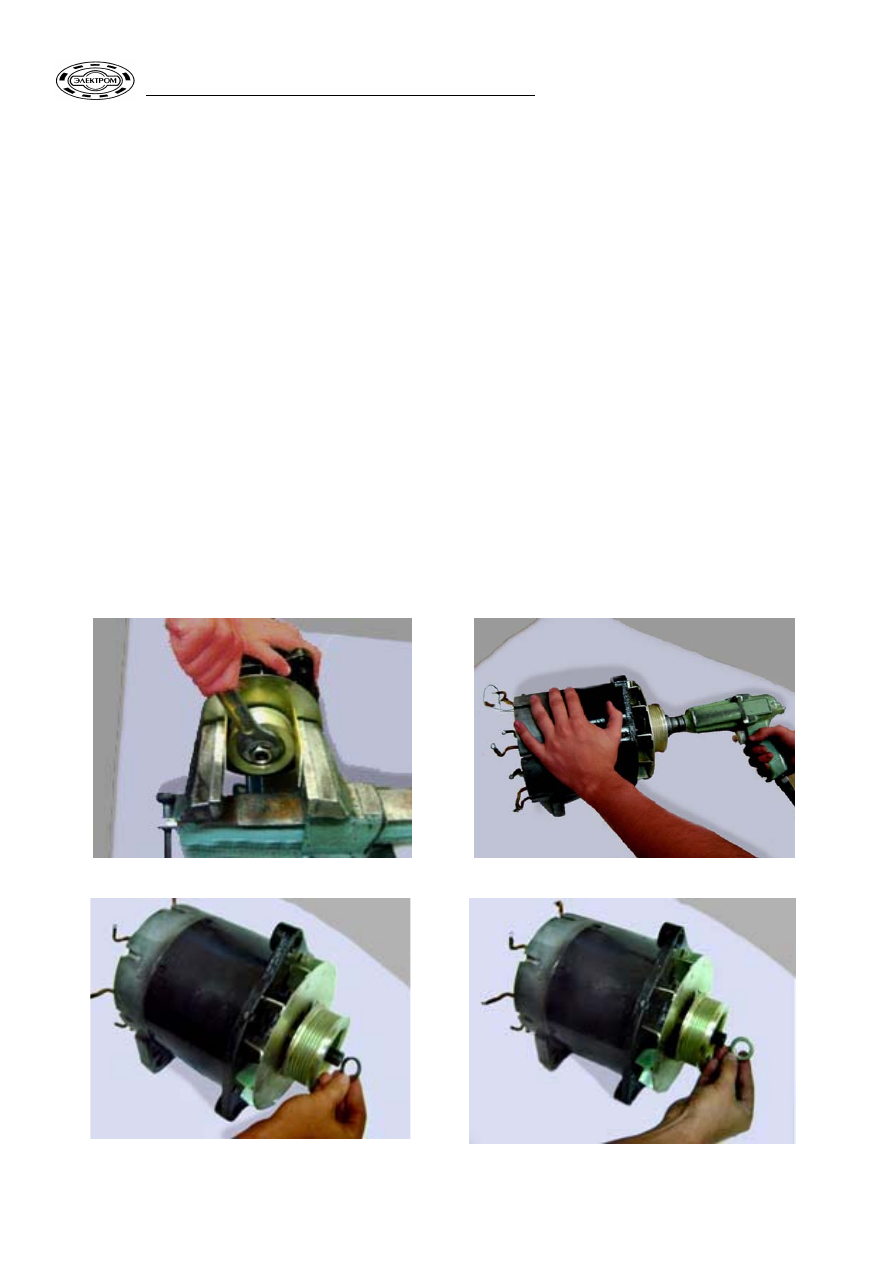

6.3.10  Для  дальнейшей  разборки  генератора  необходимо  отвернуть  гайку  М18  поз.1  крепления  шкива,
предварительно зафиксировав шкив в тисках таким образом, чтобы не повредить его “губками” тисков.







6.3.11 Снять шайбу поз.2 и поз.3.
