Турбовинтовой двигатель ТВ7-117С. Руководство по технической эксплуатации (2001 год) - часть 23





КРО

ТЕХНОЛОГИЧЕСКАЯ КАРТА № 820

На страницах 900/9-900/11/900/12

Пункт РО

Наименование работы: Демонтаж и монтаж коробки электрических соединителей

Содержание операции и технические требования (ТТ)

Работы, выполняемые при отклонениях от ТТ

Контроль

Демонтаж и монтаж коробки электрических соединителей производите при открытом правом капоте.





1. ДЕМОНТАЖ







1.1.

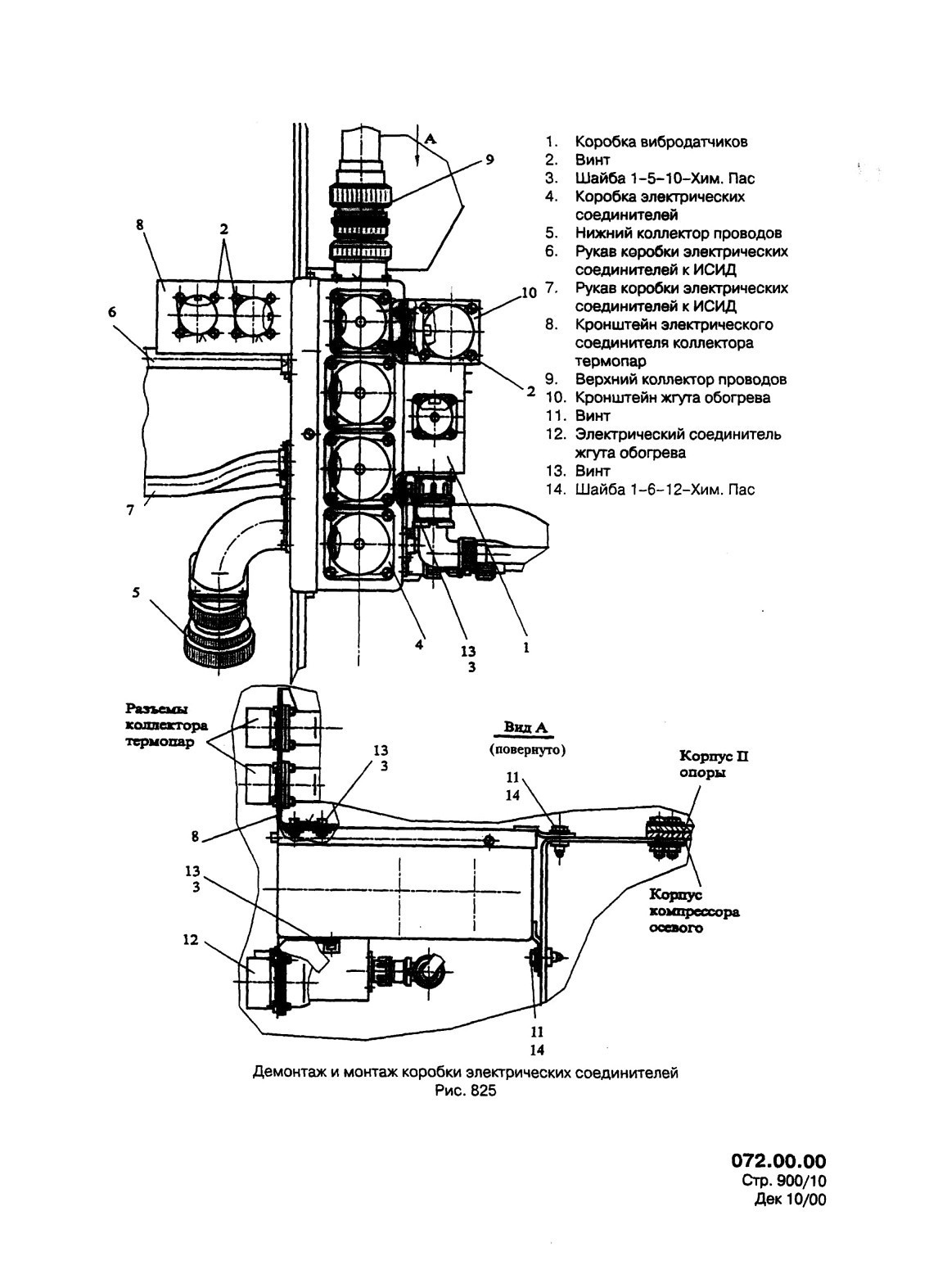

Отстыкуйте от коробки электрических соединителей коллектор проводов, нижний коллектор (5) проводов (рис. 825), правый коллектор проводов, верхний коллек­тор (9) проводов, электрические соединители от коробки вибродатчиков (1).





1.2.

Отстыкуйте рукава (6) и (7) коробки электрических соединителей от ИСИД.





1.3.

Отстыкуйте рукава электрических соединителей коробки от HP и от агрегата за­жигания.





1.4.

Расстопорите, выверните винты (2) и отсоедините электрический соединитель жгу­та обогрева от кронштейна (10), электрические соединители коллектора термопар от кронштейна (8).





1.5.

Расстопорите и выверните четыре винта (11) крепления коробки. Снимите с двигателя коробку электрических соединителей (4) вместе с кронштейнами (8), (10) и коробкой вибродатчиков (1).





1.6.

Расстопорите и выверните винты (13) крепления кронштейна электрических со­единителей коллектора термопар (8), кронштейна жгута обогрева (10) и коробки вибродатчиков (1).





1.7.

Установите транспортировочные заглушки на электрические соединители короб­ки и упакуйте коробку в два слоя парафинированной бумаги.





















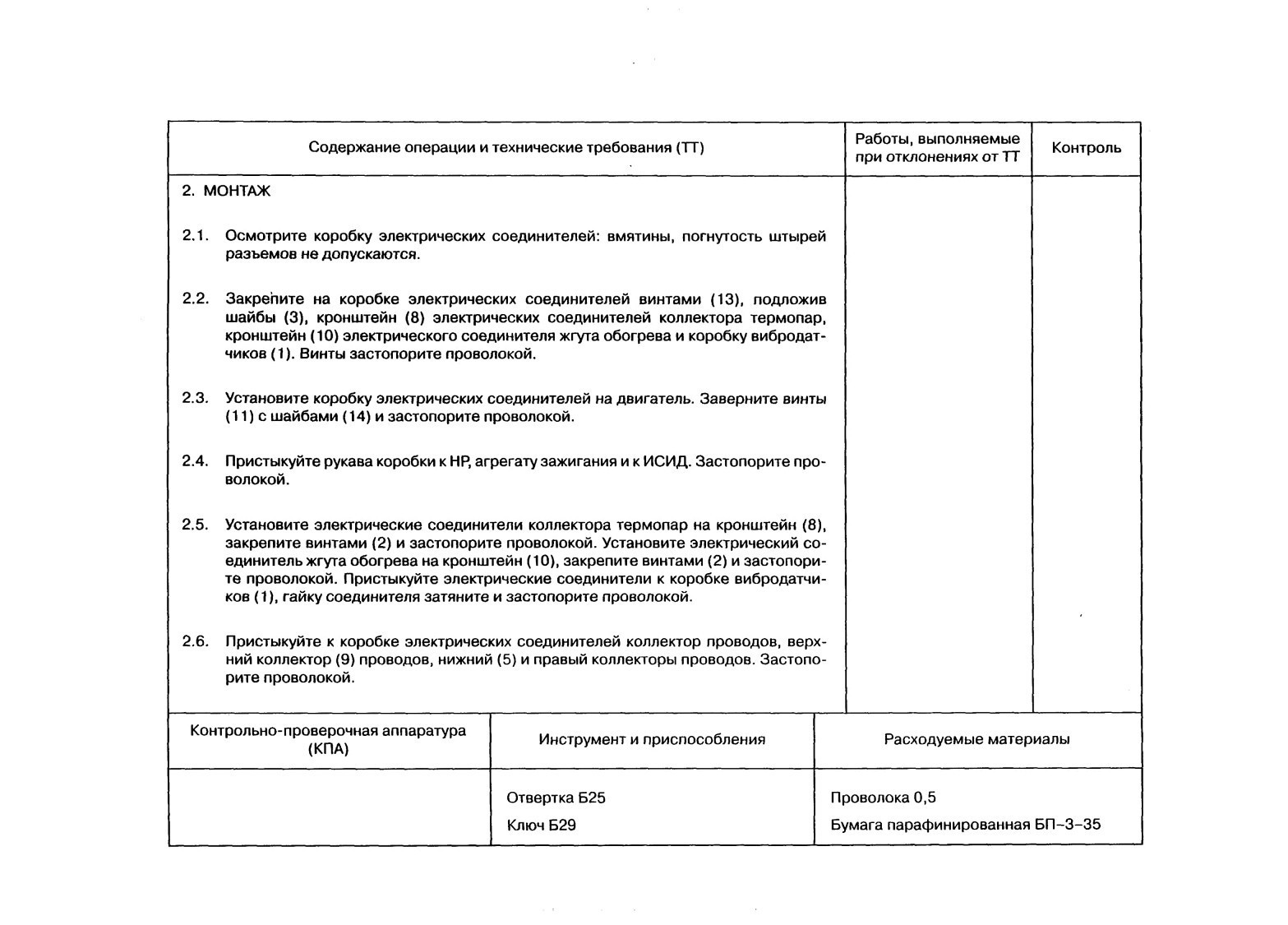

КРО

ТЕХНОЛОГИЧЕСКАЯ КАРТА № 821

На страницах 900/13-900/16

Пункт РО

Наименование работы: Демонтаж и монтаж датчиков температуры

Содержание операции и технические требования (ТТ)

Работы, выполняемые при отклонениях от ТТ

Контроль

Демонтаж и монтаж датчиков температуры топлива и воздуха производите при откры­том правом капоте, а датчика температуры масла при открытом левом капоте.





1. ДЕМОНТАЖ

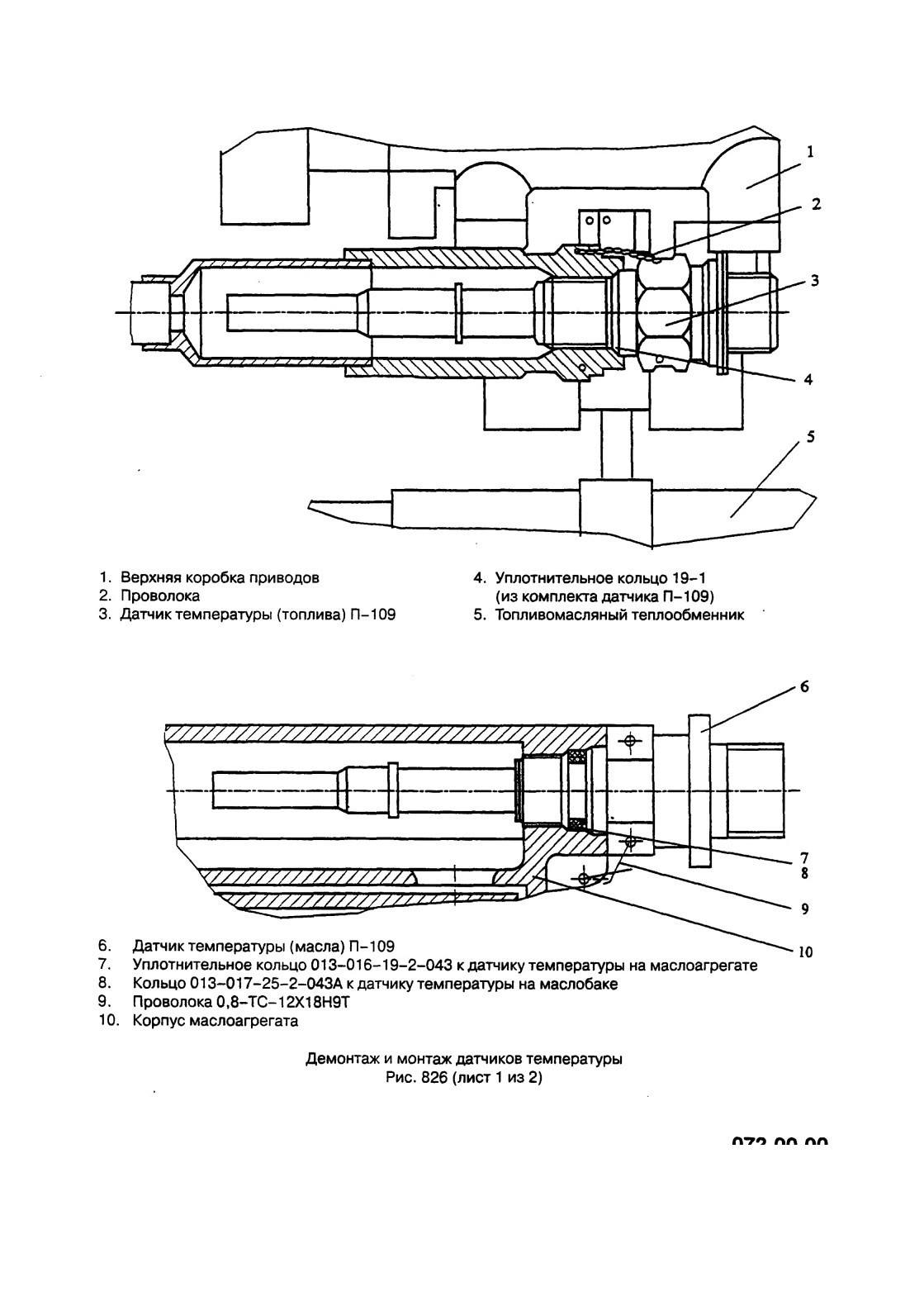

1.1. Для демонтажа датчика температуры масла (топлива) расконтрите и отсоедините электрический соединитель от датчика П-109. Расстопорите и выверните датчик из корпуса маслоагрегата (трубопровода).

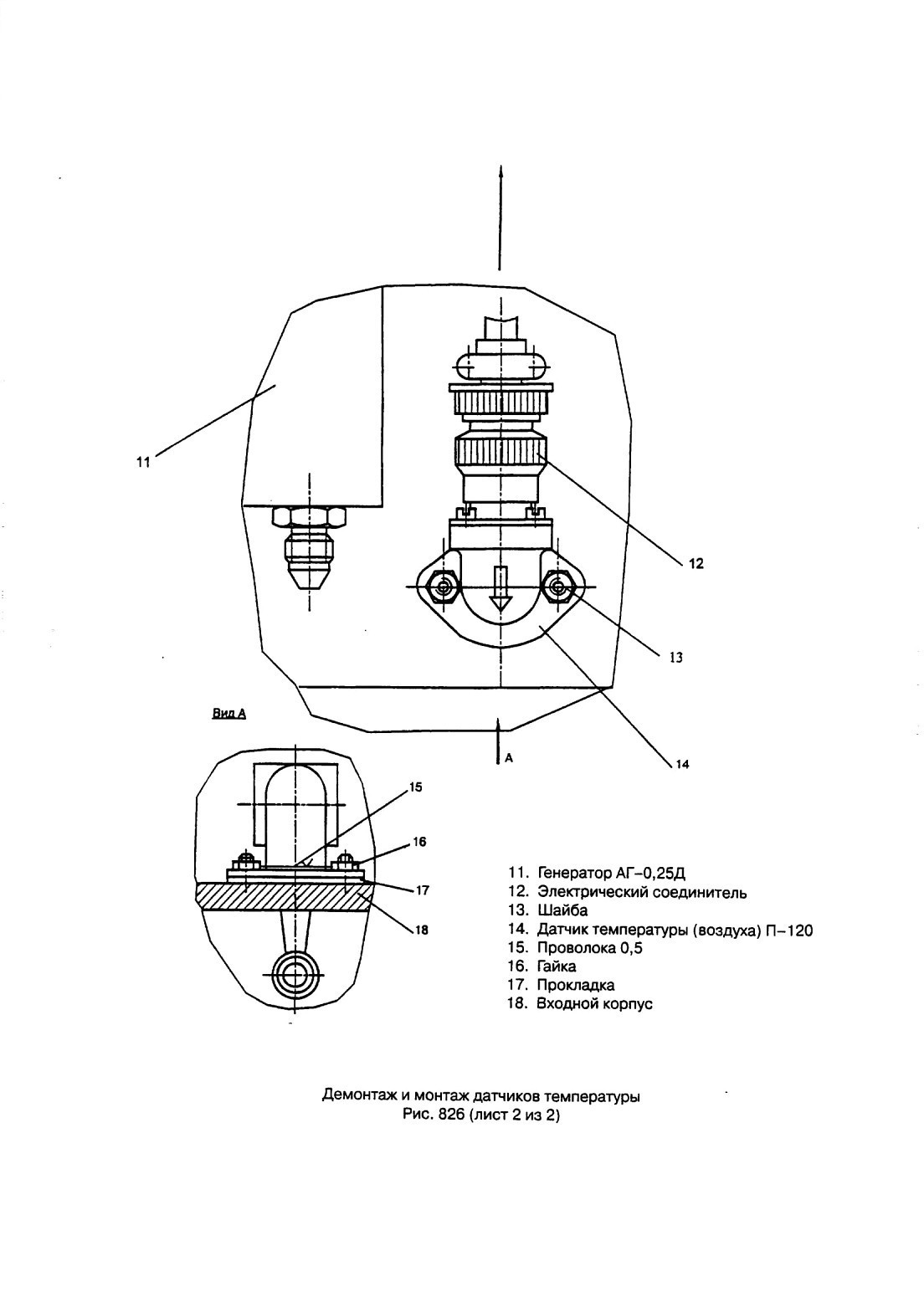

1.2. Для демонтажа датчика температуры воздуха расконтрите и отсоедините элект­рический соединитель (12) (рис. 826) от датчика П-120. Расстопорите и отверни­те гайки крепления (16) датчика к входному корпусу (18).





1.3. Снимите прокладку (17). Прокладку бракуйте.





2. МОНТАЖ







2.1. Проверьте в Паспортах на датчики температуры запись о проведении входного контроля.





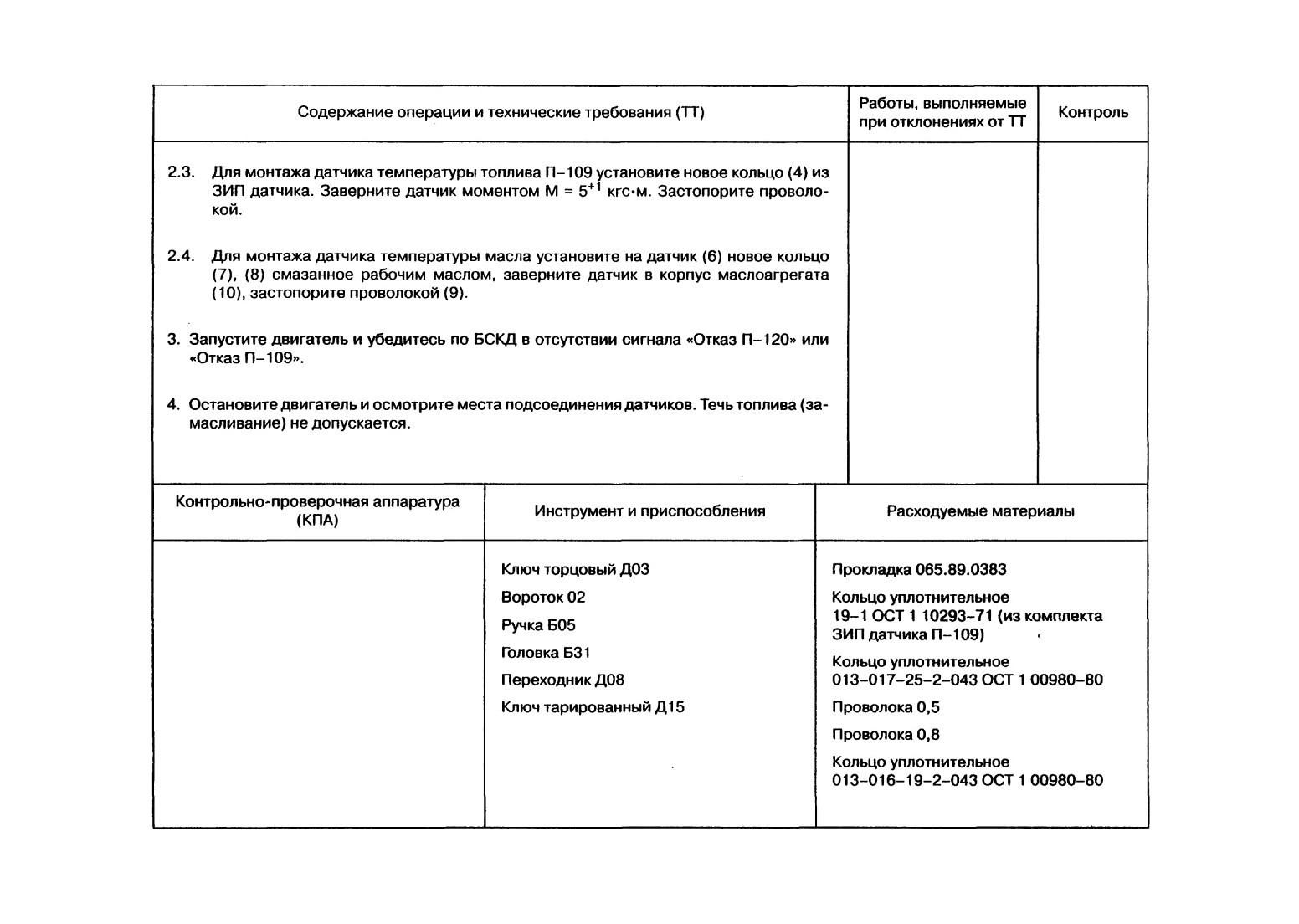

2.2. Для монтажа датчика температуры воздуха П-120 разверните его так, чтобы стрелка на фланце была направлена по полету, и с новой прокладкой (17) устано­вите на входной корпус (18). Заверните две гайки крепления (16), застопорите проволокой (15). Подсоедините электрический соединитель (12) правого коллек­тора проводов к датчику П-120. Застопорите проволокой.
