Турбовинтовой двигатель ТВ7-117С. Руководство по технической эксплуатации (2001 год) - часть 1

ТУРБОВИНТОВОЙ двигатель ТВ7-117С

Руководство по технической эксплуатации 065.00.0300 РЭ
Книга 1

Руководство состоит из следующих книг и разделов:

КНИГА 1

072.00.00 ДВИГАТЕЛЬ Описание и работа

Отыскание и устранение неисправностей

Обслуживание

Демонтаж и монтаж

Регулировка и испытание

Осмотр и проверка

Очистка и окраска

Текущий ремонт

Правила хранения и транспортирования двигателя Приложения

КНИГА 2

072.00.00 ДВИГАТЕЛЬ

Описание и работа систем и узлов двигателя

073.00.00 ТОПЛИВНАЯ СИСТЕМА ДВИГАТЕЛЯ

Описание и работа топливной системы, дренажной системы, системы низкого давления и системы основного контура (системы автоматического управления двигателем)

Описание и работа приборов контроля массового расхода топлива и систем автоматического управления воздушным винтом

075.00.00 СИСТЕМА ОТБОРА ВОЗДУХА Описание и работа системы и ее агрегатов

077.00.00 ПРИБОРЫ КОНТРОЛЯ ДВИГАТЕЛЯ

080.00.00 СИСТЕМА ЗАПУСКА

Описание и работа системы, ее подсистем и агрегатов

061.00.00 ВОЗДУШНЫЕ ВИНТЫ

Описание и работа стояночного тормоза

070.00.00 СТАНДАРТИЗОВАННЫЕ ТЕХНОЛОГИЧЕСКИЕ ПРОЦЕССЫ, ОТНОСЯЩИЕСЯ К СИЛОВОЙ УСТАНОВКЕ

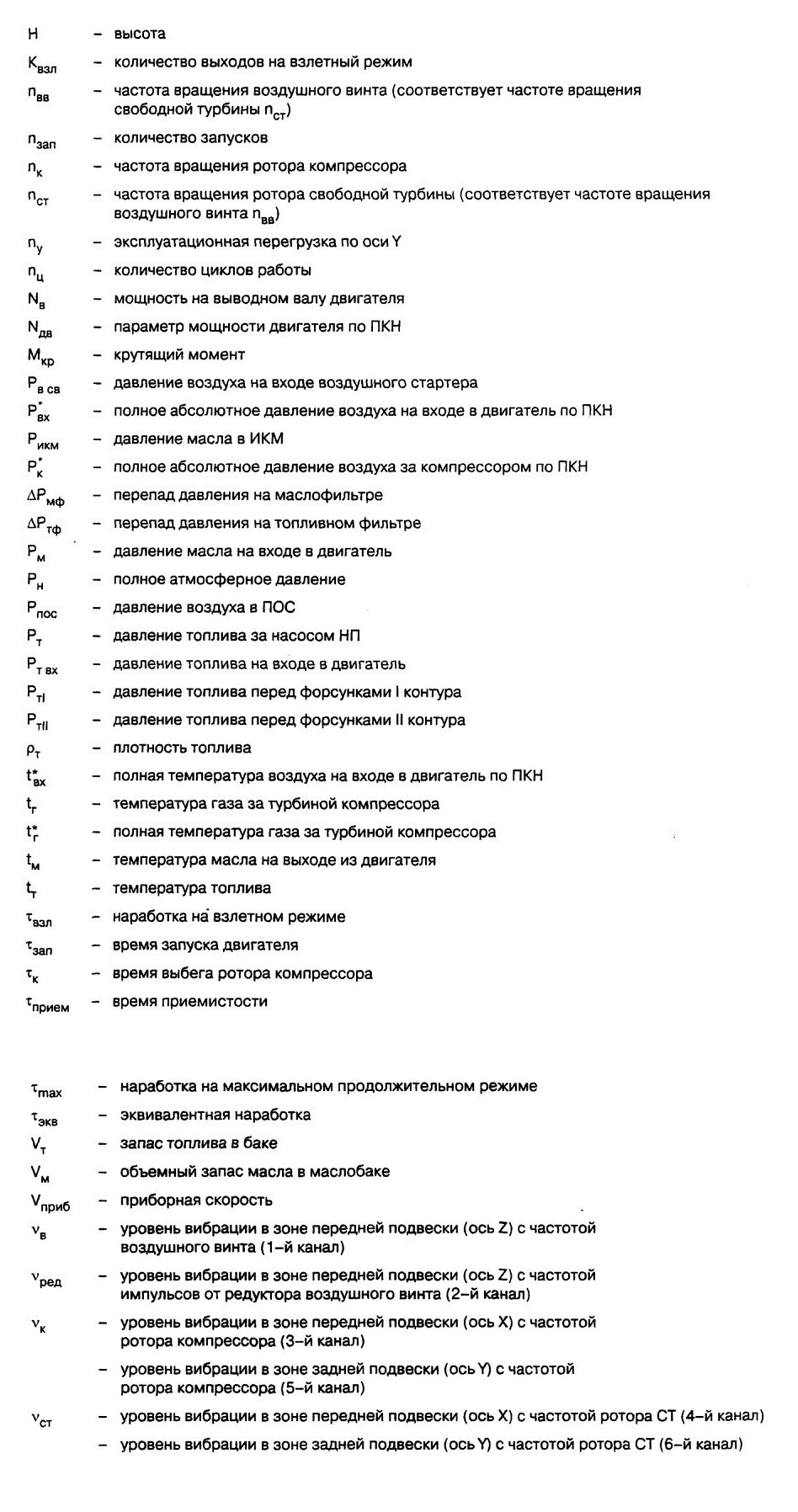

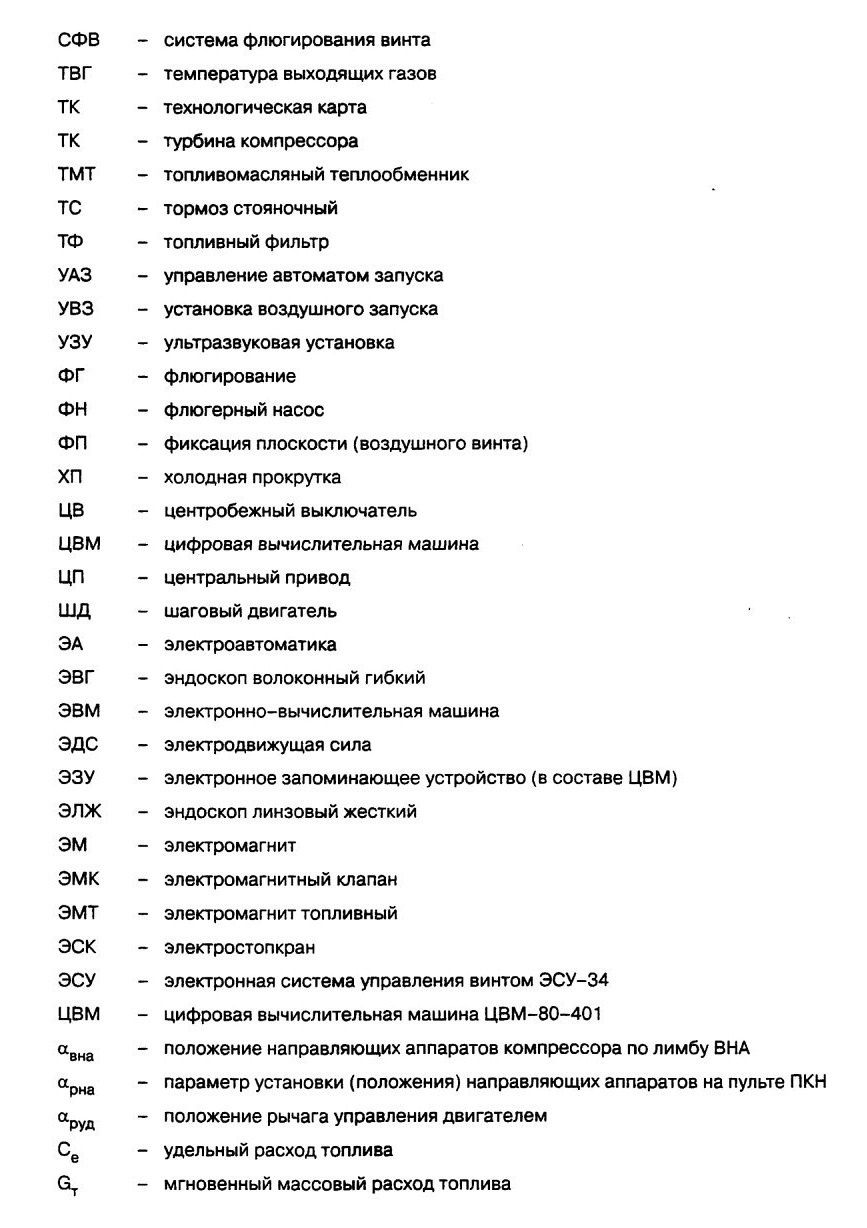

ПЕРЕЧЕНЬ СОКРАЩЕНИЙ И УСЛОВНЫХ ОБОЗНАЧЕНИЙ
АВРР - автомат восстановления режима работы
АГ - автономный генератор АГ-0,25Д
АЗ - агрегат зажигания
АЗСТ - автомат защиты свободной турбины
АПРТ - автомат продувки и распределения топлива АПРТ-65
АЦПУ - алфавитно-цифровое печатающее устройство
БСКД - бортовая система контроля двигателя и воздушного винта БСКД-65
БППД - блок преобразования параметров двигателя БППД4-1
ВВ - воздушный винт
ВЗЛ - взлетный (режим)
ВКП - верхняя коробка приводов
ВМТ - воздушно-масляный теплообменник
ВНА - входной направляющий аппарат
ВПП - взлетно-посадочная полоса
век - встроенная система контроля
ВСУ - вспомогательная силовая установка
ГК - групповой комплект ЗИП
гц - гидроцилиндр
д - дублирующий (сигнал)
ДАТ - датчик автоконтроля теплостойкий
ДБСКТ - дублированный бесконтактный синусно-косинусный трансформатор
ДВШ - двигатель волновой шаговый
ДИ - дозирующая игла
дк - дублирующий канал
дмк - датчик контроля уровня масла ДМКЗ-З
до - датчик обратной связи
дпт - датчик перепада давления топлива ДПТ-1,6
ДРТ - датчик расхода топлива
ДТА - датчик частоты вращения
ДЦН - двигательный центробежный насос
ЗБН - защищенный бортовой накопитель
ЗИП - комплект запасных частей и инструмента
ЗМГ - земной малый газ (режим)
зп - задняя подвеска

ив - система контроля и измерения вибрации ИВ-65-СФ-1
икм - измеритель крутящего момента
им - исполнительный механизм
исид - информационная система измерения давления ИСИД-65
КБН - кассетный бортовой накопитель
КВ - концевой выключатель
КЗА - контрольно-записывающая аппаратура
КПА - контрольно-проверочная аппаратура
КПВ - клапан перепуска воздуха
КПМ - клапан перепуска на маслофильтре
кпт - клапан перепуска на топливном фильтре
КР - крейсерский (режим)
КС - камера сгорания
КС - контрольное слово
ксэис - комплексная система электронной индикации и сигнализации
MB - датчик вибрации МВ-04-3
МП - максимальный продолжительный (режим)
МСРП - многоканальная система регистрации параметров полета
МСТВ - сигнализатор давления вибростойкий
НА - направляющий аппарат
нкп - нижняя коробка приводов
нп - насос питающий НП-65
йп - направление полета
HP - насос-регулятор HP-65
ОА - основная автоматика
ок - осевой компрессор
ок - основной канал
ОС - обратная связь
ОТДЭО - основные технические данные и эксплуатационные ограничения
ОЭУ - общие эксплуатационные указания
ПЗУ - постоянное запоминающее устройство
пкн - пульт контроля наземный ПКН-65
ПКФ - прибор контроля фильтроэлемента (в составе УЗУ)
ПМГ - полетный малый газ (режим)
ПМП - предмасляная полость

пос - противообледенительная система
пп - передняя подвеска
ппз - противопомпажная защита
пр - приведенный (параметр)
ПС - преобразователь сигнала
ПУ - промежуточный упор
РА - резервная автоматика
РЕВ - реверс (режим)
РК - рабочее колесо
РК - разовая команда
РЛ - рабочая лопатка
РЛЭ - руководство по летной эксплуатации
РО - регламент технического обслуживания
РОД - рычаг останова двигателя
РОК - редукционно-отсечной клапан
РНА - регулируемые направляющие аппараты
PC - резервная система (управления воздушным винтом)
РСВ - регулятор винта РСВ-34
РУ - резервное управление
РУД - рычаг управления двигателем
РУР - рычаг управления реверсом
РУЭ - разрешенные условия эксплуатации
РЭ - руководство по технической эксплуатации
РЭД - регулятор электронный двигателя РЭД-65С
СА - сопловой аппарат
СА - стандартная атмосфера
САС - система аварийной сигнализации
САУ - система автоматического управления двигателем САУ-65
САУ - система автоматического управления воздушным винтом i
СВ - стартер воздушный СВ-65Б
СКВ - система кондиционирования воздуха
СНО - средства наземного обслуживания
СТ - свободная турбина
СУИТ - система управления и измерения топлива
СУПОС - система управления противообледенительной системой

ВВЕДЕНИЕ

Руководство по технической эксплуатации (РЭ) содержит указания по эксплуатации и техническому обслуживанию двигателя ТВ7-117С, которые являются обязательными для выполнения всеми эксплуатирующими организациями.

Эксплуатацию и техническое обслуживание двигателя и его систем производите также в соответствии с Регламентом технического обслуживания самолета и РЛЭ.

В настоящем Руководстве приведены:

— основные сведения о конструкции и работе двигателя, его узлов, систем и агрегатов;

— основные технические данные и эксплуатационные ограничения (ОТДЭО);

— разрешенные условия эксплуатации (РУЭ), включающие параметры полета, а также состояния и воздействия на двигатель окружающей среды и эксплуатационные факторы;

— общие эксплуатационные указания (ОЭУ);

— схемы отыскания и устранения неисправностей;

— технология осмотров, проверок, регулировок и других видов обслуживания двигателя;

— технологические карты демонтажа и монтажа агрегатов;

— перечень бортового инструмента, принадлежностей и контрольно-проверочной аппаратуры (КПА), используемых при техническом обслуживании и текущем ремонте двигателя;

— перечень пломбируемых мест;

— перечень расходуемых материалов.

Для отыскания требуемого материала в начале каждого раздела приведено его содержание, кроме того, для книги 2 дано общее содержание.

СОДЕРЖАНИЕ

ДВИГАТЕЛЬ 072.00.00

Описание и работа

1. Общая часть 1

2. Описание 1

3. Работа 7

4. Основные технические данные и 7

эксплуатационные ограничения (ОТДЭО)

5. Разрешенные условия эксплуатации (РУЭ) 11

5.1. Топливо 11

5.2. Масла и смазки 12

5.3. Параметры (режимы) полета 13

5.4. Параметры состояния и воздействия 13

на двигатель окружающей среды

5.5. Эксплуатационные факторы 14

6. Общие эксплуатационные указания (ОЗУ) 17

6.1. Общая часть 17

6.2. Эксплуатация двигателя в различных 20

климатических условиях

6.3. Эксплуатация двигателя при наличии сигналов 21 о неисправностях (отказах), выдаваемых системой БСКД

7. Эксплуатация двигателя в полете 35

7.1. Общие указания 35

7.2. Руление, взлет и набор высоты 35

7.3. Разгон, крейсерский полет 36

7.4. Снижение, заход на посадку, посадка 36

7.5. Выключение двигателя в полете 37

7.6. Запуск двигателя в полете 37

8. Учет наработки 38

Отыскание и устранение неисправностей 101

Обслуживание

1. Общая часть 201

2. Меры безопасности 201

ДВИГАТЕЛЬ 072.00.00

3. Технология обслуживания 203

ТК № 201. Расконсервация топливной системы 203

ТК № 202. Расконсервация масляной системы 209

ТК Nb 203. Наружная консервация двигателя 211

ТК№204. Консервация топливной системы 213

ТК № 205. Консервация масляной системы 217

ТК Ne 206. Ручная прокрутка роторов компрессора 219

и свободной турбины

ТК Nfi 207. Заполнение маслосистемы двигателя маслом и 225

дозаправка маслобака в процессе эксплуатации ТК № 208. Слив масла из маслосистемы 229

ТК Nb 209. Перевод маслосистемы двигателя 229

с марки масла J13-240 на марку Б-ЗВ и наоборот

ТК Nb 210. Слив топлива из дренажной системы 233

ТК № 211. Замена масла на двигателе 235

ТК № 212. Промывка центрального фильтра агрегата НП 237

Демонтаж и монтаж

1. Общая часть 401

2. Технология демонтажа и монтажа 403

ТК Nfi 401. Распаковка двигателя 403

ТК Nfi 402. Монтаж двигателя 415

ТК Nb 403. Перечень работ, выполняемых 425

после монтажа двигателя на самолет ТК № 404. Демонтаж двигателя 427

ТК № 405. Подготовка двигателя к работе 429

после монтажа на самолет ТК № 406. Упаковка двигателя 431

Регулировка и испытания

1. Общая часть 501

2. Регулировка 501

3. Испытание 502

4. Меры безопасности 502

ДВИГАТЕЛЬ 072.00.00

5. Технология регулировки и испытания 505

ТК № 501. Запуск двигателя 505

ТК № 502. Холодная прокрутка 511

ТК № 503. Ложный запуск 513

ТК № 504. Выключение двигателя 515

ТК № 505. Опробование двигателя 519

ТК № 506. Проверка резервной автоматики 549

в контрольном полете

ТК № 507. Проверка работы систем двигателя 551

перед полетом Осмотр и проверка

1. Общая часть 601

2. Меры безопасности 601

3. Технология осмотра и проверки 603

ТК № 601. Наружный осмотр двигателя 603

ТК № 602. Осмотр входного канала двигателя, ВНА 605

и лопаток рабочего колеса I ступени компрессора

ТК № 603. Осмотр проточной части двигателя 607

ТК № 604. Проверка сопротивления изоляции 631

коллектора термопар

ТК № 605. Контроль индикатора пылевого износа 633

ТК № 606. Анализ сигналов, регистрируемых АЦПУ 635

ТК № 607. Осмотр и промывка фильтра регулятора 639

винта (РСВ)

Очистка и окраска

1. Технология очистки и окраски 701

ТК № 701. Очистка двигателя 701

ТК № 702. Удаление продуктов коррозии с деталей двигателя 703

ТК № 703. Восстановление лакокрасочных покрытий 705

ТК № 704. Герметизация эмалью КО-813 709

Текущий ремонт

1. Общая часть 801

ДВИГАТЕЛЬ 072.00.00

2. Требования к выполнению текущего ремонта 801

3. Технология текущего ремонта 805

ТК № 801. Демонтаж и монтаж насоса ДЦН . 805

ТК № 802. Демонтаж и монтаж насоса-регулятора (HP) 815

ТК № 803. Работы, выполняемые после замены 821

насоса-регулятора (HP)

ТК Ne 804. Демонтаж и монтаж регулятора винта (РСВ) 833

ТК № 805. Работы, выполняемые после замены 839

регулятора винта (РСВ)

ТК Ns 806. Демонтаж и монтаж автомата продувки 843

и распределения топлива (АПРТ)

ТК № 807. Демонтаж и монтаж питающего насоса (НП) 847

ТК № 808. Демонтаж и монтаж флюгерного насоса 853

ТК № 809. Демонтаж и монтаж редукционно-отсечного 863

клапана ПОС

ТК № 810. Демонтаж и монтаж высоковольтного провода 869

ТК № 811. Демонтаж и монтаж стояночного тормоза винта 873

ТК№812. Демонтаж и монтаж топливомасляного теплообменника 877

065.70.1800

ТК № 813. Демонтаж и монтаж генератора АГ-0.25Д 881

ТК № 814. Демонтаж и монтаж насоса измерителя 885

крутящего момента (ИКМ)

ТК № 815. Демонтаж и монтаж датчика контроля 889

уровня масла ДМКЗ-З

ТК № 816. Демонтаж и монтаж маслобака 891

ТК № 817. Демонтаж и монтаж свечи зажигания 897

ТК № 818. Демонтаж и монтаж агрегата зажигания 900/1

ТК № 819. Демонтаж и монтаж информационной 900/5

системы измерения давления (ИСИД)

ТК Ns 820. Демонтаж и монтаж коробки электрических 900/9

соединителей

ТК № 821. Демонтаж и монтаж датчиков температуры 900/13

ТК № 822. Демонтаж и монтаж датчиков вибрации 900/17

ТК № 823. Демонтаж и монтаж датчика ДПТ-1,6 900\21

ДВИГАТЕЛЬ 072.00.00

ТК № 824. Демонтаж и монтаж датчиков ДАТ и сигнализаторов МСТВ

ТК № 825. Демонтаж и монтаж датчиков частоты вращения ДТА-13

ТК № 826. Демонтаж и монтаж клапана перепуска

ТК № 827. Демонтаж и монтаж клапана наддува воздуха

ТК № 828. Демонтаж и монтаж дренажного клапана

ТК № 829. Демонтаж и монтаж термопары Т-80Т

ТК № 830. Демонтаж и монтаж топливной форсунки

ТК № 831. Демонтаж и монтаж датчика ДБСКТ-650-1Ш

ТК № 832. Демонтаж и монтаж датчика ДРТ1-18А с переходниками

ТК № 833. Демонтаж и монтаж датчика ДТА-14

ТК № 834. Демонтаж и монтаж дренажного бачка

ТК № 835. Работы, выполняемые после замены

электронного регулятора двигателя (РЭД)

ТК № 836. Работы, выполняемые после замены электронной системы управления винтом (ЭСУ)

ТК № 837. Демонтаж и монтаж гидроцилиндра

Правила хранения

1. Общая часть

2. Сроки хранения двигателя и его агрегатов

3. Хранение двигателя, прибывшего в эксплуатацию в таре Поставщика

4. Хранение двигателя в составе самолета и при снятии с самолета

Транспортирование

1. Общая часть

2. Подготовка к транспортированию

3. Транспортирование

. Перечень группового комплекта инструмента и принадлежностей, прикладываемых к двигателю (комплектовка 1:2)

. Марки зарубежных масел, допущенных к применению на двигателе

. Марки горюче-смазочных материалов, допущенных к применению на двигателе без ограничения ресурса

. Перечень пломбируемых мест, подлежащих контролю при подготовке двигателя к установке на самолет и в процессе эксплуатации

. Рекомендации по дальнейшему использованию масла, сливаемого из маслосистемы при досрочных съемах двигателя

. Технология приготовления и применения материалов, используемых при эксплуатации двигателя

ТК № 1. Герметизация эмалью КО-813

ТК N° 2. Применение смазки «Резол»

ТК № 3. Приготовление и применение антифрикционной смазки СБГ

Приложение 7. Перечень расходуемых материалов

содержание .. 1 2 ..

//////////////////////////
