Инструменты при монтаже и эксплуатации контактных сетей трамваев и троллейбусов - часть 2









Для заделки конца проволоки в «очко» применяют специальный ключ для закрутки проволоки (рис. 116, б). В комплект входит пика (на рисунке не показана), представляющая стержень из круглой стали диаметром 16 мм и длиной 400 мм. Один конец стержня загнут в незамкнутое кольцо радиусом 30 мм, а второй плавно спущен на длину 160 мм. до 200 мм, образуя конус.

Ключ для рихтовки медного контактного провода (рис. 116, в) выполнен разводным и служит для захвата верхней части провода. Для сталеалюминевого провода ключ должен захватывать стальную нижнюю часть. Рихтовочный ключ для этого провода показан на рис.

117, а.

Ключ для трамвайных подвесов типов ППО, ПКО и ЦДК (рис. 117, б) предназначен для постановки двуплечего подвеса на поперечину.

После закрепления одного плеча подвеса ролик ключа ставят на поперечину, затем накладывают захват на другое плечо подвеса и отжимают его вверх до тех пор, пока поперечина станет ниже отверстия

для второго болта, закрепляющего подвес. Затем вставляют и закрепляют болт.

Ключ накидной разводной (рис. 118, а) позволяет прочно захватить головку болта или гайку. Сравнительно небольшая общая длина ключа позволяет легко выполнять работу в стесненных условиях при нескольких близко расположенных деталях на кресто-вине или стрелочном узле; предназначен ключ для трамвайных зажимов.

Шаблон для замера износа контактного провода (рис. 118, б) предназначен для ориентировочной оценки износа контактного провода. Шаблон используют при эксплуатации провода МФ-85 в сети

трамвая.

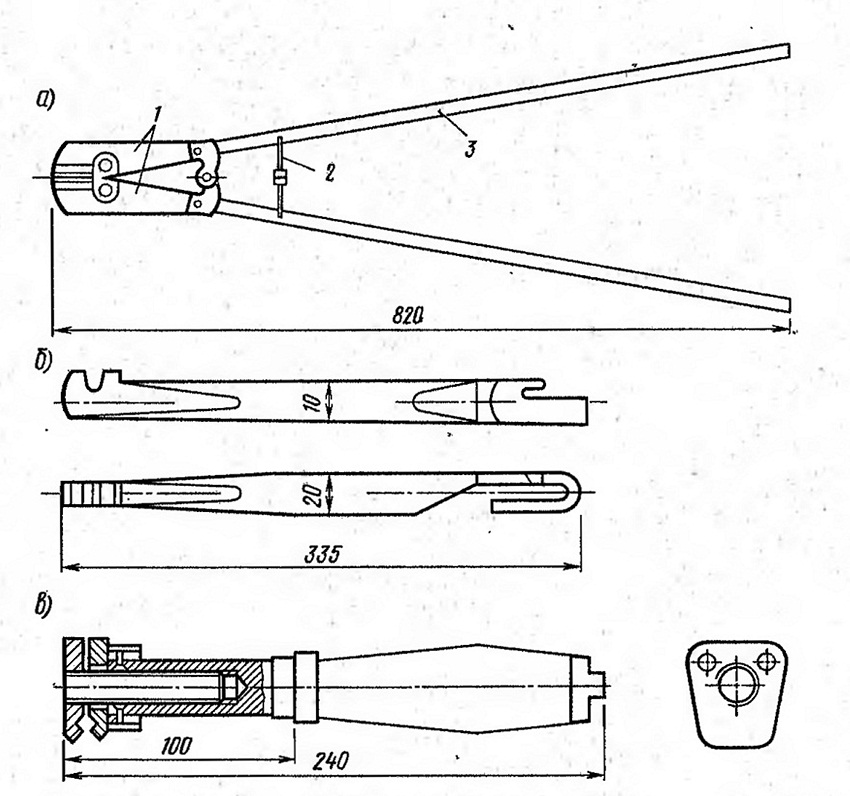

Рис. 116. Инструмент для провода и проволоки:
а — болторез; 6 — ключ для закрутки проволоки; в — ключ фасонный для медного контактного провода; 1— ножи; 2— упоры; 3— рукоятка

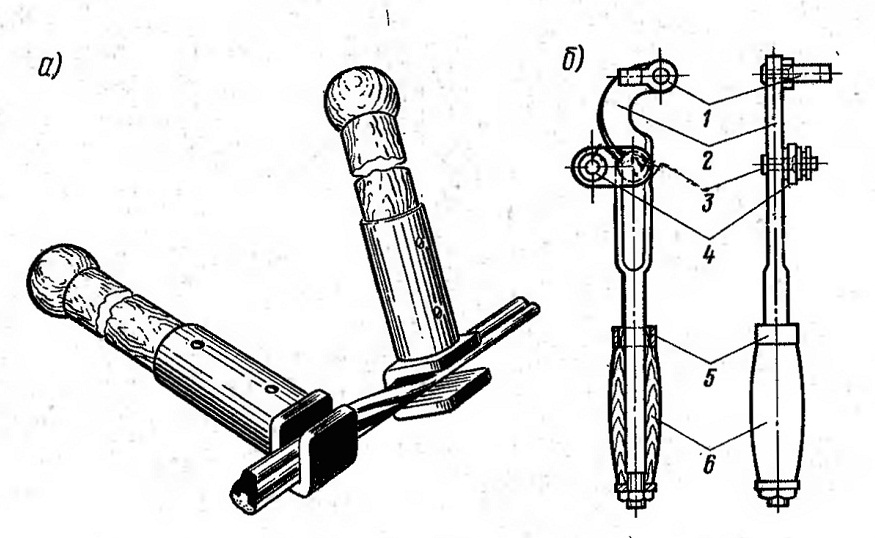

Рис. 117. Ключи для сталеалюминевого провода (а), для изолированных подвесов (б)
1— захват; 2— рычаг; 3— планка опорная; 4-ролик; 5— обойма; 6— ручка

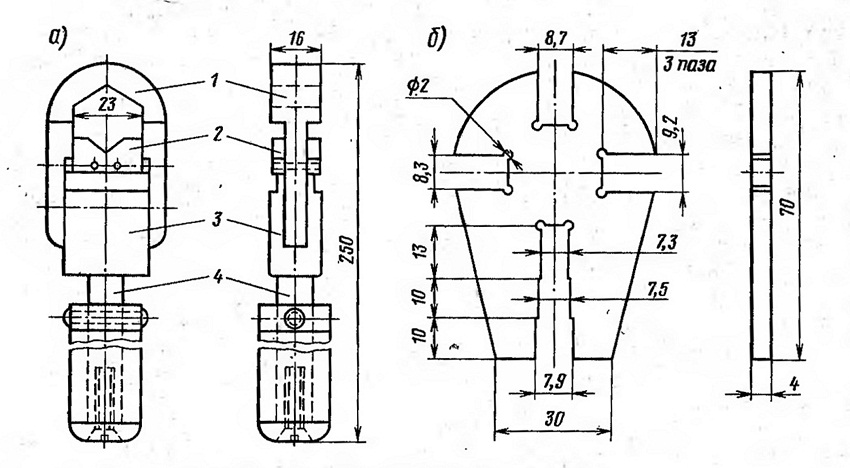

Рис. 118. Ключ накидной разводной и шаблон:
а — ключ; б — шаблон для замера износа провода; 1— корпус; 2— планка; .3— гайка специальная; 4— рукоятка

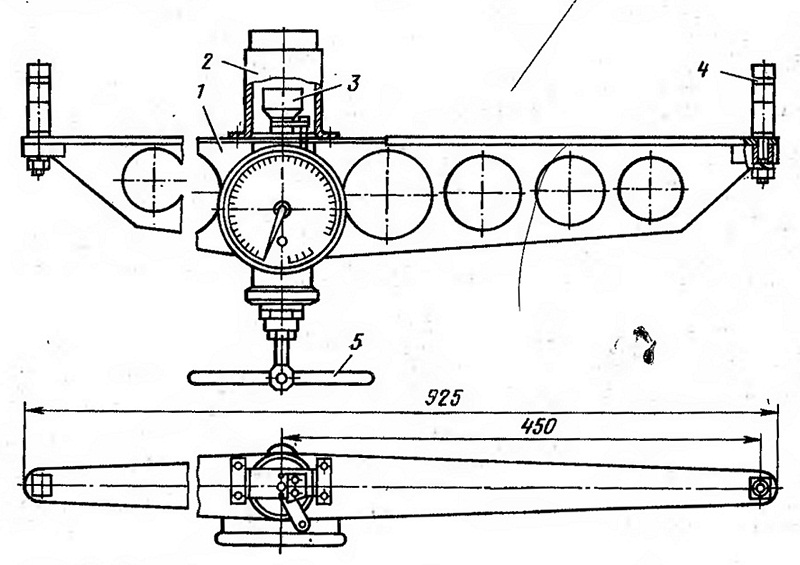

Рис. 119. Динамометр МЭИ:
1— рама; 2— измерительная скоба; 3— седло; 4— навесной крюк; 5— рукоятка









Шаблон имеет шесть пазов, размеры которых показывают приблизительный размер износа провода. Пазы примерно соответствуют следующим износам провода: паз 9,2~



10%; 8,7~15 %; 8,3~20 %; 7,9~25 %; 7,7~30 %; 7,3~32 %.

Измерения выполняют обхватом провода по высоте сечения тем

или иным пазом. Если провод не входит ни в один из пазов, его износ менее 10 %; проход провода в паз 9,2 мм означает, что его износ более 10 %; проход в паз 8,7 мм — износ более 15 %. Если провод проходит в паз 7,9 мм, то он изношен более 25 % и. возникает вопрос о его замене.

Для точных замеров провода пользуются обычными приборами: микрометром, дающим точность отсчета до 0,01 мм, или штангенциркулем с точностью отсчета до 0,1 мм! Время на измерение штангенциркулем затрачивается значительно больше, чем использование микрометра.

Шунтовой динамометр МЭИ (рис. 119) предназначен для измерения натяжения контактного провода МФ-85 в пределах 4000— 15 000 Н. На циферблате имеются две шкалы: одна показывает значения натяжения контактного провода; вторая — уменьшение высоты сечения провода в точке измерения, что характеризует износ провода. Оба замера проводят одновременно. Прибор пригоден для измерений при неизношенном и изношенном проводах. В последнем случае делается небольшая коррекция: поворотом шкалы вносится поправка и стрелка прибора показывает натяжение изношенного провода. Погрешность не превышает 5 % измеряемой величину.

Для измерения прибор укрепляют на проводе в пролете на расстоянии не менее 1 м от подвеса или спецчасти. Прибор устанавливают строго по вертикальной оси провода.

Вращая рукоятку нажимного стержня, добиваются совпадения черты на указателе прогиба, в который упирается провод, с чертой на

планке, после чего считывается отсчет значения натяжения, кгс, и износ провода, мм, по верхней и нижней шкалам.

На показания динамометра не влияют длина измеряемого пролета, тип подвески контактного провода, температура окружающего воздуха. Процесс замера несложен, а время, необходимое для одного измерения, включая установку и снятие прибора, не превышает 1 мин. Во избежание поломки прибора нельзя производить натяжение провода при закрепленном на нем динамометре.
