Локомотивный комплекс «КВАРЦ». Руководство - часть 7

Инв

. №

одл

По

дп

. и

ат

а.

Взам

.инв

.№

Инв

. №

ду

бл

По

дп

. и

ат

Дата

№ докум.

Подп. Дата

Изм

2.104-2а

Копировал

Формат А4

А174.421411.004 РЭ

Лист

На вкладке «Параметры» включите видеоканал 1 установив метку в графе «Включен»

и нажмите клавишу «Применить», после чего на экране панели появится изображение с телека-
меры, подключенной ко входу «VIDEO 1».

Установите требуемое разрешение кодирования видеоизображения в графе «Разреше-

ние кодирования». Для разрешения 720х576 можно установить режим «Сглаживание» (деин-
терлейсинг), при котором движущийся объект в кадре не будет иметь «гребенку», однако общее
качество картинки при этом немного ухудшиться.

Регулятором «Степень компрессии» установите желаемое сжатие видеосигнала. Наи-

меньшая цифра 2 соответствует наибольшему качеству и наибольшему объему записи, наи-
большая цифра 10 – наоборот, снижает качество, но и уменьшает объем записи.

Регулятором «Частота кадров» установите скорость записи в кадр/сек. При положении

движка в крайнем правом положении запись будет производиться с наибольшей скоростью, ко-
торая возможна для установленного разрешения кодирования, эта зависимость приведена в
таблице 2.1.

Таблица

2.1

Скорость записи, кадр/с

Разрешение

кадра, точек

Один канал

Два канала

Три канала

Четыре канала

352х288 25

25 25

720х576 25

В графе «Формат видеосигнала» выберите формат используемой телекамеры.
Регуляторами «Яркость», «Контрастность», «Насыщенность» и «Коррекция цвета» ус-

тановите желаемое качество изображения. При использовании черно-белой телекамеры, во из-
бежание появления цветных пятен на изображении, снимите отметку «Цвет».

Для вступления в силу сделанных изменений нажмите клавишу «Применить».

2.3.4.9 Настройка детектора движения
Вкладка «Детектор движения» (см. рисунок 2.22) предназначена для установки поро-

га срабатывания детектора движения и зоны детектирования видеоканала.

Рисунок

2.22

ВНИМАНИЕ! Здесь и далее любое изменение вступит в силу только после

нажатия клавиши «Применить»!

Инв

. №

одл

По

дп

. и

ат

а.

Взам

.инв

.№

Инв

. №

ду

бл

По

дп

. и

ат

Дата

№ докум.

Подп. Дата

Изм

2.104-2а

Копировал

Формат А4

А174.421411.004 РЭ

Лист

С помощью указателя при нажатой левой клавише мыши выделите зоны детектирова-

ния на изображении. Выделяемая область будет показана красным цветом. Для снятия выделе-
ния проведите по нему указателем мыши повторно. Для снятия всех зон нажмите «Сбросить
все», для выделения всего кадра нажмите «Установить все».

Регуляторами «Чувствительность» и «Размер объекта» установите порог срабатывания

детектора движения. Наименьший порог установится при положении регулятора «Чувствитель-
ность» в крайнем правом положении, а регулятора «Размер объекта» - в крайнем левом. В мо-
мент срабатывания индикатор на панели станет красным.

Для вступления в силу сделанных изменений нажмите клавишу «Применить».
Аналогично настройте остальные видеоканалы.

2.3.4.10 Настройка аудиоканала модуля МВР

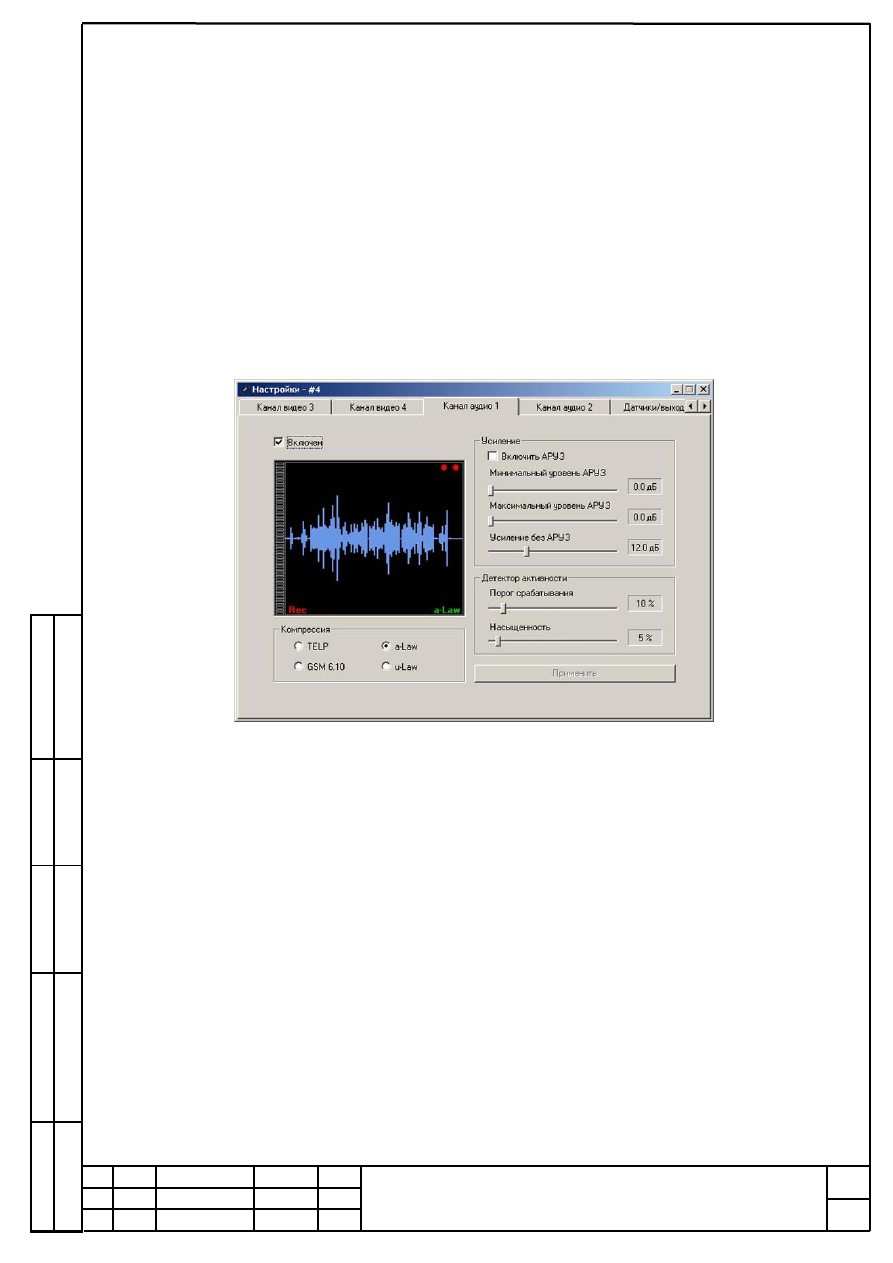

Для настройки аудиоканала выберите закладку «Канал аудио 1» (см. рисунок 2.23).

Настройка состоит из установки усиления звука и настройки детектора активности.

Рисунок

2.23

Включите аудиоканал 1 установив метку в графе «Включен» и нажмите клавишу

«Применить», после чего на экране панели появится диаграмма с источника звука, подключен-
ного ко входу «AU 1».

В окне диаграммы также отображаются алгоритм сжатия, наличие записи в настоящий

момент, состояние входных датчиков прибора.

В графе «Компрессия» установите желаемый алгоритм сжатия звуковой информации:

при использовании алгоритмов a-Law или м-Law происходит несильное сжатие зву-
ка с сохранением тембров (окраски голоса) – запись будет с высоким качеством;

при использовании алгоритма GSM-6.10 тембры голоса будут частично утеряны,
однако слоговая разборчивость остается высокой – запись будет со средним качест-
вом;

алгоритм TELP обеспечивает максимальное сжатие звука, тембры голоса будут уте-
ряны, возможно ухудшение разборчивости, его следует применять в крайнем случае,
например при недостатке места на жестком диске – запись будет с низким качест-
вом.

Выбирать алгоритм сжатия необходимо опытным путем исходя из стоящих задач.

Инв

. №

одл

По

дп

. и

ат

а.

Взам

.инв

.№

Инв

. №

ду

бл

По

дп

. и

ат

Дата

№ докум.

Подп. Дата

Изм

2.104-2а

Копировал

Формат А4

А174.421411.004 РЭ

Лист

В графе «Усиление» отрегулируйте уровень сигнала регулятором «Усиление без

АРУЗ» таким образом, что бы при пиках звука индикатор сигнала на диаграмме едва достигал
красный сектор.

Для записи изменяющегося аудио сигнала в приборе предусмотрена автоматическая

регулировка уровня записи (АРУЗ), при ее использовании установите регуляторами минималь-
ный и максимальный уровень звука. При попадании уровня звукового сигнала в установленный
диапазон, система автоматически будет корректировать (усиливать или ослаблять) уровень за-
писи до оптимального.

Для включения АРУЗ установите отметку в одноименной графе и нажмите клавишу

«Применить».

2.3.4.11 Настройка детектора звука МВР
Запись звука можно производить по активности, для этого установите порог срабаты-

вания и насыщенность одноименными регуляторами. Чем более тихие звуки вы хотите записы-
вать, тем меньшее значение должен иметь регулятор «Порог срабатывания». Чем короче звуки
вы хотите «замечать» детектором, тем меньшее значение должен иметь регулятор «Насыщен-
ность».

Для вступления в силу сделанных изменений нажмите клавишу «Применить».

2.3.4.12 Настройка датчиков/управляемых выходов

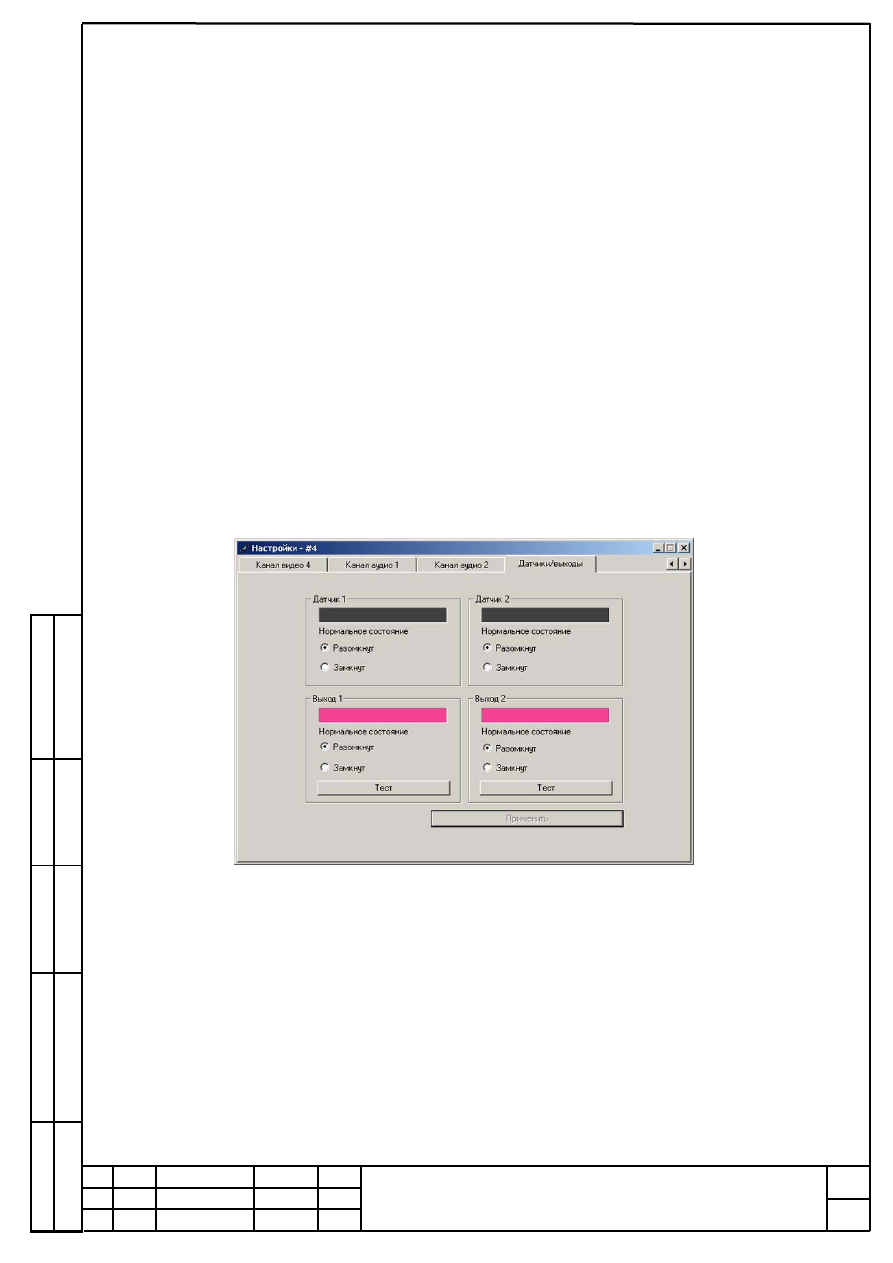

Выберите закладку «Датчики/выходы» (см. рисунок 2.24).

Рисунок

2.24

В данной панели устанавливается нормальное состояние внешних датчиков (замк-

нут/разомкнут) и внешних выходов (замкнут/разомкнут). Текущее состояние индицируется в
тестовом окне каждого датчика или выхода, черное окно показывает нормальный режим, крас-
ное – изменение состояния.

Установите требуемые параметры и нажмите клавишу «Применить».
Для проверки работоспособности внешних устройств, подключенным к выходам при-

бора нажмите клавишу «Тест» - устройство должно сработать.

Инв

. №

одл

По

дп

. и

ат

а.

Взам

.инв

.№

Инв

. №

ду

бл

По

дп

. и

ат

Дата

№ докум.

Подп. Дата

Изм

2.104-2а

Копировал

Формат А4

А174.421411.004 РЭ

Лист

2.3.5 Наблюдение и прослушивание текущих событий

2.3.5.1 Наблюдение видеоизображения
Для наблюдения текущего видеоизображения нажмите в основной панели программы

кнопку

для видеоканала 1 или соответствующие кнопки для остальных видеоканалов,

откроется окно, показанное на рисунке 2.25.

Рисунок

2.25

В данных окнах производится отображение видеоинформации, снимаемой в данный

момент телекамерами, подключенными к прибору. Скорость отображения может быть замед-
ленной, если ограничена пропускной способностью локальной сети, однако это никак не влияет
на скорость видеозаписи на жесткий диск прибора, которая будет выше.

При нажатой кнопке

в окне будет отображаться служебная информация, показанная

на рисунке 2.26.

Рисунок

2.26

Уровень детектора дви-
жения:
зеленый – не сработал
красный – сработал

Состояние
внешних
датчиков

Состояние записи

Rec

- идет запись

Разрешение
кодирования
и масштаб
