Локомотивный комплекс «КВАРЦ». Руководство - часть 6







Инв

. №

 п

одл

.

По

дп

. и

 д

ат

а.

Взам

.инв

.№

Инв

. №

 ду

бл

.

б

б

По

дп

. и

 д

ат

а

Дата

№ докум.

Подп.  Дата

Изм

2.104-2а

Копировал

Формат А4

А174.421411.004 РЭ



Лист

23





Рисунок



2.16



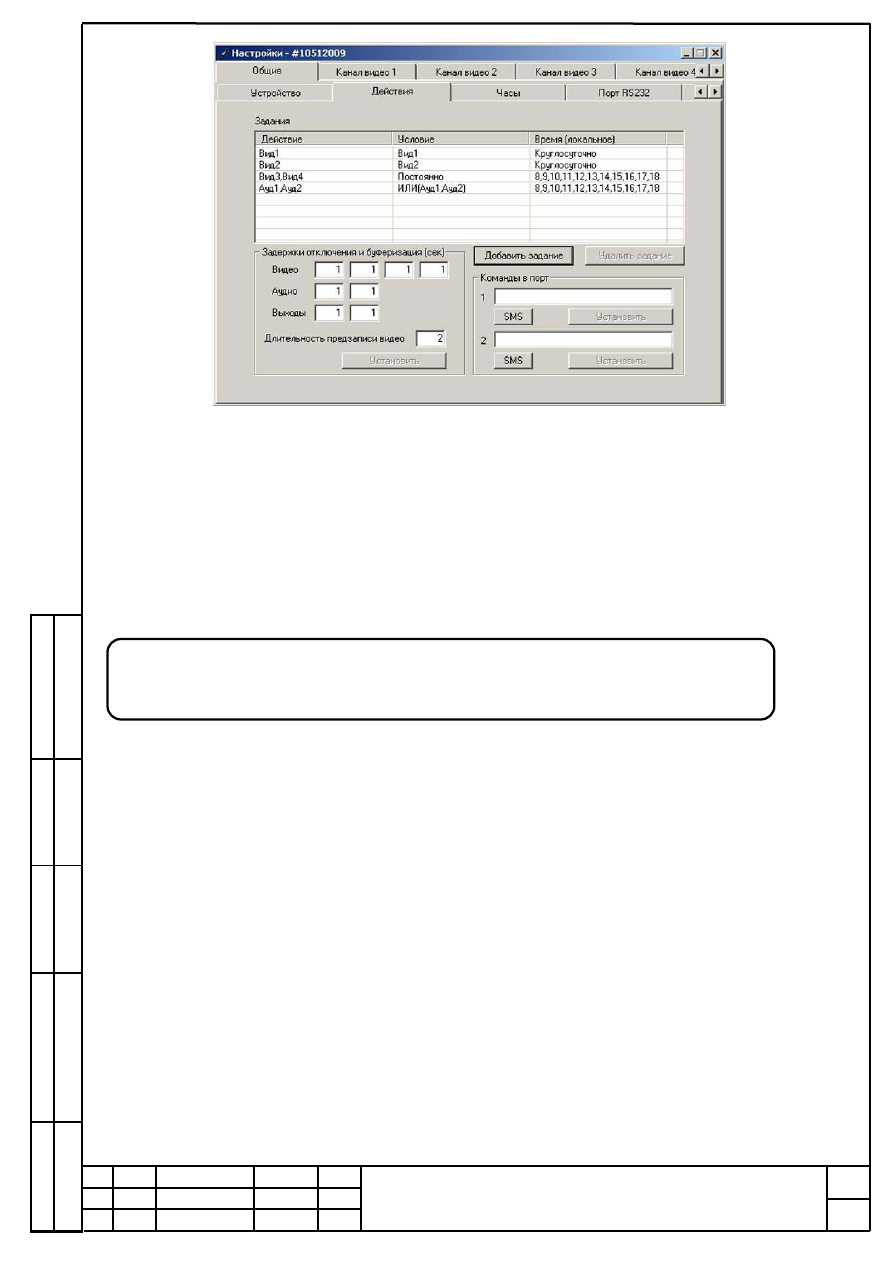

Для создания расписания записи нажмите клавишу «Добавить задание» и следуйте ука-

заниям мастера создания расписания. Во время работы мастера Вам необходимо будет выбрать
номер видео или аудиоканала, условия записи (постоянно, по детектору, по внешнему датчику)
и время, в течение которого будет производиться запись по данному условию. Можно задать
различные условия записи в разное время для одного видео или аудиоканала. В конце работы
мастера проверьте введенные данные и нажмите кнопку «Готово». По окончании работы мас-
тера данные будут внесены в графу «Задания».






В графе «Задержка отключения и буферизация» можно установить время, в течение ко-

торого будет продолжаться запись после прекращения движения (для видеоканалов), или сни-
жения уровня звукового сигнала ниже порога срабатывания детектора активности (для аудио-
каналов). Здесь же можно установить время деактивации внешних устройств, подключенных к
управляемым выходам модуля.

Прибор так же позволяет записать видеоизображение до срабатывания детектора дви-

жения, максимум можно записать 5 сек. Эта функция может быть включена в графе «Длитель-
ность предзаписи видео» путем установки значения от 0 до 5.

Введите требуемое время и нажмите клавишу «Установить».

ВНИМАНИЕ!  Если Вы производите запись по детектору движения или звука,

не забудьте настроить пороги срабатывания этих детекторов
(см. пункты   2.3.4.9 и 2.3.4.11).







Инв

. №

 п

одл

.

По

дп

. и

 д

ат

а.

Взам

.инв

.№

Инв

. №

 ду

бл

.

б

б

По

дп

. и

 д

ат

а

Дата

№ докум.

Подп.  Дата

Изм

2.104-2а

Копировал

Формат А4

А174.421411.004 РЭ



Лист

24



2.3.4.4  Коррекция встроенных часов модуля МВР

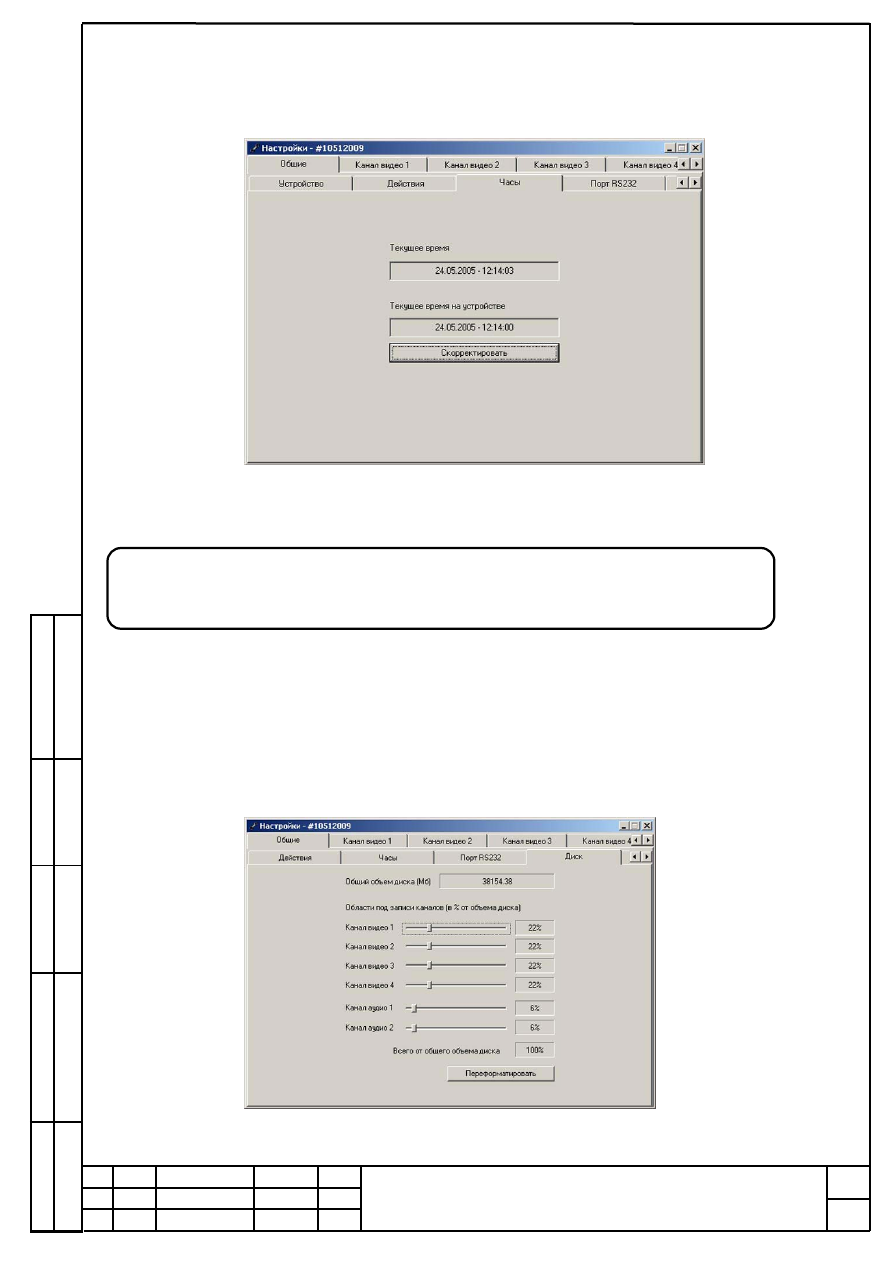

Закладка  «Часы»  (см. рисунок  2.17)  предназначена для коррекции встроенных ча-

сов/таймера  модуля.





Рисунок



2.17








Для коррекции нажмите кнопку «Скорректировать». Исходные данные о текущем вре-

мени при коррекции берутся с компьютера, к которому подключен модуль.



2.3.4.5  Разметка жесткого диска МВР
Закладка «Диск» (см. рисунок   2.18) предназначена для форматирования жесткого дис-

ка модуля.





ВНИМАНИЕ!  Не корректируйте часы, если производится запись, это может

привести к потере информации в базе данных записей! Перед
коррекцией удалите задания на запись.







Инв

. №

 п

одл

.

По

дп

. и

 д

ат

а.

Взам

.инв

.№

Инв

. №

 ду

бл

.

б

б

По

дп

. и

 д

ат

а

Дата

№ докум.

Подп.  Дата

Изм

2.104-2а

Копировал

Формат А4

А174.421411.004 РЭ



Лист

25

Рисунок



2.18







Здесь Вы можете разметить жесткий диск модуля в соответствии с предполагаемыми

объемами будущих записей. С помощью движков установите требуемый объем для каждого
видео и аудиоканала. Для более точной установки можно пользоваться клавишами-стрелками с
клавиатуры компьютера. При одновременной записи видео и аудио на жестком диске требуется
в среднем 88% под видео и 12% под аудиозапись.

По окончании установки нажмите клавишу «Переформатировать».



2.3.4.6  Настройка сетевых параметров МВР

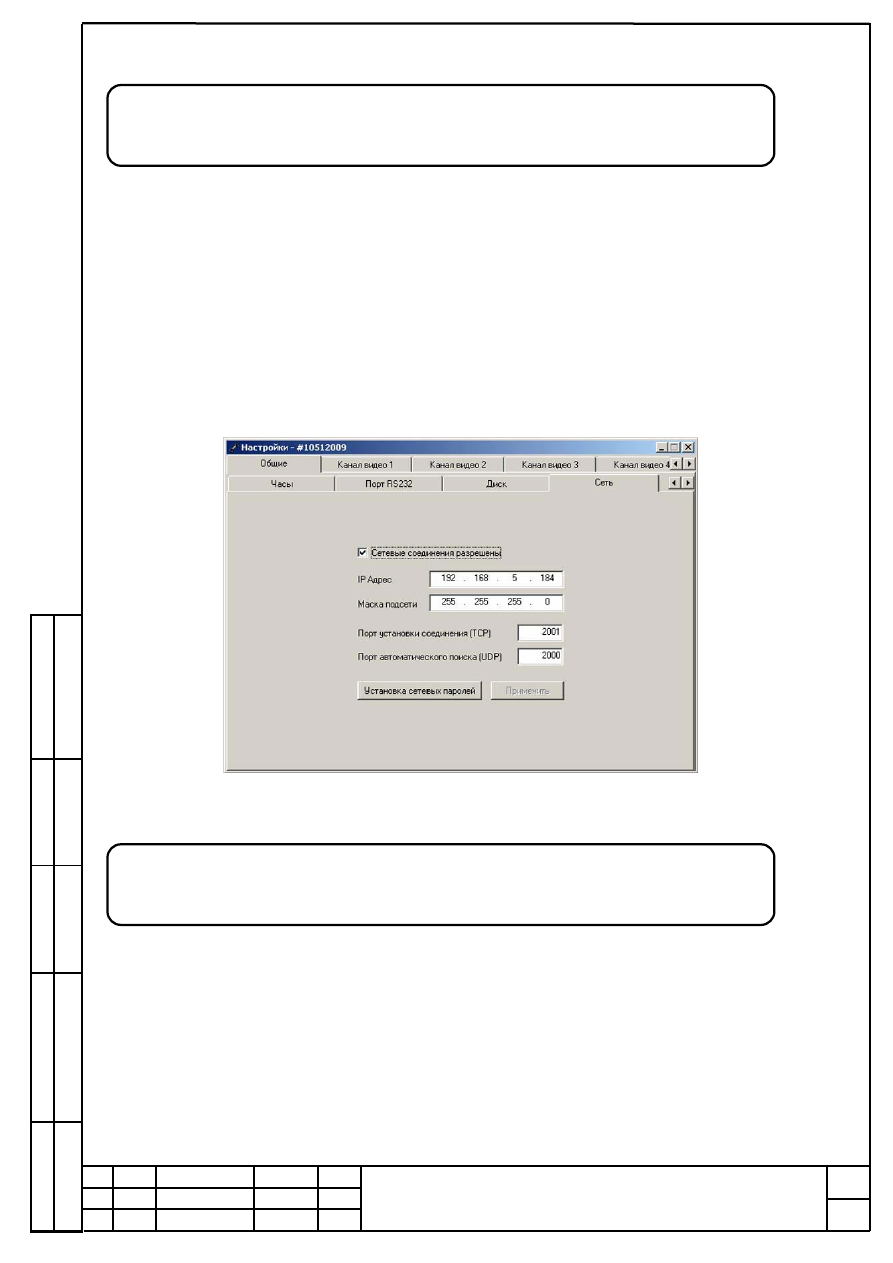

Закладка «Сеть» (см. рисунок  2.19) предназначена для настройки модуля при работе в

локальной сети.




Рисунок



2.19








Здесь Вам необходимо назначить прибору IP-адрес, который будет доступен в Вашей

локальной сети. После ввода необходимого IP-адреса и маски подсети нажмите «Применить».

В случае ошибочного ввода для повторного подключения модуля потребуется изме-

нить сетевые настройки компьютера.

Если Вы хотите запретить подключение прибора через локальную сеть, то снимите от-

метку в графе «Сетевые соединения разрешены».


ВНИМАНИЕ!  Внимательно отнеситесь к вводу сетевых параметров, так как

после их ввода прибор станет недоступен с Вашего компьютера
через локальную сеть!

ВНИМАНИЕ!  При форматировании жесткого диска все записи, сделанные ра-

нее, безвозвратно уничтожены!







Инв

. №

 п

одл

.

По

дп

. и

 д

ат

а.

Взам

.инв

.№

Инв

. №

 ду

бл

.

б

б

По

дп

. и

 д

ат

а

Дата

№ докум.

Подп.  Дата

Изм

2.104-2а

Копировал

Формат А4

А174.421411.004 РЭ



Лист

26




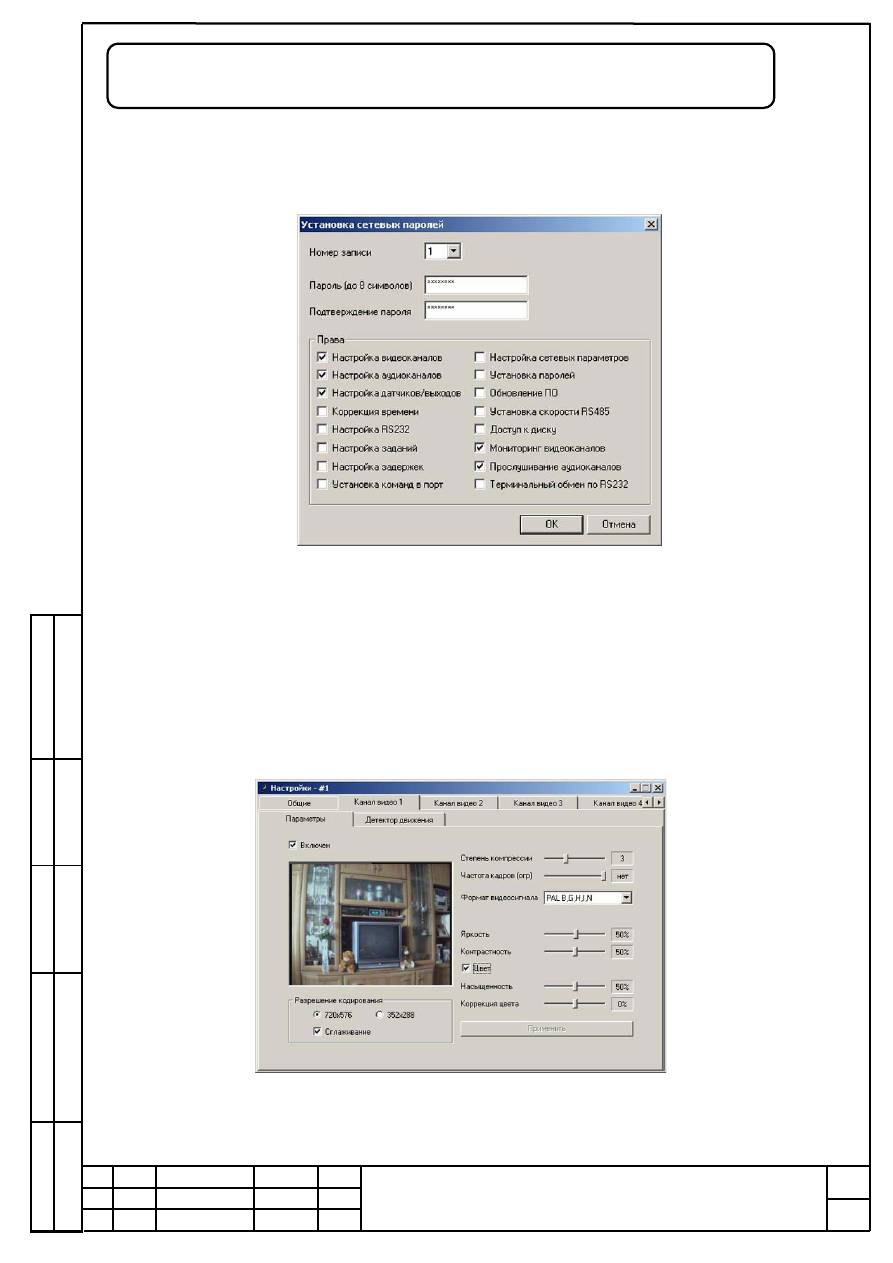

2.3.4.7  Задание сетевых паролей
На закладке «Сеть» нажмите клавишу «Установка сетевых паролей», откроется одно-

именное окно (см. рисунок  2.20).



Рисунок



2.20



Здесь Вы можете задать доступ к модулю с назначением прав по каждому паролю. Все-

го может быть создано 3 записи, одна из которых обязательно должна иметь полный доступ
(все отметки должны быть установлены).


2.3.4.8  Настройка  видеоканалов
Для настройки видеоканалов выберите закладку «Канал видео1» (см. рисунок   2.21).

Настройка состоит из установки основных параметров видеоканала и настройки детектора дви-
жения.



Рисунок



2.21



ВНИМАНИЕ!  После удаления отметки «Сетевые соединения разрешены» дос-

туп к модуля будет возможен только через СОМ-порт!
