The compressor is equipped with three cylinders, two

low pressures and one (in the center) high pressure. Air is
sucked through two dry pamic type air filters and compressed
by the two low pressure cylinders. After that the low-pressure
compressed air passed through an intercooler. The intercooler
reduced the compressed air temperatures. A pressure relief
valve is provided on the intercooler for intercooler safety. After
this the compressed air moves on to the high-pressure
cylinder where it is again compressed to main reservoir
pressure. Between the compressor and main reservoir an
aftercooler cooling coil is provided to reduced the air
temperature.

The compressor has its’ own internal oil pump and

pressure lubricating system with an oil filter. The oil level is
checked during running by means of the dipstick mounted on
the side of the compressor crankcase. When adding oil in the
compressor it must be in stop position.

At idle speed and normal operating temperature, the oil

pressure should be between 18-25 psi. A plugged opening is
provided for installation of an oil pressure gauge.



GM locomotive Vs Alco locomotive

1.  In GM locomotive the compressor and air is water-cooled

but in Alco loco the compressor and air is cooled by air.

2.  Both compressors have its own lubrication system.
3.  Both compressors have an intercooler between low-

pressure cylinder and high-pressure cylinder.

4.  Both locos have an after cooler cooling coil between the

compressor and reservoir.

5.  Both locos have a loading –unloading arrangement.

IRCAMTECH/2006/M/D/GM loco/1.0

44



Introduction hand book on GM locomotive                                                       February 2006

COMPUTER CONTROLLED BRAKE SYSTEM (CCB)



The loco is equipped with a KNORR brake system. The

KNORR system is computer controlled air brake system
(CCB). The CCB equipment is a complete microprocessor
based air brake control system. All logics are computer
controlled.

The driver uses one of the two control stands (cab

control unit (CCU) to control the CCB system. Emergency
applications are also initiated pneumatically in parallel with
computer initiated emergency applications. The main parts of
the CCB system are as follow:

Brake Valve Controller (BVC)

Automatic Brake Valve: (This is for the full train with loco.)

Automatic Brake valve having 5 positions:
•  Release/Over charging)

(Spring Loaded)  5kg/cm

2



•  Running

ER and BP Pr. =5.2 kg;/cm

2



•  Minimum service

ER/BP reduce to 4.7kg/cm

2

, BCP=1.1kg/cm

2



•  Full Service

ER reduces to 3.4kg/cm

2

, BCP= 4.35kgs/cm

2



•  Emergency

ER reduces to 0, BP, reduces to <1.0 kg/cm2
BCP=4.35 kg/cm

2

, BCEP=3.57kg/cm

2



ER = Equalizing reservoir pressure
BP = Brake Pipe pressure
BCP = Brake cylinder pressure



Independent Brake Valve: (This is for the loco brake only)

It is direct Brakes having following positions

•  Release positions

BCP=0

•  Application zone

IRCAMTECH/2006/M/D/GM loco/1.0

45



Introduction hand book on GM locomotive                                                       February 2006

Max Brake position: BCP 5.2kg/cm

2



BCEP=3.7Kg/cm

2



BCEP = Brake cylinder equalizing pressure



•  Bail off

When an automatic brake is applied, lifting the bail off
ring which is provided in the brake valve handle in any
position will release BC as a result of BP reduction.
Independent brake handle bail off ring is spring-loaded
and by lifting it the bail off function will actuate.

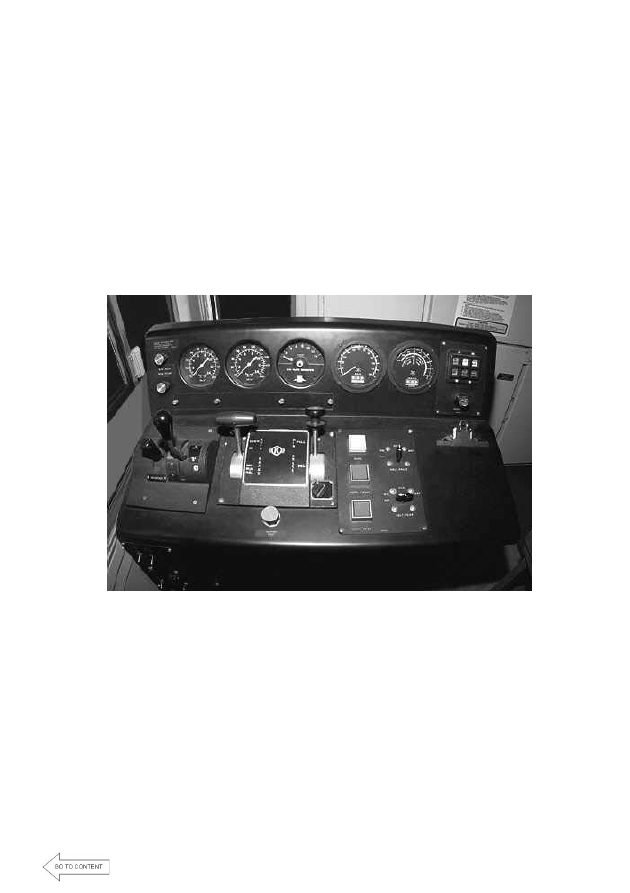

CONTROL STAND



Selector Switch or Air Brake Trial /Lead Set Up Switch:

 The trail/Lead setup switch is located on the brake

control next to independent brake handle. The switch has the
following 3 positions:

•  Trail

Used with loco in trailing position and on non-working
control of the working loco.

IRCAMTECH/2006/M/D/GM loco/1.0

46



Introduction hand book on GM locomotive                                                       February 2006

•  Lead-In

Used with loco in leading unit or controlling unit in MU
consists. Air brake system responds to air brake
handle movements when trail/Lead switch is in this
position.

•  Lead-Out

Used during brake pipe leakage testing and on banking
loco control stand.


Air Brake Equipment Rack:

Provided in the nose compartment consisting following:

•  Voltage conditioning Unit (VCU)

•  Computer Relay Unit (CRU) or Air Brake computer

•  Analog Converters.

•  Magnet Valves

•  Pneumatic Valves

•  Filters

•  Transducers

•  KE Distributor Valve (Back-up valve)

•  Reservoirs


Brake Pipe Control System

According to the auto brake valve controller handle

position, signals from the brake handle will go to the fiber optic
receiver (FOR) then to he air brake computer. Computer will
send signals to analog converter.

The analog converter operates magnet valves provided

in it and from the magnet valves piloting air pressure will go to
the other main magnet valve which is controlled by CCB
computer. the out put air pressure of the main magnet valve is
called as equalizing Reservoir and is acting as pilot pressure
for the BP relay valve. BP relay valve is a self lapping pressure
maintaining pneumatic valve which maintains the BP pressure
to the level of ER against train brake pipe leakage conditions.

There are transducers provided in the ER pipe and BP

pipe to send feed back signals to the computer regarding the
pressures available or maintained in the respective pipe lines.
