Considerable heat will remain in the metal parts of the

turbine when the engine is shutdown and due to sudden cut off
oil supply to the bearings, damage or more wear will take
place in the bearings since the turbo rotor will be rotating even
after the engine stops due to its momentum. To avoid the
thermal stressing and unwanted wear in the bearings due to
no oil supply, this soak back pump automatically start working
after shutting down of the engine. Soak back pump will be
working for 30 to 35 minute approximately even after engine
shutdown. This ultimately increases the life of the turbo.



Lube Oil Separator

The oil separator is an elbow shaped cylindrical

housing containing a wire mesh screen element. It is mounted
on turbo charger housing. An elbow assembly connects the
separator to the ejector tube assembly in the exhaust stack.
The eductor tube in the exhaust stack creates suction in the
engine crankcase and draws up oil vapor from the engine
crankcase, while doing so. The oil drawn will be collected on
the wire mesh element and drain back to he engine sump.



Hot Oil Detector

Normally there is a close relationship between engine

coolant temperature and engine lube oil temperature. Hot oil
detector senses the oil temperature and send informations to
EM2000. If the temperature of the oil exceeds approximately
255 degree F (124 degree C) EM 2000 will shut down the
engine through governor and the fault will be displayed on the
EM2000 screen.

IRCAMTECH/2006/M/D/GM loco/1.0

37



Introduction hand book on GM locomotive                                                       February 2006



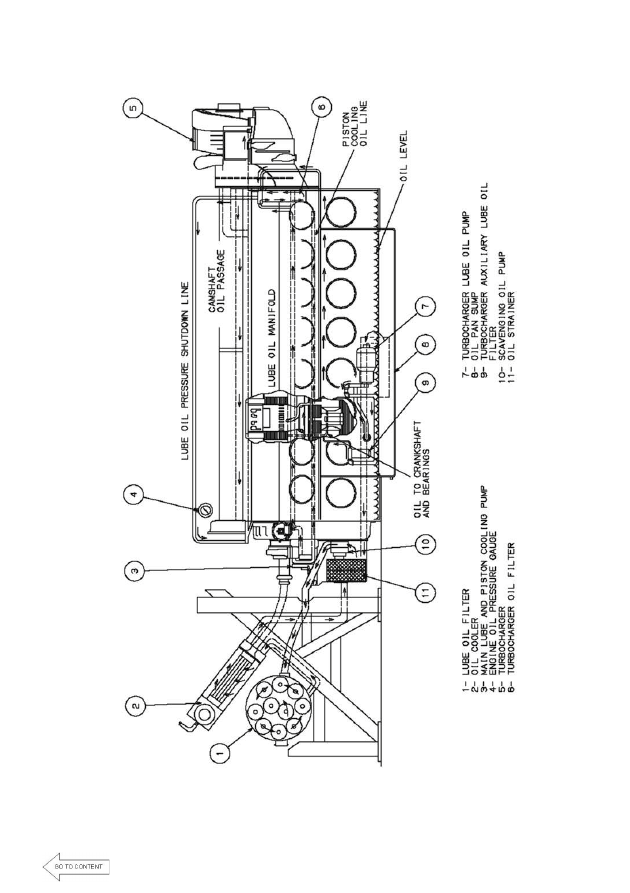

GM locomotive Vs Alco locomotive


Although the purpose for which the lube oil system is

designed is same for Alco locomotive and GM locomotive, and
the design of the lube oil system differs in Alco and GM
locomotive in respect of all arrangement, position of various
components, make and design of components etc. The
important comparisons between the two locomotives are given
below-

1.  The lube oil system capacity in GM loco is 950 lts and Alco

loco is 910 lts.

2.  In GM locomotive 4 different lube oil pumps are provided

for different areas of lubrication. In Alco locomotive only
one lube oil pump is provided.

3.  Both the locomotives have a pressurized lube oil system.
4.  Both have lube  oil filter, relief valve, regulating valve,

bypass valve and strainer assembly but their locations are
different.

5.  Both the locomotives have a paper filter type filter

assembly.

6.  Both the locomotives have a strainer assembly for final

filter.

7.  Both the locomotives have a lube oil cooler assembly.
8.  In GM locomotive a soak back system is provided for turbo

charger cooling but in Alco loco turbocharger is water-
cooled.

9.  A separate system is used for piston cooling in GM loco

but in Alco loco, there is no separate  system of piston
lubrication.

10. A separate system is used for turbo lubrication in GM loco

but in Alco loco, there is no separate system of turbo
cooling.






IRCAMTECH/2006/M/D/GM loco/1.0

38



Introduction hand book on GM locomotive                                                       February 2006



AIR INTAKE SYSTEM



Air intake system consists of the following components.


•  Turbo charger,

•  Inertial air intake filters,

•  Baggie type fibre glass air intake filters,

•  After cooler


Turbo Charger: -

The primary use of the turbo charger is to increase air

supply to engine to produce more horsepower and provide
better fuel efficiency by the utilization of exhaust gases.

 The turbo charger has a single stage turbine with a

connecting gear train. The connecting gear train work in the
condition of engine starting/ light load operation and rapid
acceleration.


When the engine work on full load (approximately in 6

th



notch) the energy of the exhaust gases is sufficient to drive the
turbo charger and the turbine rotor rotates without any
mechanical help from the engine. At this point, an over riding
clutch in the drive gear train disengages and the turbo charger
drive is disconnected from the engine gear train.

The rotor shaft assembly of turbo is divide into 3 parts:
a)  Sun-gear shaft: -When engine is starting or it

works on slow speeds or lower notch operations,
the  sun-gear shaft receive drive from the engine
through the planet gear system and a clutch.

b)  Exhaust gas driven turbine: -  The burnt exhaust

gases are directed to passage through a fixed
nozzle ring between exhaust manifold and turbine.
The exhaust gases is directed by the fixed nozzle
ring on to the  turbine wheel blades and the heat
energy is converted into mechanical rotary motion.
The diffuser is another aerodynamic device located
in the turbine section of the turbo. The diffuser is
basically an arrangement of 3 to 4 vanes, which are
