ФИЛЬТР МАСЛА С ОБРАТНОЙ ПРОМЫВКОЙ ТИП 6.46 DN100. РУКОВОДСТВО - ЧАСТЬ 10

Автоматические фильтры – техническое обслуживание 6.46 DN100

40

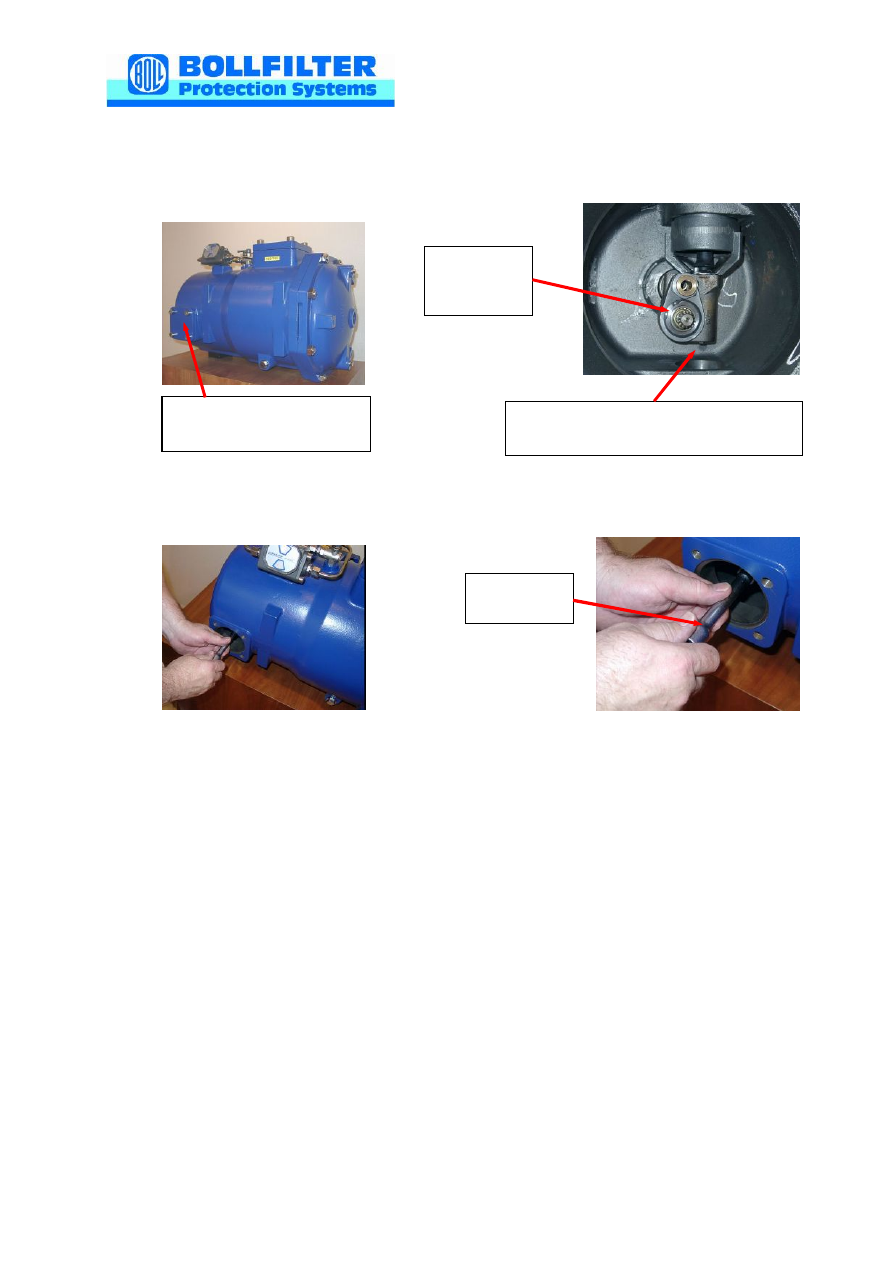

8.4.5 Проверка работы приводного механизма фильтра

Приводной механизм фильтра, состоящий из редуктора и вала рычага про-

мывки, должен  легко  вращаться  усилием  руки  на  полный  оборот  вала  рычага
промывки при помощи торцового ключа (контроль по указательной втулке индика-
тора вращения рычага промывки).

Если  это  невозможно, то  причиной  может  быть  заклинивание  колеса  тур-

бинки в корпусе или неправильная сборка блока фильтрации.

Необходимо произвести проверку указанных узлов.

Ведущее
зубчатое
колесо

Крышка контрольного
отверстия

Торцовый
ключ

Болт с шестигранной головкой
для торцового ключа

Корпус фильтра с открытым контрольным отверстием для осмотра редуктора

Автоматические фильтры – техническое обслуживание 6.46 DN100

41

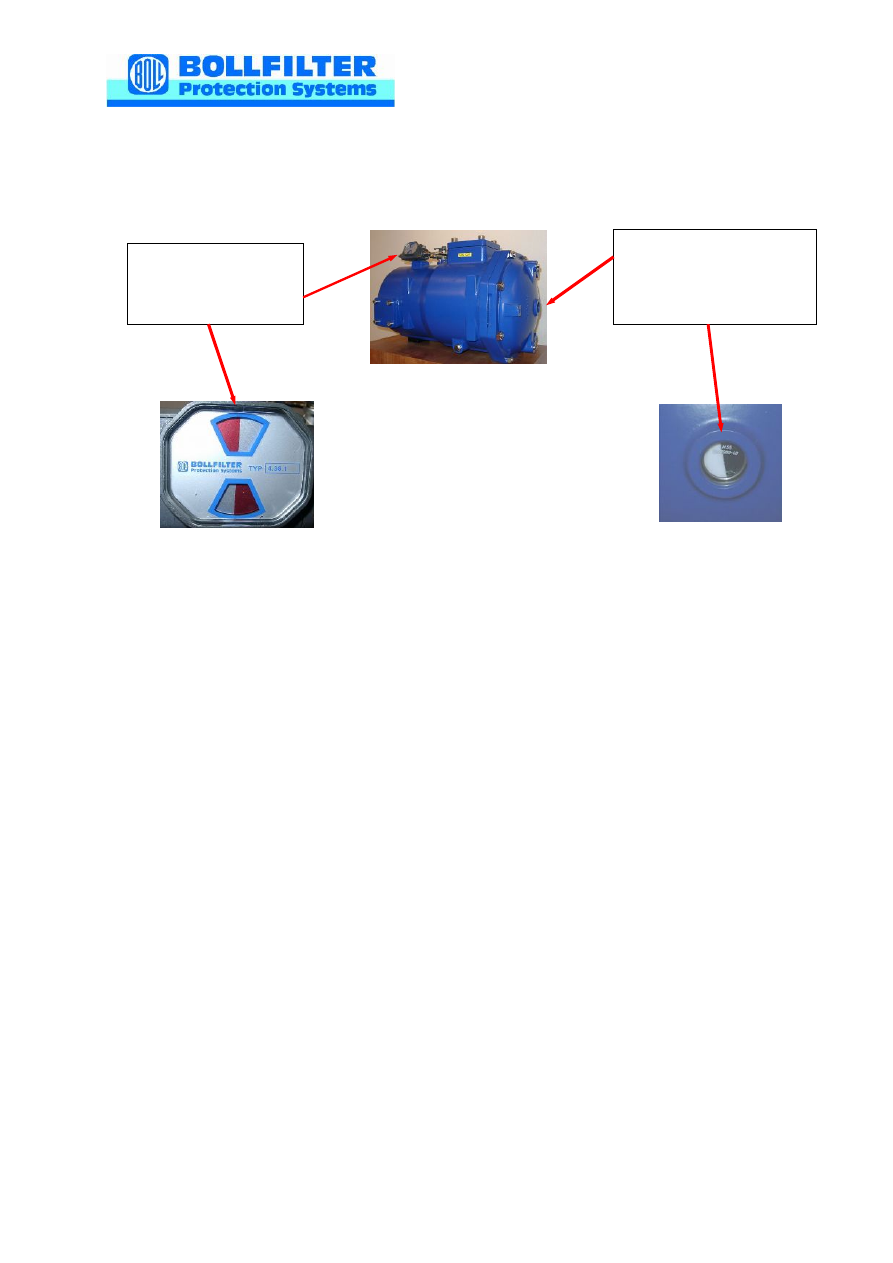

8.5 Контроль работы фильтра при вводе в эксплуатацию

не более 1,0 бар

При  вводе  в  эксплуатацию  после  технического  обслуживания  автоматиче-

ского фильтра проконтролируйте, что:

·  При  работе  фильтра  с  маслопрокачивающим  насосом  происходит  вра-

щение указательной втулки (~ 1 об/мин);

·  При  работе  дизель-генератора  на  номинальном  режиме  работы

(на 15 позиции контроллера) вращение указательной втулки происходит с часто-
той более 5 об/мин, а также индикаторный флажок указывает на перепад давле-
ния в пределах 0,8…1,0 бар (красная полоса не появляется).

Втулка указатель-
ная индикатора
вращения рычага
промывки

Индикаторный
флажок

Автоматические фильтры – техническое обслуживание 6.46 DN100

42

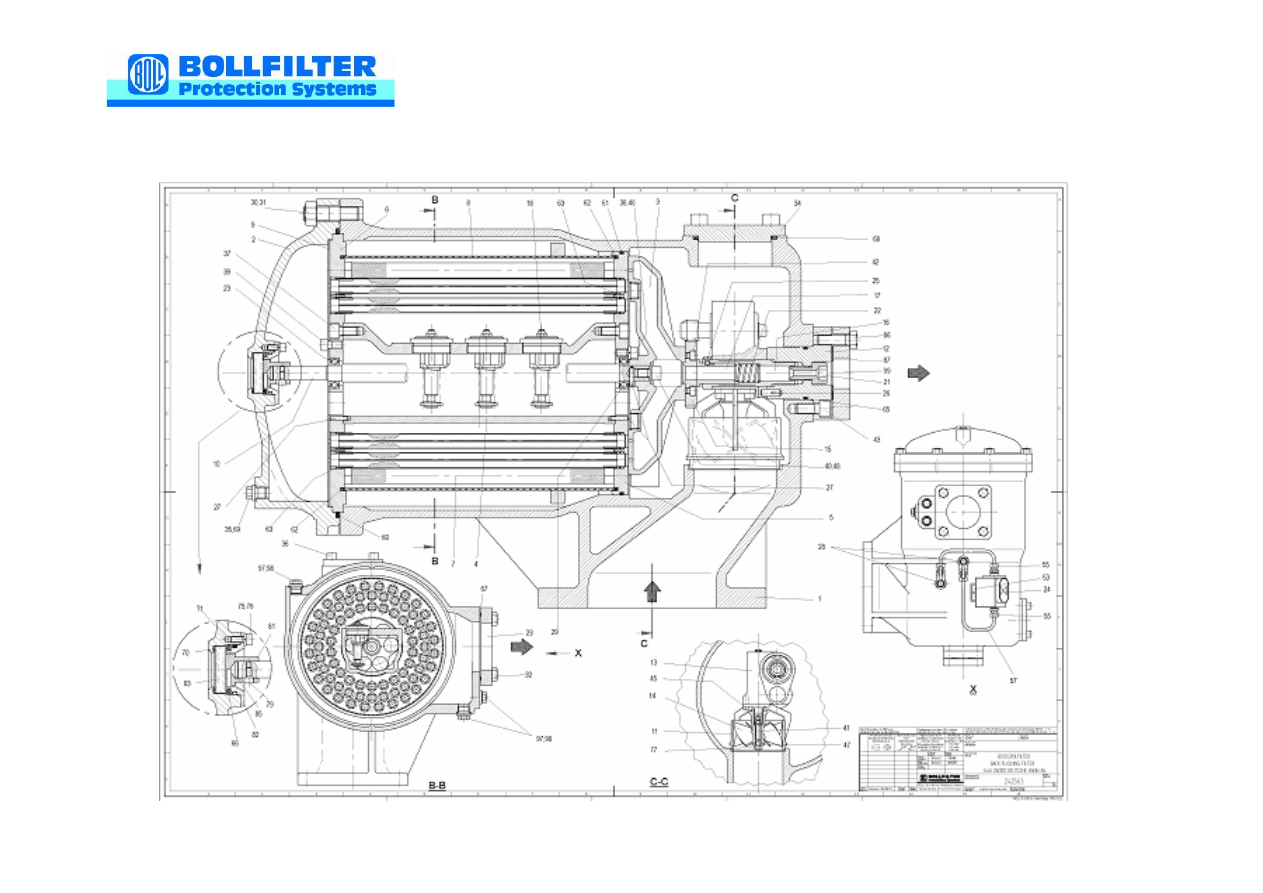

9 Сборочный чертеж автоматического фильтра (чертеж Z42563)

Автоматические фильтры – техническое обслуживание 6.46 DN100

43

10 Спецификация узлов и деталей фильтра тип 6.46 DN100

 (обозначение позиций соответствует сборочному чертежу Z42563)

Поз.

Обозначение

(№ чертежа)

Наименование

Кол.

1

2

3

4

0001

6530029

(Z39727)

Корпус

1

0002

6330214

(Z40214)

Крышка

1

0003

6552600

(Z42213)

Рычаг промывки

1

0004

5151253

(Z41253)

Труба соединительная

1

0005

5250045

(Z38395)

Нижняя плита сетчатого фильтра

1

0006

5250046

(Z38391)

Верхняя плита сетчатого фильтра

1

0007

1365425

(Z38493)

Свечевой фильтрующий элемент

78

0008

5700110

(Z114206)

Защитная сетка

1

0009

5107505

(Z38390)

Пластина закрывающая

1

0010

5309685

(Z39685)

Вал рычага промывки

1

0011

6853849

(Z39135)

Корпус турбинки

1

0012

5301235

(Z37855)

Фланцевое крепление

1

0013

2709131

(Z43945)

Редуктор червячный

1

0014

2784402

(Z39116+

Z39117)

Колесо турбинки

1

0015

2705519

(Z37774)

Колесо зубчатое

1

0016

5300723

(Z40723)

Втулка крепежная

1

0017

5060722

(Z40722)

Втулка промывочная

1

0018

0209130

(Z42746)

Клапан перепускной

6
