Haima M3. Body Repair Manual - part 3





Replacement of Plates

IV-11

Front Anti-collision Beam Assembly

Removal







Installation








• Install as per the assembly sequence shown in the picture.







Replacement of Plates

IV-12

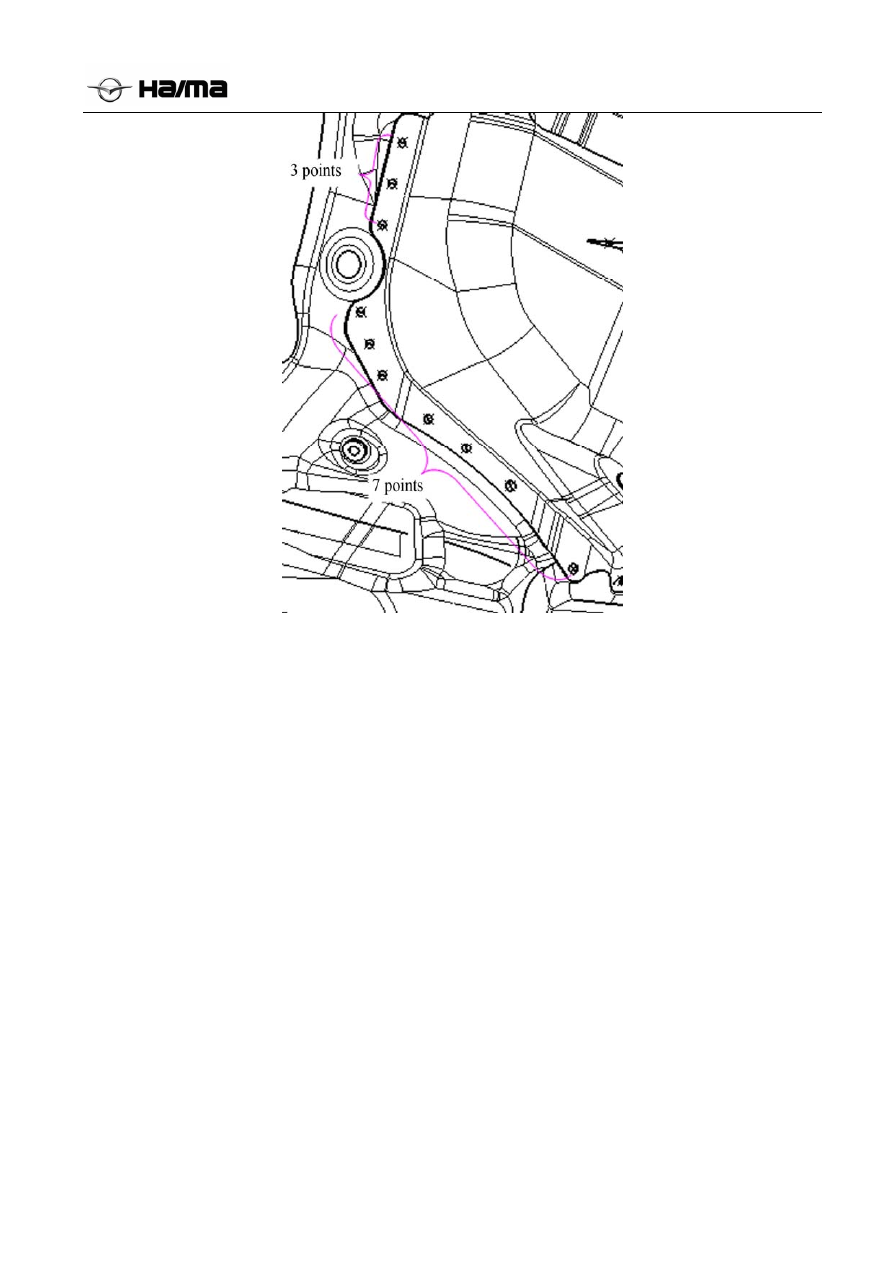

Ventilation Hood Assembly

Removal






Installation






• Each component shall be kept on correct position during installation of a new part to make sure that dimensions
of each portion upon installation are consistent with those of the car body.








Replacement of Plates

IV-13

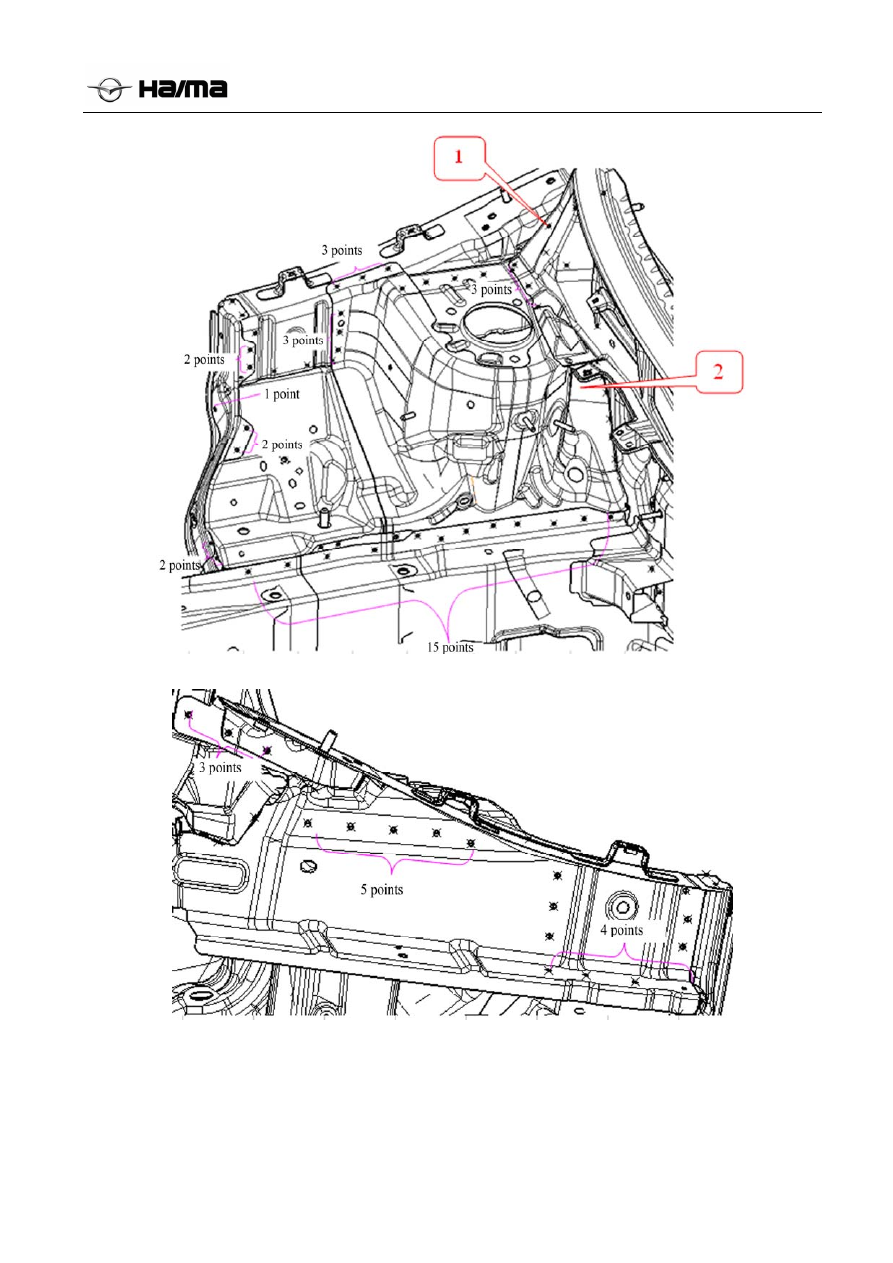

Wheel Guard Assembly

Removal










View 1







Replacement of Plates

IV-14





View 2

• Because the car body is bilaterally symmetric, only right view of the car body is provided here.







Replacement of Plates

IV-15

Installation










View 1







Replacement of Plates

IV-16





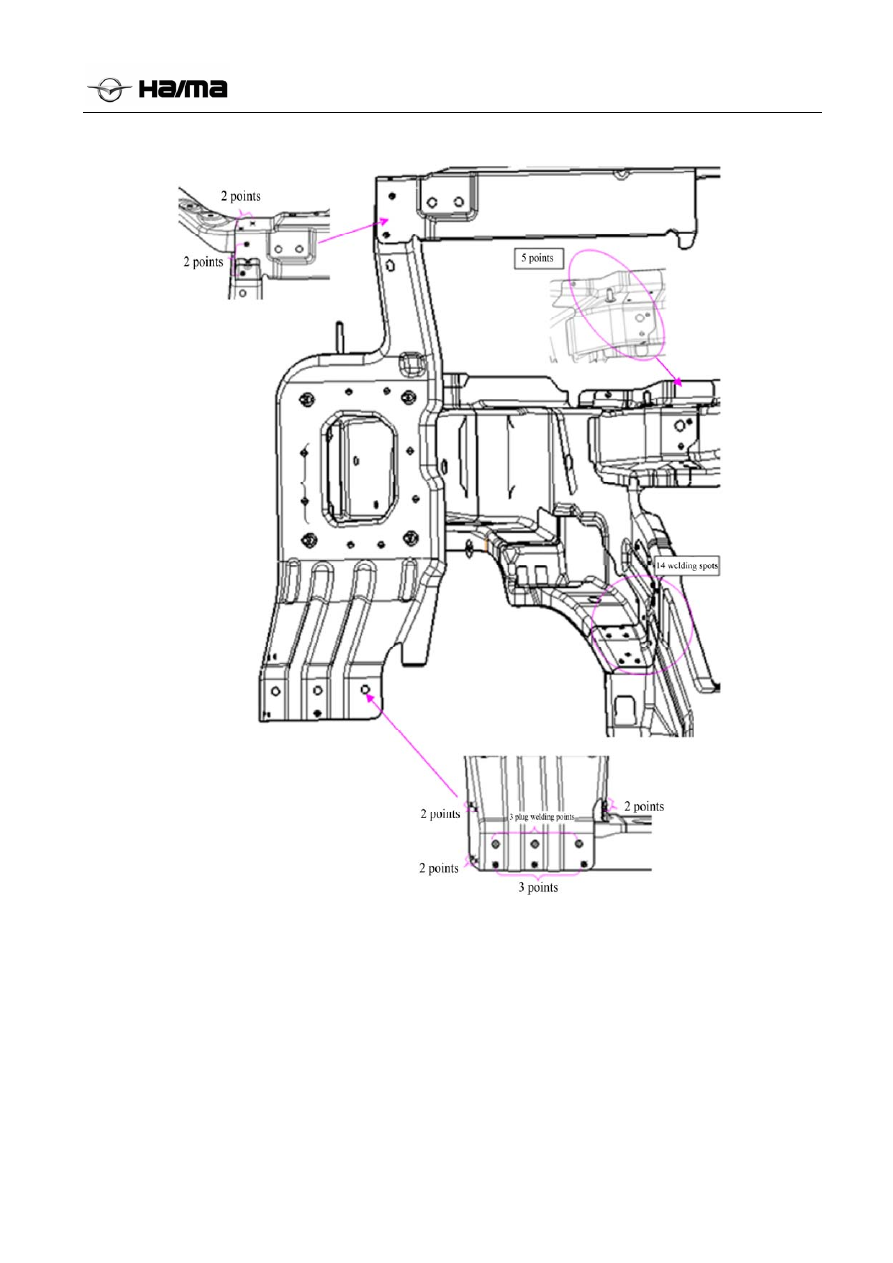

View 2



• Each component shall be kept on correct position during installation of a new part to make sure that dimensions
of each portion upon installation are consistent with those of the car body.







Replacement of Plates

IV-17

Front Longitudinal Beam Assembly (Front Segment)

Removal







• Because the car body is bilaterally symmetric, only right view of the car body is provided here.







Replacement of Plates

IV-18

Installation







• Each component shall be kept on correct position during installation of a new part to make sure that dimensions
of each portion upon installation are consistent with those of the car body.









Replacement of Plates

IV-19

Front Longitudinal Beam Assembly

Removal











Replacement of Plates

IV-20

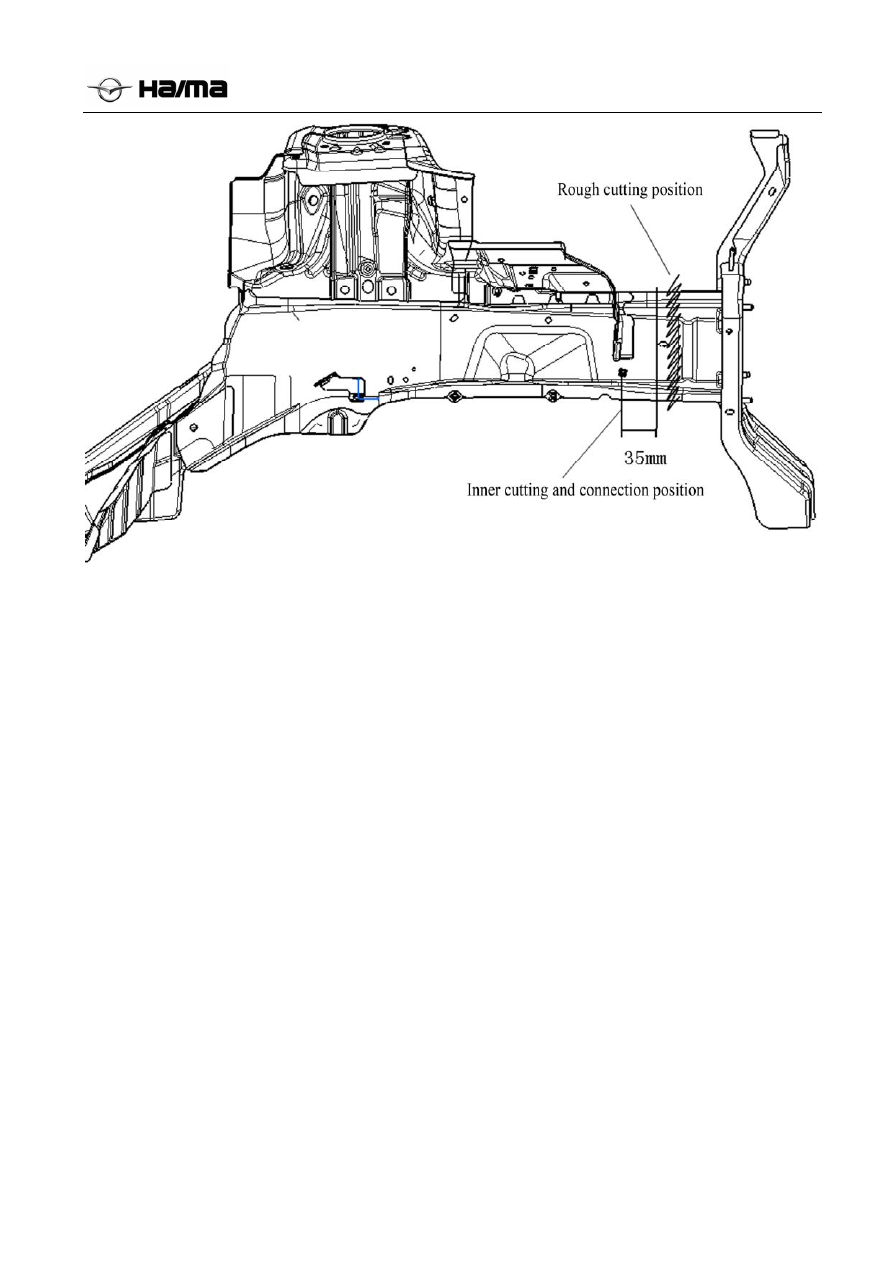

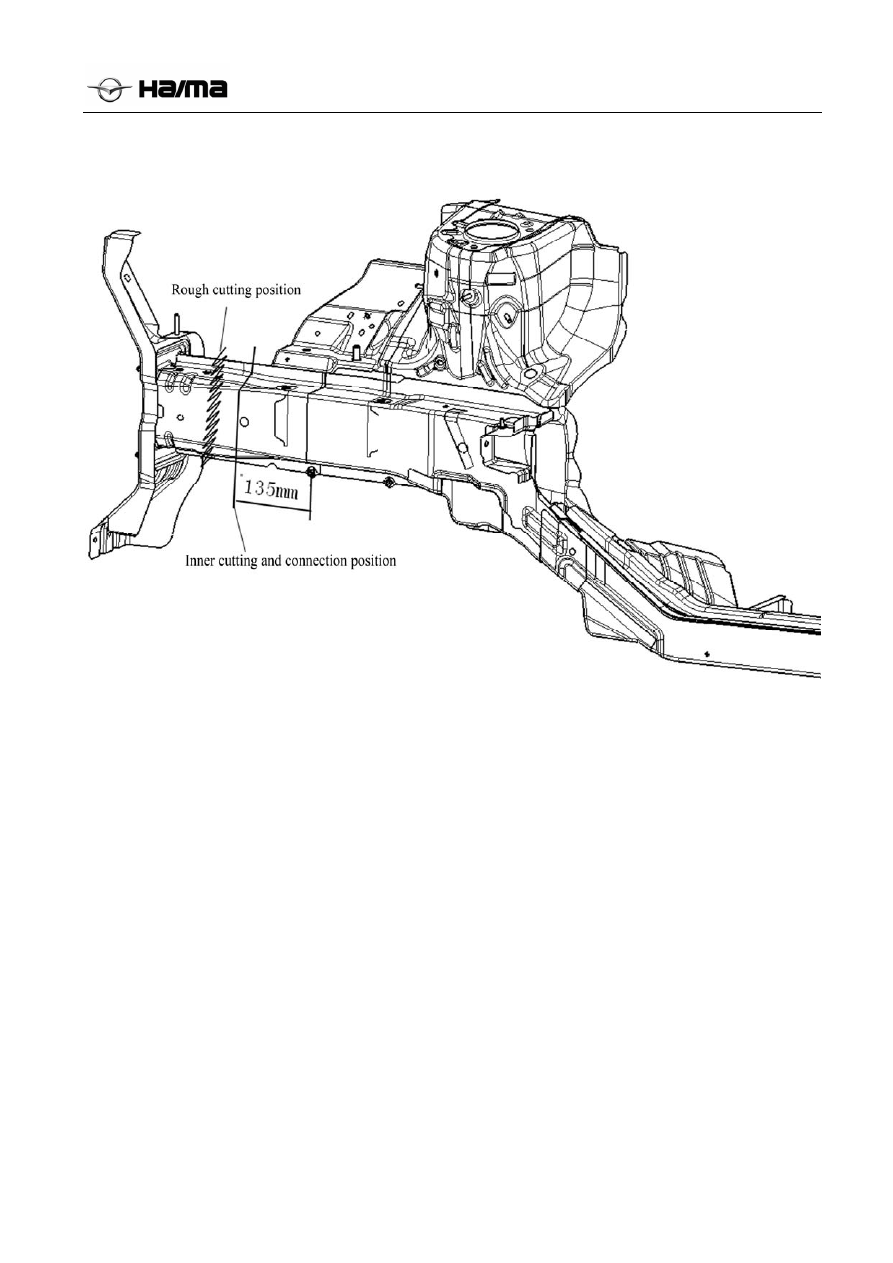

• Conduct rough cutting as per the position shown in the picture to remove the damaged part.









Replacement of Plates

IV-21

Installation















Replacement of Plates

IV-22

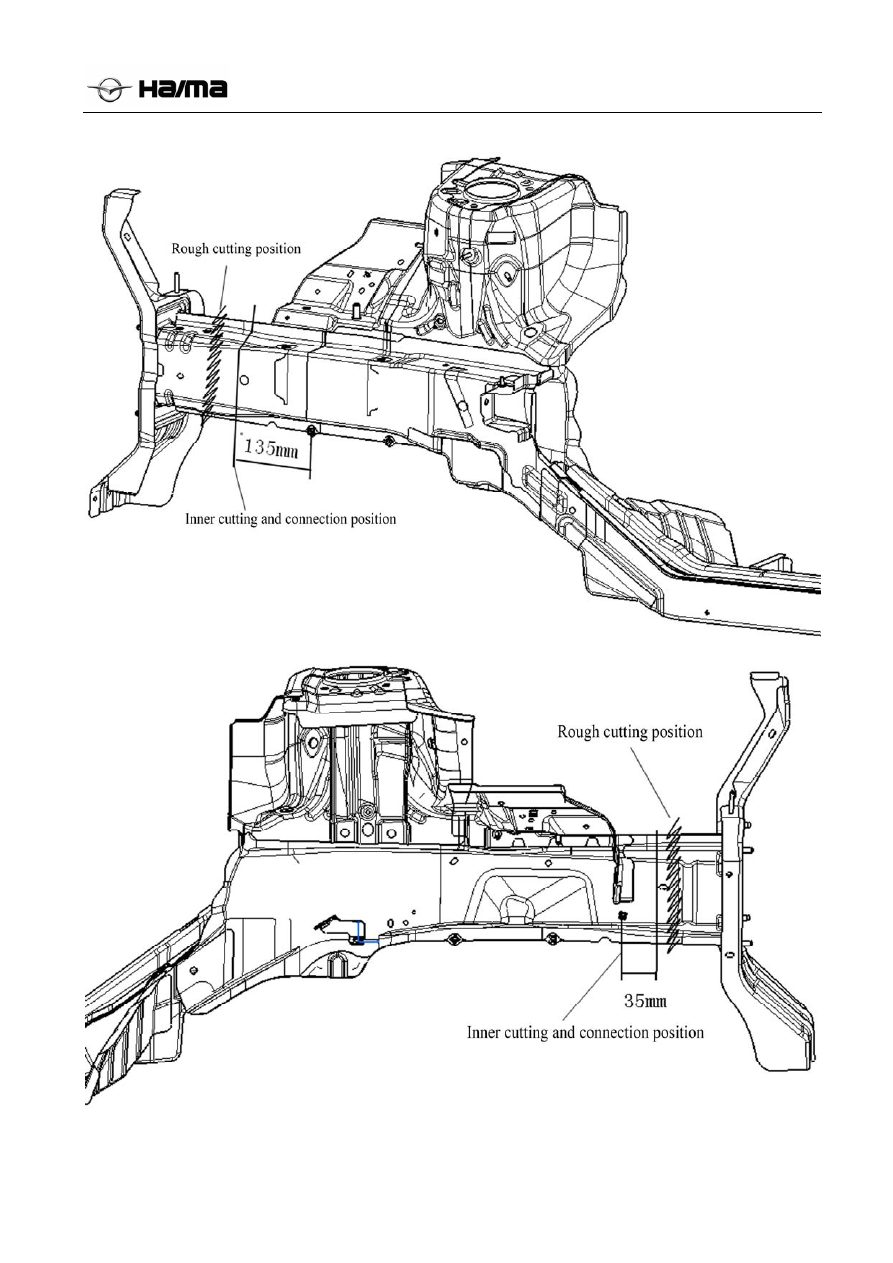

• Conduct cutting and level the cutting and connection positions of a new plate as per the positions shown in the
picture;
• Each component shall be placed on correct position during installation of a new or old plate to make sure that the
dimension of the connection is consistent with that in the dimensional drawing of car body and with standard
dimension;
• Adjust the inner side of front longitudinal beam after the beam fastener and old plate are trail assembled;
• Adjust the outer side of cutting on the position shown in the picture above and weld the new part well; pay
attentions not to damage the outer side of the beam fastener on the old part;
• Use abrasive disc to polish each connection position on the inner side and outer side and then complete surface
treatment.
• The removal method of the longitudinal assembly (left) is the same.








Replacement of Plates

IV-23

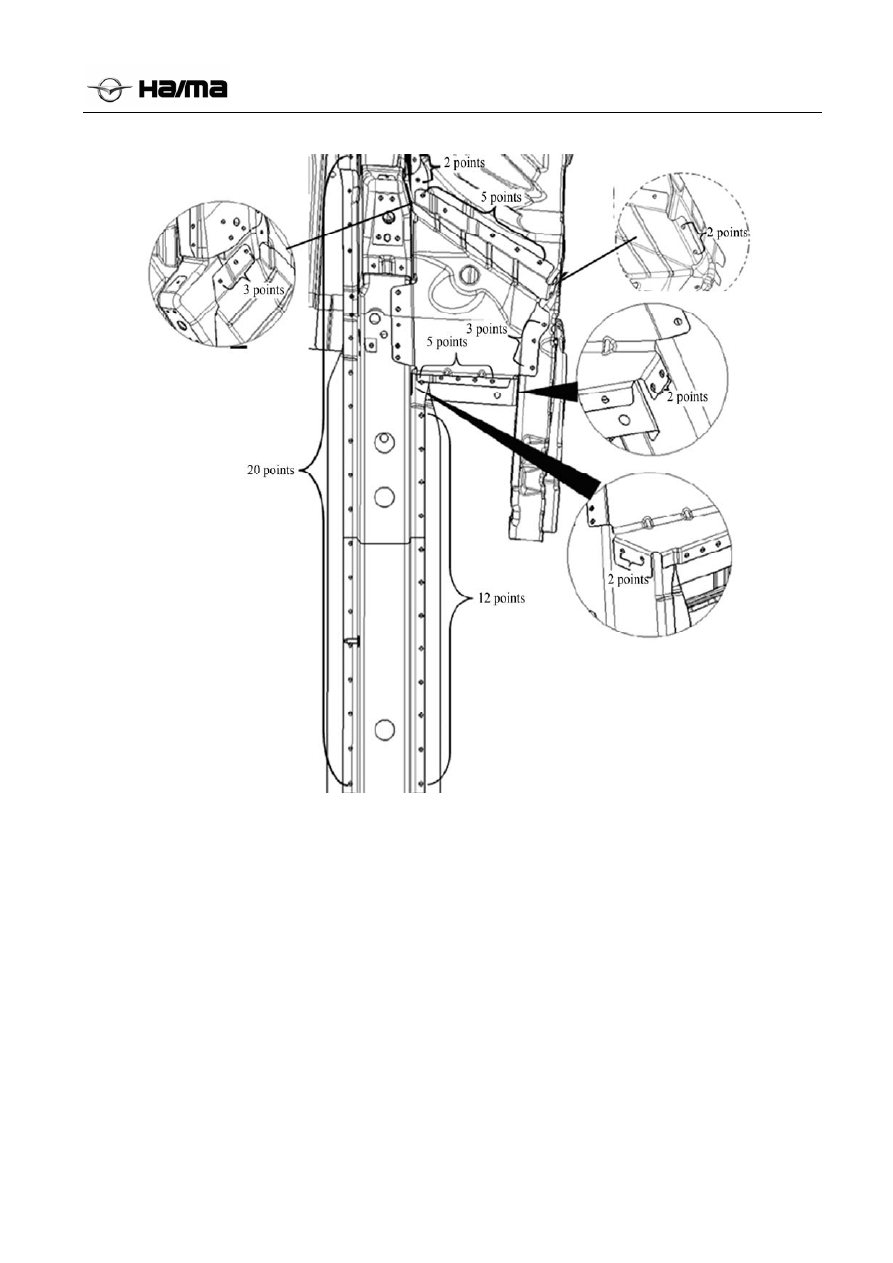

Rear Extension Beam Assembly of Front Longitudinal Beam

Removal







• Because the car body is bilaterally symmetric, only right view of the car body is provided here.









Replacement of Plates

IV-24

Installation






• Each component shall be kept on correct position during installation of a new part to make sure that dimensions
of each portion upon installation are consistent with those of the car body.









Replacement of Plates

IV-25

A Pillar

Removal (bilaterally symmetric, only left view provided)



• First drill on position (A) before removing the pillar, and remove the connecting piece between the lower side
panel and the front car body;
• Remove the upper and lower bolts (6 in total) from the inner side;
• Drill on position (B) and conduct rough cutting on position (C), and then remove the lower part on the outer side
of front pillar;
• Conduct rough cutting and drilling on area (D), and remove the reinforcement.





Replacement of Plates

IV-26

Installation





• Conduct trail assembly towards a new plate when the new plate and an old plate are joined; each component
shall be measured and adjusted according to standard dimensions of car body to ensure consistency between the
new component position and standard dimensions;
• Before installing a new component, drill holes for rivet weld first. In case of three or four layers such as outer
plate, reinforce and inner plate, layers other than the most inner plate shall be drilled for rivet weld;
• The inner side shall be installed first, and then the outer side;
• After trail assembly of the new component, inspect to ensure matching situation of relevant components.
