Haima M3. Body Repair Manual - part 2





Dimensions

II-6

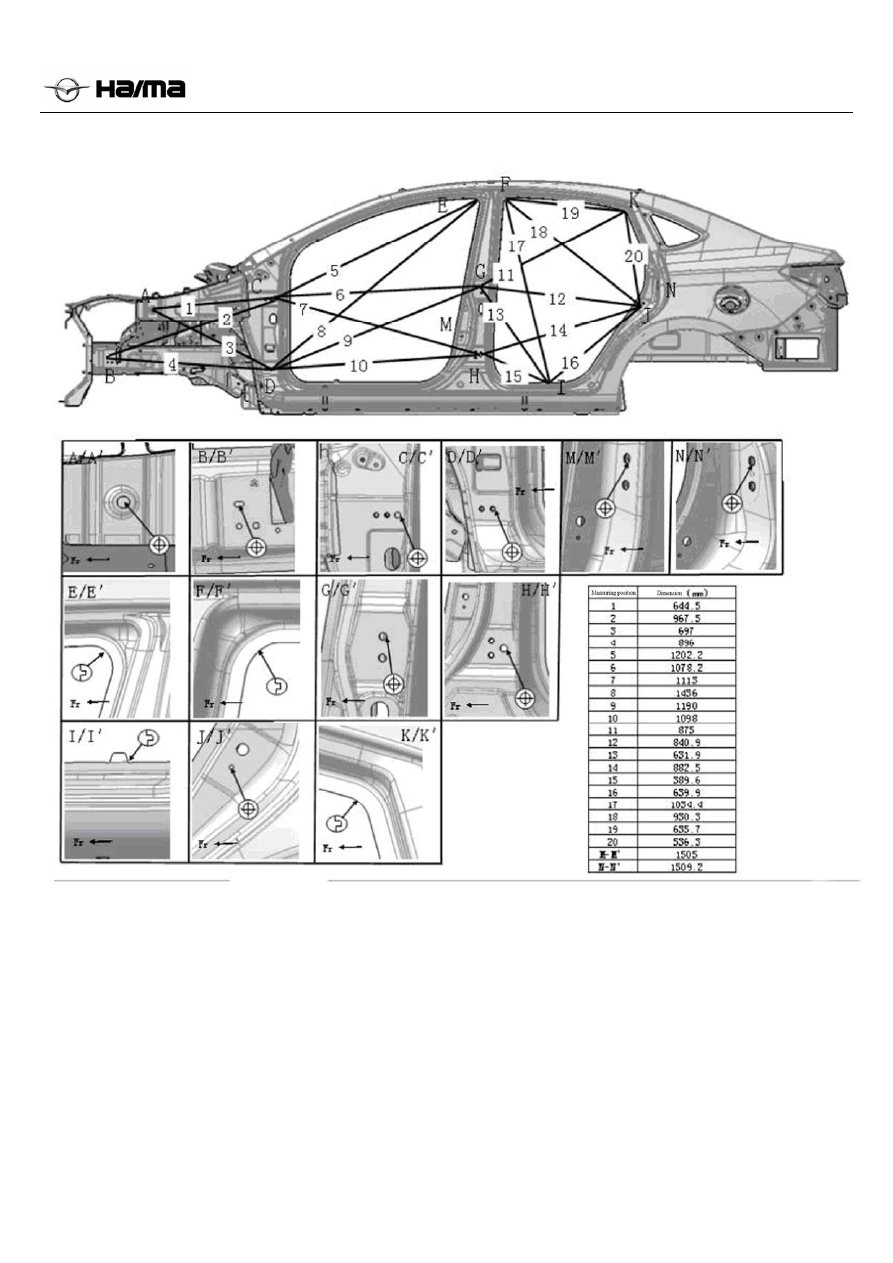

Side Frame









Dimensions

II-7

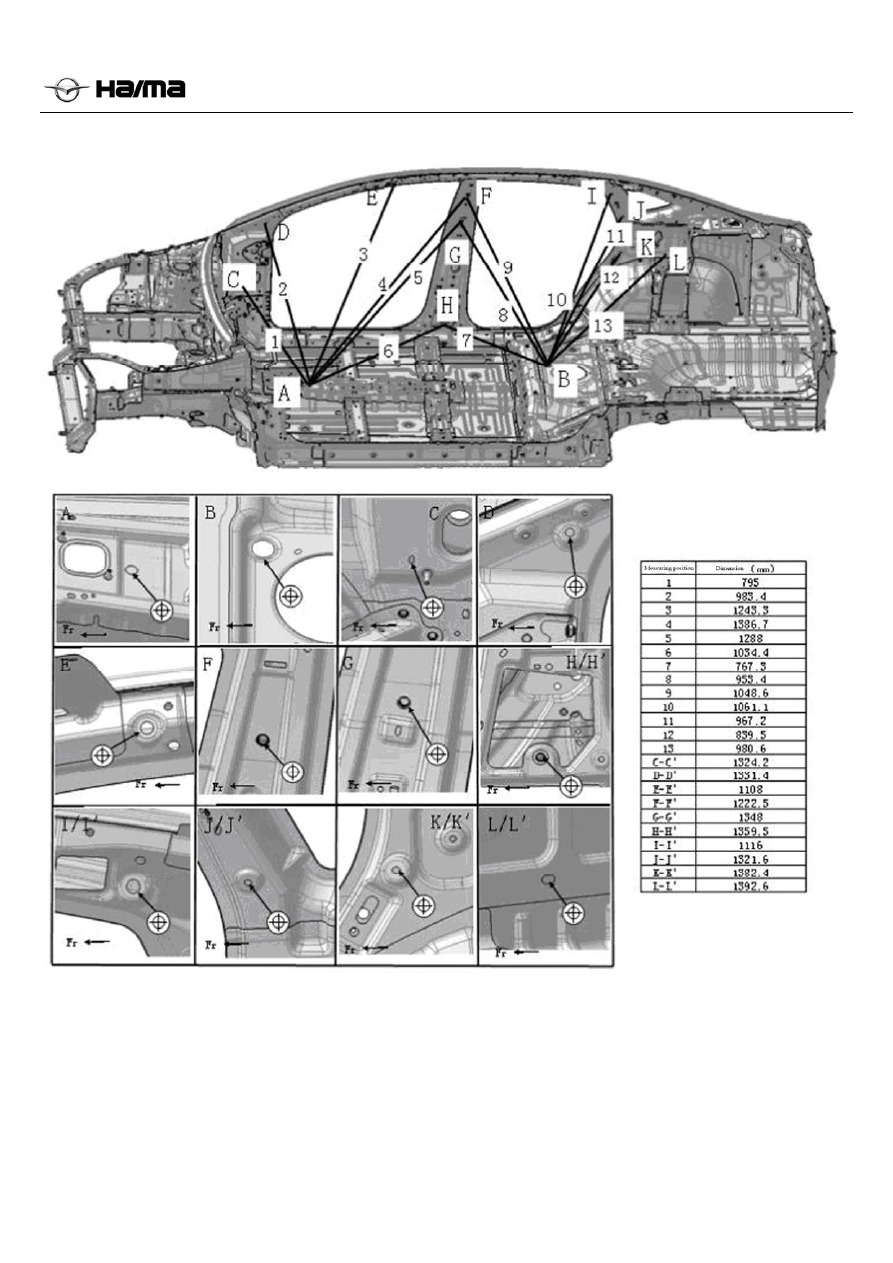

Interior Car Body







Dimensions

II-8

Rear Car Body











Structure

III-1





Chapter 3  Structure



PARTS AND COMPONENTS OF CAR BODY.............................................................................................................. III-2



PART NAME AND MATERIAL ..................................................................................................................................... III-3













Structure

III-2

Parts and Components of Car Body












Structure

III-3

Part Name and Material


S/N



Comp/part name



High-strength

steel



1

Engine hood assembly





2

Front top beam



*

3 2#

top

beam



*

4 3#

top

beam



*

5 Roof

panel





6

Rear top beam assembly



*

7

Rear parcel shelf assembly





8 Trunk

assembly





9

Hood lock bracing plate





10

Anti-collision beam

assembly of front bumper



*

11

Lower beam assembly of

water tank





12

Upper beam assembly of

water tank





13

Lower beam assembly of

front side panel



*

14

Upper beam edge beam

assembly of water tank



*

15

Front baffle assembly of

front wheel guard





16

Upper edge beam inner plate

assembly of wheel guard





17

Front longitudinal beam

assembly



*

18

Side front connecting plate



*

19 Wheel

guard

assembly





20

Lower extension piece

assembly of A pillar inner

plate



*

21

Front side panel assembly



*

22

Ventilation hood assembly





23

Front lower plate assembly

of ventilation hood





24 2#

beam

assembly



*

25 3#

beam

assembly



*

26

Inner plate assembly of door

sill



*

27

Middle floor assembly





28

4# beam lower plate

assembly





29 5#

beam

assembly



*

30

Rear longitudinal beam

assembly





31

Rear floor sub-assembly





32

Rear tail board assembly



*

33

Spare tire support assembly





34

Rear towing hook

reinforcing plate assembly





35

Back pillar inner plate

assembly



*

36

Rear combination lamp

holder assembly





37

Filler cap assembly





38

Reinforcing plate of A pillar



*

39

Reinforcing plate assembly

of B pillar



*





S/N



Comp/part name



High-stren

gth steel



40

Outer plate assembly of

door sill



*

41

Center tunnel reinforcing

plate assembly





42

Lower reinforcing plate

assembly of A pillar



*

43

Inner plate assembly of A

& B pillars



*

44 Fender

assembly





45 Front

door

assembly





46 Rear

door

assembly











Replacement of Plates

IV-1



                            Chapter 4



Replacement of Plates



UPPER BEAM ASSEMBLY OF WATER TANK ............................................................................................................ IV-2



LOWER BEAM ASSEMBLY OF WATER TANK .......................................................................................................... IV-3



UPPER BEAM EDGE BEAM ASSEMBLY OF WATER TANK .................................................................................... IV-5



UPPER EDGE BEAM INNER PLATE ASSEMBLY OF WHEEL GUARD .................................................................. IV-7



SIDE FRONT CONNECTING PLATE............................................................................................................................ IV-9



FRONT LOWER PLATE ASSEMBLY OF VENTILATION HOOD ............................................................................ IV-10



FRONT ANTI-COLLISION BEAM ASSEMBLY......................................................................................................... IV-11



VENTILATION HOOD ASSEMBLY............................................................................................................................ IV-12



WHEEL GUARD ASSEMBLY...................................................................................................................................... IV-13



FRONT LONGITUDINAL BEAM ASSEMBLY (FRONT SEGMENT) ...................................................................... IV-17



FRONT LONGITUDINAL BEAM ASSEMBLY .......................................................................................................... IV-19



REAR EXTENSION BEAM ASSEMBLY OF FRONT LONGITUDINAL BEAM ..................................................... IV-23



A PILLAR ...................................................................................................................................................................... IV-25



B PILLAR ...................................................................................................................................................................... IV-27



C PILLAR ...................................................................................................................................................................... IV-29



LOWER PART OF SIDE PANEL .................................................................................................................................. IV-33



INTERIOR OF C PILLAR ............................................................................................................................................. IV-35



ROOF PANEL ................................................................................................................................................................ IV-37



ROOF PANEL (WITH SUNROOF)............................................................................................................................... IV-39



REAR TAIL BOARD ASSEMBLY................................................................................................................................ IV-41



TRUNK FLOOR ............................................................................................................................................................ IV-42












Replacement of Plates

IV-2



Upper Beam Assembly of Water Tank

Removal








• Because the car body is bilaterally symmetric, only right view of the car body is provided here.


Installation





Replacement of Plates

IV-3




• Each component shall be kept on correct position during installation of a new part to make sure that dimensions
of each portion upon installation are consistent with those of the car body.

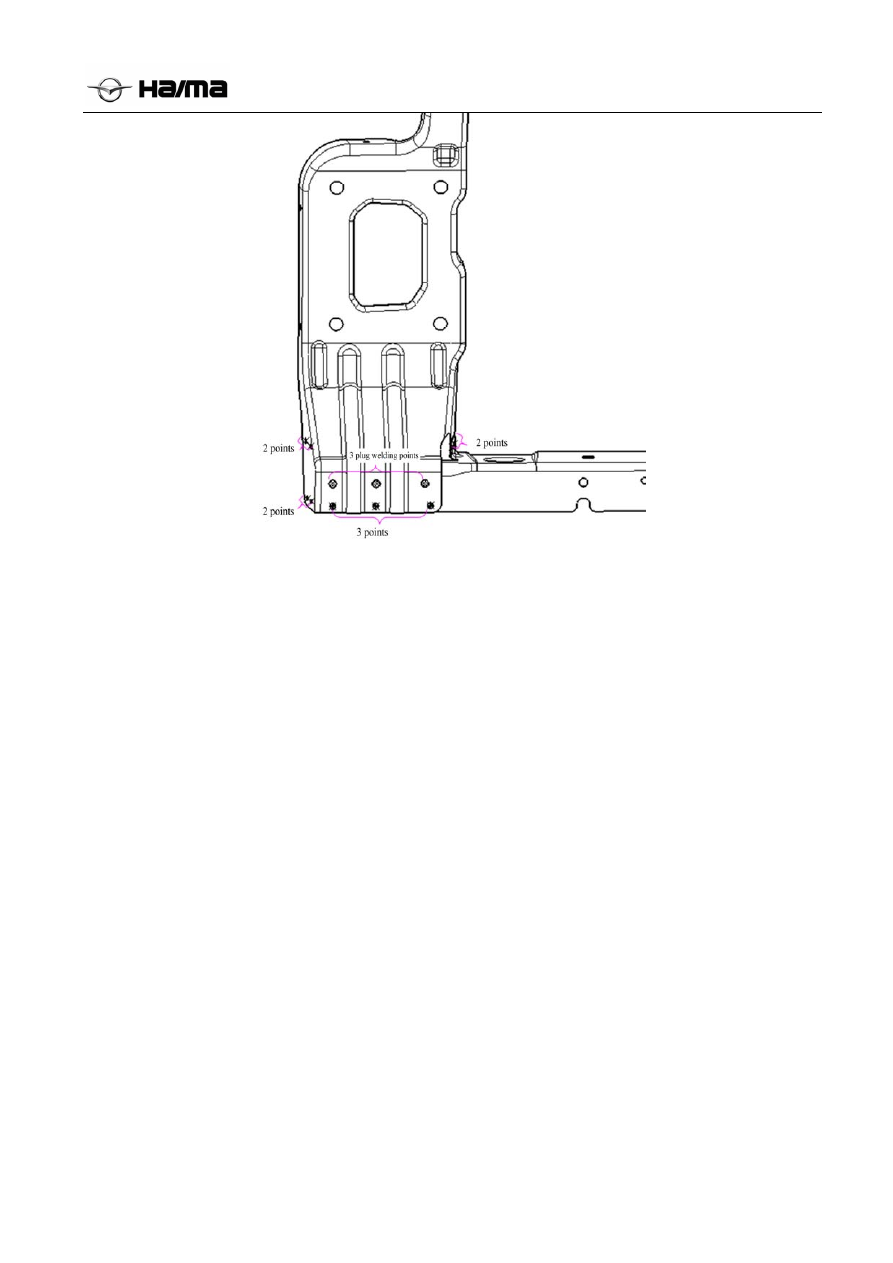

Lower Beam Assembly of Water Tank

Removal





Replacement of Plates

IV-4





• Because the car body is bilaterally symmetric, only right view of the car body is provided here.



Installation





Replacement of Plates

IV-5




• Each component shall be kept on correct position during installation of a new part to make sure that dimensions
of each portion upon installation are consistent with those of the car body.

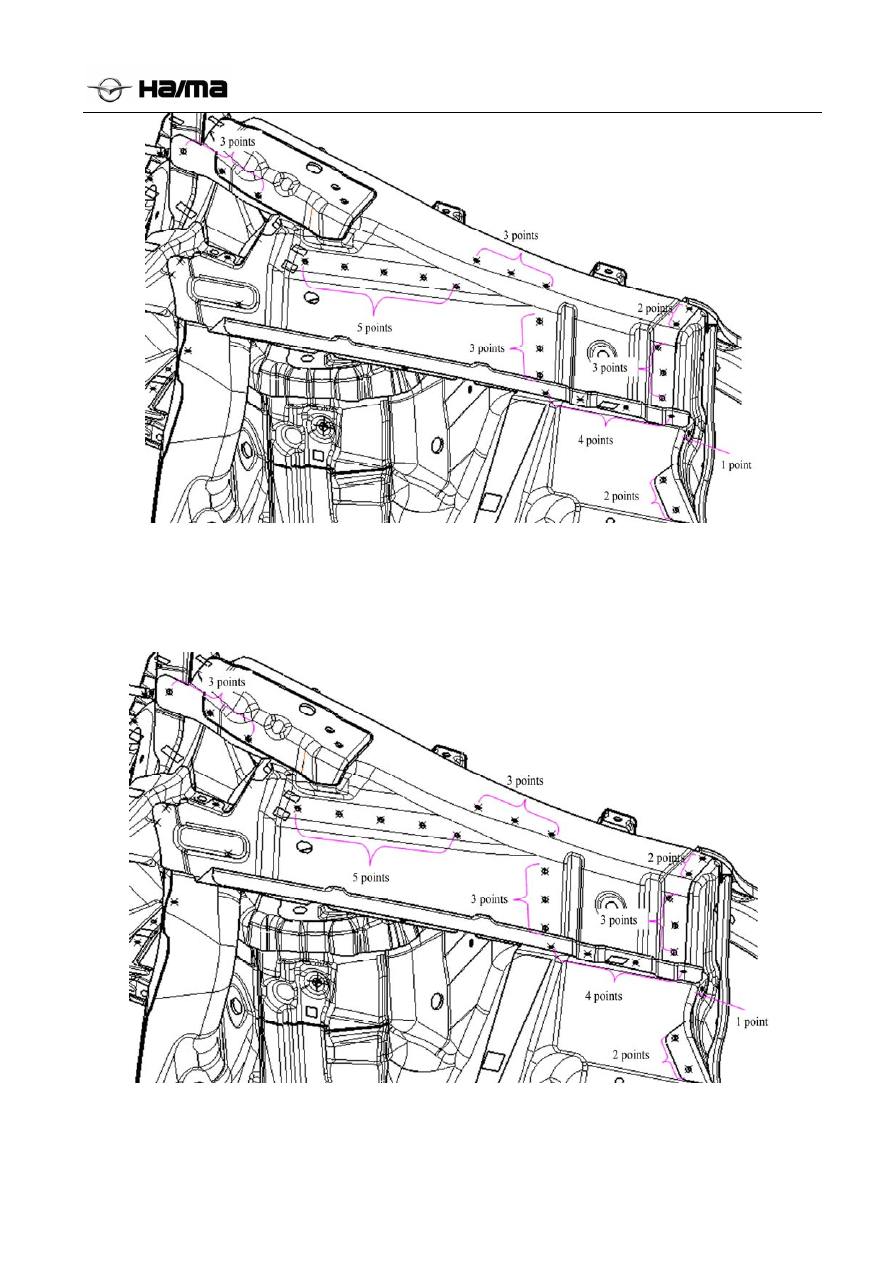

Upper Beam Edge Beam Assembly of Water Tank

Removal





Replacement of Plates

IV-6





• Because the car body is bilaterally symmetric, only right view of the car body is provided here.


Installation





Replacement of Plates

IV-7





• Each component shall be kept on correct position during installation of a new part to make sure that dimensions
of each portion upon installation are consistent with those of the car body.

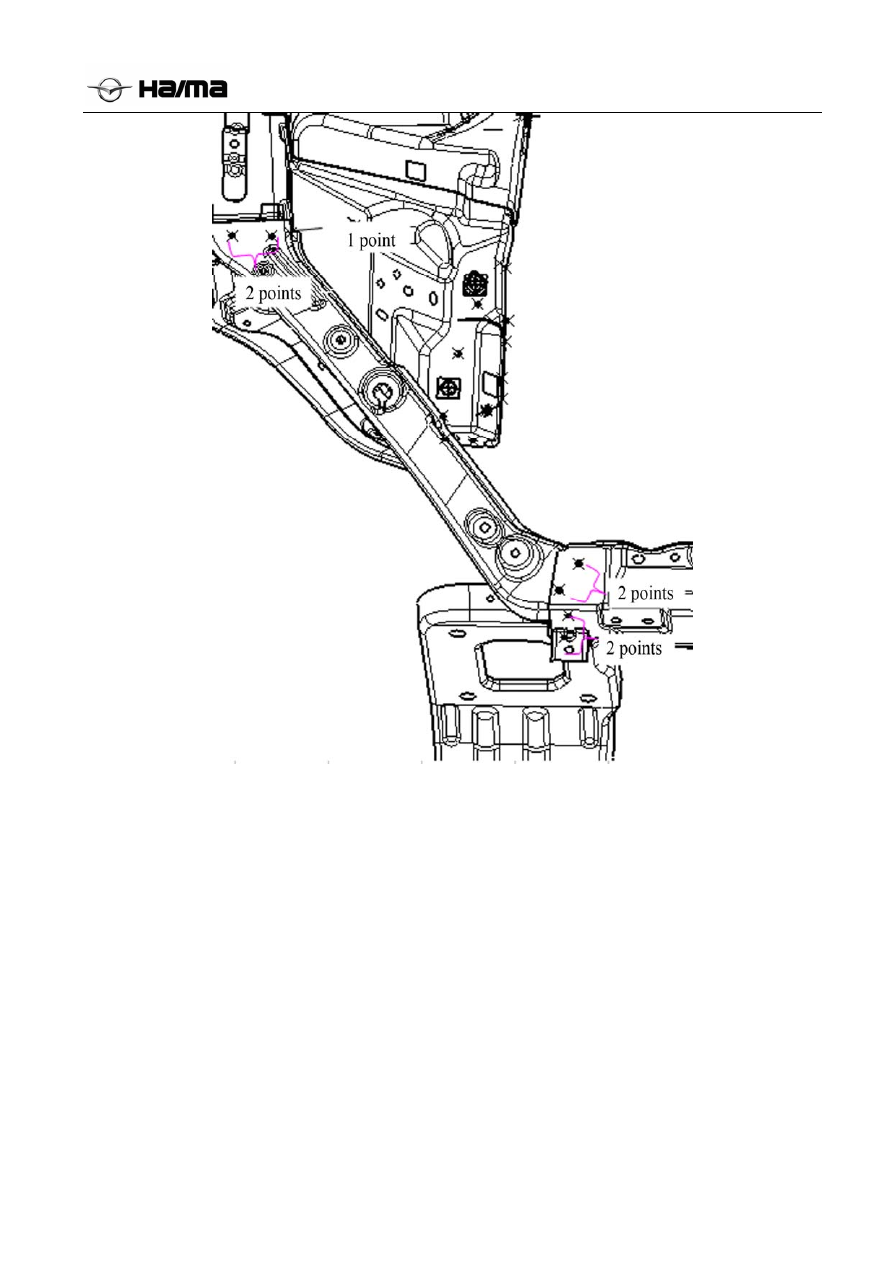

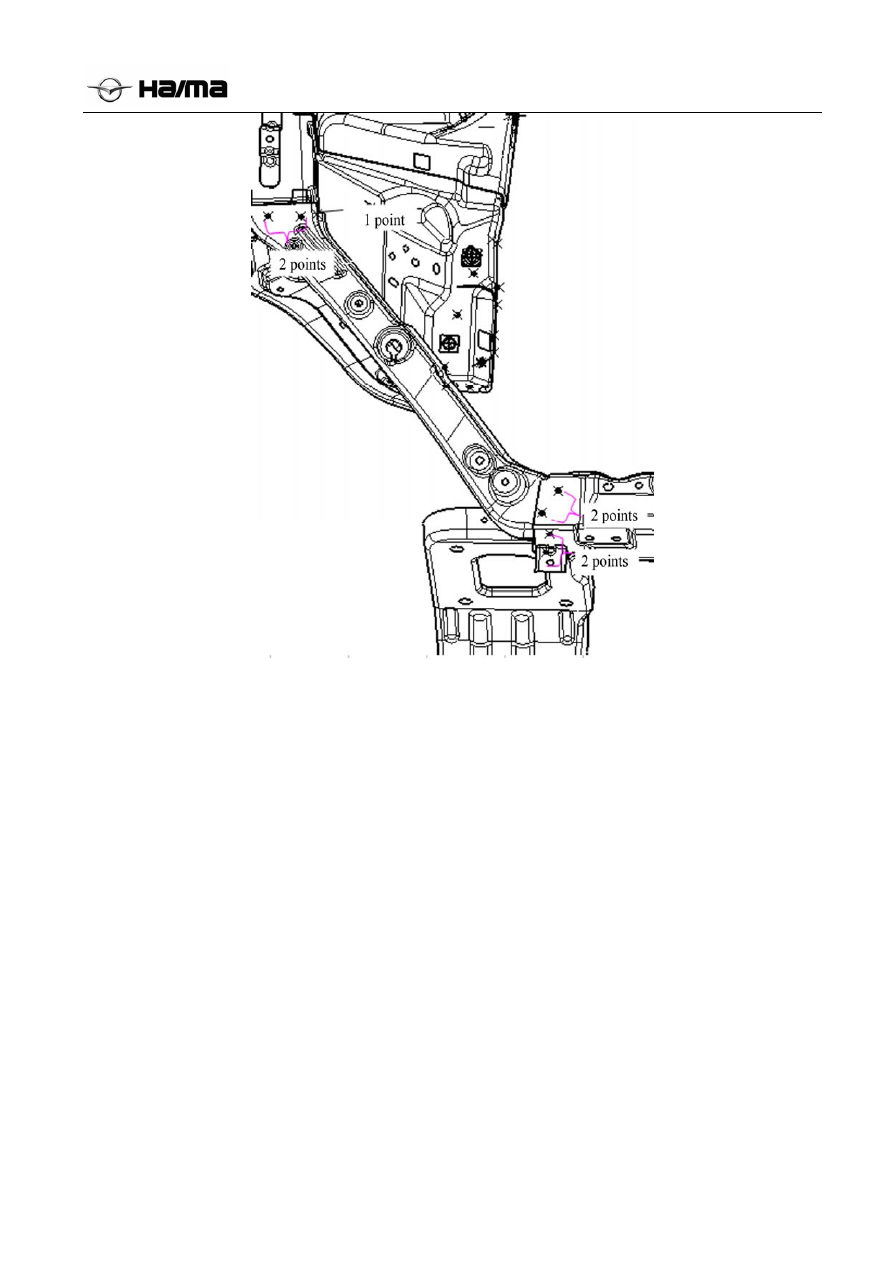

Upper Edge Beam Inner Plate Assembly of Wheel Guard

Removal









Replacement of Plates

IV-8







• Because the car body is bilaterally symmetric, only right view of the car body is provided here.




Installation







• Each component shall be kept on correct position during installation of a new part to make sure that dimensions
of each portion upon installation are consistent with those of the car body.





Replacement of Plates

IV-9


Side Front Connecting Plate



Removal





• Because the car body is bilaterally symmetric, only right view of the car body is provided here.



Installation






• Each component shall be kept on correct position during installation of a new part to make sure that dimensions
of each portion upon installation are consistent with those of the car body.







Replacement of Plates

IV-10

Front Lower Plate Assembly of Ventilation Hood



Removal







Installation







• Each component shall be kept on correct position during installation of a new part to make sure that dimensions
of each portion upon installation are consistent with those of the car body.
