Haima 7. Engine HM484 (HM484Q). Service Manual - part 6

Cylinder block and crank connecting rod mechanisms

75

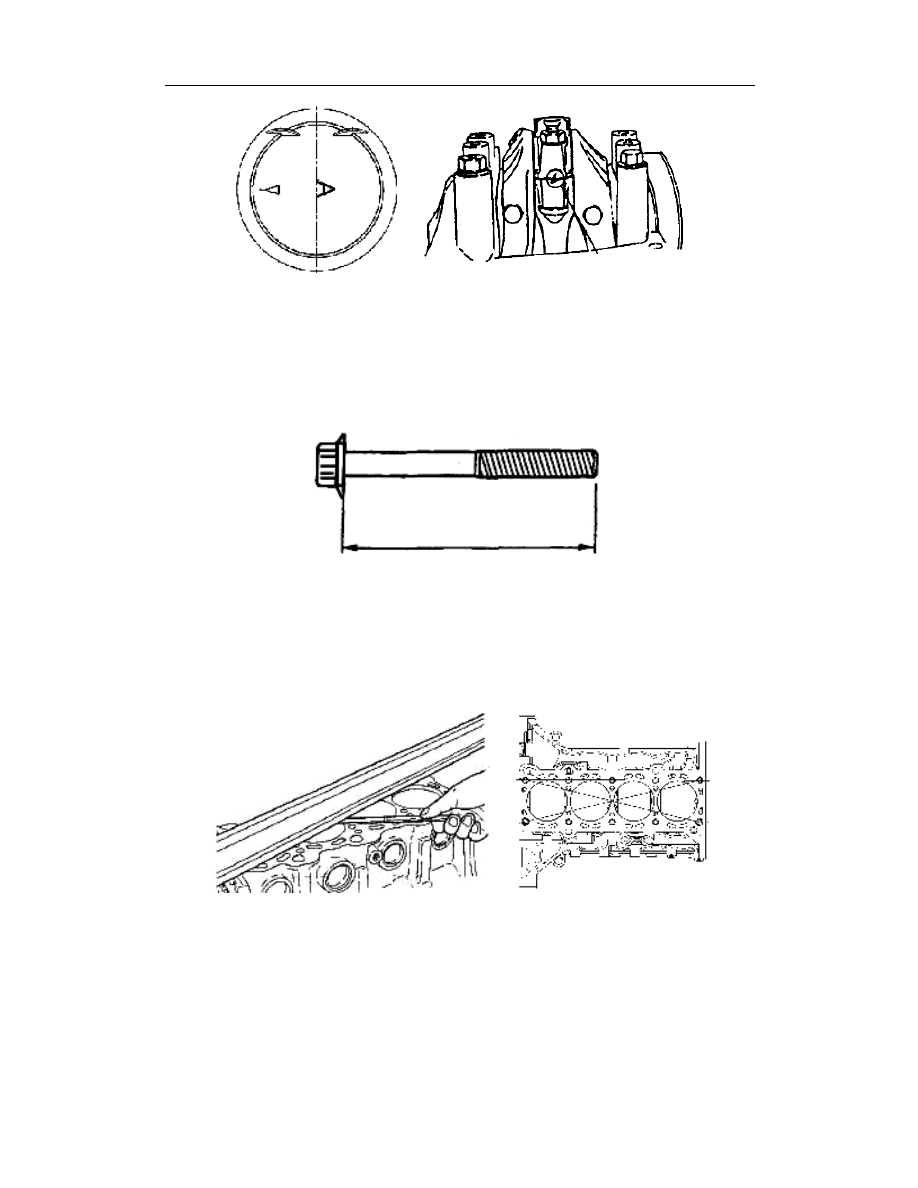

Installation of connecting rod cap



Measure the length of each bolt. Replace when the standard value exceeded.



Standard length: 46.7～47.3mm {1.838～1.862in}



Max.length: 47.6mm {1.874in}





Check/repair of cylinder block

1.  Use a straight edge ruler and feeler to measure the distortion on the surface of

cylinder block as per 6 directions shown in Fig.

2.  The max.distortion: 0.05mm{0.002in}





3.  If the distortion on the surface of cylinder block surpassed the max.value, check the

height of cylinder block. If the height is also out of the standard value, replace the
cylinder block.



Standard height: 213.45～213.55mm{8.4035～8.4066in}

Positioning sign

Cylinder block and crank connecting rod mechanisms

76

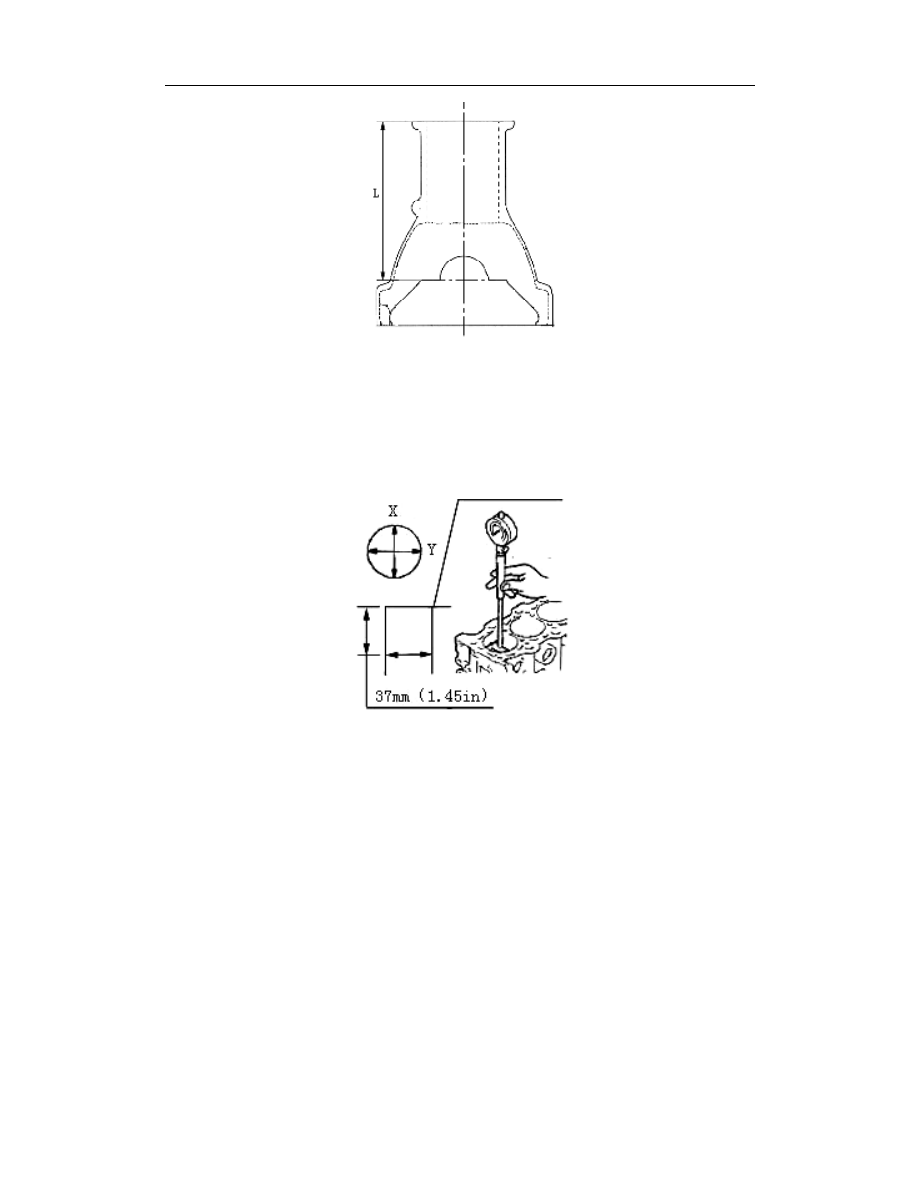

4.  If the distortion of cylinder block exceeded the max.value with the height within the

range of standard value, grind the height or replace the cylinder block.



Max. grinding size: 0.20mm {0.008in}

5.  As shown in the following figure, measure the I/D of cylinder with an I/D dial gauge

at 37mm{1.45in} away from the surface, in the directions of X and Y, .



6.  If the I/D of cylinder exceeded the wear limit, replace the cylinder block or rebore the

cylinder and fit the oversized piston to have it conform to the standard clearance of
between the piston and cylinder.



Wear limit: 0.15mm {0.006in}

Attention

l  The diameter of cylinder boring shall be determined according to the

oversized diameter of piston. All cylinders shall be in the same diameter.

l  In order to prevent the heat generation at the time of boring, resulting in

distortion of cylinder block, the cylinders shall be bored in the following
order: 2

→4→1→3.

l  A honing margin of 0.02mm {0.000787in} shall be reserved by boring. After

the boring, hone the cylinder bore until the last process size.







Upper face of cylinder block

Cylinder block and crank connecting rod mechanisms

77

I/D of cylinder mm{in}

Size

Diameter

Standard

84～84.03{3.3071～3.3083}

Oversize: 0.25{0.01}

84.25～84.28{3.3169～3.3181}

Oversize: 0.50{0.02}

84.50～84.53{3.3268 3.3280}



Check of piston, piston ring and piston pin

1.  Measure the piston diameter in the direction perpendicular to the axis of the piston

pin hole and 28mm {1.10in} below the lower edge of oil ring groove.

Piston diameter mm {in}

Size

Diameter

standard

83.97～84{3.3059～3.3071}

Oversize: 0.25{0.01}

84.22～84.25{3.3157～3.3169}

Oversize: 0.50{0.02}

84.47～84.50{3.3256～3.3268}



2.  Calculate the clearance between the piston and cylinder. Replace the piston or

rebore the cylinder when necessary to be applicable to the oversized piston.



Standard clearance: 0.02～0.04mm{0.000～0.0016in}



Max.clearance: 0.10mm {0.004in}

3.  If the piston replaced, the replacement of piston ring shall be also done.

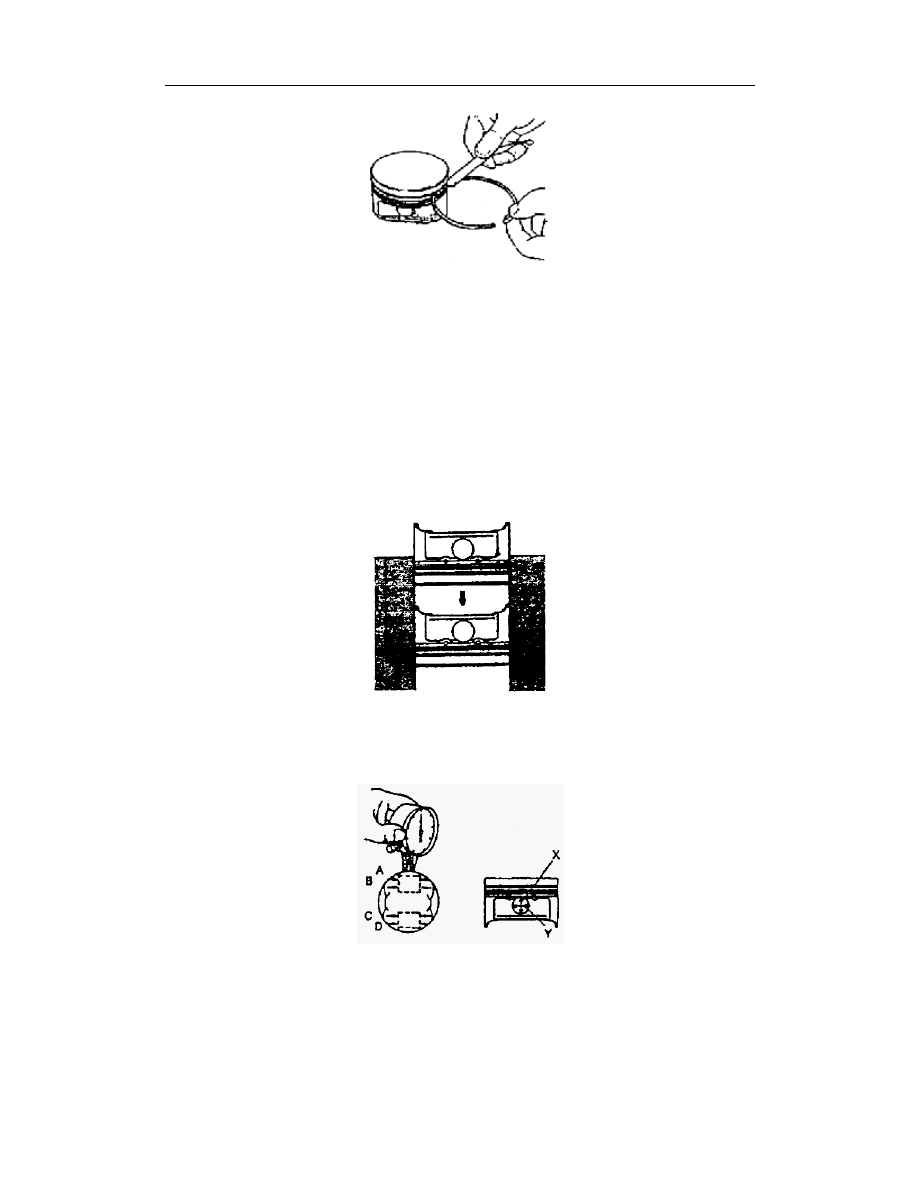

4.  Measure, with a feeler, the clearance on the entire perimeter between the piston ring

and ring groove (as shown in Fig.) Replace the piston and piston ring when
necessary.



Standard clearance:



1

st

 ring: 0.030～0.070mm{0.0012～0.0028in}



2

nd

 ring: 0.020～0.060mm{0.0008～0.0024in}



Oil ring: 0.040～0.12mm{0.0016～0.047in}



Max.clearance



1

st

 and 2

nd

 rings: 0.15mm{0.006in}; Oil ring: 0.15mm {0.006in}

Cylinder block and crank connecting rod mechanisms

78



5.  Place manually the piston ring into the cylinder, use the piston to push the piston ring

to the stroke end of cylinder bore.

6.  Measure, with a feeler, the gap of each piston ring. Replace the piston ring when

necessary.



Standard notch clearance



1

st

 ring: 0.20～0.35mm{0.008～0.014in}



2

nd

 ring: 0.30～0.45mm{0.012～0.018in}



Oil ring: 0.20～0.50mm{0.008～0.020in}



Max.gap: 1.0mm{0.039in}



7.  As shown in Fig., measure the diameter of each piston pin hole at 4 points as A, B, C

and D in the directions of X and Y.



Standard diameter: 19.010～19.015mm{0.7484～0.7486in}

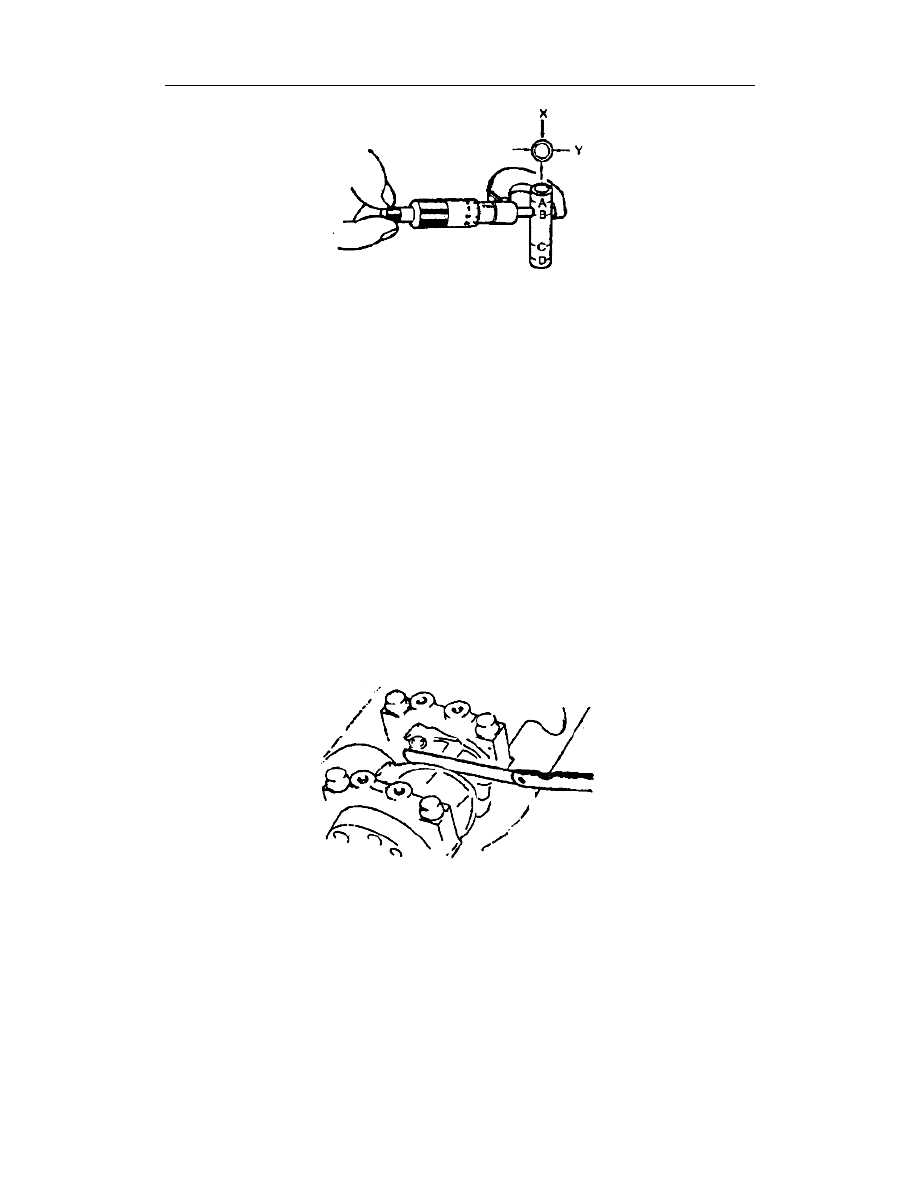

8.  As shown in Fig., measure the diameter of each piston pin at 4 points as A, B, C and

D in the directions of X and Y.



Standard diameter: 19.002～19.005mm{0.7481～0.7482in}

Cylinder block and crank connecting rod mechanisms

79



9.  Calculate the clearance between the piston pin and piston pin hole. Replace the

piston and / or piston pin when necessary.



Standard clearance: 0.005～0.013mm{0.0002～0.0005in}

10.  Measure the diameter of connecting rod small end (See

——Check of Connecting

Rod), calculate the clearance between the connecting rod small end and piston pin.
Replace the connecting rod or piston pin when necessary.



Standard clearance: -0.031～-0.017mm{-0.0013～-0.0007in}



Check of connecting rod

1.  Measure, with a feeler, the end gap of connecting rod. Replace the connecting rod

and connecting rod cap when necessary.



Standard clearance



0.100～0.250mm {0.004～0.010in}



Max.clearance



0.30mm {0.012in}



2.  Measure the clearance of crankshaft pin journal by the following way:

(1)   Wipe out all oil on/in the journal and bearing seat;

(2)   Cut the clearance gauge of plastic line so that it can match with the width of bearing,

and then place it on the top of journal and perpendicular to its axis.

(3)   Fit the connecting rod cap (See

——this section, Assembly of Piston and Connecting

Rod).

(4)   Remove the connecting rod cap bolt and slowly take out the connecting rod cap.

(5)   Measure, with a clearance gauge of plastic line, the widest point of extruded part of

Cylinder block and crank connecting rod mechanisms

80

clearance gauge of plastic line, whereby the journal clearance will be achieved. If the
clearance exceeded the max., value, replace the connecting rod bearing or grind the
crankshaft pin, and use the bearing applicable to the reduced size of crankshaft pin to
meet the standard clearance.



Standard clearance: 0.015～0.048mm{0.0006～0.00191in}



Max.clearance: 0.10mm {0.0039in}

mm{in}

Size of connecting rod bearing

Thickness of connecting rod bearing

Standard

1.487～1.499{0.05854～0.05902}

0.25{0.01}Oversize:

1.612～1.624{0.06346～0.06394}

0.50{0.02}Oversize:

1.737～1.749{0.06839～0.06886}





3.  As shown in Fig., measure the I/D of each connecting rod small end in the directions

X and Y.



Standard diameter: 18.974～18.985mm{0.7476～0.7474in}



Check of piston and connecting rod

As shown in Fig., check the swing torque. If the large end cannot drop in reliance on the
weight of its own, replace the piston or piston pin.



Cylinder block and crank connecting rod mechanisms

81

Check/repair of crankshaft

1.  As shown in the following Fig., fit the dial gauge, push forward/rearward the

crankshaft from its back, measure the end gap of crankshaft. If the end gap exceeded
the max. value, replace the stop bearing or grind the crankshaft, and fit the bearing
applicable to the reduced size of crankshaft to meet the standard end gap.



Standard end gap: 0.05～0.25mm{0.002～0.011in}



Max. end gap: 0.30mm{0.012in}

mm{in}

Size of stop bearing

Thickness of stop bearing

Standard

1.925～1.975{0.0758～0.0778}

Reduced size of 0.25{0.01}

2.05～2.100{0.0807～0.0827}

Reduced size of 0.50{0.02}

2.175～2.225{0.0856～0.0876}

Reduced size of 0.75{0.03}

2.300～2.350{0.0906～0.0925}



2.  Measure the radius run-out of crankshaft. Replace the crankshaft when necessary.



Max. radical run-out: 0.03mm{0.0012in}



3.  At two points of A and B shown in Fig., measure the journal diameter in the directions

X and Y. replace the crankshaft or grind the journal when necessary and fit the
bearing applicable to the reduced size of crankshaft.

mm{in}

Main journal

Diameter

Standard

49.982～50{1.9678～1.9685}

Reduce size: 0.25{0.01}

49.732～49.75{1.9580～1.9586

Cylinder block and crank connecting rod mechanisms

82

mm{in}

Crank pin

Diameter

Standard

44.980～45.000{1.7709～1.7717}

Reduce size: 0.25{0.01}

44.730～44.750{1.7610～1.7618}

Reduce size: 0.50{0.02}

44.480～44.500{1.7512～1.7520}



4.  Measure the main journal clearance in the following way.

(1)  Wipe out the oil on/in the crankshaft journal and bearing seat.

(2)  Cut the clearance gauge of plastic line so that it can match with the bearing width and

then place it on the top of journal and perpendicular to its axis.

(3)  Fit the main bearing cap (See

——this section, Installation of Main Bearing Cap).

(4)  Remove the main bearing cap bolt and slowly take out the main bearing cap

(See

——this section, Installation of Main Bearing Cap).

(5)  Measure, with a clearance gauge of plastic line, the widest point of extruded part of

clearance gauge of plastic line, whereby the journal clearance can be achieved. If the
clearance exceeded the max. value, grind the main bearing hole and fit the bearing
suitable for the reduced size of crankshaft to meet the current clearance.



Standard clearance: 0.018～0.036mm{0.00071～0.00142in}



Max.clearance: 0.1mm {0.0039in}

mm{in}

Size of bearing

Thickness of bearing

Standard

1.988～2.003{0.0783～0.0789}

Reduced size: 0.25{0.01}

2.113～2.128{0.0831～0.0837}
