Haima 7. Engine HM484 (HM484Q). Service Manual - part 4

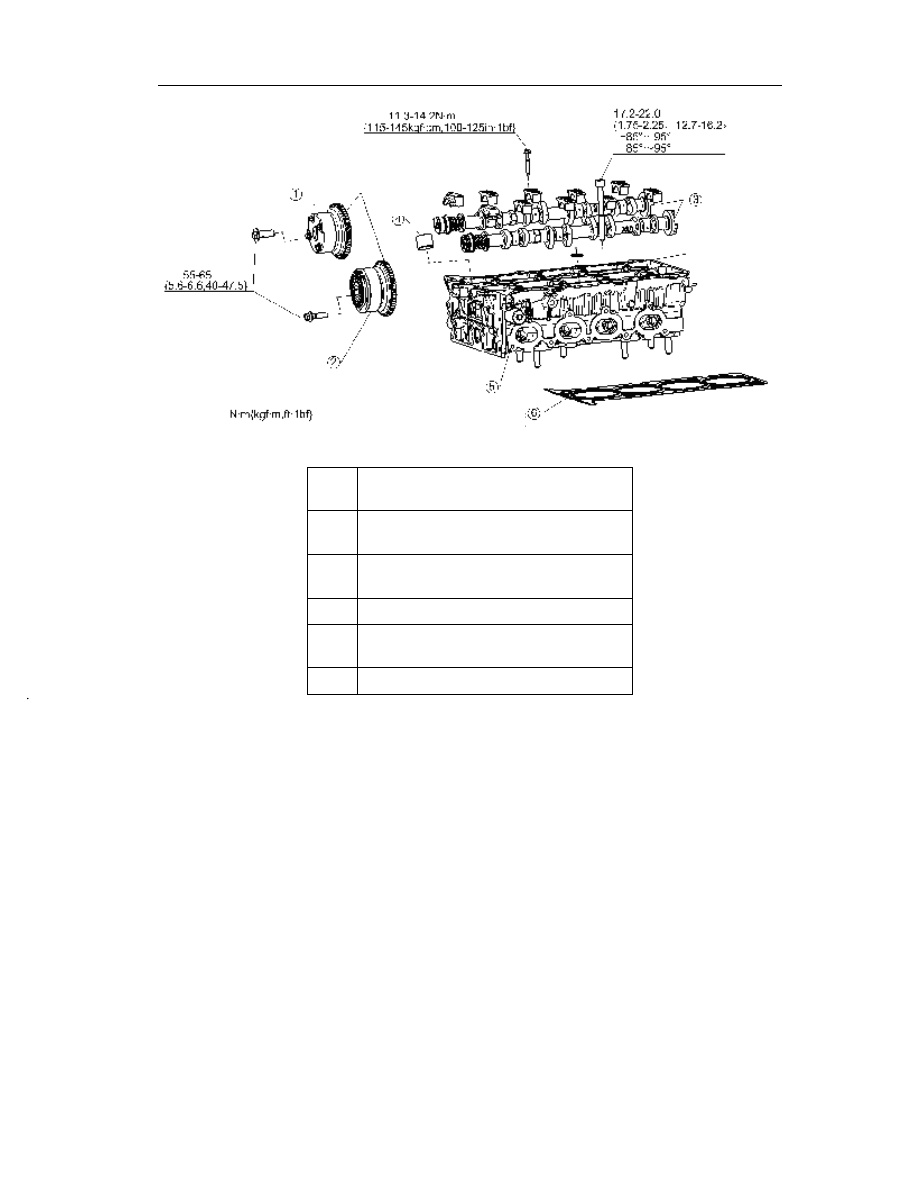

Cylinder head and valve mechanisms

43



1

Intake VVT(please refer to Removal/
Installation Instructions)

2

Exhaust VVT(please refer to Removal/
Installation Instructions)

3

Camshaft (please refer to Removal/
Installation Instructions)

4

Tappet

5

Cylinder head (Removal/Installation
Instructions)

6

Cylinder head pad



























错

Smear prior to the

installation

Smear prior to
the installation

Smear prior to
the installation

Smear prior to the

installation of

cylinder head

Part replacement is

necessary after the

disassembly

Cylinder head and valve mechanisms

44

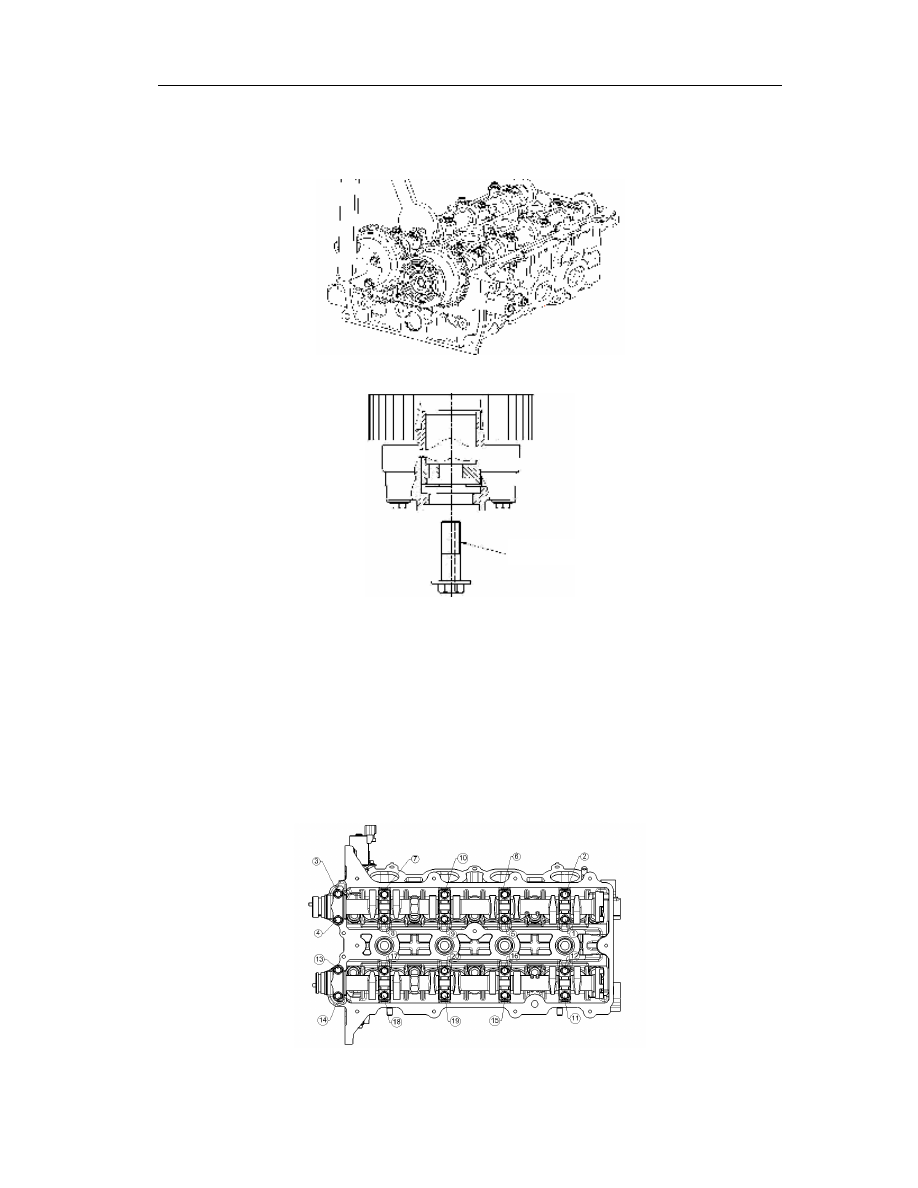

VVT Disassembly instructions of intake and exhaust

1.  As shown in Fig. Disassemble by jamming the hexagonal casting on the camshaft with a

wrench



2.  Remove the VVT fixing bolt.



3.  Slight swing the VVT and carefully take it out from the camshaft.



Disassembly instructions of camshaft

1.  Check and adjust the valve clearance when necessary (See this section, Valve

Clearance).

2.  Check the end gap of camshaft (See this section, Check of spring).

3.  Check the journal gap of camshaft (See this section, Check of spring).

4.  Unscrew the camshaft bearing bolt, in 2

–3 steps, as per the order shown in Fig.



VVT fixing bolt

Cylinder head and valve mechanisms

45

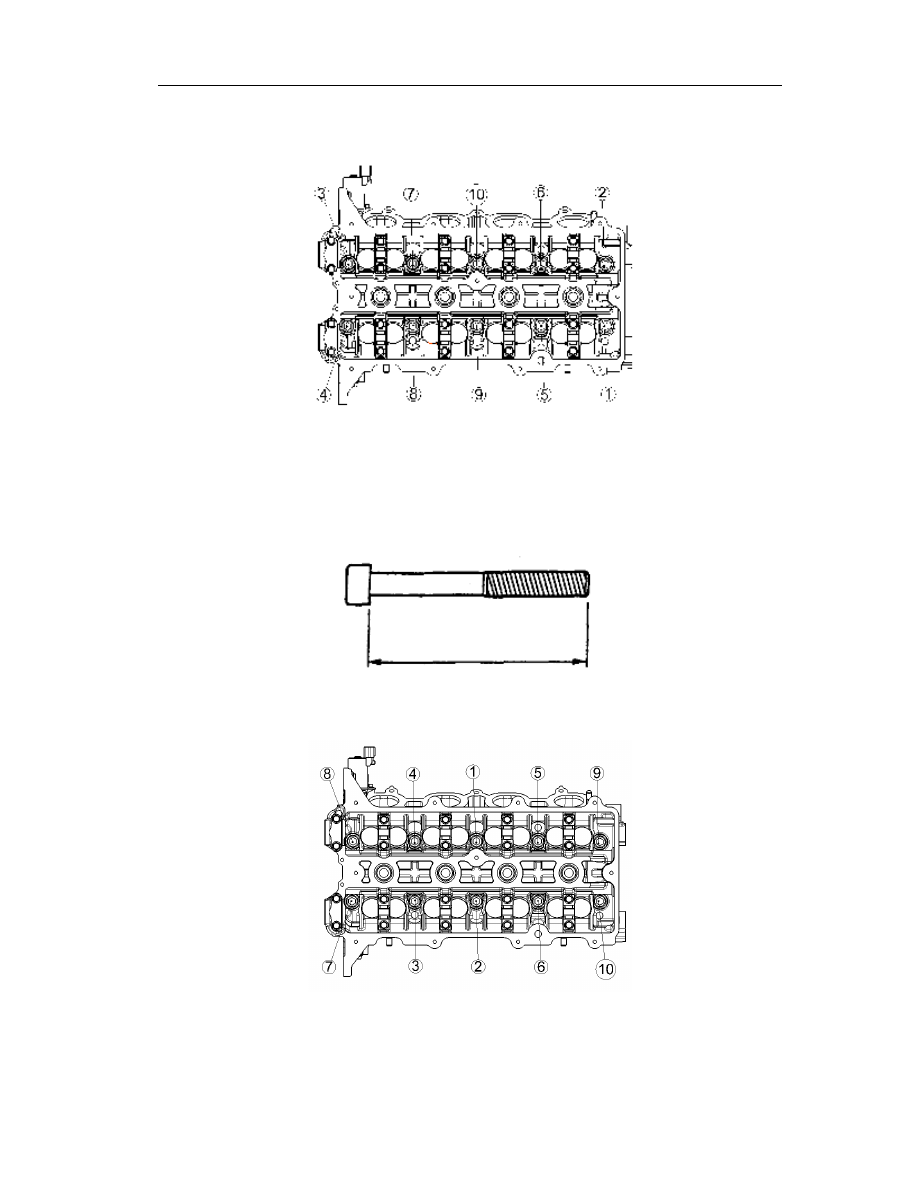

Disassembly instructions of cylinder head

Unscrew the cylinder head bolt, in 2

–3 steps, as per the order shown in Fig.



Assembly instructions of cylinder head

1.  Measure the length of every cylinder head bolt and replace once it surpasses the standard

value.



Standard length: 104.2～104.8mm{4.103～4.125in}



Max.length: 105.5mm {4.154in}



2.  Tighten the cylinder head bolt, in 2

–3 steps as per the order shown in the Fi.g,



Tightening torque: 17.2～22.0N

·m{1.75～2.25kgf·m, 12.7～16.2ft·lbf}



3.  Mark each bolt head.

4.  Tighten the bolt as per the order shown in the Fig.2, and turn each bolt for 85

°～95° based

on the mark as shown in the following Fig.

Cylinder head and valve mechanisms

46

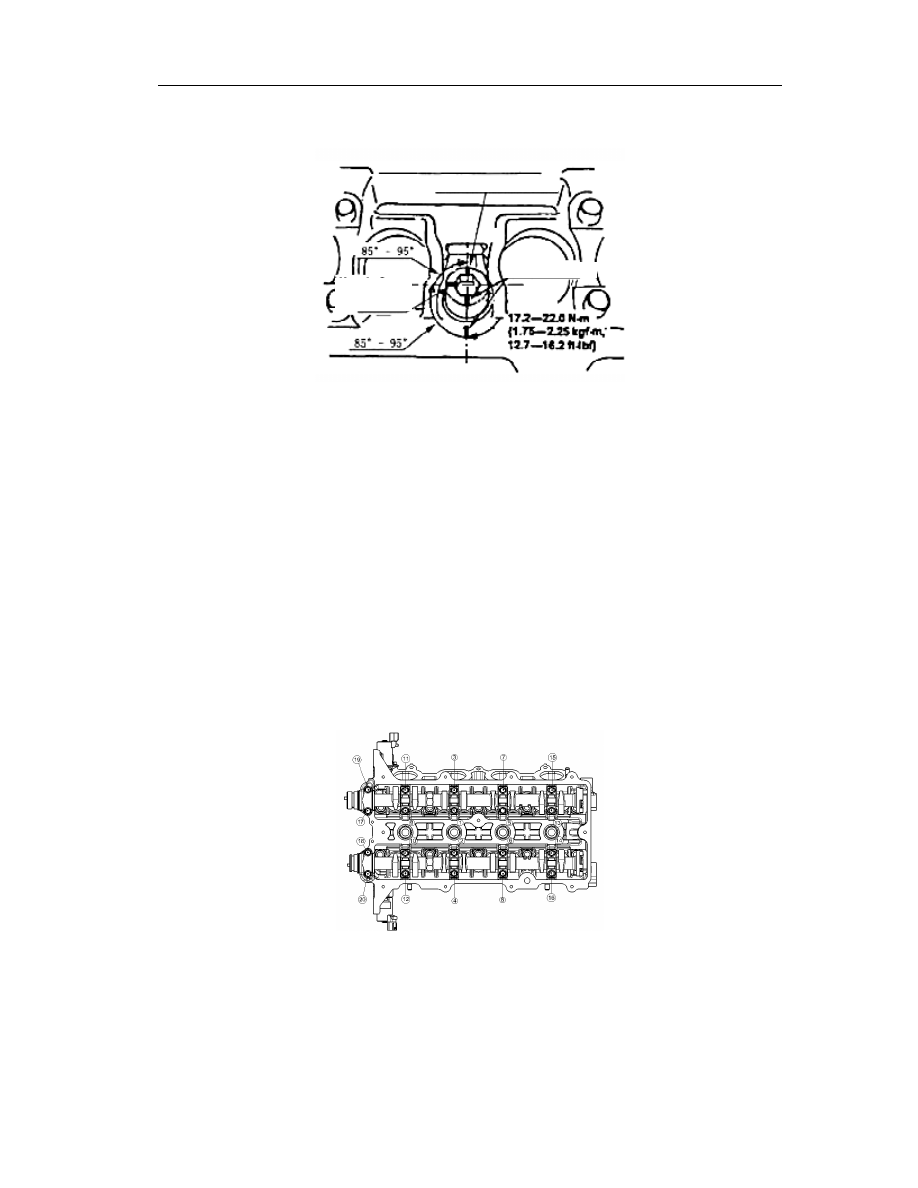

5.  Turn all bolts again for further 85

°～95°as per the provision in the 4

th

 step and tighten the

bolt.





Assembly instructions of camshaft

Caution

l  As the mounting clearance of camshaft is very small, it must be assured that the

journal of camshaft is tightly stuck in the bearing seat during installation;
otherwise it will be damaged due to the excessive pressure on the contact
surface between the shaft and bearing. To avoid such case, the following
practice shall be observed.

1.  Contain the camshaft into the cylinder head, by stucking the camshaft journal tightly in the

bearing seat.

2.  Smear a little oil on the camshaft journal and bearing seat.

3.  Fit all camshaft bearing caps on the journals to which they correspond respectively

4.  Tighten with hand, the camshaft bolts marked in the Figure with the numbers 5, 7, 2 and 4.

5.  Tighten the camshaft cap bolt in 2-3 steps in the order shown in the Fig.



6.  Smear clean oil on the insertion part of camshaft assembly.



Assembly instructions of VVT

1.  Turn the camshaft, keeping the positioning pin facing upward

2.  Smear a little oil all around the insertion part of VVT assembly and align the VVT assembly

positioning hole with the camshaft positioning pin. Then set in slowly the VVT assembly.

Position of paint mark after the 5

th

 step

Position  of paint

mark after the 4

th

step

Initial paint mark

Cylinder head and valve mechanisms

47

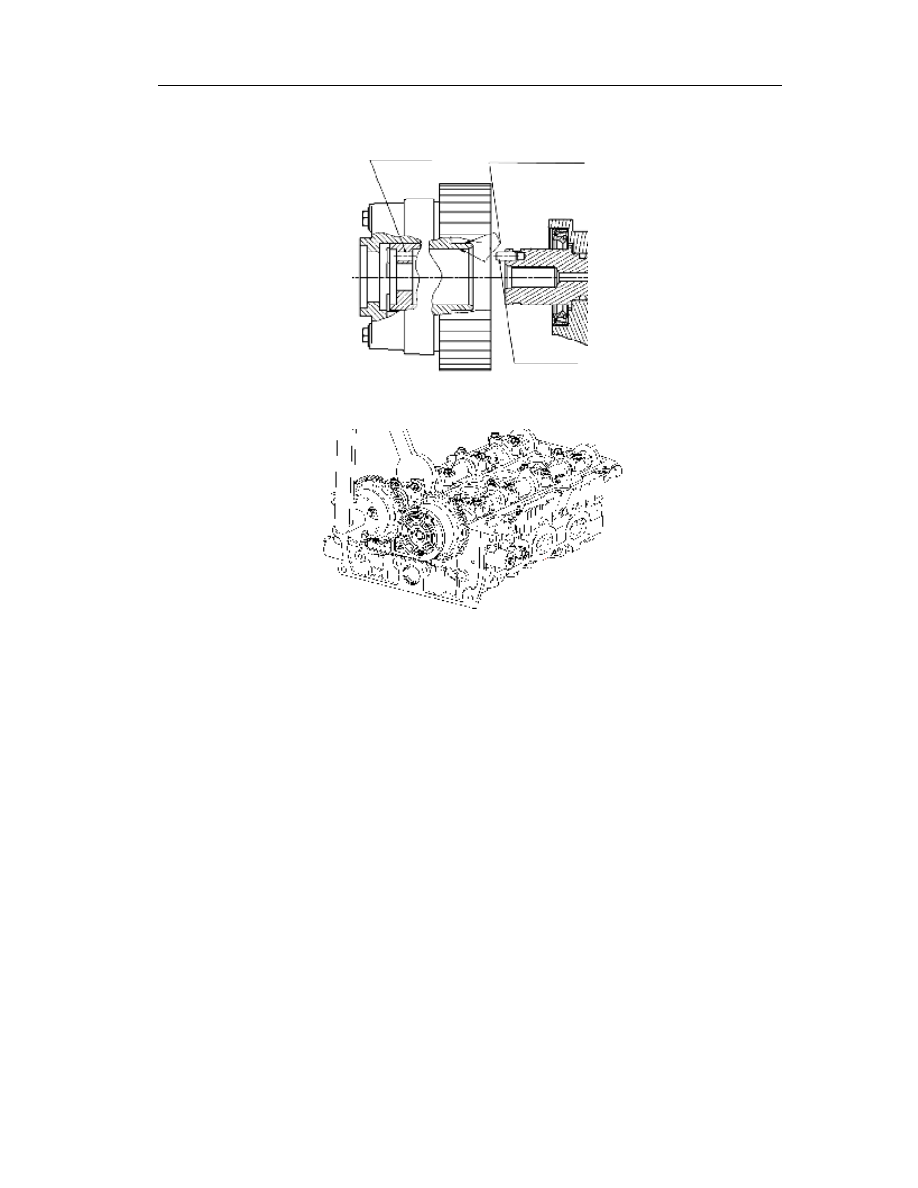

3.  As shown in Fig., tighten the VVT fixing bolts by jamming the hexagonal casting on the

camshaft with a wrench.





































Camshaft positioning pin

Positioning hole of VVT assembly

Smear a little oil on the insertion part

(inner/outer) of VVT assembly

Cylinder head and valve mechanisms

48

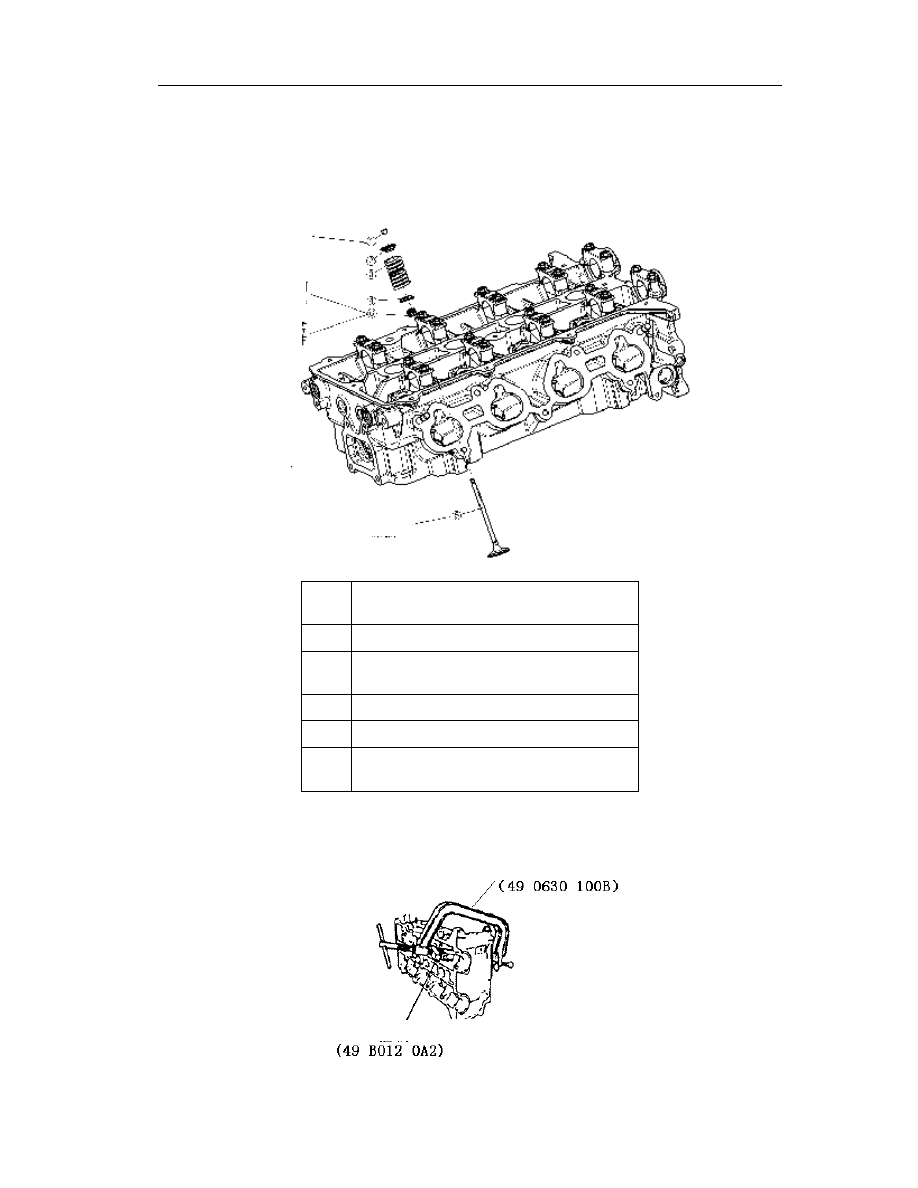

Removal/installation of valve gear

1.  Remove the cylinder head (See

——Disassembly of Cylinder Head).

2.  Disassemble as per the order shown in the Fig.

3.  Assemble in the reversing order of disassembly.



1

Valve split collet (please refer to the
Removal/Installation Instruction)

2

Upper seat of valve spring

3

Lower seat of valve spring (refer to the
Assembly Instructions)

4

Lower seat of valve spring

5

Valve

6

Valve oil seal(refer to
Removal/installation Instruction)

Disassembly of valve split collets

Use a special tool to press the lower seat of valve spring and remove the valve split collet.



Special tool designated to the

disassembly and assembly

Special tool designated to the

disassembly and assembly

Part replacement is necessary after

the disassembly

Smear prior to the

installation

Valve spring puller

Pivot

Cylinder head and valve mechanisms

49

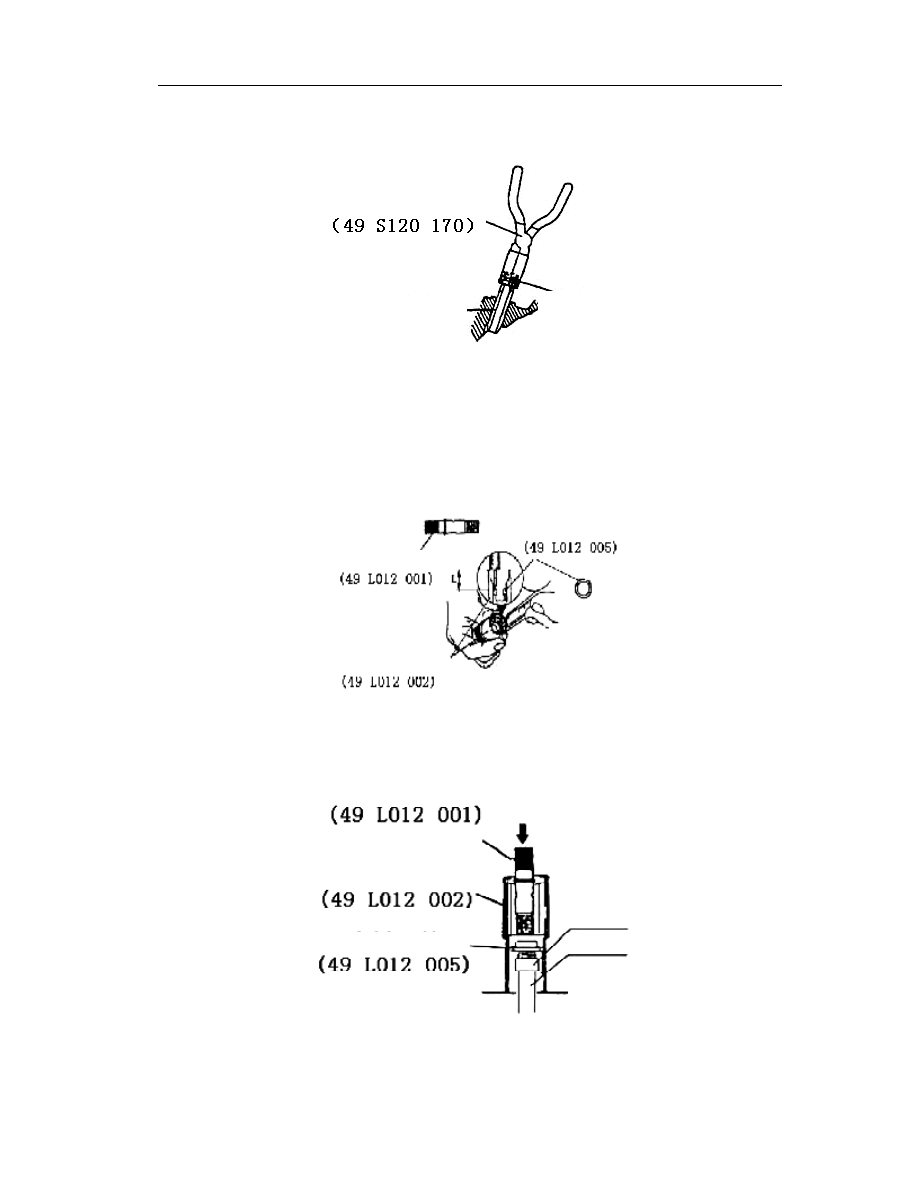

Disassembly of valve oil seal

l  Use a special tool to remove the valve oil seal.





Assembly of valve oil seal

1.  Adjust the special tool and enable the encasing depth L to meet the requirements.



Depth L



Intake: 22.1mm (0.87in); Exhaust: 16.9mm (0.665in).



2.  Press with hands the valve oil seal into the valve guide.

3.  Keep tapping the special tool by use of a plastic hammer until its bottom gets in touch with

the cylinder head.







Valve spring puller



Valve guide tube

Valve seal

Special tool

Special tool

Special tool

Special tool

Special tool

Special tool

Cylinder head

Valve guide tube

Valve seal

Cylinder head and valve mechanisms

50

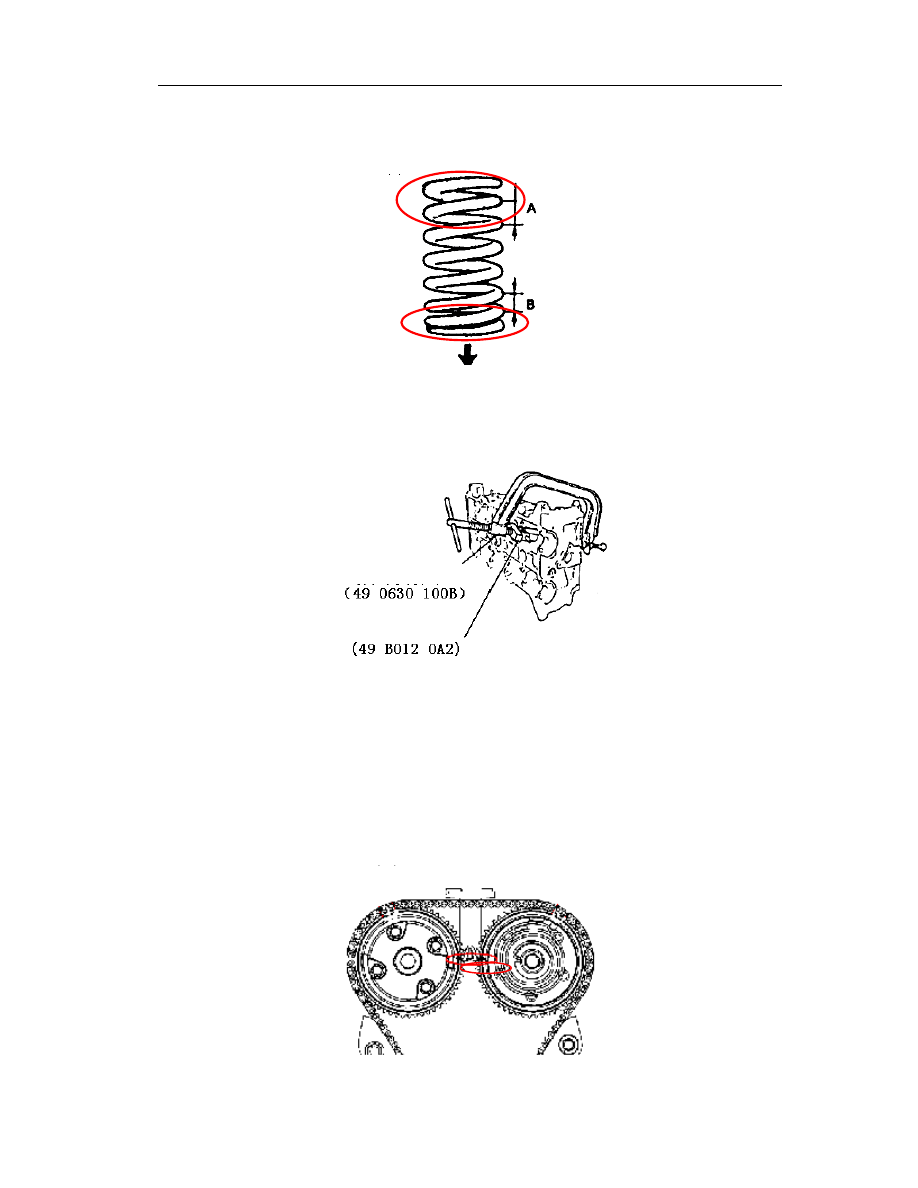

Valve spring

Fit the valve spring and face the end with dense thread pitch toward the cylinder head.



Installation of valve split collets

Use a special tool to press the valve spring seat and fit the valve split collet.

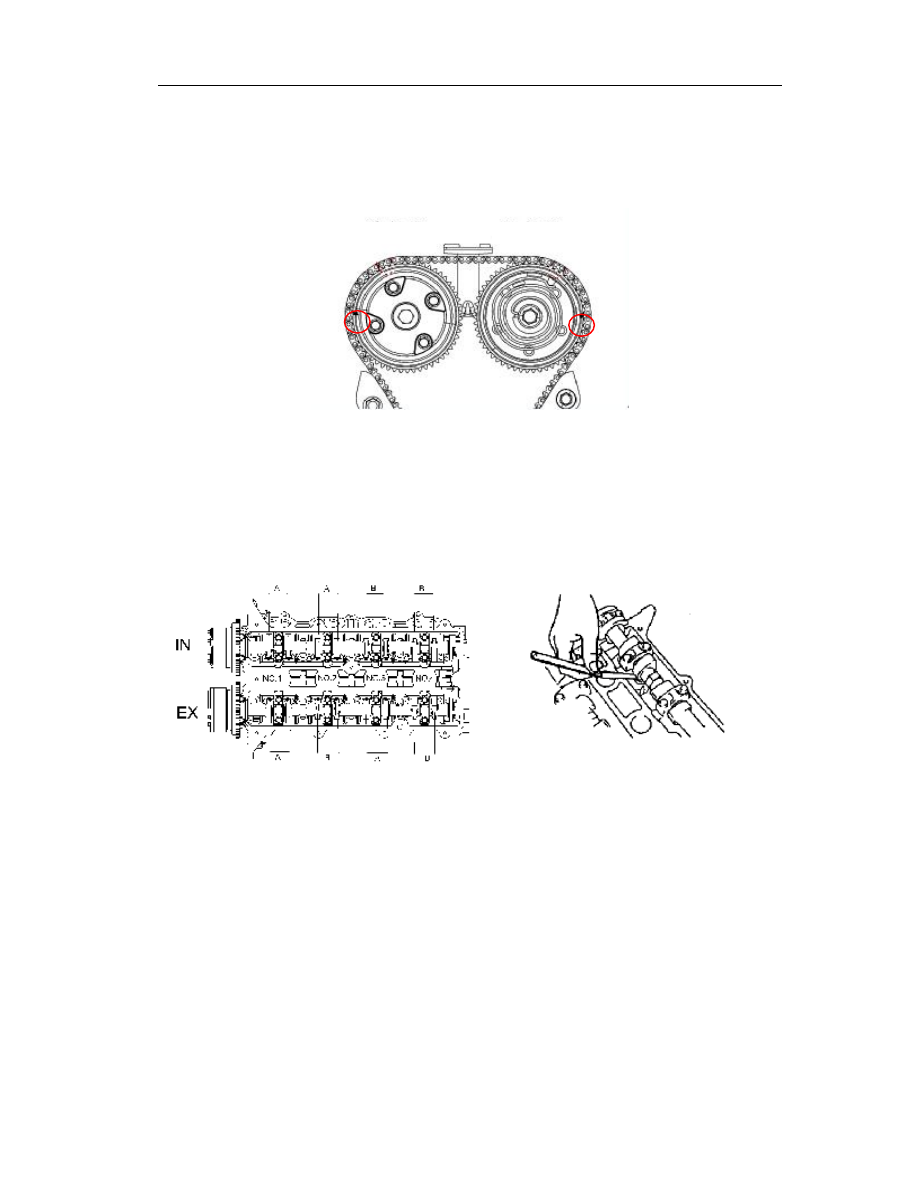

Inspection of valve clearance

1.  Remove the cylinder head cover (See the timing belt, Disassembly of Cylinder Head

Cover).

2.  Confirm that the engine has been cooled down.

3.  Measure the valve clearance.

(1)  Turn clockwise the crankshaft, enabling the piston to locate on the TDC of the cylinder no.1,

i.e.: the valve sign shall be located as shown in the following figure.



(2)  Measure with a feeler the valve clearances of all cylinders as marked in Fig. A.

T

h

in

 t

h

re

a

d

 p

it

ch



T

h

ic

k

 t

h

re

a

d

 p

it

ch





A larger than B

Cylinder head

Valve spring puller

Pivot

Intake side

Exhaust side

Cylinder head and valve mechanisms

51

l  If the valve clearance exceeded the standard value, replace the tappet

(See

——Adjustment of Valve Clearance).

(3)  Turn clockwise the crankshaft for 360

o

, enabling the piston to locate on the TDC of cylinder

no.4, i.e.: allow the valve check signs on the intake and exhaust VVTs to locate as shown
in Fig. below.



(4)  Measure with a feeler the valve clearances of all cylinders as marked in Fig. B.

l  If the valve clearance exceeded the standard value, replace the tappet

(See

——Adjustment of Valve Clearance).



Standard value of valve clearance (the engine under cooling state)



Intake: 0.18～0.26mm{0.0071～0.0102in}(0.22

±0.04mm{0.0087±0.0016in})



Exhaust0.26～0.34mm{0.0102～0.0134in}(0.30

±0.04mm{0.0118±0.0016in})





4.  Fit the cylinder head cover (See

——Installation of Timing Sprocket and Cylinder Head

Cover).



Adjustment of valve clearance

All valves which require the adjustment of clearance shall be operated as per the following
procedure:

1.  Turn clockwise the camshaft with the key slot of crankshaft facing upward.

2.  Disassemble the camshaft (See this section, Disassembly of Camshaft).

3.  Take out the tappet whose valve clearance needs to be adjusted.

4.  Select a suitable tappet.



Thickness of new tappet = thickness of old tappet + measured valve clearance－standard
valve clearance

Intake side

Exhaust side

Cylinder head and valve mechanisms

52



(Intake: 0.22mm{0.0087in}; exhaust: 0.30mm{0.0118in})

5.  Contain the selected tappet into the tappet hole.

6.  Reconfirm the valve clearance (See the Valve Clearance, Inspection of Valve Clearance).

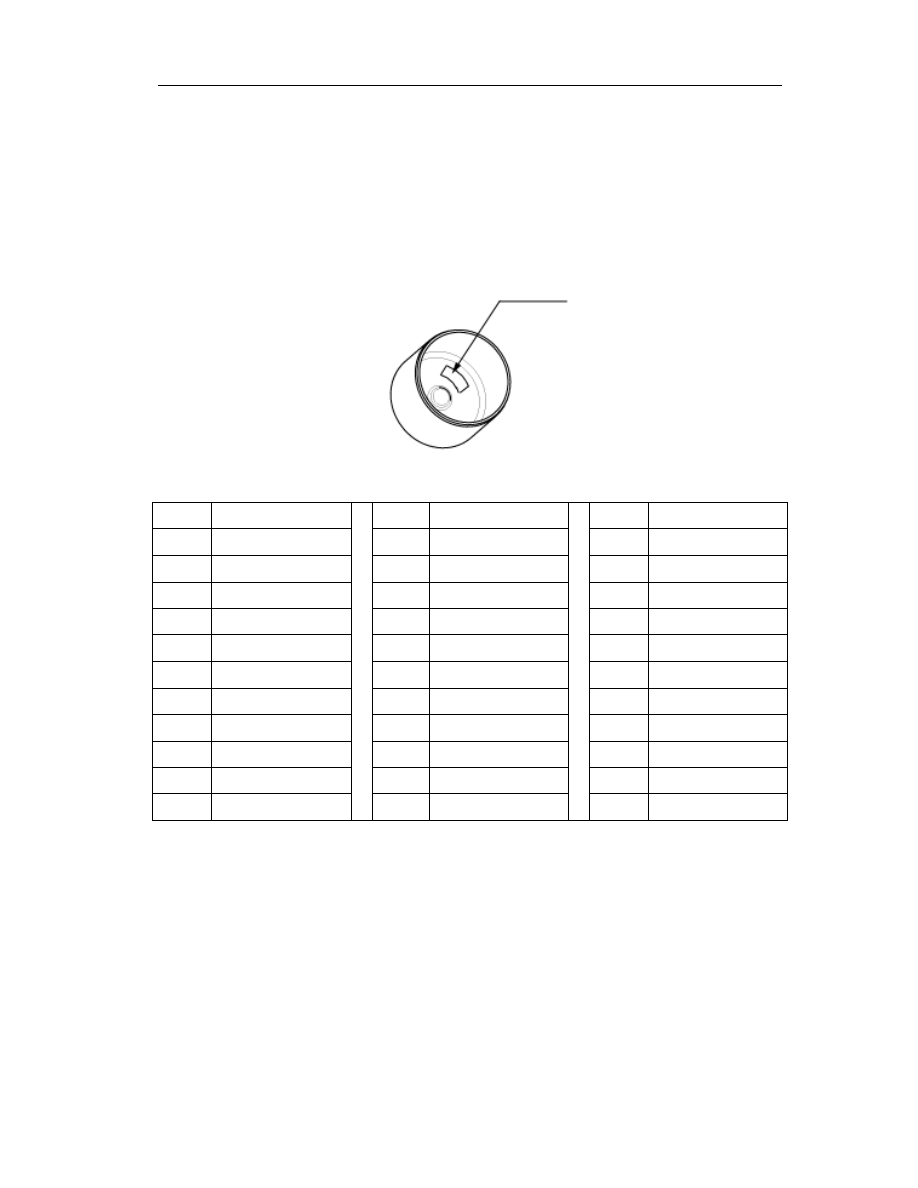

Attention

l  The thickness of tappet will be marked in 3 digitals at the side of tappet as

shown in Fig., below.



Relationship between the tappet mark and thickness is shown in the following table:

Mark

Thickness (mm)



Mark

Thickness (mm)



Mark

Thickness (mm)

270

2.70

292

2.92

314

3.14

272

2.72

294

2.94

316

3.16

274

2.74

296

2.96

318

3.18

276

2.76

298

2.98

320

3.20

278

2.78

300

3.00

322

3.22

280

2.80

302

3.02

324

3.24

282

2.82

304

3.04

326

3.26

284

2.84

306

3.06

328

3.28

286

2.86

308

3.08

330

3.30

288

2.88

310

3.10





290

2.90

312

3.12







Thickness mark

Cylinder head and valve mechanisms

53

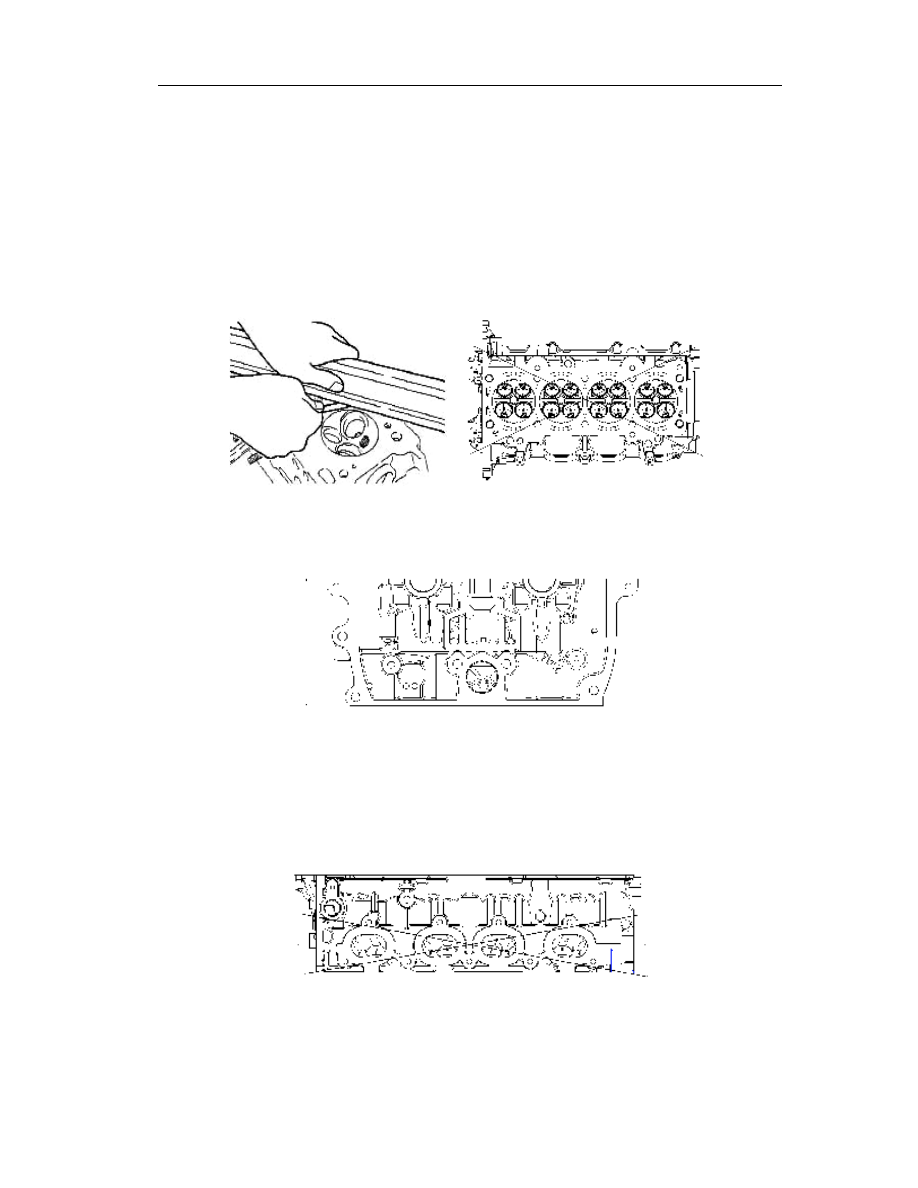

Check/repair of cylinder head

1.  Make a defect test on the cylinder head. Replace the cylinder head when necessary.

2.  Check the following items and repair or replace as necessary.

(1)   Whether the valve seat is sunken.

(2)   Whether the journal and end clearances of camshaft are too large.

3.  Use a straight edge ruler and feeler as shown in Fig. to check in 6 directions whether the

cylinder head is distorted.



Max Distortion: 0.06mm (0.002in)





4.  If the distortion of cylinder head surpassed the max.value, check the height of cylinder

head. If the height is also out of the standard value, replace the cylinder head.



Standard height: 124.45～124.55mm{4.8996～4.9035in}



5.  If the distortion of cylinder head exceeded the max. value, but the height within the

standard value, you can grind the height or replace the cylinder head.



Max.grinding tolerance: 0.20mm (0.0078in)

6.  Use a straight edge ruler and feeler as shown in Fig. to measure the distortions in all

directions of manifold flanges of cylinder head intake and exhaust.



Max. distortion: 0.05mm (0.0019in)



Cylinder head and valve mechanisms

54



7.  If the distortion measured by the 6 step exceeded the max.value, grind the surface or

replace the cylinder head.



Max.grinding tolerance: 0.20mm (0.0078in)

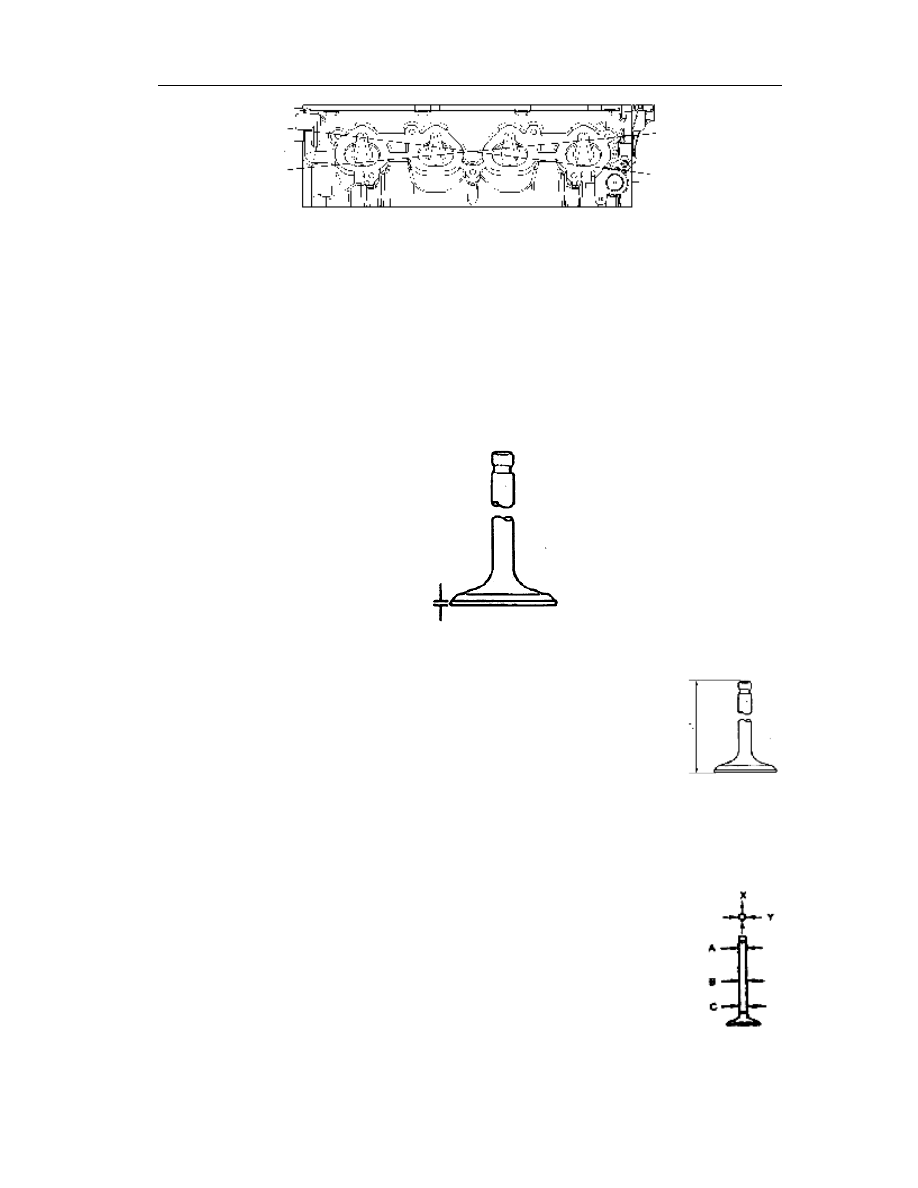

Check of valve and valve guide

1.  Measure the edge thickness of each valve head and replace the valve when necessary.



Standard thickness: intake valve: 0.85mm{0.034in}; exhaust valve: 1.50mm {0.059in}



Min.thickness: exhaust valve: 0.35mm{0.014in}; exhaust valve: 0.90mm {0.035in}



2.  Measure the length of each valve and replace the valve as necessary.



Standard length:



Intake valve: 101.15～101.65{3.9823～4.0020}



Exhaust valve: 101.07～101.57{3.9791～3.9988}



Min. length:



Intake valve: 100.95mm {3.9744in}



Exhaust valve: 100.87mm {3.9712in}

3.  Measure the diameter of each valve rod, at three points of A, B and C shown in Fig,

respectively in the directions X and Y, replace the valve when necessary.



Standard diameter:



Intake valve: 4.965～4.980mm{0.1954～0.1961in}



Exhaust valve: 4.955～4.970mm{0.1951～0.1957in}



Min.diameter



Intake valve: 4.915mm {0.1935in}



Exhaust valve: 4.905mm {0.1931in}



Thickness of edge

Cylinder head and valve mechanisms

55

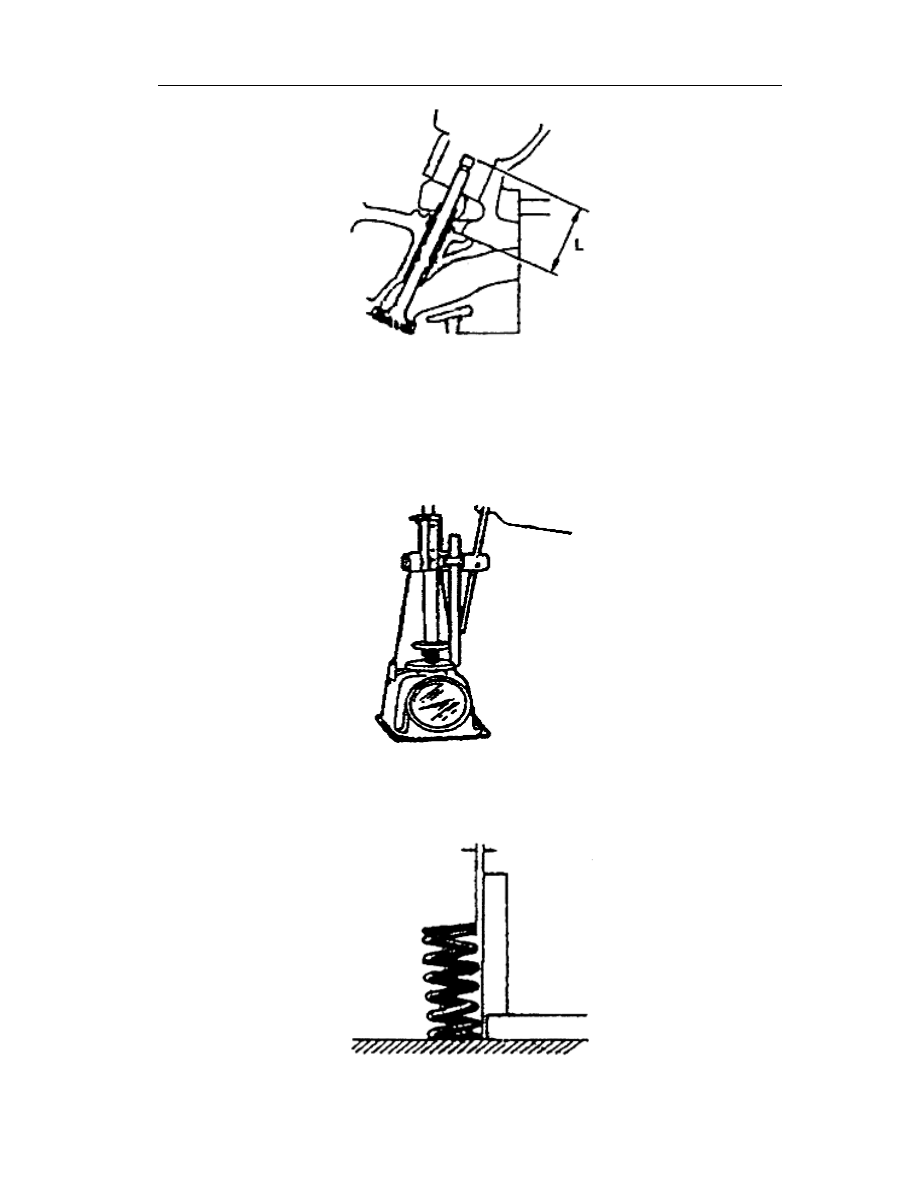

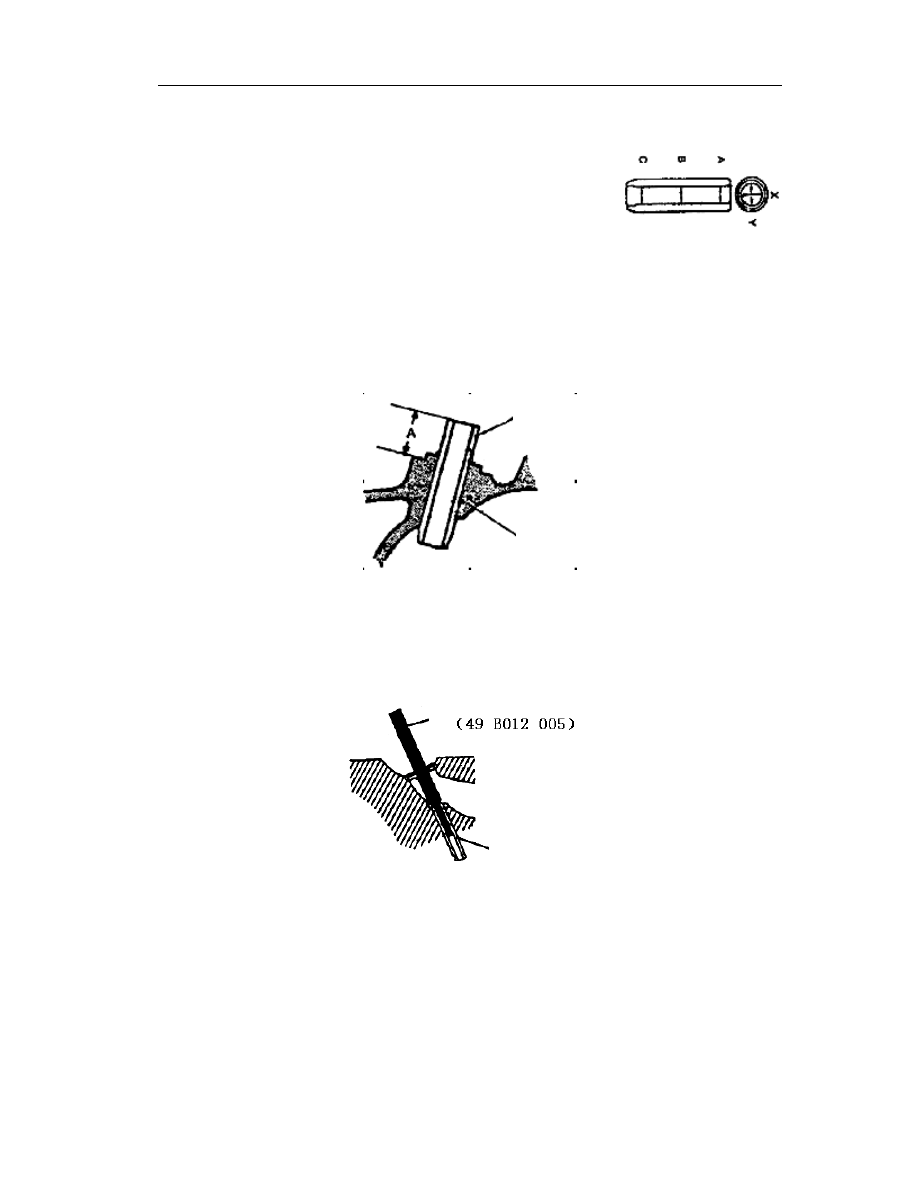

4.  Measure the inner diameter of each valve guide, at three points of A, B and C shown in Fig,

respectively in the directions X and Y, replace the valve guide when necessary.



Standard I/D



Standard: 5～5.012mm{0.1968～0.1973in}



Extra size: 5.012～5.022mm{0.1973～0.1977in}



5.  In absence of lower seat of valve spring, measure the size A, the protrusion height of each

valve guide. Replace the valve guide when necessary.



Standard height



At the intake side: 19.8～20.4mm{0.7795～0.8031in}



At the exhaust side: 14.6～15.2mm{0.5748～0.5984in}





Replacement of valve guide

Disassembly of valve guide



Use a special tool to press out the valve guide from the side of combustion chamber.





Assembly of valve guide

1.  Adjust the special tool, enabling the pressed depth L to meet the requirements.



Depth L



Intake side: 19.8～20.4mm{0.7795～0.8031in}



Exhaust side: 14.6～15.2mm{0.5748～0.5984in}

Valve guide tube

Cylinder head

Valve guide tube puller/installer

Valve guide tube

Cylinder head and valve mechanisms

56

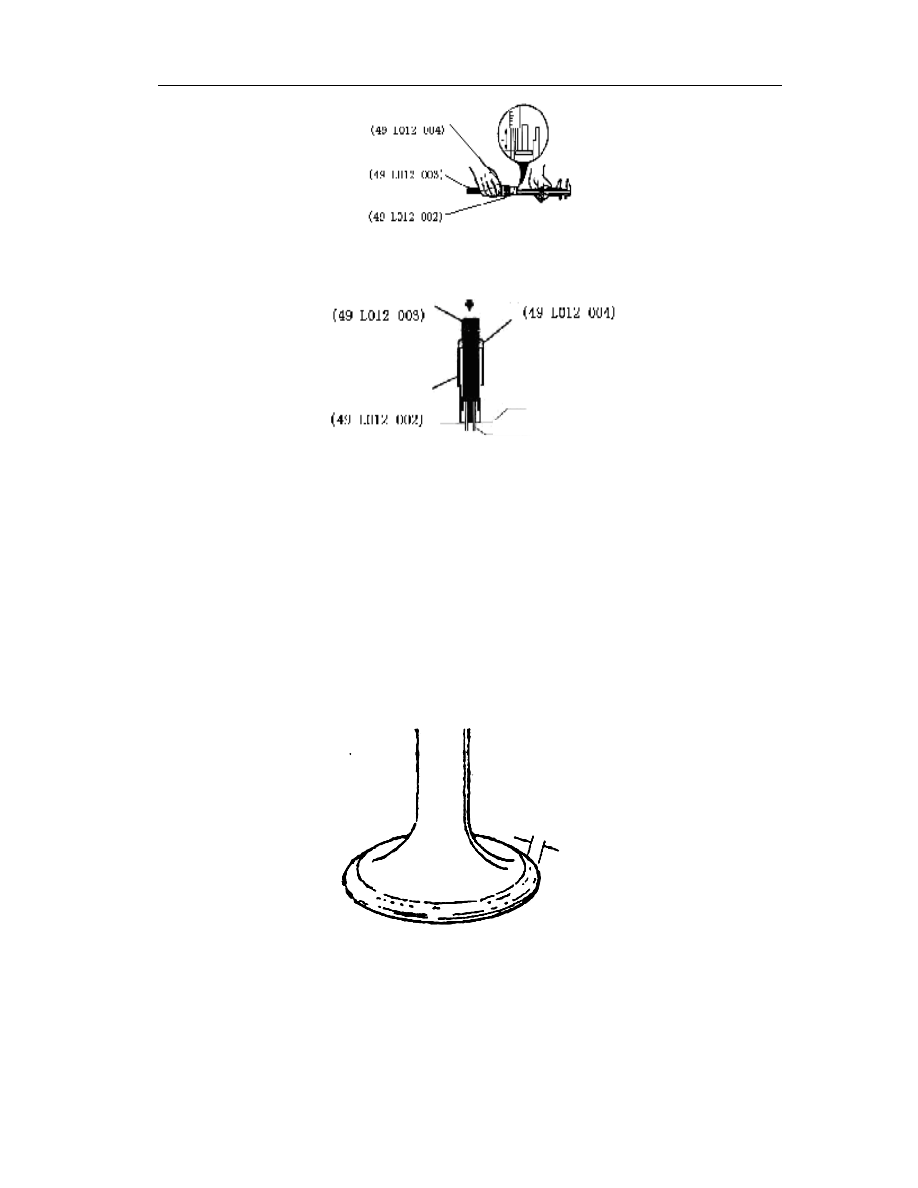

2.  Press in the valve guide from the back of combustion chamber until the special tool gets in

touch with the cylinder head.





3.  Check  whether  the  height  of  valve  guide  meets  the  technique  index(See

——Check  of

Valve Guide).



Standard height:



Intake side: 19.8～20.4mm{0.7795～0.8031in}



Exhaust side: 14.6～15.2mm{0.5748～0.5984in}

Check/repair of valve seat

1.  By use of surface painting method, measure the contact width of valve seat. If necessary,

use a valve seat cutter 44

° to reprocess the surface of valve or valve seat.



Standard width: 0.9～1.3mm{0.035～0.051in}



2.  Check the indentation of valve seat. Measure the extension length of valve rod (size: L).

Replace the cylinder head when necessary.



Standard size L



Intake:44.07～44.67mm{1.7350～1.7587in}



Exhaust:44.07～44.67mm{1.7350～1.7587in}

Special tool

Special tool

Special tool

Special tool

Special tool

Special tool

Contact width of valve seat

Valve guide tube

Cylinder head

Cylinder head and valve mechanisms

57



Check of valve spring

1.  Apply the pressure on the valve spring. Check the spring height. Replace the valve spring

when necessary



Pressure: 203～225N{20.71～22.95kgf, 45.68～50.631bf}



Standard height: 38.8mm {1.528in}



2.  Measure the perpendicularity of valve spring. If the perpendicularity exceeded the

standard, replace the valve spring.



Max. perpendicularity of valve spring: 1.86mm {0.073in}



Cylinder head and valve mechanisms

58

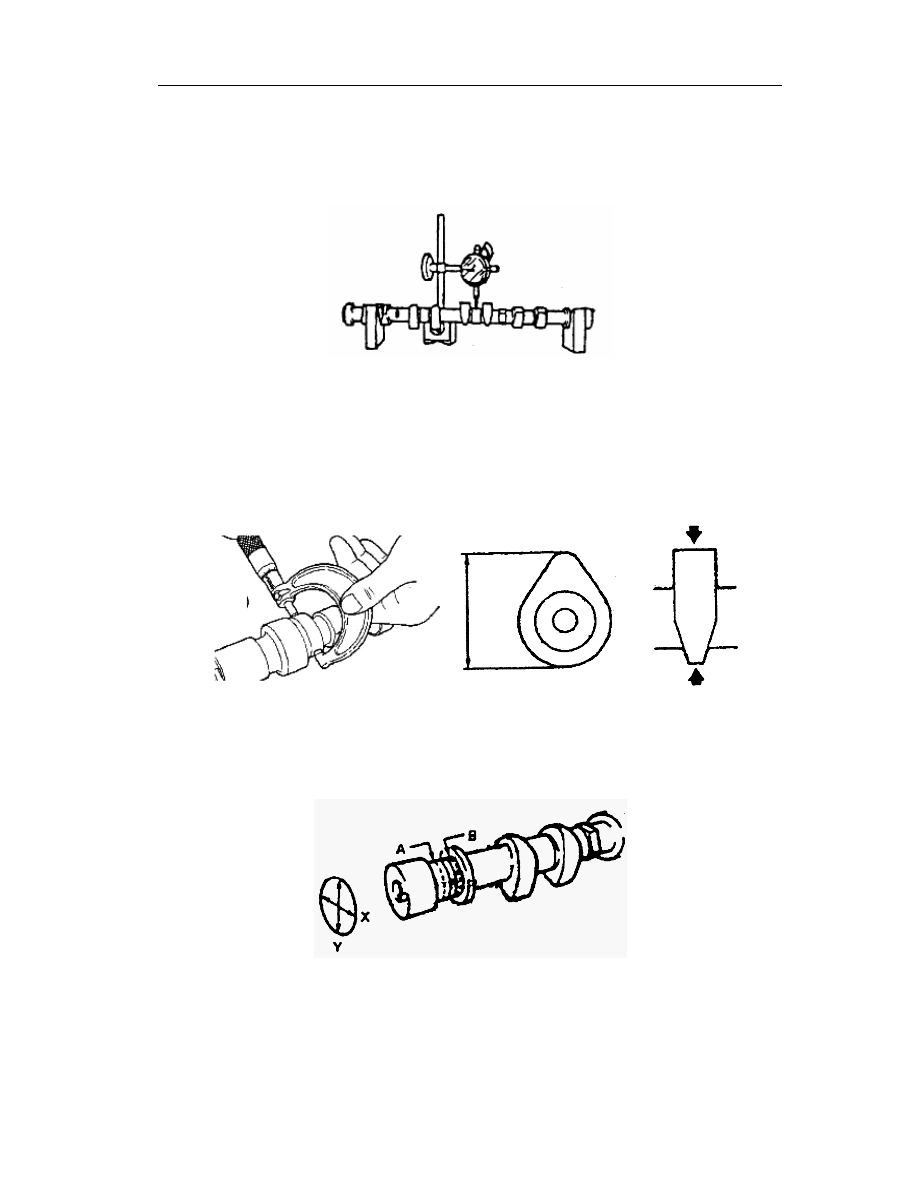

Check of spring

1.  Place the journals of camshafts No. 1 and 5 on the V-block, measure the radius run-out of

camshaft. Replace the camshaft when necessary.



Radius run-out: 0.03mm {0.0012in}



2.  Measure the height of two convexes as shown in Fig. Replace the camshaft when

necessary.



Standard height



Intake side: 43.81mm{1.7248in}; Exhaust side: 43.78mm {1.7236in}



Min.height



Intake side: 43.61mm{1.7169in}; Exhaust side: 43.58mm {1.7157in}





3.  Measure the journal diameters at two points of A and B shown in Fig, respectively in the

directions X and Y, replace the camshaft when necessary.



Standard diameter: 25.940～25.965mm{1.0213～1.0222in}



Min.diameter: 25.910mm{1.0201in}



4.  Remove the tappet and measure the journal clearance of camshaft according to the

method shown as below:

(1)   Wipe out all oil on/in the journal and bearing seat.

(2)   Contain the camshaft into the bearing seat.

(3)  As shown in the following figure, cut the clearance gauge of plastic line into the size
