Крутящий момент для прокрутки двигателя (без

установленного венца дифференциала) должен
быть: 0,16-0,20 daNm.

ПРИМЕЧАНИЕ: В ТОМ СЛУЧАЕ, ЕСЛИ КРУТЯЩИЙ МОМЕНТ
ШЕСТЕРНИ ОТЛИЧАЕТСЯ ОТ ЗНАЧЕНИЙ, ПРИВЕДЕННЫХ

ВЫШЕ, ЗАМЕНИТЕ РЕГУЛИРОВОЧНУЮ ШАЙБУ НА
ХВОСТОВИКЕ ШЕСТЕРНИ ДИФФЕРЕНЦИАЛЬНОЙ ПЕРЕДАЧИ.

•

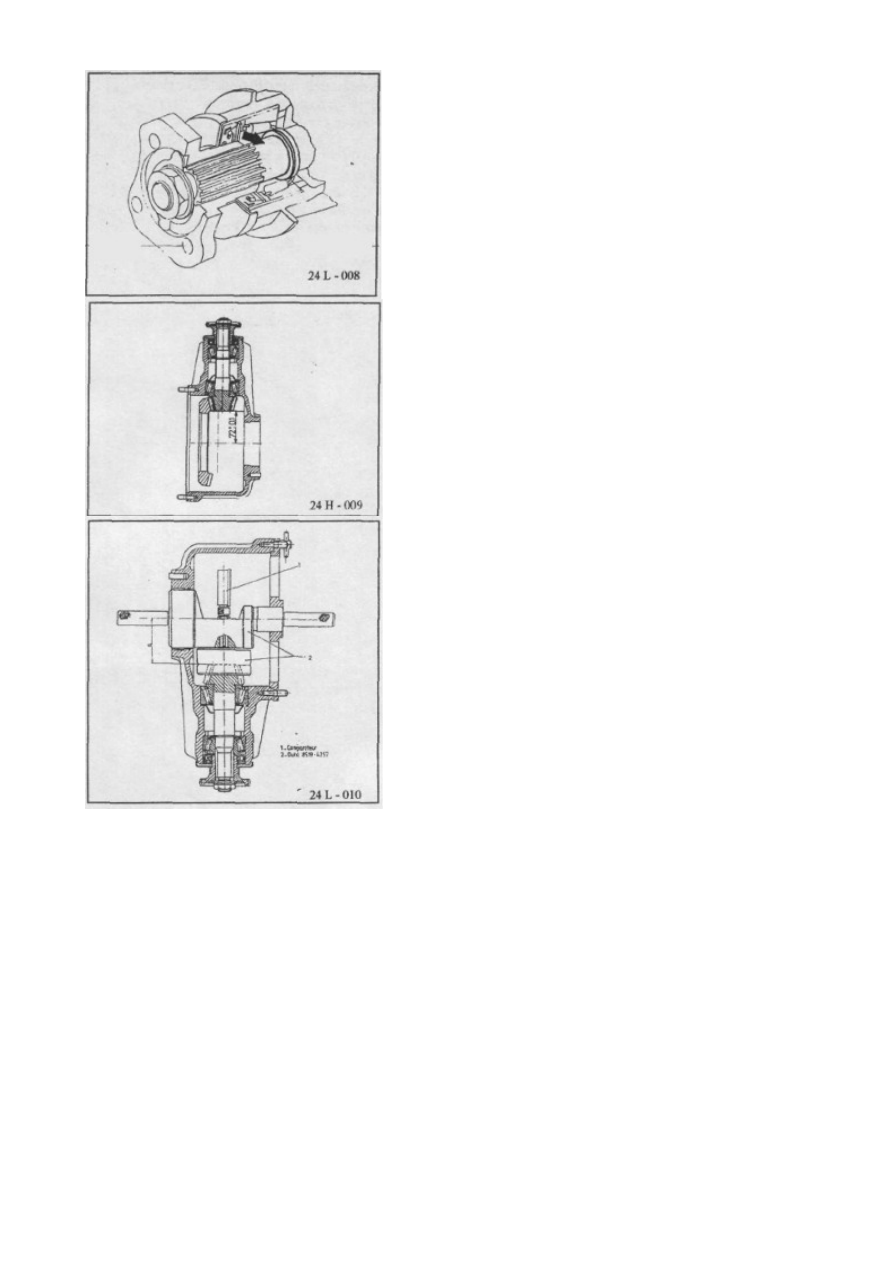

Проверьте расстояние до центра зубчатой

передачи при помощи приспособления 8519-
4257.

a. Установите регулировочную часть проверочного

приспособления на головку шестерни зубчатой
передачи.

b. Установите один конец проверочного

приспособления в отверстие для подшипника, а

его другой конец зафиксируйте винтами в
месте установки основной крышки

дифференциала.

c. Расстояние должно составлять 72 мм.

ПРИМЕЧАНИЕ:

•

В ТОМ СЛУЧАЕ, ЕСЛИ РАЗМЕРЫ БЛОКА КОНУСА ОТЛИЧАЮТСЯ ОТ РАЗМЕРОВ 72 +/-0,1 ММ

БОЛЕЕ ЧЕМ НА ±0,25 ММ, ТО ТАКОЕ ОТКЛОНЕНИЕ ОТМЕЧАЕТСЯ В СОТЫХ НА ЛИЦЕВОЙ ЧАСТИ
ШЕСТЕРНИ.

•

ПРИ ОТКЛОНЕНИИ ПОДГОНОЧНЫЙ РАЗМЕР ДЛЯ КОРПУСА РАССЧИТЫВАЕТСЯ КАК: 72 "+" ИЛИ
"-"ОТКЛОНЕНИЕ

+0

-0,1

.

При отклонении вертикального размера демонтируйте шестерню зубчатой передачи и
замените регулировочную. шайбу, установленную на торце шестерни зубчатой передачи.

ВНИМАНИЕ:

ПРИ ЗАМЕНЕ РЕГУЛИРОВОЧНОЙ ШАЙБЫ КОНУСНОГО
РАССТОЯНИЯ ПОДБЕРИТЕ ДРУГУЮ РЕГУЛИРОВОЧНУЮ

ШАЙБУ ТАК, ЧТОБЫ ОБЕСПЕЧИТЬ НЕОБХОДИМЫЙ ЛЮФТ
ПОДШИПНИКОВ. (ДЛЯ ТОГО ЧТОБЫ ПРОВЕРИТЬ ЛЮФТ,

ПРОВЕРНИТЕ ШЕСТЕРНЮ ЗУБЧАТОЙ ПЕРЕДАЧИ.)

•

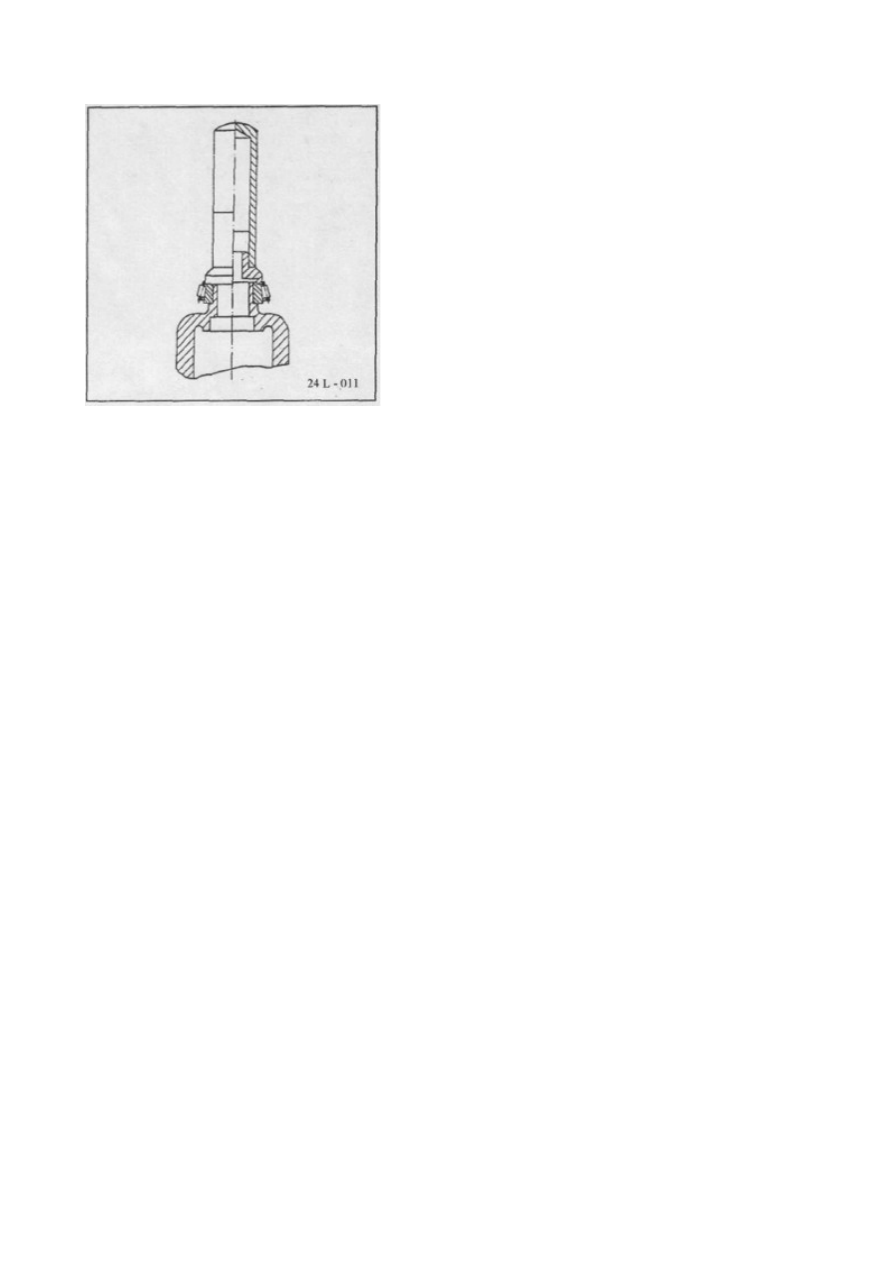

Запрессуйте внешнее кольцо подшипника в

коробку звездообразного сателлита
дифференциала при помощи извлекающего

пробойника 7855-4099.

•

Установите игольчатые втулки в крышки.

ВНИМАНИЕ:
ПРИ ЗАПРЕССОВКЕ ПРИЛАГАЙТЕ УСИЛИЕ ТОЛЬКО К МАРКИРОВАННОЙ ЛИЦЕВОЙ ЧАСТИ ВТУЛКИ.

•

Запрессуйте внешние кольца подшипников в отверстия для гаек.

•

В корпус установите гайку со стороны, противоположной основной крышке

дифференциала привода.

•

Закрутите вторую гайку основной крышки дифференциала привода.

•

После установки коробки звездообразных сателлитов в корпус дифференциала
установите основную крышку в сборе с гайками.

•

Затяните гайки. Зубчатое зацепление между звездообразным сателлитом и венцом
должно легко проворачиваться и не иметь заеданий.

Крутящий момент вращения звездообразного сателлита при полностью собранном блоке

дифференциала не должен превышать 2,5-3,5 daNm.

ПРИМЕЧАНИЕ:
ДЛЯ ТОГО ЧТОБЫ УБЕДИТЬСЯ В ПРАВИЛЬНОСТИ ВЫПОЛНЕНИЯ РЕГУЛИРОВКИ ДАЙТЕ ВРЕМЯ НА

ПРИРАБОТКУ ЧАСТЕЙ И ПРОВЕРЬТЕ "КОНТАКТНЫЙ СЛЕД" МЕЖДУ ЗУБЦАМИ ДВУХ ЧАСТЕЙ ЗУБЧАТОЙ
ПЕРЕДАЧИ, ЗВЕЗДООБРАЗНОГО САТЕЛЛИТА И ВЕНЦА ДИФФЕРЕНЦИАЛА.

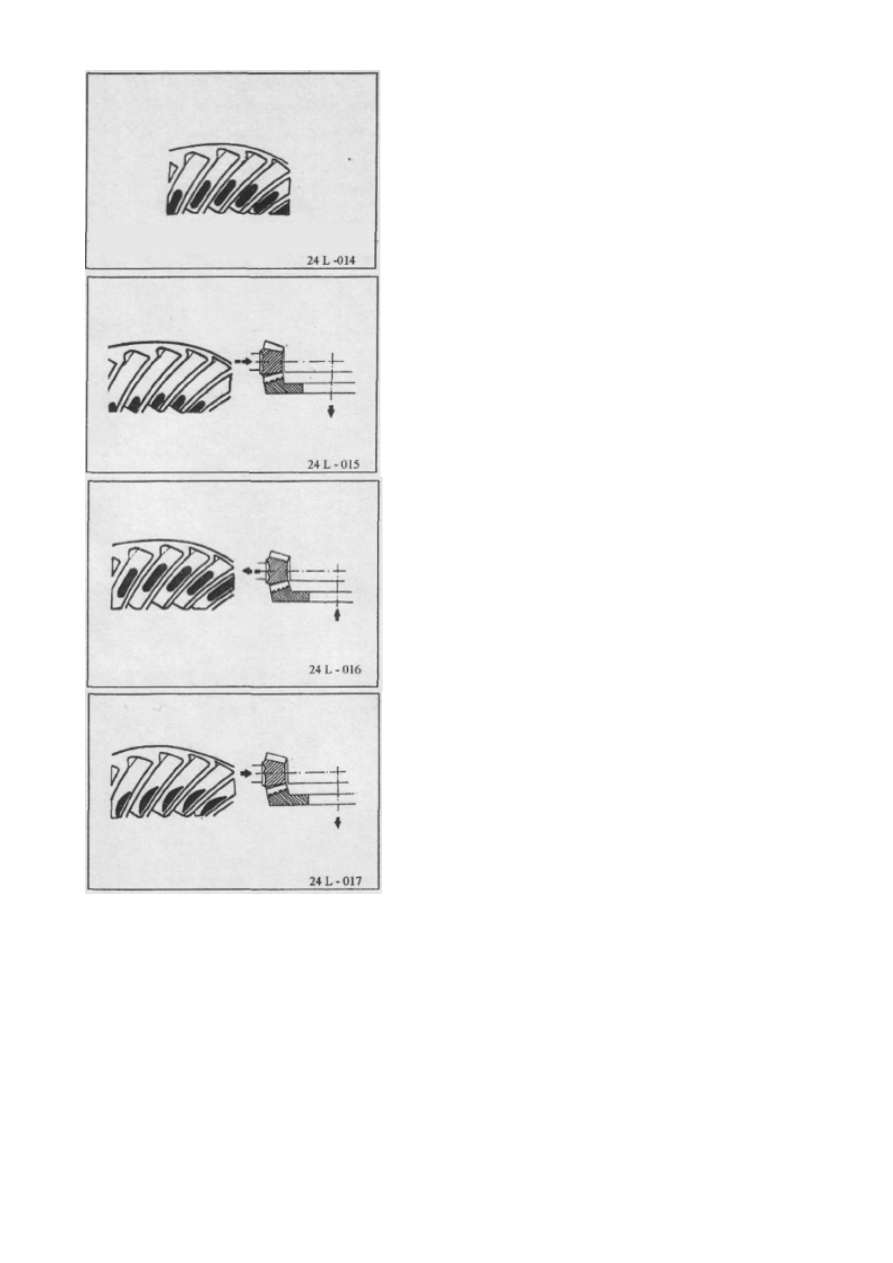

Возможные варианты "контактного следа" и

порядок настройки зацепления.
ПРАВИЛЬНЫЙ КОНТАКТ

НЕДОСТАТОЧНЫЙ ЗАЗОР

Для настройки правильного зацепления сместите
венец (корректировка зацепления в продольном

направлении) и, если необходимо, проверните
звездообразную шестерню.

ИЗБЫТОЧНЫЙ ЗАЗОР

Для того чтобы настроить правильное зацепление
подайте венец к шестерне. При необходимости

отсоедините шестерню от венца.

ШЕСТЕРНЯ РАСПОЛОЖЕНА СЛИШКОМ ДАЛЕКО ОТ ВЕНЦА

"Контактный след" расположен в верхней части
зубцов. Для того чтобы сместить "контактный

след" вниз, подайте шестерню к венцу, а для
настройки правильного продольного контакта

подайте венец в сторону от шестерни.

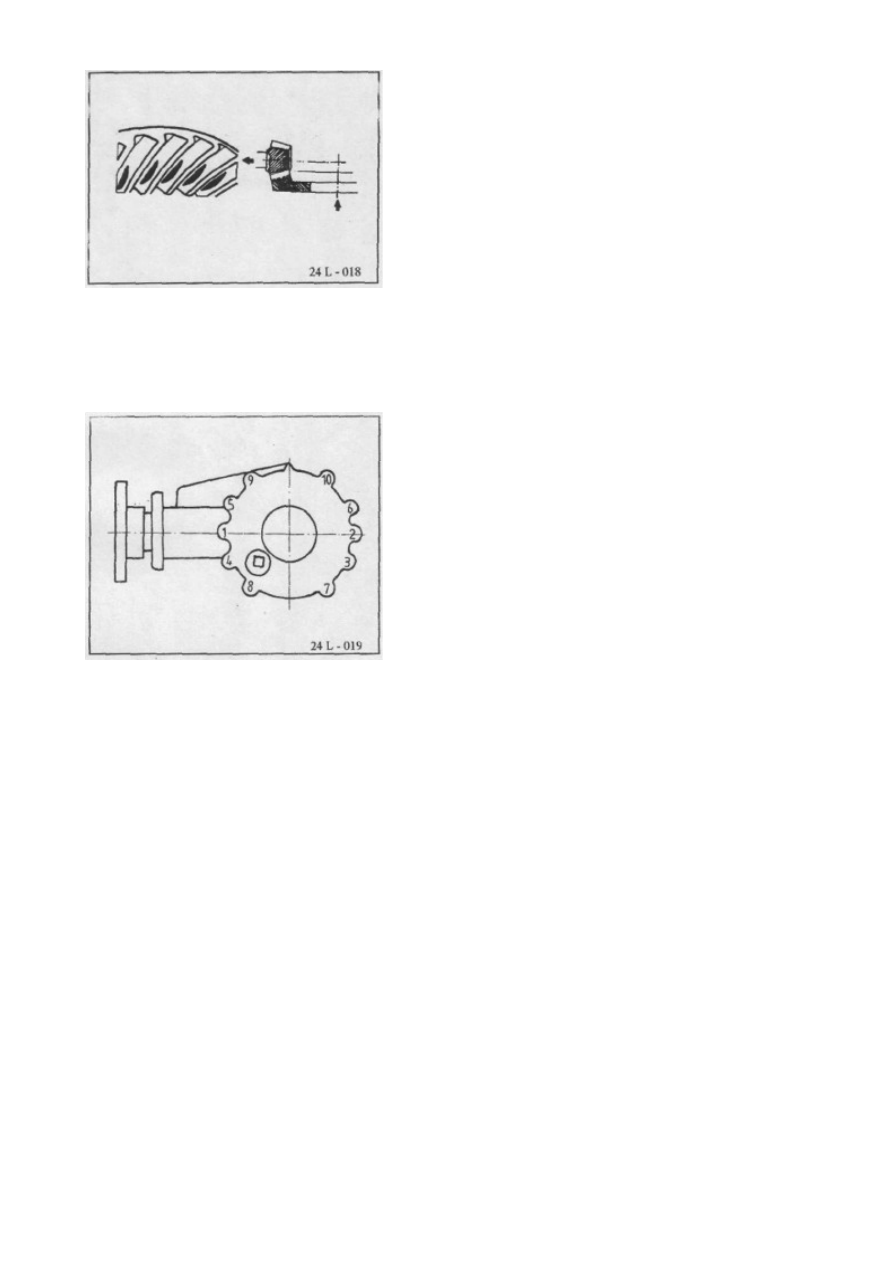

ШЕСТЕРНЯ РАСПОЛОЖЕНА СЛИШКОМ БЛИЗКО К ВЕНЦУ
"Контактный след" расположен в нижней части

зубцов.
Для того чтобы сместить "контактный след"

вверх, подайте шестерню в сторону от венца, а
для настройки правильного продольного контакта

подайте венец по направлению к шестерне.

ПРИМЕЧАНИЕ:

•

НАСТРОЙКА ЗАЦЕПЛЕНИЯ В ПРОДОЛЬНОМ НАПРАВЛЕНИИ ВЫПОЛНЯЕТСЯ ЗА СЧЕТ СМЕЩЕНИЯ
ВЕНЦА.

•

НАСТРОЙКА ПРИ СЛИШКОМ ВЫСОКОМ ЗАЦЕПЛЕНИИ С ЗУБЦАМИ ВЫПОЛНЯЕТСЯ ЗА СЧЕТ СМЕЩЕНИЯ
ЗВЕЗДООБРАЗНОГО САТЕЛЛИТА.

•

Окончательно затяните винты основной крышки

в порядке, показанном на рисунке.

•

Установите опоры на корпус дифференциала и

зафиксируйте гроверные гайки стопорными
шайбами, которые следует установить

одновременно с винтами.

ПРИМЕЧАНИЕ: ЗАФИКСИРУЙТЕ ВИНТЫ ПРИ ПОМОЩИ
FIXAMED.

М. ЗАДНИЙ МОСТ
1. ТЕХНИЧЕСКИЕ ДАННЫЕ
2. МОМЕНТЫ ЗАТЯЖКИ
3. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ
4. ПРОВЕРКИ, ВЫПОЛНЯЕМЫЕ НА АВТОМОБИЛЕ
5. ПОРЯДОК РЕМОНТА ЗАДНЕГО МОСТА
6. БЛОКИРУЮЩИЙСЯ ДИФФЕРЕНЦИАЛ ЗАДНЕГО МОСТА

1. ТЕХНИЧЕСКИЕ ДАННЫЕ

Тип:

с планетарными полуосями, полностью разгруженными за счет изгибающего момента

Диаметр барабана (мм):

280 (ARO 24); 300 (ARO 324; 330)

Колея (мм): 1475 (ARO 24); 1525 (ARO 324, 330)

Масса вала без смазки (кг):

110

Тип дифференциала:

простой или блокирующийся, конический дифференциал с валами,

сходящимися под углом 90

0

, планетарными зубчатыми шестернями и коническими

сателлитами с прямыми зубцами.

•

Передаточное число дифференциала:

-4,125:1(33/8)

o

-3,72:1(41/11)

•

Смазка: T90EP2 oil или эквивалентная SAE 90.

•

Емкость картера (л):

-1,7

2. МОМЕНТЫ ЗАТЯЖКИ

•

Гайки крепления дифференциала на кожухе задней полуоси

-25±2,5

•

Болты крепления планетарного вала на втулке

-25±2

•

Болты крепления барабана на втулке

-6...8

•

Болты крепления тормозного цилиндра на тормозном диске

-18 -

20

•

Болты крепления полуподшипников дифференциала

-40±5

•

Болты крепления бандажа дифференциала на корпусе сателлитов

-60+70

•

Винт фиксации вала сателлитов

-16±2

•

Гайка зубчатой передачи

-90 -

110

•

Винт фиксации основания троса стояночного тормоза

-40±2,5

•

Гайки колес

-90±10

•

Пробка слива масла

-27..

.32

•

Заправочная пробка масла

-27..

.32

3. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ

Неисправности при работе заднего моста

ШУМЫ

ПЕРЕГРЕВ МОСТА

ТЕЧЬ СМАЗКИ

Недостаточное количество

смазки

Низкий уровень смазки

Высокий уровень смазки

Неверная настройка зазора

между шестерней и венцом

Неверный тип смазки

Уплотнительные кольца

изношены

Износ зубцов шестерен

Слишком тугие подшипники

Засорен воздушный клапан

Подшипники изношены

Значительный износ

шестерен

Треснул кожух полуоси

4. ПРОВЕРКИ, ВЫПОЛНЯЕМЫЕ НА АВТОМОБИЛЕ

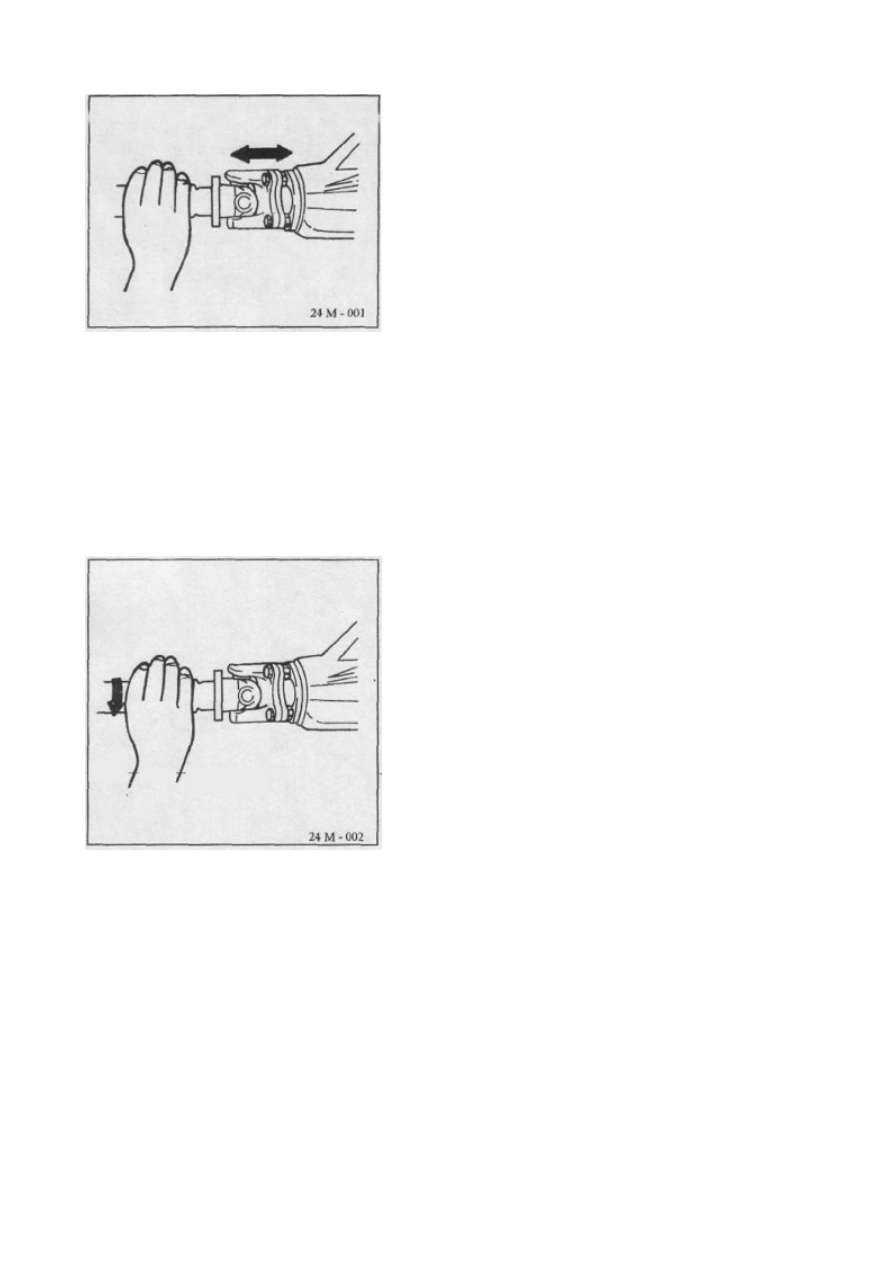

ПРОВЕРКА ЛЮФТА ПОДШИПНИКОВ ШЕСТЕРНИ ЗУБЧАТОЙ
ПЕРЕДАЧИ

•

Для того чтобы проверить люфт подшипников
зубчатой передачи, подайте задний продольный

кардан назад и вперед, как показано на
рисунке.

•

Наличие люфта означает износ подшипников
зубчатой передачи или неверную настройку

зазора.

ПРИМЕЧАНИЕ:
ПЕРЕД ПРОВЕРКОЙ ЛЮФТА ПОДШИПНИКОВ УБЕДИТЕСЬ В ТОМ, ЧТО БОЛТЫ ЗАТЯНУТЫ ПРАВИЛЬНО.

ПРОВЕРКА ОБЩЕГО ЛЮФТА ЗАДНЕГО МОСТА

В том случае, если в корпусе автомобиля есть шумы или вибрации, вызванные
разбалансировкой трансмиссии, замеряйте общий люфт заднего моста, чтобы убедиться в

необходимости демонтажа дифференциала.

•

Установите рычаг раздаточной коробки в нейтральное положение (положение "0").

ПРИМЕЧАНИЕ:

УСТАНОВИТЕ СТОЯНОЧНЫЙ ТОРМОЗ В ВЕРХ (ЗАДНИЕ КОЛЕСА ЗАБЛОКИРОВАНЫ).

•

Проверните кардан по часовой стрелке до

упора и отметьте его положение метками на
фланце и корпусе дифференциала, как показано

на рисунке.
