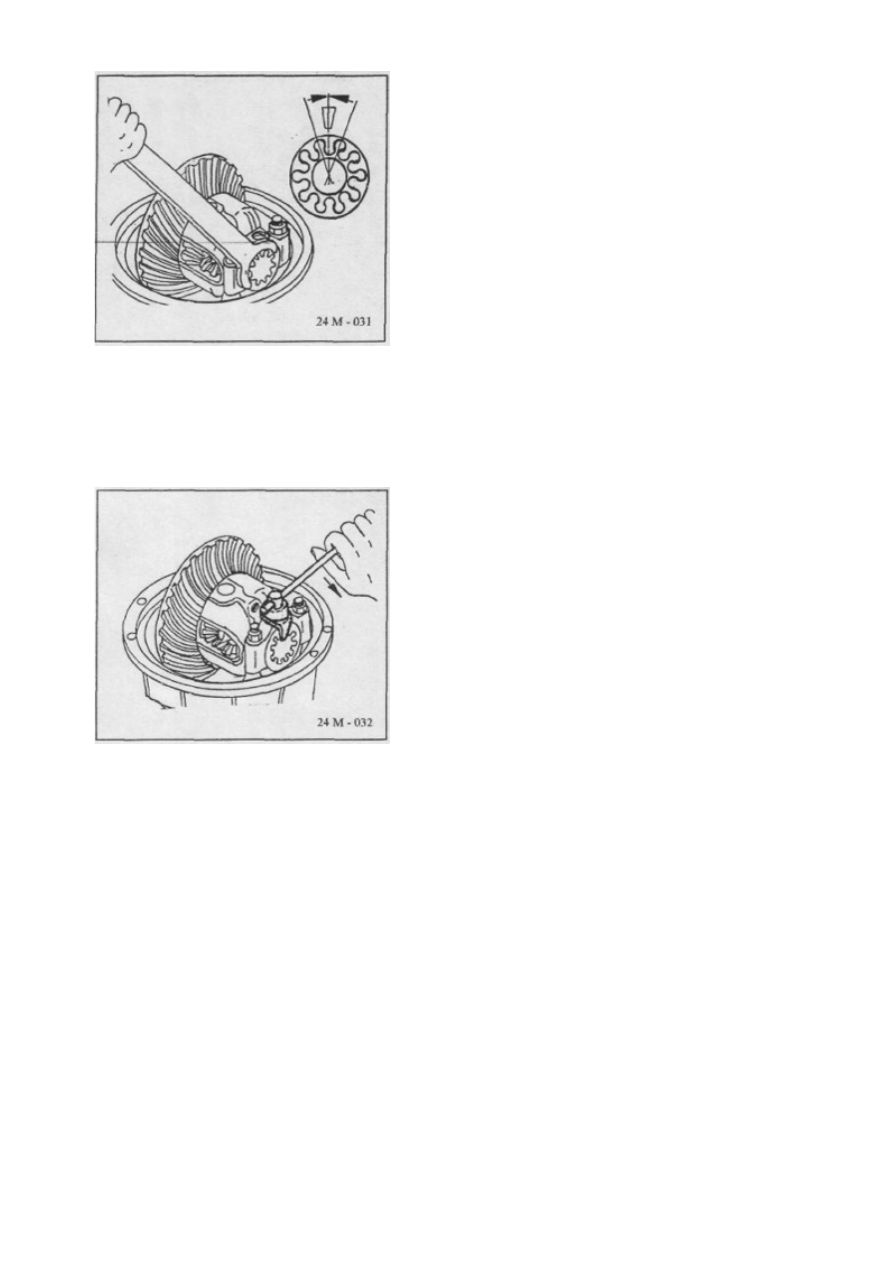

Пример 1: − для значения G1, считанному по циферблатному индикатору, G1=+0,8 мм. − рассчитанная толщина: H1=2,6-G1=2,6-0,8=1,8 мм. Пример 2: − для значения G2, считанному по циферблатному индикатору, G2=+0,95 мм. − рассчитанная толщина: H2=2,6-G2=2,6-(-0,95)=3,55 мм. Пример 3: − для значения G3, считанному по циферблатному индикатору, G3=0 мм. − рассчитанная толщина: H3=2,6-G3=2,6-0=2,6 мм. • Затяните гайку "3". • В том случае, если усилие при вращении шестерни ПОРЯДОК РЕГУЛИРОВКИ ЗАЗОРА МЕЖДУ ШЕСТЕРНЕЙ И ВЕНЦОМ • Установите собранную коробку со звездообразными сателлитами в корпус. • Установите полуподшипники в соответствии с метками, нанесенными во время демонтажа, установите • Полностью затяните болты полуподшипников венца с усилием 7-0,5 кгс/м 2 , затяните гайку с той же самой стороны, чтобы добиться зазора =0,1 мм. • Полностью затяните винты на той половине корпуса, 2 , затяните гайку, расположенной на противоположной стороне венца. После затяжки зазор 0 относительно друг друга. В том случае, если измеренный зазор отличается от указанных значений, выполните следующее: |
