Vehicle Identification

Vehicle Identification Number (VIN)

This is the legal identifier for your vehicle. It appears on
a plate in the front corner of the instrument panel, on
the driver side. It can be seen through the windshield
from outside the vehicle. The VIN also appears on
the Vehicle Certification and Service Parts labels and
the certificates of title and registration.

Engine Identification

The eighth character in the VIN is the engine code. This
code helps identify the vehicle’s engine, specifications,
and replacement parts. See “Engine Specifications”
under Capacities and Specifications on page 5-109 for
your vehicle’s engine code.

Service Parts Identification Label

This label is on the spare tire cover. It is very helpful if
you ever need to order parts. The label has the
following information:

•

Vehicle Identification Number (VIN)

•

Model designation

•

Paint information

•

Production options and special equipment

Do not remove this label from the vehicle.

Electrical System

Add-On Electrical Equipment

Notice: Do not add anything electrical to the vehicle
unless you check with your dealer/retailer first. Some
electrical equipment can damage the vehicle and the
damage would not be covered by the vehicle’s
warranty. Some add-on electrical equipment can
keep other components from working as they should.

Add-on equipment can drain the vehicle battery, even if
the vehicle is not operating.

The vehicle has an airbag system. Before attempting to
add anything electrical to the vehicle, see Servicing
Your Airbag-Equipped Vehicle on page 1-72.

5-100

Power Windows and Other Power
Options

Circuit breakers in the rear fuse block protect the power
windows and other power accessories. When the
current load is too heavy, the circuit breaker opens and
closes, protecting the circuit until the problem is fixed
or goes away.

Fuses and Circuit Breakers

The wiring circuits in your vehicle are protected from
short circuits by a combination of fuses and circuit
breakers. This greatly reduces the chance of fires
caused by electrical problems.

Look at the silver-colored band inside the fuse. If the
band is broken or melted, replace the fuse. Be sure you
replace a bad fuse with a new one of the identical
size and rating.

You will find a fuse puller clipped in both of the fuse
blocks. Snap the wide end of the fuse puller at the side
indentations and pull the fuse out.

The MaxiFuses are located in two fuse blocks, one
located in the engine compartment on the passenger’s
side and the other under the rear seat on the driver’s
side. If a MaxiFuse should blow, have your vehicle
serviced by your dealer/retailer immediately.

Underhood Fuse Block

The underhood fuse block is located on the passenger
side of the engine compartment. Remove the fuse
cover and secondary service cover to access the
fuse block.

Notice: Spilling liquid on any electrical components
on the vehicle may damage it. Always keep the
covers on any electrical component.

5-101

Fuses

Usage

1

Engine Control Module (ECM),
Crank

2

Fuel Injectors Odd

3

Fuel Injectors Even

Fuses

Usage

4

Air Conditioning Clutch

5

Air Injection Reactor (AIR) Solenoid

6

Oxygen Sensor

5-102

Fuses

Usage

7

Emission Device

8

Transmission, Ignition 1

9

Engine Control Module (ECM),
Powertrain Control Module (PCM)

10

Climate Control System, Instrument
Panel Cluster Ignition 1

11

Airbag System

12

Horn

13

Windshield Wiper

14

Fog Lamps

15

Right High-Beam Headlamp

16

Left High-Beam Headlamp

17

Left Low-Beam Headlamp

18

Right Low-Beam Headlamp

19

Windshield Washer Pump Motor

20

Left Front Cornering Lamp

21

Right Front Cornering Lamp

22

Air Pump (J-Case)

23

Antilock Brake System (ABS)
(J-Case)

Fuses

Usage

24

Starter (J-Case)

25

Antilock Brake System (ABS)
Motor (J-Case)

26

Cooling Fan 2 (J-Case)

27

Cooling Fan 1 (J-Case)

28

Windshield Washer Heater (J-Case)

Relays

Usage

29

Powertrain

30

Starter

31

Cooling Fan 2

32

Cooling Fan 3

33

Cooling Fan 1

34

Air Conditioning Clutch

35

Air Injection Reactor (AIR) Solenoid

36

Ignition

37

Air Pump

5-103

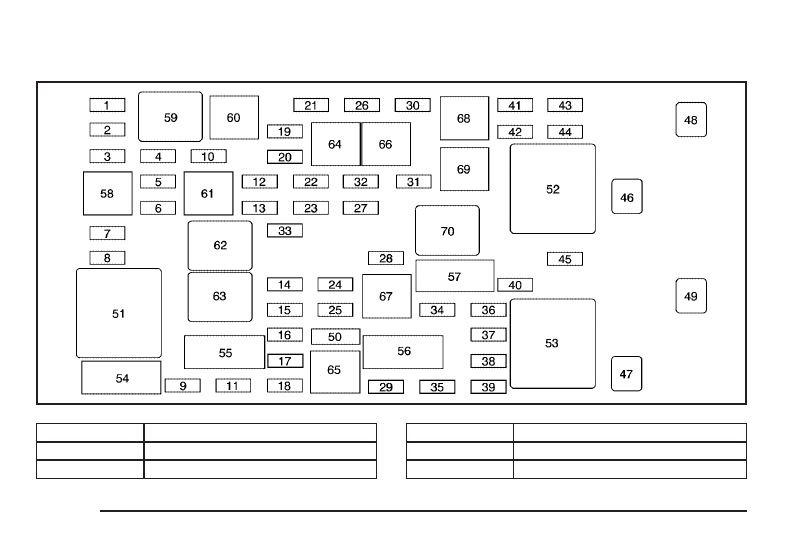

Rear Underseat Fuse Block

The rear fuse block is located under the rear seat on
the driver side. The rear seat cushion must be removed
to access the rear fuse block.

Removing the Rear Seat Cushion

Notice: If you touch the exposed wires with the
metal on the seat cushion, you could cause a short
that could damage the battery and or wires. Avoid
contact between the rear seat and the fuse center
whenever you remove or reinstall the rear seat.
Do not remove covers from any of the covered parts,
and do not store anything under the seats.

To remove the rear seat cushion, do the following:

1. Pull up on the front of the cushion to release the

front hooks.

2. Pull the cushion up and out toward the front of the

vehicle.

To access the fuse block, pull out and lift up on the
cover latch, located at the end of the fuse block, near
the battery cable.

5-104

To reinstall the rear seat cushion, do the following:

{

CAUTION:

A safety belt that is not properly routed through the
seat cushion or is twisted will not provide the
protection needed in a crash. If the safety belt has
not been routed through the seat cushion at all, it
will not be there to work for the next passenger. The
person sitting in that position could be badly injured.
After reinstalling the seat cushion, always check to
be sure that the safety belts are properly routed and
are not twisted.

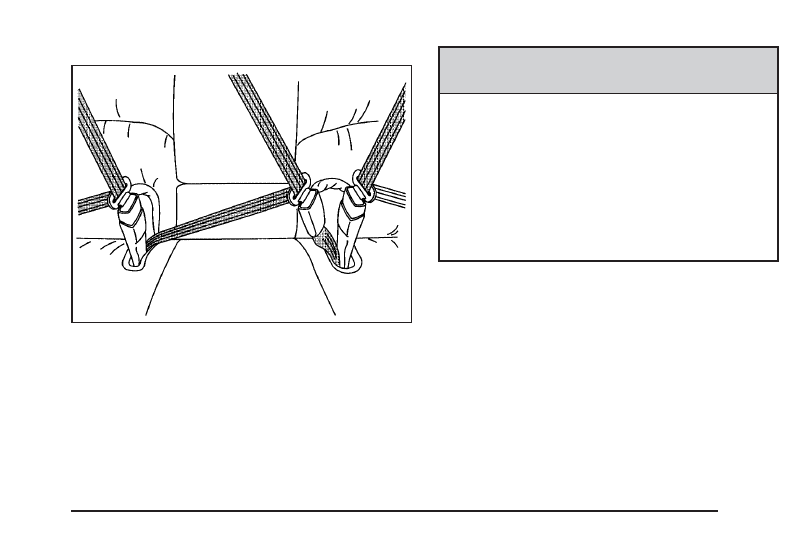

1. Buckle the center passenger position safety belt,

then route the safety belts through the proper slots
in the seat cushion. Do not let the safety belts get
twisted.

2. Slide the rear of the cushion up and under the

seatback so the rear-locating guides hook into the
wire loops on the back frame.

3. With the seat cushion lowered, push rearward and

then press down on the seat cushion until the spring
locks on both ends engage.

4. Check to make sure the safety belts are properly

routed and that no portion of any safety belt is
trapped under the seat. Also make sure the seat
cushion is secured.

5-105

Fuses

Usage

1

Fuel Pump

2

Left Park Lamp

Fuses

Usage

3

Not Used

4

Right Park Lamp

5-106

Fuses

Usage

5

Engine Control Module
(ECM)/Transmission Control
Module (TCM)

6

Memory Module

7

Not Used

8

Steering Wheel Illumination

9

Front Heated/Cooled Seat Module

10

Run 2 - Heated/Cooled Seats,
Heated Washer Fluid

11

Not Used

12

RPA Module

13

PASS-Key

®

III System

14

Unlock/Lock Module

15

Magnetic Ride Control

16

Daytime Running Lamps (DRL)

17

Sunroof

18

Body Control Module (BCM) Dim

19

Body Control Module (BCM)

20

Run 1-Heated Steering Wheel

Fuses

Usage

21

Ignition Switch

22

Driver Door Module

23

Not Used

24

Electronic Leveling Control Module

25

Body Control Module
(Left Turn Signal)

26

Cigarette Lighter, Auxiliary Power
Outlet

27

Not Used

28

Retained Accessory Power 1 (RAP)

29

Passenger Door Module

30

Sensing and Diagnostic Module

31

Accessory Power Outlets

32

Body Control Module (BCM)
(Inadvertent)

33

Retained Accessory Power 2 (RAP)

34

CanisterVent Solenoid

35

Body Control Module (Courtesy)

36

Body Control Module
(Right Turn Signal)

5-107

Fuses

Usage

37

Trunk Release

38

Amplifier, Radio

39

Body Control Module (CHMSL)

40

Body Control Module

41

Not Used

42

OnStar

®

Module

43

Body Modules

44

Radio

45

Not Used

46

Rear Defogger (J-Case)

47

Electronic Leveling Control
Compressor (J-Case)

48

Blower (J-Case)

49

Not Used

Resistor

Usage

50

Terminating Resistor

Relays

Usage

51

Not Used

52

Rear Defogger

53

Electronic Leveling Control
Compressor

Relays

Usage

58

Park Lamps

59

Fuel Pump

60

Not Used

61

Not Used

62

Unlock

63

Lock

64

Run

65

Daytime Running Lamps

66

Not Used

67

Trunk Release

68

Not Used

69

Not Used

70

Retained Accessory Power (RAP)

Circuit

Breakers

Usage

54

Right Front Seat

55

Left Front Power Seat

56

Power Windows

57

Power Tilt Steering Wheel

5-108

Capacities and Specifications

The following approximate capacities are given in English and metric conversions. See Recommended Fluids and
Lubricants on page 6-12 for more information.

Application

Capacities

English

Metric

Air Conditioning Refrigerant R134a

For the air conditioning system refrigerant charge

amount, see the refrigerant caution label located

under the hood. See your dealer/retailer for more

information.

Engine Cooling System

3.9L V6 Engine

9.7 qt

9.2 L

4.6L V8 Engine

12.7 qt

12.0 L

Engine Oil with Filter

3.9L V6 Engine

4.0 qt

3.8 L

4.6L V8 Engine

7.4 qt

7.0 L

Fuel Tank

3.9L Engine (with NU6 emissions)

18.3 gal

69.3 L

3.9L Engine (without NU6 emissions)

18.6 gal

70.4 L

4.6L Engines sold new in all states

18.6 gal

70.4 L

5-109

Application

Capacities

English

Metric

Transmission Fluid - Drain and Refill

3.9L V6 Engine

7.4 qt

7.0 L

4.6L V8 Engine

7.4 qt

7.0 L

Wheel Nut Torque

100 lb ft

140

Y

All capacities are approximate. When adding, be sure to fill to the approximate level, as recommended in this
manual. Recheck fluid level after filling.

Engine Specifications

Engine

VIN Code

Transmissions

Spark Plug Gap

3.9L V6 Engine

1

Automatic

0.040 in (1.01 mm)

3.9L V6 Engine

M

Automatic

0.040 in (1.01 mm)

4.6L V8 Engine

9

Automatic

0.050 in (1.27 mm)

5-110

Maintenance Schedule ......................................6-2

Introduction ...................................................6-2
Maintenance Requirements ..............................6-2
Your Vehicle and the Environment ....................6-2
Using the Maintenance Schedule ......................6-3
Scheduled Maintenance ...................................6-4
Additional Required Services ............................6-6
Maintenance Footnotes ...................................6-7

Owner Checks and Services ............................6-8
At Each Fuel Fill ............................................6-9
At Least Once a Month ...................................6-9
At Least Once a Year ...................................6-10
Recommended Fluids and Lubricants ...............6-12
Maintenance Replacement Parts .....................6-13
Engine Drive Belt Routing ..............................6-14
Maintenance Record .....................................6-15

Section 6

Maintenance Schedule

6-1

Maintenance Schedule

Introduction

Important: Keep engine oil at the proper level and
change as recommended.

Have you purchased the GM Protection Plan? The Plan
supplements the vehicle warranties. See the Warranty
and Owner Assistance booklet or your dealer/retailer
for details.

Maintenance Requirements

Notice: Maintenance intervals, checks, inspections,
replacement parts, and recommended fluids and
lubricants as prescribed in this manual are necessary
to keep this vehicle in good working condition.
Any damage caused by failure to follow scheduled
maintenance might not be covered by the vehicle
warranty.

Your Vehicle and the Environment

Proper vehicle maintenance not only helps to keep
the vehicle in good working condition, but also helps
the environment. All recommended maintenance is
important. Improper vehicle maintenance can even affect
the quality of the air we breathe. Improper fluid levels or
the wrong tire inflation can increase the level of emissions
from the vehicle. To help protect the environment, and to
keep the vehicle in good condition, be sure to maintain
the vehicle properly.

6-2

Using the Maintenance Schedule

We want to help keep this vehicle in good working
condition. But we do not know exactly how you will drive
it. You might drive very short distances only a few times
a week. Or you might drive long distances all the time in
very hot, dusty weather. You might use the vehicle in
making deliveries. Or you might drive it to work, to do
errands, or in many other ways.

Because of all the different ways people use their
vehicles, maintenance needs vary. You might need
more frequent checks and replacements. So please
read the following and note how you drive. If you have
any questions on how to keep the vehicle in good
condition, see your dealer/retailer.

This schedule is for vehicles that:

•

carry passengers and cargo within recommended
limits on the Tire and Loading Information label.
See Loading the Vehicle on page 4-18.

•

are driven on reasonable road surfaces within legal
driving limits.

•

use the recommended fuel. See Gasoline Octane
on page 5-6.

The services in Scheduled Maintenance on page 6-4
should be performed when indicated. See Additional
Required Services on page 6-6 and Maintenance
Footnotes on page 6-7 for further information.

{

CAUTION:

Performing maintenance work on a vehicle can be
dangerous. In trying to do some jobs, you can be
seriously injured. Do your own maintenance work
only if you have the required know-how and the
proper tools and equipment for the job. If you
have any doubt, see your dealer/retailer to have
a qualified technician do the work. See Doing
Your Own Service Work on page 5-4.

Some maintenance services can be complex. So, unless
you are technically qualified and have the necessary
equipment, have your dealer/retailer do these jobs.

When you go to your dealer/retailer for service, trained
and supported service technicians will perform the
work using genuine parts.

To purchase service information, see Service
Publications Ordering Information on page 7-16.

Owner Checks and Services on page 6-8 tells what
should be checked, when to check it, and what can easily
be done to help keep the vehicle in good condition.

6-3

The proper replacement parts, fluids, and lubricants to
use are listed in Recommended Fluids and Lubricants
on page 6-12 and Maintenance Replacement Parts
on page 6-13. When the vehicle is serviced, make
sure these are used. All parts should be replaced
and all necessary repairs done before you or anyone
else drives the vehicle. We recommend the use of
genuine parts from your dealer/retailer.

Scheduled Maintenance

When the CHANGE ENGINE OIL SOON message
displays in the Driver Information Center (DIC), service
is required for the vehicle. Have the vehicle serviced as
soon as possible within the next 600 miles (1 000 km).
It is possible that, if driving under the best conditions,
the engine oil life system may not indicate that vehicle
service is necessary for over a year. However, the engine
oil and filter must be changed at least once a year and at
this time the system must be reset. Your dealer/retailer
has trained service technicians who will perform this
work using genuine parts and reset the system.

If the engine oil life system is ever reset accidentally,
service the vehicle within 3,000 miles (5 000 km) since
the last service. Remember to reset the oil life system
whenever the oil is changed. See Engine Oil Life System
on page 5-20 for information on the Engine Oil Life
System and resetting the system.

When the CHANGE ENGINE OIL SOON message
appears, certain services, checks, and inspections
are required. Required services are described in the
following for “Maintenance

I

” and “Maintenance

II

.”

Generally, it is recommended that the first service be
Maintenance

I

, the second service be Maintenance

II

,

and then alternate Maintenance

I

and Maintenance

II

thereafter. However, in some cases, Maintenance

II

may be required more often.

Maintenance

I

— Use Maintenance

I

if the CHANGE

ENGINE OIL SOON message displays within 10 months
since the vehicle was purchased or Maintenance

II

was performed.

Maintenance

II

— Use Maintenance

II

if the previous

service performed was Maintenance

I

. Always use

Maintenance

II

whenever the message displays

10 months or more since the last service or if the
message has not come on at all for one year.

6-4

Scheduled Maintenance

Service

Maintenance

I

Maintenance

II

Change engine oil and filter. See Engine Oil on page 5-17. Reset oil life
system. See Engine Oil Life System on page 5-20. An Emission Control
Service.

•

•

Visually check for any leaks or damage. See footnote (k).

•

•

Inspect engine air cleaner filter. If necessary, replace filter. See Engine Air
Cleaner/Filter on page 5-22. See footnote (m).

•

Rotate tires and check inflation pressures and wear. See Tire Inspection and
Rotation on page 5-72 and “Tire Wear Inspection” in At Least Once a Month
on page 6-9.

•

•

Inspect brake system. See footnote (a).

•

•

Check engine coolant and windshield washer fluid levels and add fluid as
needed.

•

•

Perform any needed additional services. See “Additional Required Services” in
this section.

•

•

Inspect suspension and steering components. See footnote (b).

•

Inspect engine cooling system. See footnote (c).

•

Inspect wiper blades. See footnote (d).

•

Inspect restraint system components. See footnote (e).

•

Lubricate body components. See footnote (f).

•

Replace passenger compartment air filter. See footnote (g).

•

6-5
