For most basic types of child restraints, there are
many different models available. When purchasing
a child restraint, be sure it is designed to be
used in a motor vehicle. If it is, the restraint will
have a label saying that it meets federal motor
vehicle safety standards.

The restraint manufacturer’s instructions that come
with the restraint state the weight and height
limitations for a particular child restraint. In addition,
there are many kinds of restraints available for
children with special needs.

{

CAUTION:

Newborn infants need complete support,
including support for the head and neck. This is
necessary because a newborn infant’s neck is
weak and its head weighs so much compared
with the rest of its body. In a crash, an infant in
a rear-facing seat settles into the restraint,
so the crash forces can be distributed across

CAUTION:

(Continued)

CAUTION:

(Continued)

the strongest part of an infant’s body, the back
and shoulders. Infants always should be
secured in appropriate infant restraints.

{

CAUTION:

The body structure of a young child is quite
unlike that of an adult or older child, for whom
the safety belts are designed. A young child’s
hip bones are still so small that the vehicle’s
regular safety belt may not remain low on the
hip bones, as it should. Instead, it may settle
up around the child’s abdomen. In a crash, the
belt would apply force on a body area that’s
unprotected by any bony structure. This alone
could cause serious or fatal injuries. Young
children always should be secured in
appropriate child restraints.

1-51

Child Restraint Systems

An infant car bed (A), a special bed made for use in
a motor vehicle, is an infant restraint system designed to
restrain or position a child on a continuous flat surface.
Make sure that the infant’s head rests toward the
center of the vehicle.

A rear-facing infant seat (B) provides restraint with
the seating surface against the back of the infant.
The harness system holds the infant in place and,
in a crash, acts to keep the infant positioned in
the restraint.

1-52

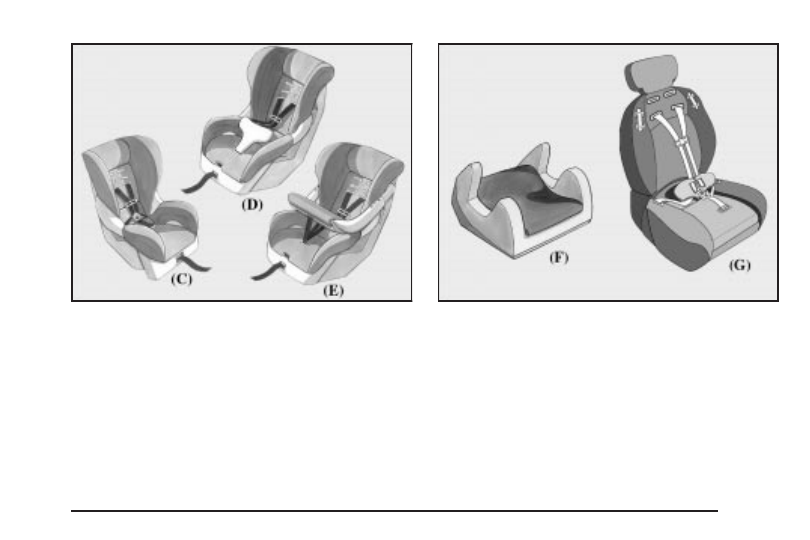

A forward-facing child seat (C-E) provides restraint for
the child’s body with the harness and also sometimes
with surfaces such as T-shaped or shelf-like shields.

A booster seat (F-G) is a child restraint designed to
improve the fit of the vehicle’s safety belt system.
Some booster seats have a shoulder belt positioner,
and some high-back booster seats have a five-point
harness. A booster seat can also help a child to
see out the window.

1-53

Q:

How do child restraints work?

A:

A child restraint system is any device designed
for use in a motor vehicle to restrain, seat, or
position children. A built-in child restraint system
is a permanent part of the motor vehicle. An
add-on child restraint system is a portable one,
which is purchased by the vehicle’s owner.

For many years, add-on child restraints have
used the adult belt system in the vehicle. To help
reduce the chance of injury, the child also has to
be secured within the restraint. The vehicle’s
belt system secures the add-on child restraint in the
vehicle, and the add-on child restraint’s harness
system holds the child in place within the restraint.

One system, the three-point harness, has straps that
come down over each of the infant’s shoulders and
buckle together at the crotch. The five-point harness
system has two shoulder straps, two hip straps and
a crotch strap. A shield may take the place of hip

straps. A T-shaped shield has shoulder straps that
are attached to a flat pad which rests low against the
child’s body. A shelf- or armrest-type shield has
straps that are attached to a wide, shelf-like shield
that swings up or to the side.

When choosing a child restraint, be sure the child
restraint is designed to be used in a vehicle. If it is,
it will have a label saying that it meets federal motor
vehicle safety standards.

Then follow the instructions for the restraint. You may
find these instructions on the restraint itself or in a
booklet, or both. These restraints use the belt system or
the LATCH system in your vehicle, but the child also
has to be secured within the restraint to help reduce the
chance of personal injury. When securing an add-on
child restraint, refer to the instructions that come with the
restraint which may be on the restraint itself or in a
booklet, or both, and to this manual. The child restraint
instructions are important, so if they are not available,
obtain a replacement copy from the manufacturer.

1-54

Where to Put the Restraint

Accident statistics show that children are safer if they
are restrained in the rear rather than the front seat.
We, therefore, recommend that child restraints be
secured in a rear seat, including an infant riding in a
rear-facing infant seat, a child riding in a forward-facing
child seat and an older child riding in a booster seat.
Never put a rear-facing child restraint in the front
passenger seat. Here’s why:

{

CAUTION:

A child in a rear-facing child restraint can be
seriously injured or killed if the right front
passenger’s air bag inflates. This is because
the back of the rear-facing child restraint
would be very close to the inflating air bag.
Always secure a rear-facing child restraint
in a rear seat.

CAUTION:

(Continued)

CAUTION:

(Continued)

If you secure a forward-facing child restraint
in the right front seat, always move the front
passenger seat as far back as it will go.
It is better to secure the child restraint in a
rear seat.

Wherever you install it, be sure to secure the child
restraint properly.

Keep in mind that an unsecured child restraint can
move around in a collision or sudden stop and injure
people in the vehicle. Be sure to properly secure
any child restraint in your vehicle – even when no
child is in it.

1-55

Top Strap

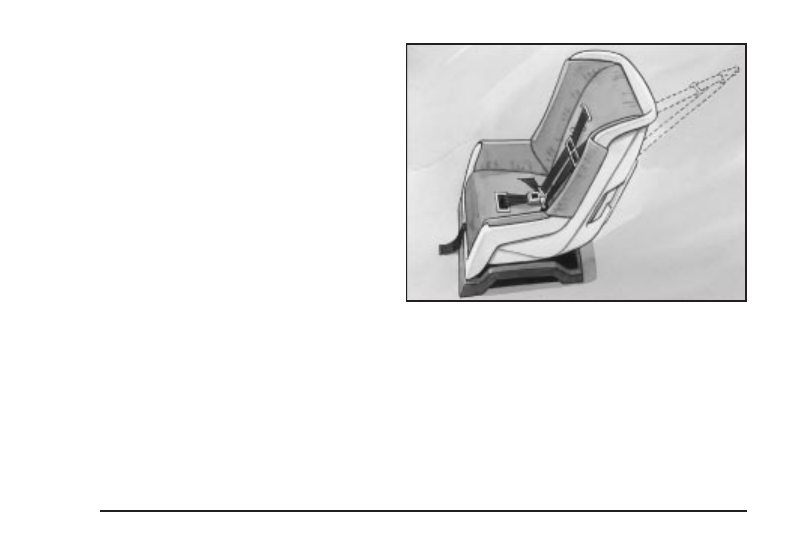

Some child restraints have a top strap, or “top tether.”
It can help restrain the child restraint during a collision.
For it to work, a top strap must be properly anchored
to the vehicle. Some top strap-equipped child restraints
are designed for use with or without the top strap
being anchored. Others require the top strap always
to be anchored. Be sure to read and follow the
instructions for your child restraint. If yours requires
that the top strap be anchored, don’t use the restraint
unless it is anchored properly.

If the child restraint does not have a top strap, one
can be obtained, in kit form, for many child restraints.
Ask the child restraint manufacturer whether or not
a kit is available.

In Canada, the law requires that forward-facing child
restraints have a top strap, and that the strap be
anchored. In the United States, some child restraints
also have a top strap. If your child restraint has a
top strap, it should be anchored.

1-56

Don’t use a child restraint that requires a top strap
in the right front passenger’s position because there’s
no place to anchor the top strap.

Anchor the top strap to one of the following anchor
points. Be sure to use an anchor point located on the
same side of the vehicle as the seating position
where the child restraint will be placed.

If you have an adjustable head restraint, route the
top strap under it.

Once you have the top strap anchored, you’ll be ready
to secure the child restraint itself. Tighten the top
strap when and as the child restraint manufacturer’s
instructions say.

Top Strap Anchor Location

Second Row

1-57

An anchor bar for a top strap is located at the rear of
the seat cushion for each second and third row outboard
seating position.

The anchor bar for the stowable bench seat is located on
the passenger’s side of the crossbar. Use the center
seating position to use the anchor bar properly. If the
convenience center is in the vehicle, you must lift the tray
sill to use the anchor. See

Convenience Center on

page 2-58 for more information.

Do not use a child restraint with a top strap in the right
front passenger’s position, because there is no place
to anchor the top strap.

Third Row (50/50)

Third Row (Stowable Seat)

1-58

Lower Anchorages and Top Tethers
for Children (LATCH System)

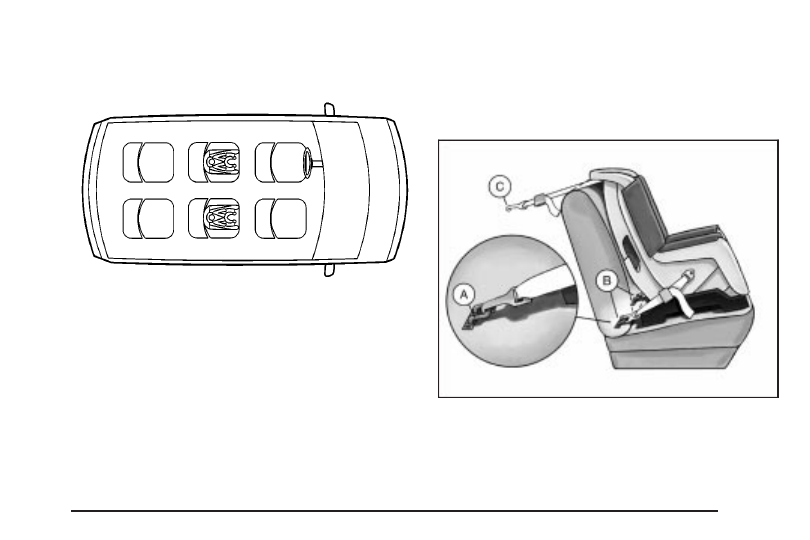

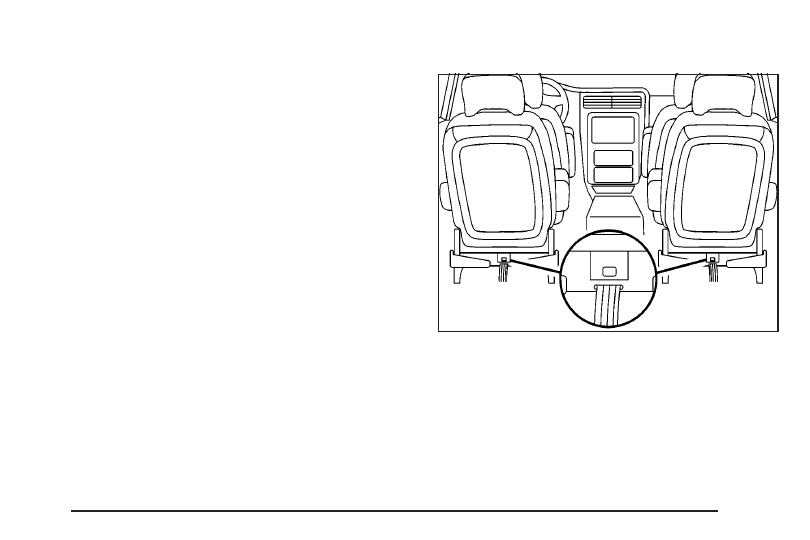

Your vehicle has the LATCH system. You will find
anchors (A) in both second row captain’s chairs.

This system, designed to make installation of child
restraints easier, does not use the vehicle’s safety belts.
Instead, it uses vehicle anchors (A, B) and child restraint
attachments to secure the restraints. Some restraints
also use another vehicle anchor to secure a top tether
strap (C).

1-59

In order to use the LATCH system in your vehicle,
you need a child restraint designed for that system.

To assist you in locating
the lower anchors for this
child restraint system,
each seating position with
the LATCH system has
a label on the seatback.

The labels are located at each lower anchor position
near the base of the second row captain’s chairs.

{

CAUTION:

If a LATCH-type child restraint is not attached
to its anchorage points, the restraint will not
be able to protect the child correctly. In a
crash, the child could be seriously injured or
killed. Make sure that a LATCH-type child
restraint is properly installed using the
anchorage points, or use the vehicle’s safety
belts to secure the restraint, following the
instructions that came with that restraint,
and also the instructions in this manual.

1-60

Securing a Child Restraint Designed
for the LATCH System (Rear)

1. Find the LATCH anchorages for the seating

position you want to use, where the bottom of
the seatback meets the back of the seat cushion.

2. Put the child restraint on the seat.

3. Attach and tighten the LATCH attachments on

the child restraint to the LATCH anchorages in
the vehicle. The child restraint instructions will
show you how.

4. If the child restraint is forward-facing, attach and

tighten the top tether to the top tether anchorage.
The child restraint instructions will show you
how. Also see

Top Strap on page 1-56.

5. Push and pull the child restraint in different

directions to be sure it is secure.

To remove the child restraint, simply unhook the
top tether from the top tether anchorage and then
disconnect the LATCH attachments from the
LATCH anchorages.

Securing a Child Restraint in a
Rear Outside Seat Position

If your child restraint is equipped with the LATCH
system, see

Lower Anchorages and Top Tethers for

Children (LATCH System) on page 1-59. See Top Strap
on page 1-56 if the child restraint has a top strap or
top tether.

1-61

For vehicles with a full bench seat in the third row,
there is no top strap anchor in the driver’s side position.
Do not secure a child seat in this position if a national
or local law requires that the top strap be anchored,
or if the instructions that come with the child restraint say
that the top strap must be anchored.

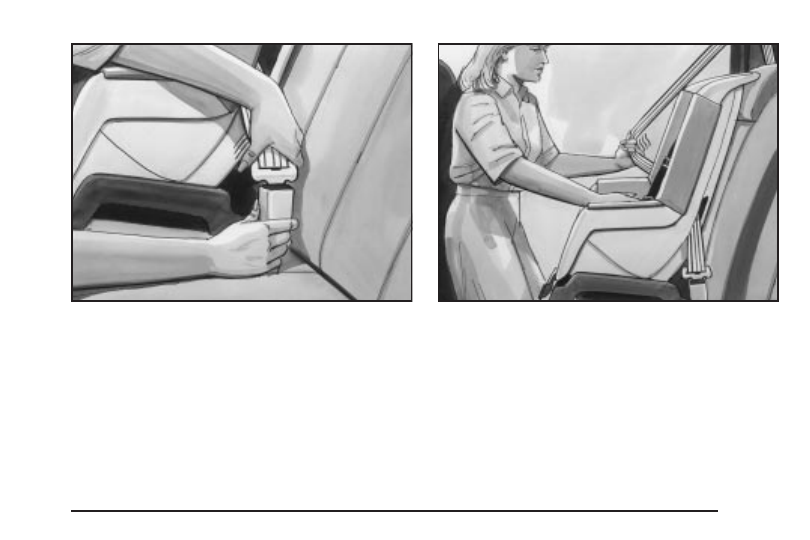

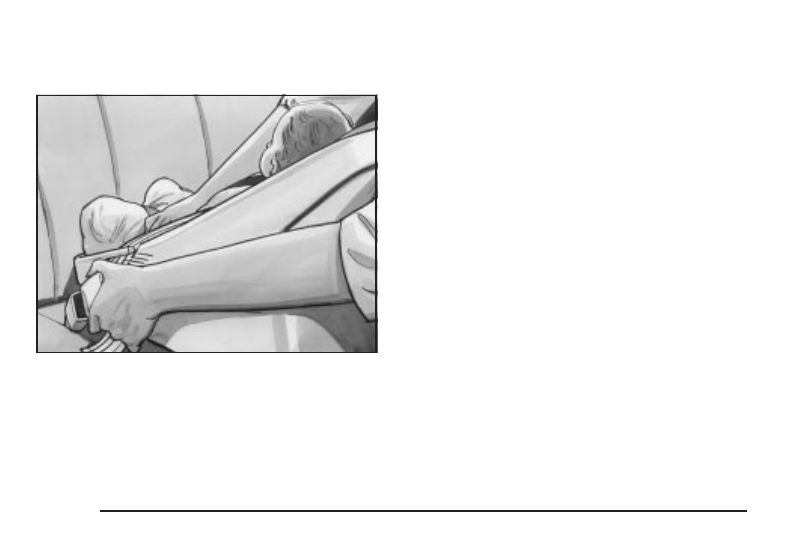

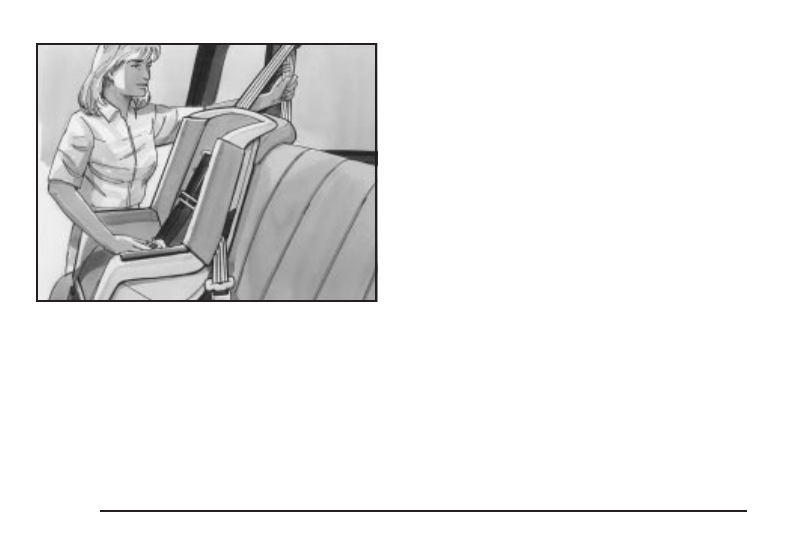

If your child restraint does not have the LATCH system,
you will be using the lap-shoulder belt to secure the
child restraint. Be sure to follow the instructions
that came with the child restraint. Secure the child in
the child restraint when and as the instructions say.

1. Put the restraint on the seat.

2. Pick up the latch plate, and run the lap and shoulder

portions of the vehicle’s safety belt through or
around the restraint. The child restraint instructions
will show you how.

In the third row, tilt the latch plate to adjust the belt
if needed.

1-62

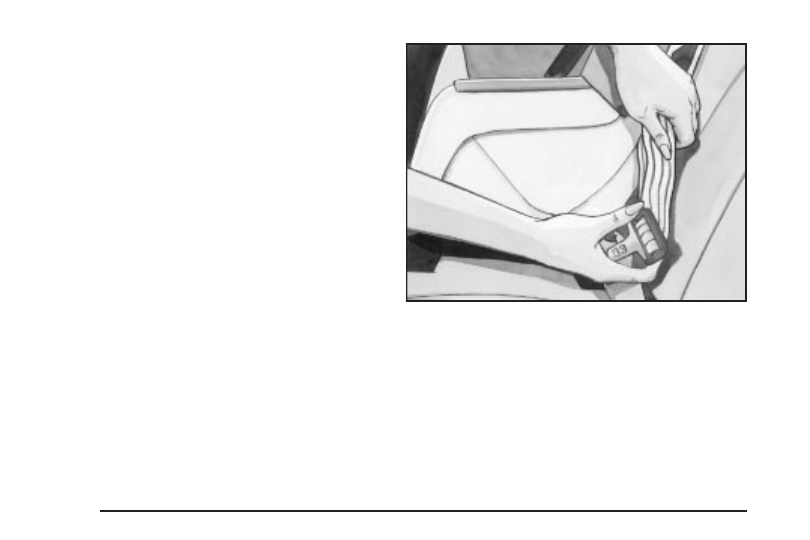

3. Buckle the belt. Make sure the release button is

positioned so you would be able to unbuckle the
safety belt quickly if you ever had to.

4. Pull the rest of the shoulder belt all the way out of

the retractor to set the lock.

1-63

5. To tighten the belt, push down on the child restraint,

pull the shoulder portion of the belt to tighten the lap
portion of the belt and feed the shoulder belt back
into the retractor. If you are using a forward-facing
child restraint, you may find it helpful to use your
knee to push down on the child restraint as you
tighten the belt.

6. Push and pull the child restraint in different

directions to be sure it is secure.

To remove the child restraint, just unbuckle the vehicle’s
safety belt and let it go back all the way. The safety
belt will move freely again and be ready to work for an
adult or larger child passenger.

1-64

Securing a Child Restraint in a
Center Seat Position

If your child restraint is equipped with the LATCH
system, see

Lower Anchorages and Top Tethers for

Children (LATCH System) on page 1-59. See Top Strap
on page 1-56 if your child restraint has one.

If your child restraint does not have the LATCH system,
you’ll be using the lap belt to secure a child seat in this
position. Be sure to follow the instructions that came with
the child restraint. Secure the child in the child restraint
when and as the instructions say. See the earlier part
about the top strap if the child restraint has one.

1. Make the belt as long as possible by tilting the

latch plate and pulling it along the belt.

2. Put the restraint on the seat.

1-65

3. Run the vehicle’s safety belt through or around the

restraint. The child restraint instructions will show
you how.

4. Buckle the belt. Make sure the release button is

positioned so you would be able to unbuckle the
safety belt quickly if you ever had to.

5. To tighten the belt, pull its free end while you push

down on the child restraint. If you’re using a
forward-facing child restraint, you may find it helpful
to use your knee to push down on the child
restraint as you tighten the belt.

6. Push and pull the child restraint in different

directions to be sure it is secure.

To remove the child restraint, just unbuckle the vehicle’s
safety belt. It will be ready to work for an adult or
larger child passenger.

1-66
