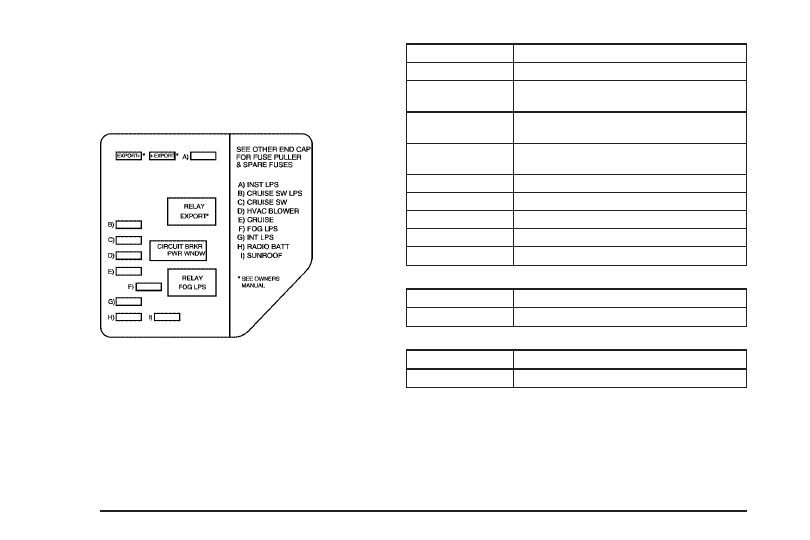

Instrument Panel Fuse Block
(Passenger’s Side)

Your vehicle may not be equipped with all the fuses and
features listed.

Fuse

Usage

INST LPS

Interior Lamp Dimming

CRUISE SW
LPS

Steering Wheel Cruise Control
Switch Lamps

CRUISE SW

Steering Wheel Cruise Control
Switches

HVAC
BLOWER

HVAC Blower Motor

CRUISE

Cruise Control

FOG LPS

Fog Lamps

INT LPS

Interior Courtesy Lamps

RADIO BATT

Radio, XM™ Satellite Radio/DAB

SUNROOF

Power Sunroof

Circuit Breaker Usage

PWR WNDW

Power Windows

Relay

Usage

FOG LPS

Fog Lamps

5-92

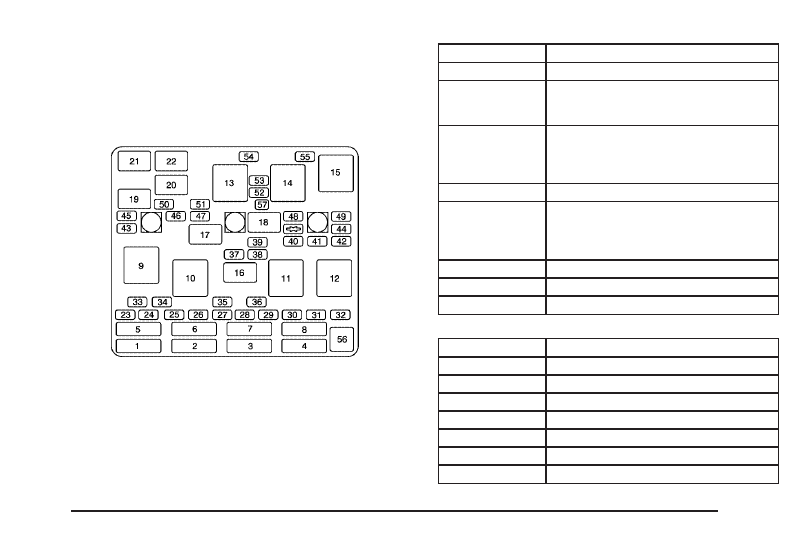

Engine Compartment Fuse Block

Your vehicle may not be equipped with all the fuses and
features listed.

The engine compartment fuse block is located on the
driver’s side of the vehicle, near the battery.

Fuse

Usage

1

Ignition Switch

2

Right Electrical Center-Fog Lamps,
Radio, Body Function Control
Module, Interior Lamps

3

Left Electrical Center-Stop Lamps,
Hazard Lamps, Body Function
Control Module, Cluster, Climate
Control System

4

Anti-Lock Brakes

5

Left Electrical Center-Power Seats,
Power Mirrors, Door Locks, Trunk
Release, Audio Amplifier, Remote
Keyless Entry

6

Not Used

7

Ignition Switch

8

Cooling Fan #1

Relays

Usage

9

Rear Defog

10

Not Used

11

Starter (V6 only)

12

Cooling Fan #1

13

HVAC Blower (Climate Control)

14

Cooling Fan #2

15

Cooling Fan

5-93

Relays

Usage

16

Air Conditioning Compressor

17

Not Used

18

Fuel Pump

19

Automatic Headlamp System

20

Automatic Headlamp System

21

Horn

22

Daytime Running Lamps (DRL)

Fuses

Usage

23–32

Spare Fuse Holder

33

Rear Defog

34

Accessory Power Outlets, Cigarette
Lighter

35

Generator

36

Not Used

37

Air Conditioning Compressor, Body
Function Control Module

38

Automatic Transaxle

39

Powertrain Control Module (PCM)

40

Anti-Lock Brakes (ABS)

Fuses

Usage

41

Ignition System

42

Back-Up Lamps, Brake Transaxle
Shift Interlock

43

Horn

44

PCM

45

Parking Lamps

46

Climate Control System, Air
Conditioning

47

Canister Vent Valve, Exhaust
Oxygen Sensors

48

Fuel Pump, Injectors

49

Not Used

50

Right Headlamp

51

Left Headlamp

52

Cooling Fan #2

53

HVAC Blower (Climate Control)

54

Crank (V6 only)

55

Cooling Fan #2 Ground

56

Fuse Puller for Mini Fuses

57

Not Used

5-94

Capacities and Specifications

All capacities are approximate. When adding, be sure to fill to the appropriate level or as recommended in this
manual.

Capacities

Application

Capacities

English

Metric

Air Conditioning Refrigerant R134a
Use Refrigerant Oil, R134a Systems

1.4 lbs.

0.6 kg

Automatic Transaxle

Complete Overhaul

9.5 quarts

9.0 L

Cooling System

2.2L L4 † Engine
3400 V6 Engine

8.6 quarts

13.6 quarts

8.2 L

12.9 L

Engine Oil with Filter

2.2L L4 † Engine
3400 V6 Engine

5.0 quarts
4.0 quarts

4.8 L
3.8 L

Fuel Tank

14.1 gallons

53.4 L

Manual Transaxle

Complete Overhaul

1.8 quarts

1.7 L

Wheel Nut Torque

100 lb-ft

140

Y

†ECOTEC™

5-95

See Recommended Fluids and Lubricants on page 6-12.

Engine Specifications

Engine

VIN Code

Transaxle

Spark Plug Gap

2.2L L4 †

F

Automatic

Manual

0.042 inch (1.06 mm)

3400 V6

E

Automatic

Manual

0.060 inch (1.52 mm)

5-96

Maintenance Schedule ......................................6-2

Introduction ...................................................6-2
Maintenance Requirements ..............................6-2
Your Vehicle and the Environment ....................6-2
Using Your Maintenance Schedule ....................6-3
Scheduled Maintenance ...................................6-4
Additional Required Services ............................6-6
Maintenance Footnotes ...................................6-7

Owner Checks and Services ............................6-8
At Each Fuel Fill ............................................6-8
At Least Once a Month ...................................6-9
At Least Once a Year .....................................6-9
Recommended Fluids and Lubricants ...............6-12
Normal Maintenance Replacement Parts ..........6-13
Maintenance Record .....................................6-14

Section 6

Maintenance Schedule

6-1

Maintenance Schedule

Introduction

Important: Keep engine oil at the proper level and
change as recommended.

Have you purchased the GM Protection Plan? The Plan
supplements your new vehicle warranties. See your
Warranty and Owner Assistance booklet or your dealer
for details.

Maintenance Requirements

Notice: Maintenance intervals, checks, inspections,
replacement parts and recommended fluids and
lubricants as prescribed in this manual are
necessary to keep your vehicle in good working
condition. Any damage caused by failure to follow
scheduled maintenance may not be covered by
warranty.

Your Vehicle and the Environment

Proper vehicle maintenance not only helps to keep your
vehicle in good working condition, but also helps the
environment. All recommended maintenance is
important. Improper vehicle maintenance can even
affect the quality of the air we breathe. Improper fluid
levels or the wrong tire inflation can increase the level of
emissions from your vehicle. To help protect our
environment, and to keep your vehicle in good condition,
be sure to maintain your vehicle properly.

6-2

Using Your Maintenance Schedule

We at General Motors want to help you keep your vehicle
in good working condition. But we do not know exactly
how you will drive it. You may drive very short distances
only a few times a week. Or you may drive long distances
all the time in very hot, dusty weather. You may use your
vehicle in making deliveries. Or you may drive it to work,
to do errands or in many other ways.

Because of all the different ways people use their
vehicles, maintenance needs vary. You may need more
frequent checks and replacements. So please read
the following and note how you drive. If you have any
questions on how to keep your vehicle in good condition,
see your GM Goodwrench dealer.

This schedule is for vehicles that:

•

carry passengers and cargo within recommended
limits. You will find these limits on the tire and
loading information label. See Loading Your Vehicle
on page 4-34.

•

are driven on reasonable road surfaces within legal
driving limits.

•

use the recommended fuel. See Gasoline Octane
on page 5-4.

The services in Scheduled Maintenance on page 6-4
should be performed when indicated. See Additional
Required Services on page 6-6 and Maintenance
Footnotes on page 6-7 for further information.

{

CAUTION:

Performing maintenance work on a vehicle can
be dangerous. In trying to do some jobs, you
can be seriously injured. Do your own
maintenance work only if you have the required
know-how and the proper tools and equipment
for the job. If you have any doubt, see your GM
Goodwrench dealer to have a qualified
technician do the work.

Some maintenance services can be complex. So,
unless you are technically qualified and have the
necessary equipment, you should have your GM
Goodwrench dealer do these jobs.

When you go to your GM Goodwrench dealer for your
service needs, you will know that GM-trained and
supported service technicians will perform the work
using genuine GM parts.

If you want to get service information, see Service
Publications Ordering Information on page 7-12.

6-3

Owner Checks and Services on page 6-8 tells you what
should be checked, when to check it and what you can
easily do to help keep your vehicle in good condition.

The proper replacement parts, fluids and lubricants to
use are listed in Recommended Fluids and Lubricants
on page 6-12 and Normal Maintenance Replacement
Parts on page 6-13. When your vehicle is serviced,
make sure these are used. All parts should be replaced
and all necessary repairs done before you or anyone
else drives the vehicle. We recommend the use of
genuine GM parts.

Scheduled Maintenance

When the CHANGE OIL light comes on, it means that
service is required for your vehicle. Have your vehicle
serviced as soon as possible within the next 600 miles
(1 000 km). It is possible that, if you are driving under the
best conditions, the engine oil life system may not
indicate that vehicle service is necessary for over a year.
However, your engine oil and filter must be changed at
least once a year and at this time the system must be
reset. Your GM Goodwrench dealer has GM-trained
service technicians who will perform this work using
genuine GM parts and reset the system.

If the engine oil life system is ever reset accidentally,
you must service your vehicle within 3,000 miles
(5 000 km) since your last service. Remember to reset
the oil life system whenever the oil is changed. See
Engine Oil on page 5-15 for information on the Engine
Oil Life System and resetting the system.

When the CHANGE OIL light appears, certain services,
checks and inspections are required. Required services
are described in the following for “Maintenance I” and
“Maintenance

II

.” Generally, it is recommended that your

first service be Maintenance

I

, your second service be

Maintenance

II

and that you alternate Maintenance

I

and

Maintenance

II

thereafter. However, in some cases,

Maintenance II may be required more often.

Maintenance

I

— Use Maintenance

I

if the CHANGE

OIL light comes on within ten months since vehicle was
purchased or Maintenance II was performed.

Maintenance

II

— Use Maintenance

II

if the previous

service performed was Maintenance

I

. Always use

Maintenance

II

whenever the light comes on ten months

or more since the last service or if the light has not
come on at all for one year.

6-4

Service

Maintenance

I

Maintenance

II

Change engine oil and filter. Reset oil life system. See Engine Oil on
page 5-15. An Emission Control Service.

•

•

Visually check for any leaks or damage. See footnote (j).

•

•

Inspect engine air cleaner filter. If necessary, replace filter. See Engine Air
Cleaner/Filter on page 5-20. An Emission Control Service. See footnote †.

•

•

Rotate tires and check inflation pressures and wear. See Tires on page 5-54.

•

•

Inspect brake system. See footnote (a).

•

•

Check engine coolant and windshield washer fluid levels and add fluid as
needed.

•

•

Perform any needed additional services. See “Additional Required Services” in
this section.

•

•

Inspect suspension and steering components. See footnote (b).

•

Inspect engine cooling system. See footnote (c).

•

Inspect wiper blades. See footnote (d).

•

Inspect restraint system components. See footnote (e).

•

Lubricate body components. See footnote (f).

•

Inspect throttle system. See footnote (g).

•

6-5

Additional Required Services

The following services should be performed at the first maintenance service (

I

or

II

) after the indicated miles

(kilometers) shown for each item.

Service

25,000

(41 500)

50,000

(83 000)

75,000

(125 000)

100,000

(166 000)

125,000

(207 500)

150,000

(240 000)

Inspect fuel system for damage or
leaks.

•

•

•

•

•

•

Inspect exhaust system for loose or
damaged components.

•

•

•

•

•

•

Replace engine air cleaner filter. See
Engine Air Cleaner/Filter on
page 5-20. An Emission Control
Service.

•

•

•

•

•

•

Change automatic transaxle fluid
and filter (severe service only). See
footnote (h).

•

•

•

Replace spark plugs. Inspect spark
plug wires (V6 only). An Emission
Control Service.

•

Engine cooling system service (or
every 5 years, whichever occurs
first). An Emission Control Service.
See footnote (i).

•

Inspect engine accessory drive belt.
An Emission Control Service.

•

6-6

Maintenance Footnotes

† The U.S. Environmental Protection Agency or the
California Air Resources Board has determined that the
failure to perform this maintenance item will not nullify
the emission warranty or limit recall liability prior to
the completion of the vehicle’s useful life. We, however,
urge that all recommended maintenance services be
performed at the indicated intervals and the
maintenance be recorded.

(a) Visually inspect brake lines and hoses for proper
hook-up, binding, leaks, cracks, chafing, etc. Inspect
disc brake pads for wear and rotors for surface
condition. Inspect drum brake linings for wear or cracks.
Inspect other brake parts, including drums, wheel
cylinders, calipers, parking brake, etc.

(b) Visually inspect front and rear suspension and
steering system for damaged, loose or missing part or
signs of wear. Inspect power steering lines and
hoses for proper hook-up, binding, leaks, cracks,
chafing, etc.

(c) Visually inspect hoses and have them replaced if they
are cracked, swollen or deteriorated. Inspect all pipes,
fittings and clamps; replace with genuine GM parts as
needed. To help ensure proper operation, a pressure test
of the cooling system and pressure cap and cleaning the
outside of the radiator and air conditioning condenser is
recommended at least once a year.

(d) Visually inspect wiper blades for wear or cracking.
Replace blade inserts that appear worn or damaged
or that streak or miss areas of the windshield.

(e) Make sure the safety belt reminder light and all your
belts, buckles, latch plates, retractors and anchorages
are working properly. Look for any other loose or
damaged safety belt system parts. If you see anything
that might keep a safety belt system from doing its
job, have it repaired. Have any torn or frayed safety belts
replaced. Also look for any opened or broken air bag
coverings, and have them repaired or replaced. (The air
bag system does not need regular maintenance.)

(f) Lubricate all key lock cylinders, door hinges and
latches, hood hinges and latches and trunk lid hinges
and latches. More frequent lubrication may be required
when exposed to a corrosive environment. Applying
silicone grease on weatherstrips with a clean cloth will
make them last longer, seal better and not stick or
squeak.

(g) Check system for interference or binding and for
damaged or missing parts. Replace parts as needed.
Replace any components that have high effort or
excessive wear. Do not lubricate accelerator or cruise
control cables.

6-7

(h) Change automatic transaxle fluid and filter if the
vehicle is mainly driven under one or more of these
conditions:

− In heavy city traffic where the outside temperature

regularly reaches 90°F (32°C) or higher.

− In hilly or mountainous terrain.

− When doing frequent trailer towing.

− Uses such as found in taxi, police or delivery

service.

If you do not use your vehicle under any of these
conditions, the fluid and filter do not require changing.

(i) Drain, flush and refill cooling system. See Engine
Coolant on page 5-23 for what to use. Inspect hoses.
Clean radiator, condenser, pressure cap and filler neck.
Pressure test the cooling system and pressure cap.

(j) A fluid loss in any vehicle system could indicate a
problem. Have the system inspected and repaired and
the fluid level checked. Add fluid if needed.

Owner Checks and Services

These owner checks and services should be performed
at the intervals specified to help ensure the safety,
dependability and emission control performance of your
vehicle. Your GM Goodwrench dealer can assist you
with these checks and services.

Be sure any necessary repairs are completed at once.
Whenever any fluids or lubricants are added to your
vehicle, make sure they are the proper ones, as shown
in Recommended Fluids and Lubricants on page 6-12.

At Each Fuel Fill

It is important to perform these underhood checks at
each fuel fill.

Engine Oil Level Check

Check the engine oil level and add the proper oil if
necessary. See Engine Oil on page 5-15 for further
details.

Notice: It is important to check your oil regularly
and keep it at the proper level. Failure to keep your
engine oil at the proper level can cause damage
to your engine not covered by your warranty.

Engine Coolant Level Check

Check the engine coolant level and add
DEX-COOL

®

coolant mixture if necessary. See Engine

Coolant on page 5-23 for further details.

Windshield Washer Fluid Level Check

Check the windshield washer fluid level in the windshield
washer tank and add the proper fluid if necessary.

6-8

At Least Once a Month

Tire Inflation Check

Visually inspect your tires and make sure tires are
inflated to the correct pressures. Don’t forget to check
your spare tire. See Tires on page 5-54 for further
details.

Cassette Tape Player Service

Clean cassette tape player. Cleaning should be done
every 50 hours of tape play. See Audio System(s)
on page 3-39 for further details.

At Least Once a Year

Starter Switch Check

{

CAUTION:

When you are doing this inspection, the
vehicle could move suddenly. If the vehicle
moves, you or others could be injured.

1. Before you start, be sure you have enough room

around the vehicle.

2. Firmly apply both the parking brake and the regular

brake. See Parking Brake on page 2-27 if
necessary.

Do not use the accelerator pedal, and be ready to
turn off the engine immediately if it starts.

3. Try to start the engine in each gear. The starter

should work only in PARK (P) or NEUTRAL (N).
If the starter works in any other position, contact
your GM Goodwrench dealer for service.

6-9

Automatic Transaxle Shift Lock Control
System Check

{

CAUTION:

When you are doing this inspection, the
vehicle could move suddenly. If the vehicle
moves, you or others could be injured.

1. Before you start, be sure you have enough room

around the vehicle. It should be parked on a level
surface.

2. Firmly apply the parking brake. See Parking Brake

on page 2-27 if necessary.

Be ready to apply the regular brake immediately if
the vehicle begins to move.

3. With the engine off, turn the key to the ON position,

but don’t start the engine. Without applying the
regular brake, try to move the shift lever out
of PARK (P) with normal effort. If the shift lever
moves out of PARK (P), contact your GM
Goodwrench dealer for service.

Ignition Transaxle Lock Check

While parked, and with the parking brake set, try to turn
the ignition key to OFF in each shift lever position.

•

With an automatic transaxle, the key should turn to
OFF only when the shift lever is in PARK (P). The
key should come out only in OFF.

•

With a manual transaxle, the key should turn to
OFF only when the shift lever is in reverse. The
key should come out only in OFF.

Contact your GM Goodwrench dealer if service is
required.

6-10

Parking Brake and Automatic Transaxle
Park (P) Mechanism Check

{

CAUTION:

When you are doing this check, your vehicle
could begin to move. You or others could be
injured and property could be damaged. Make
sure there is room in front of your vehicle in
case it begins to roll. Be ready to apply the
regular brake at once should the vehicle begin
to move.

Park on a fairly steep hill, with the vehicle facing
downhill. Keeping your foot on the regular brake, set the
parking brake.

•

To check the parking brake’s holding ability: With
the engine running and transaxle in NEUTRAL
(N), slowly remove foot pressure from the regular
brake pedal. Do this until the vehicle is held by the
parking brake only.

•

To check the PARK (P) mechanism’s holding
ability: With the engine running, shift to PARK (P).
Then release the parking brake followed by the
regular brake.

Contact your GM Goodwrench dealer if service is
required.

Underbody Flushing Service

At least every spring, use plain water to flush any
corrosive materials from the underbody. Take care to
clean thoroughly any areas where mud and other debris
can collect.

6-11
