7



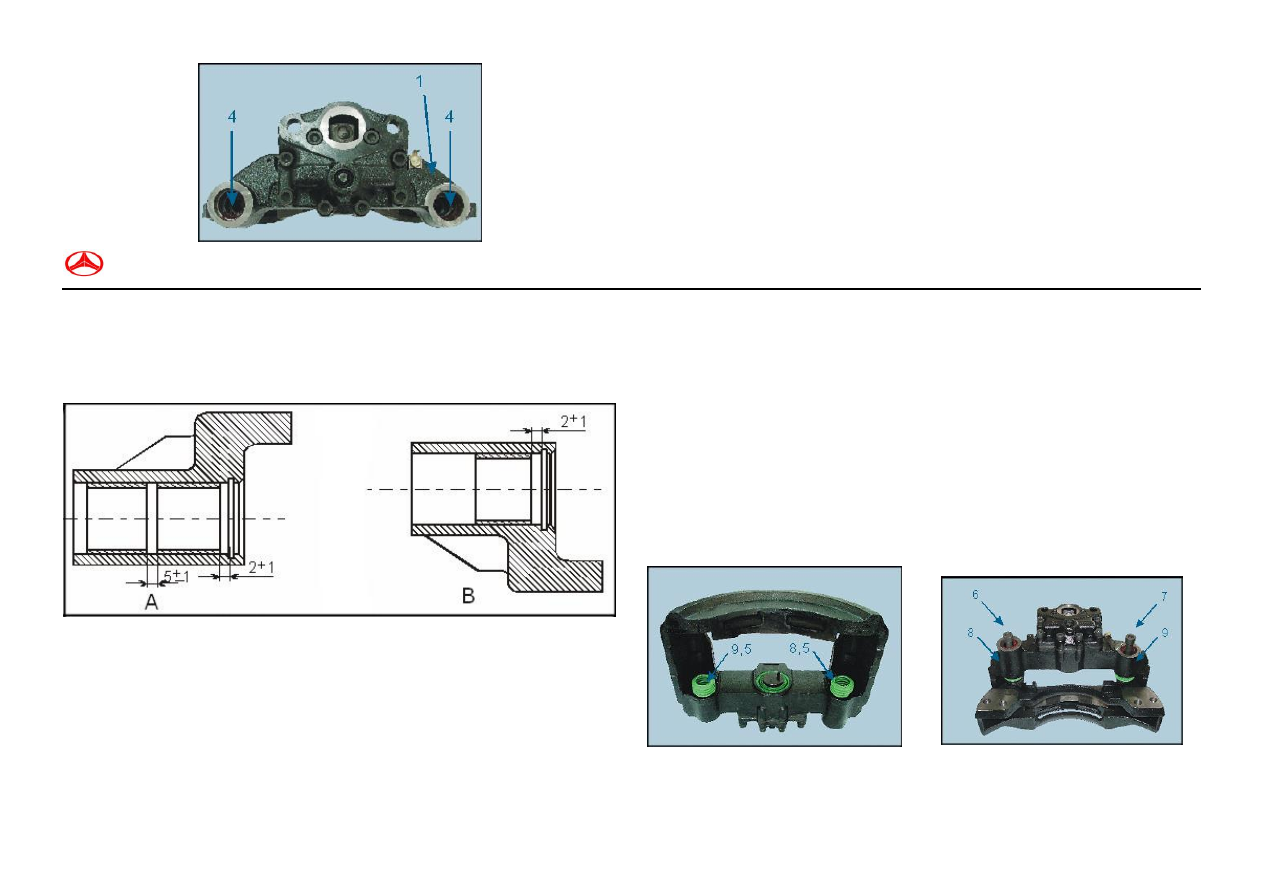

Рис. 136 Выдавливание втулки



BAW Co., Ltd.

Шасси – Пневматический дисковый тормоз


1.2

Процедура установки

(1)

Вставьте  две  новых  втулки  в  длинное  отверстие  направляющего

штифта. Вставьте одну новую втулку в короткое отверстие.
(2)

Проверьте размеры, указанные на Рис.137.

(3)

Смажьте втулки и промежуток между ними.



Рис. 137 Требуемые размеры для вставки втулок

(4)

Установите новую пылезащитную крышку в отверстие направляющего

штифта тормозного калибра 1
Примечание:

Чтобы

облегчить

установку,

очистите

отверстие

направляющего штифта и смажьте край пылезащитной крышки. Убедитесь,
что пылезащитная крышка установлена без морщинок и ее край совпадает
с кольцевым желобком тормозного калибра!
(5)

Вставьте  длинный  и  короткий  направляющие  штифты  в

соответствующие  отверстия,  и  закройте  верхнюю  часть  пылезащитной
крышки на кольцевом желобке.

(6)

Поместите тормозной калибр 1 на подвеску 2. Вставьте направляющий

штифт 8 и 9 в отверстие. См. Рис. 138.
(7)

Вставьте новый болт 6 и 7 (длинный – для штифта 8 и короткий – для

штифта  9)  через  направляющий  штифт  на  тормозном  калибре  1.  С
помощью ключа затяните болты на подвеске 2. См. Рис. 139.
Примечание:  Не  повредите  рукав  5  во  время  сборки.  Затяните  болт
сначала на длинном штифте 8, а затем затяните болт на коротком штифте
9.

Для ремонта и обслуживания, снимите штифты 8 и 9 и затем соберите

снова новыми болтами 6 и 7!
(10)

Верните тормозной калибр на место и штифт 8 и 9 для проверки на

свободный ход.






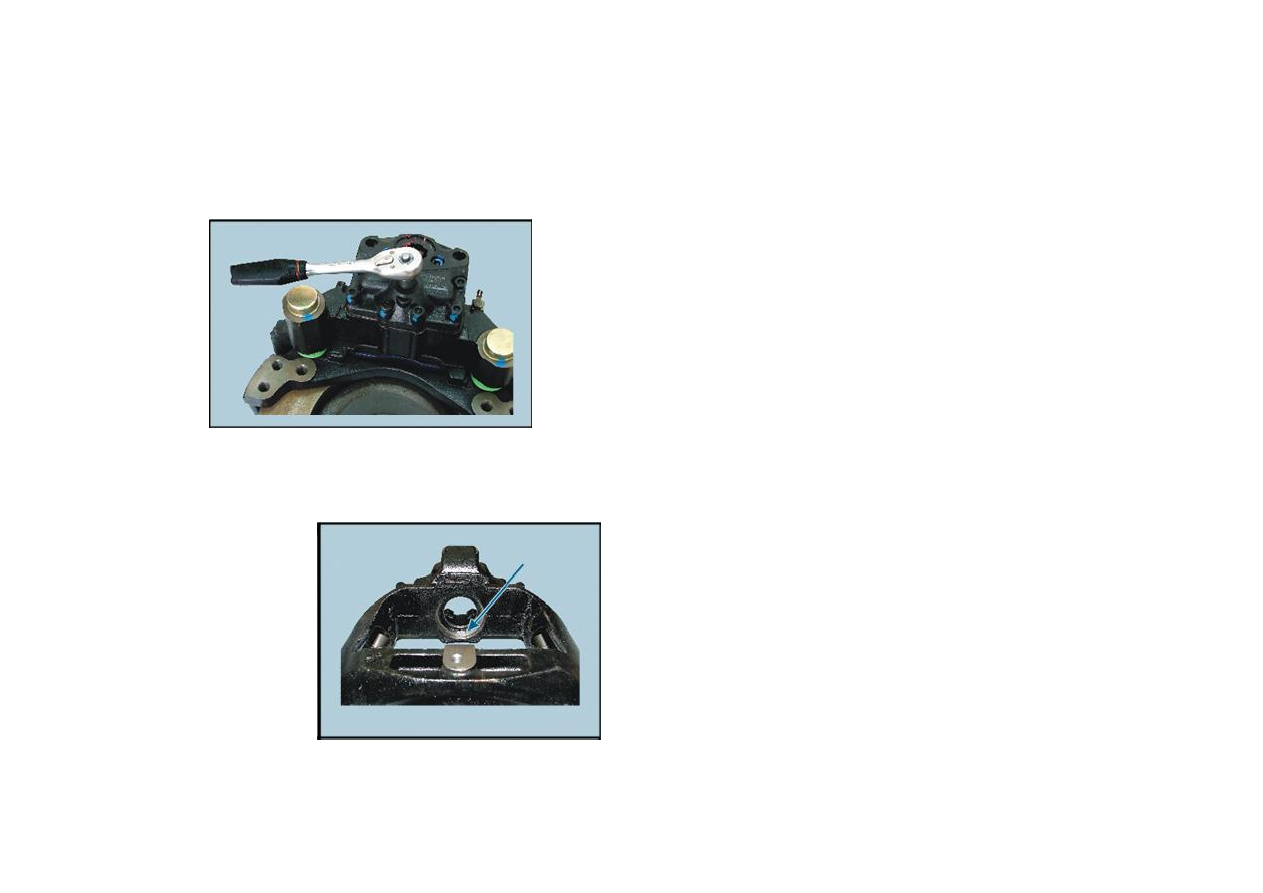

Рис.  138  Установка  направляющих  штифтов            Рис.  139  Затяжка
болтов
(11)

Установите новую крышку 11 на отверстие калибра 1 и втолкните ее



8

подходящими инструментами. См. Рис. 140.
Примечание: Будьте осторожны, чтобы не повредить поверхность.



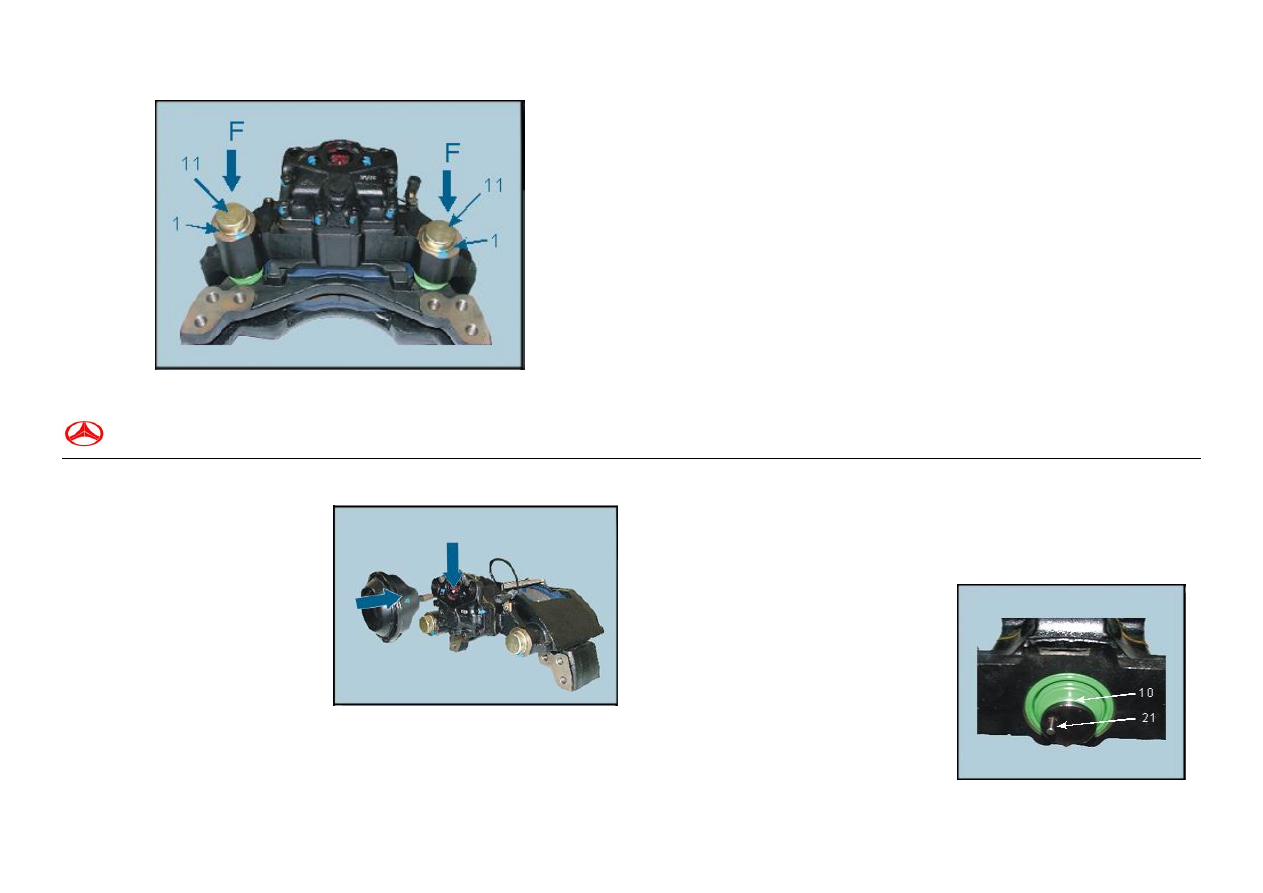

Рис. 140 Установка новых крышек





BAW Co., Ltd.

Шасси – Пневматический дисковый тормоз


(12)

Установите  новые  тормозные  накладки  и  отрегулируйте  зазор.

Следуйте  секции  3.Соблюдайте
меры предосторожности.
(13)

Перед  повторной  установкой

тормозной

камеры,

очистите

фланцы  на  калибре  и  смажьте
шаровое гнездо нажимного рычага
(

см. стрелку). См. Рис. 141.

(14)

Установите камеру и затяните

гайки ключом.
Примечание:  После  установки
тормозной камеры, убедитесь, что
нижний  порт  по  направлению  к
земле  открыт,  чтобы  облегчить  дренаж,  тогда  как  все  остальные  порты
должны быть блокированы.

Рис. 141 Нанесение смазки

2

Обновление пылезащитной крышки регулирующей шпильки



Примечание:  Необязательно  снимать  калибр  и  камеру,  если  вы  просто
хотите заменить пылезащитную крышку.
2.1

Процедура удаления пылезащитной крышки регулирующей шпильки

1)

Снимите  тормозной  диск  и  упорную  пластину,  как  требуется  в  секции

(III).
(2)

Снимите  пылезащитную  крышку

шпильки  10  с  кругового  желобка  на
регулирующую  шпильку  21.  См.  Рис.
142.
(3)

Снимите  калибр  с  седла  рукава  с

помощью отвертки
(4)

Проверьте резьбу шпильки

(5)

Поверните  шестигранный  болт  30

мм  на  регуляторе  против  часовой
стрелки с помощью гаечного ключа. См.
Рис. 143.
(6)

Проверьте,  не  заржавела  и  не



9

повреждена ли резьба.
Примечание:  Если  вода  уже  протекает  в  калибр,  или  пылезащитная
крышка  шпильки  была  повреждена  во  время  процесса  ремонта,  вам
следует  заменить  пылезащитную  крышку  шпильки.  Если  внутренние
компоненты охвачены коррозией, вы можете заменить тормоз, как указано
в секции (IV), или заменить регулятор зазора или другие компоненты, как
указано в секции (VIII).










Рис. 143 Поворот шестигранного регулировочного

болта

  (7)

При вращении по часовой стрелке, визуально проверьте смазку резьбы и резьбу

регулирующей части шпильки.
(8)

Очистите гнездо пылезащитной крышки 10 на калибре (см. стрелку). См. рис. 144.

(

Регулирующая шпилька не показана на рисунке).

(9)

Втолкните  новую  пылезащитную  крышку  10  через  регулирующую  шпильку.

Используйте  монтажные  инструменты,  чтобы  установить  крышку  в  гнездо  калибра
(

Регулирующая шпилька не показана на рисунке). Убедитесь, что она встала на место.

(10)

Смажьте  край  крышки  10.  Установите  пылезащитную  крышку  10  в  гнездо

регулирующей шпильки 21.
Примечание: убедитесь, что крышка на месте, и в желобке шпильки нет морщинок.
.

Рис. 144 Очистка гнезда пылезащитной крышки

Рис. 142 Снятие пылезащитной крышки шпильки



10



BAW Co., Ltd.

Шасси – Пневматический дисковый тормоз


2.1

Процедура установки пылезащитного чехла регулирующей шпильки



Установите тормозную колодку и отрегулируйте клиренс, как указано в

секции (III). Соблюдайте меры предосторожности.
(VI)

Проверка/замена тормозного диска

1

Проверка тормозного диска

Проверьте  тормозной  диск,  как  требуется  в  секциях  (II)  и  (IV).  Если
достигнут  предел  абразивного  истирания,  замените  тормозной  диск  в
соответствии со следующими требованиями.
2

Замена тормозного диска

Примечание:  Установите  новую  тормозную  колодку  при  монтаже
нового или подвергнутого обработке тормозного диска.
2.1

Удаление тормозного диска

(1)

Снимите тормозную колодку, как требуется в секции (III).

(2)

Снимите тормозную камеру, как требуется в секции (VII).

(3)

Снимите тормоз с моста, как требуется в секции (IV).

(4)

Удалите  ступицу  колеса  и  тормозной  диск,  следуя    инструкциям

производителя автомобиля.
2.2

Установка тормозного диска

(1)

Установите  ступицу  колеса  и  тормозной  диск,  следуя    инструкциям

производителя автомобиля.
(2)

Удалите  смазку  и  другие  антикоррозийные  вещества  с  тормозного

диска (обезжирить).
(3)

Поверните ступицу колеса и проверьте установленный тормозной диск,

как требуется в секции (II) и (IV).
(4)

Установите тормоз, как требуется в секции (IV).

(5)

Установите  тормозную  колодку,  как

указано в секции (III).
(6)

Установите  тормозную  камеру,  как

указано в секции (VII).
(VII)

Замена тормозной камеры

1

Удаление тормозной камеры

(1)

Выпустите сжатый воздух.

(2)

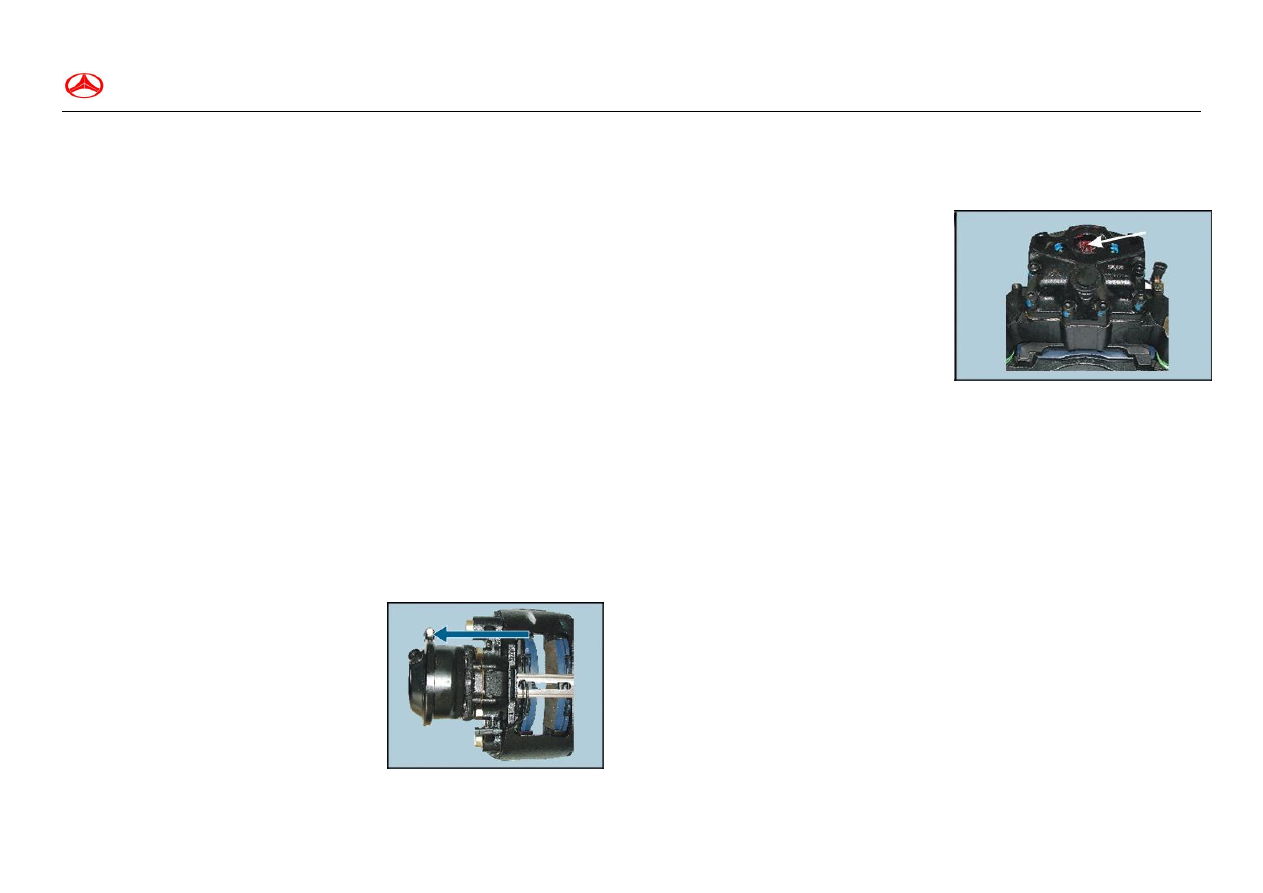

Снимите  воздуховод  с  тормозной

камеры.
(3)

Снимите тормозную камеру с калибра.

См. Рис. 145.

145

Удаление тормозной камеры

2

Установка тормозной камеры

Примечание:  Только  нижний  дренажный  порт  на  тормозе  может  быть
открыт, в зависимости от позиции, в которой находится тормоз!
(1)

Перед

установкой

тормозной

камеры

очистите

уплотняющую

поверхность  тормозного  калибра  и
шаровую  муфту  рычага  давления.  См.
Рис. 146.
(2)

Затяните

установочные

гайки

торозной  камеры  с  моментом  затяжки,
определяемым  поставщиком  камеры,
диагональным  способом  с  помощью
гаечного ключа.
(3)

Присоедините воздуховод на тормозную камеру.

Рис. 146. Очистка поверхности
Примечание:  Не  перекручивайте  тормозные  трубки  и  расположите  их  в
нужном  направлении.  Избегайте  контакта  с  другими  деталями.  Не
позволяйте тормозным трубкам перепутываться с движущимся калибром.
(4)

Если происходит утечка газа, найдите ее и найдите точку соединения.

(5)

Проверьте функционирование системы.

(VIII)

Замена автоматического регулятора зазора

1

Удаление регулятора зазора

(1)

Снимите тормозную колодку, как указано в секции (III).

(2)

Снимите тормозную камеру, как указано (VII).

(3)

Снимите тормоз, как требуется в секции (IV).

(4)

Снимите болты верхней крышки с помощью шестигранного ключа.

(5)

Удалите регулятор зазора и другие компоненты во внутренней камере.

Примечание: Не повредите шпильку пылезащитной крышки.
2

Удаление регулятора зазора

(1)

Смажьте поверхность внутренней камеры калибра.

(2)

Поместите  возвратную  пружину  одно  из  двух  отверстий  внутренней

камеры калибра.
(3)

Вставьте регулятор зазора, на который установлены роликовая пара и

нажимной рычаг.
(4)

Установите  уплотнительную  шайбу  и  верхнюю  крышку.  Используйте
