9

III.

Пневматический дисковый тормоз

(I)

Общее

Пневматический дисковый тормоз YOUFIN подходит для установки на

передний и задний мост для работы, парковки и экстренного торможения
автобусов и грузовиков. YOUFIN предлагает 4 типа пневматических дисковых
тормозов различных спецификаций (16", 17.5", 19.5" и 22.5"), чтобы удовлетворить
требования к тормозам различных типов транспортных средств. Эти тормоза
имеют автоматическую компенсацию зазора, компактную структуру, а также не
вызывают проблем при замене тормозных накладок.

(II)

Инструкции по ремонту

Для долгой и успешной работы очень важны характеристики ножного тормоза

и предохранительного тормоза. Необходимо внимательно следить за степенью
изношенности тормозных накладок и тормозных дисков. Когда тормозная
накладка и диск изнашиваются или достигают минимальной толщины,
эффективность тормоза снижается, что может привести к аварии. Вы должны
немедленно их заменить. Необходимо немедленно заменить тормозную накладку,
если она обуглилась, износилась, или замаслилась. Все тормозные накладкт
должны заменяться одновременно.


Для ремонта тормозов следует поместить автомобиль на ровную поверхность,

и установить деревянные или каменные блоки под колеса, чтобы автомобиль не
двигался. Также можно использовать подъемную и парковочную платформу.
1

Меры предосторожности

(1)

Избегайте неожиданного торможения при работе. Не пользуйтесь тормозом при замене тормозной

колодки; иначе вы можете получить травму!
(2)

Не очищайте тормоз сжатым воздухом или другим очищающим оборудованием,

чтобы не получить травму.
(3)

Держите руки и пальцы на внешней стороне тормозного калибра, чтобы не

получить травму.
(4)

Чтобы защитить себя от травмы тяжелыми предметами, всегда работайте с кем-то

в паре, кто поможет передвигать и устанавливать тормоз.
(5)

Когда вы ремонтируете снятый тормоз, всегда закрепляйте его на стенде.

Используйте высокопрочные болты для фиксации и установки.
(6)

Всегда используйте лучшие детали, изготовленные YOUFIN и тормозные

накладки, одобренные YOUFIN. Первые 50 км пути с новыми тормозными накладками
следует избегать экстренного торможения, чтобы не допустить перегревания.
(7)

Всегда используйте только рекомендованные инструменты. Затягивайте болты или гайки только до

указанного момента.

2

Проверка функций тормоза

1

Проверка зазора (См. Рис. 116 и рис. 117)

Выполняйте следующие процедуры:

(1)

Ослабьте и удалите шестигранную гайку 39 с зажимной пластины 38.

(2)

Удалите зажимную пластину 38 с тормозного калибра 1.

(3)

Удалите три пружины 37.

(4)

Отодвиньте в сторону провод 40.

(5)

Передвиньте тормозной калибр к колесу и с помощью толщинометра измерьте

зазор, который должен соответствовать : "0.5мм≤Зазор≤1.2мм".





10


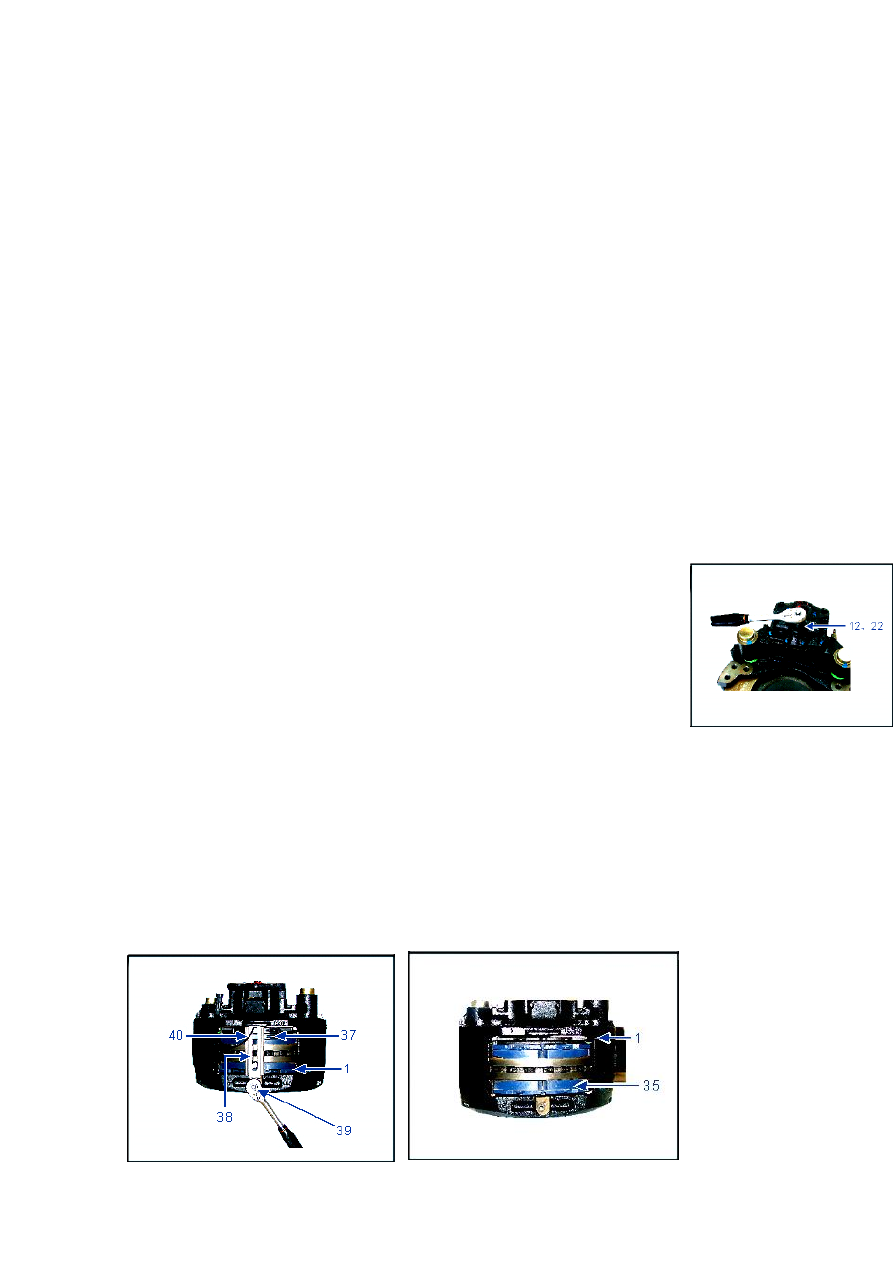

Рис. 116 Проверка зазора - 1             Рис 117 Проверка зазора - 2
Примечание: вставьте прибор в калибр тормоза и тормозную накладку 35. Если
зазор превышает требования, проверьте регулятор зазора.
2.2

Проверка регулятора зазора

(

См. Рис. 118 и

Рис. 119)




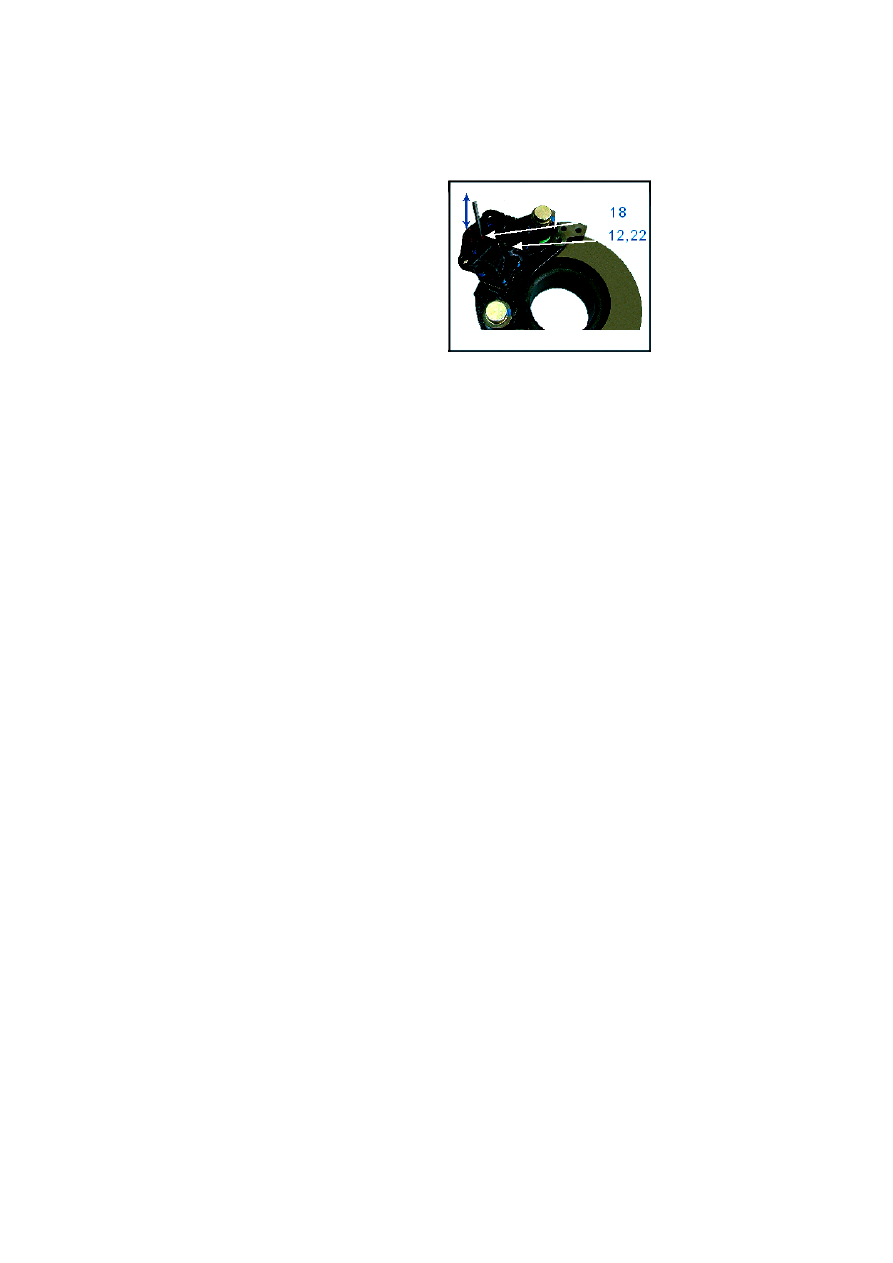

Рис.118 Проверка регулятора

зазора-1  Рис.119-

Проверка регулятора зазора -2




1



BAW Co., Ltd.

Шасси – Пневматический дисковый тормоз

Работайте следующим образом:
(1)

Снимите  колпачок  12.  С  помощью  ключа  поверните  шестигранную

головку 22 регулятора зазора по часовой стрелке до тех пор, пока зазор не
станет  больше  3  мм  (или  снимите  тормозную  накладку  и  упорную
пластину).
Примечание:
● Не нужно проверять регулятор, если зазоры 12 и 22 больше, чем 3 мм.
Здесь  вы  должны  оставить  достаточное  пространство,  чтобы  избежать
перепутывания с поворотом регулятора зазора!
●  Не  поворачивайте  головку  22  с  большим  усилием  плоскогубцами  или
трубным  ключом.  Не  допускайте  грубостей  при  настройке  регулятора
зазора!
(2)

Легко  толкните  рычаг  5  раз,  наблюдая  за  шестигранной  головкой

регулятора  зазора.  Если  регулировки  правильные,  головка  22  должна
вращаться против часовой стрелки.
(3)

После завершения проверки регулятора, оставьте зазор равным 1 мм,

как описывается в секции 3.
(4)

Поместите колпачок 12 на исходное место.

Примечание: Угол вращения уменьшается при увеличении регулировки.

Если  с  шестигранной  головкой  22  регулятора  зазора  происходит

следующее:
a)

Она не может поворачиваться;

b)

Она поворачивается только при первом толчке;

c)

Вращается, но останавливается в средней позиции;

регулятор вышел из строя, и вы должны заменить тормоз, как описано в
секции 4 или заменить регулятор, как описано в секции 8.
3

Проверка изношенности тормозной накладки

См. Таблицу 47.
Таблица 47 Допустимый предел износа тормозной накладки.



Модель тормоза

Толщина новых

тормозных накладок

Допустимый предел

износа

1)



16", 17.5"

26

мм

9

мм

19.5", 22.5"

30

мм

10

мм

Примечание 1): Допустимый предел износа = Толщина задней пластины + Оставшаяся

толщина накладки (мин. 2мм)

●·Немедленно  замените  тормозную  накладку,  если  она  обуглилась,  износилась

или замаслилась.

● Всегда заменяйте все тормозные накладки на мосте в одно и то же время.
● Заменяйте тормозные накладки вместе с их нажимными пружинами (пункт 37 на

Рис. 116).




4

Проверка тормозного диска

Следуйте следующим процедурам:

(1)

Снимите тормозную накладку, как требуется в секции 3.

(2)

Измерьте толщину диска.

Примечание:  выясните  изношенность  тормозных  накладок  и  тормозных
дисков.  Сильно  изношенные  накладки  и  диски  снижают  эффективность
тормоза  и  могут  вывести  его  из  строя!  Опасно:  Всегда  заменяйте  все
тормозные  диски  на  мосте.  Никогда  не  меняйте  диски  только  с  одной
стороны  моста!  В  большинстве  случаев  рекомендуется  устанавливать
новую тормозную накладку при замене тормозного диска.

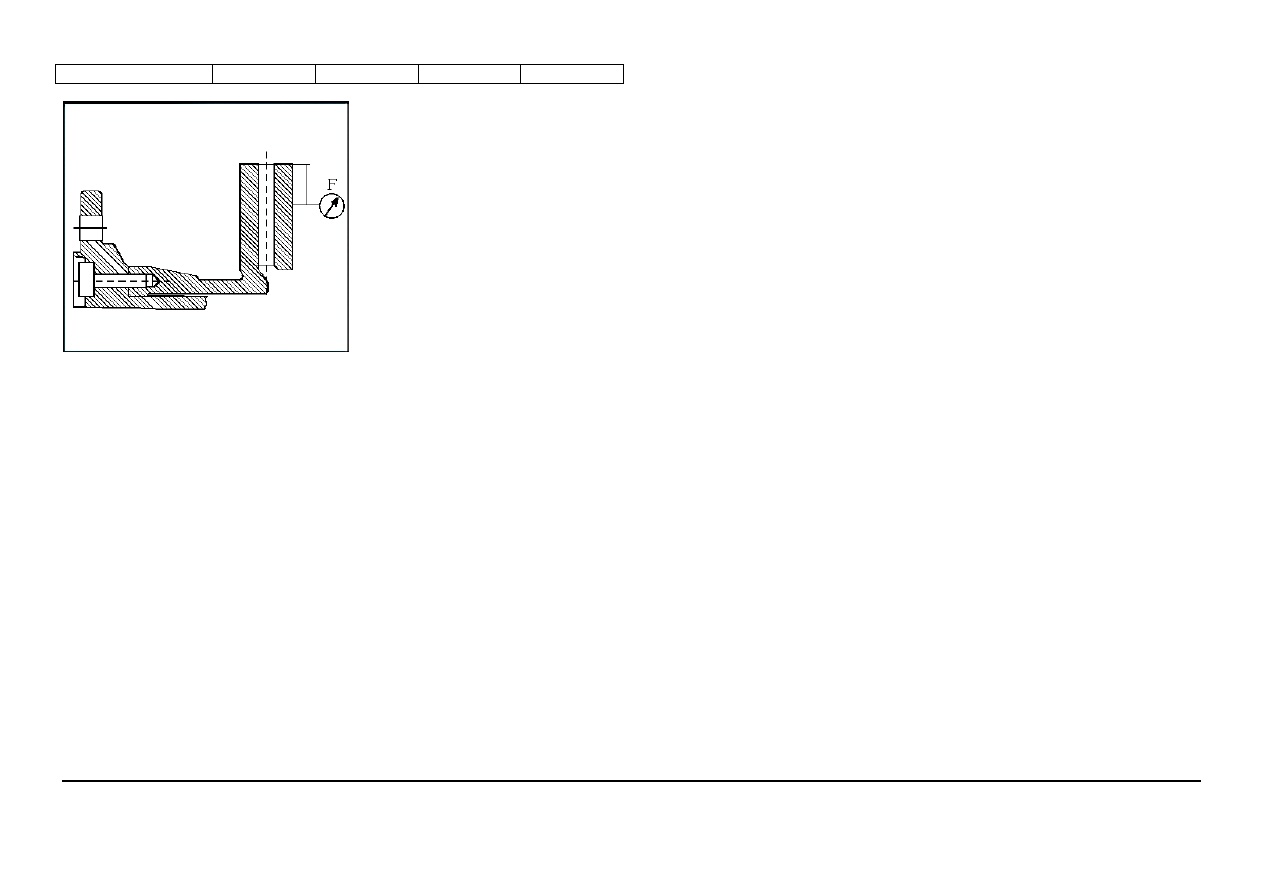

См. Таблицу 48. См. Рис. 120 и 121.

Таблица 48 Предельные размеры тормозных дисков

Модель тормоза



D

(

Начальная

толщина)



E

(

Предельная

толщина)



F

(

Колебание)



Макс.

Разница

толщины



16", 17.5"



34

мм

28

мм

0.15

мм

0.1

мм



2

19.5", 22.5"



45

мм

37

мм

0.15

мм

0.1

мм








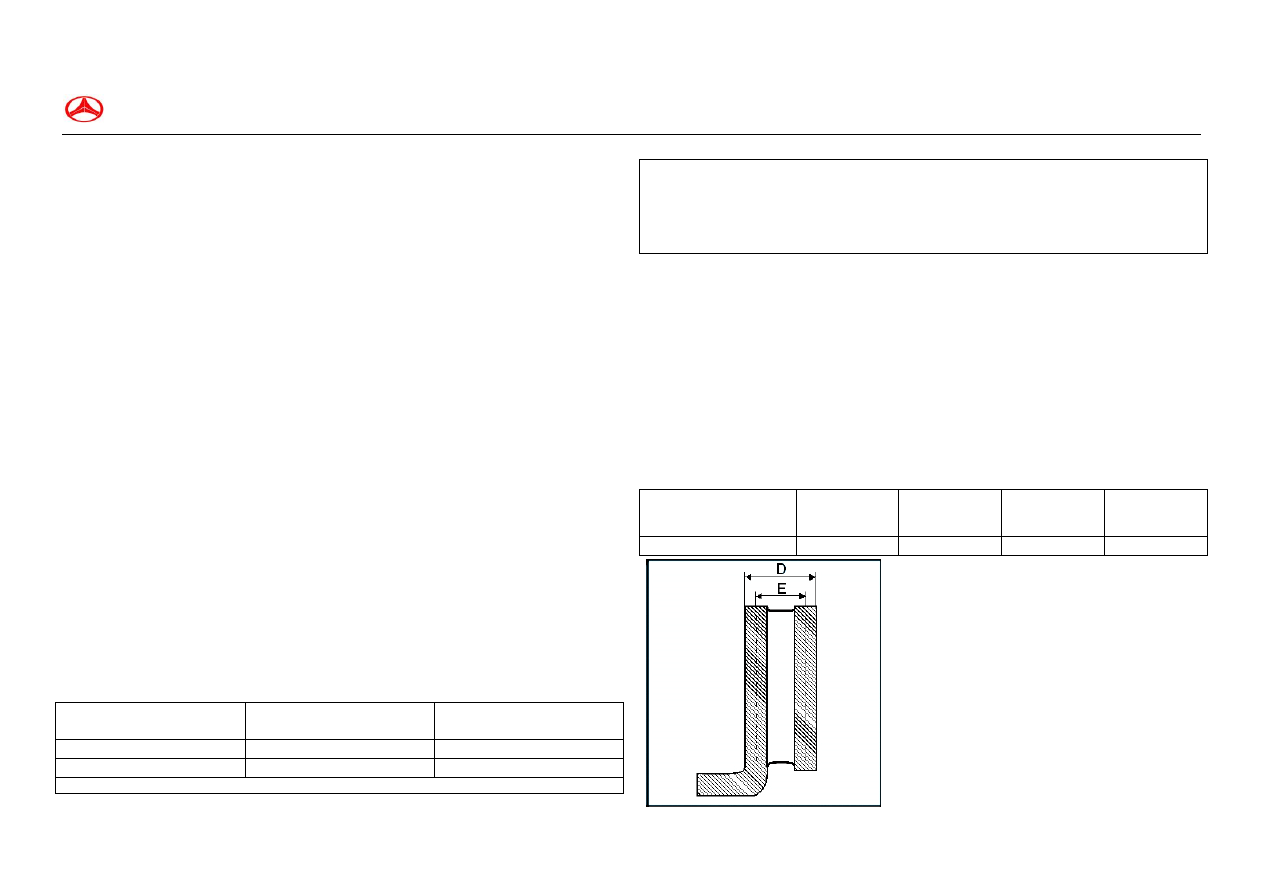

Рис. 120 Толщина тормозного диска
