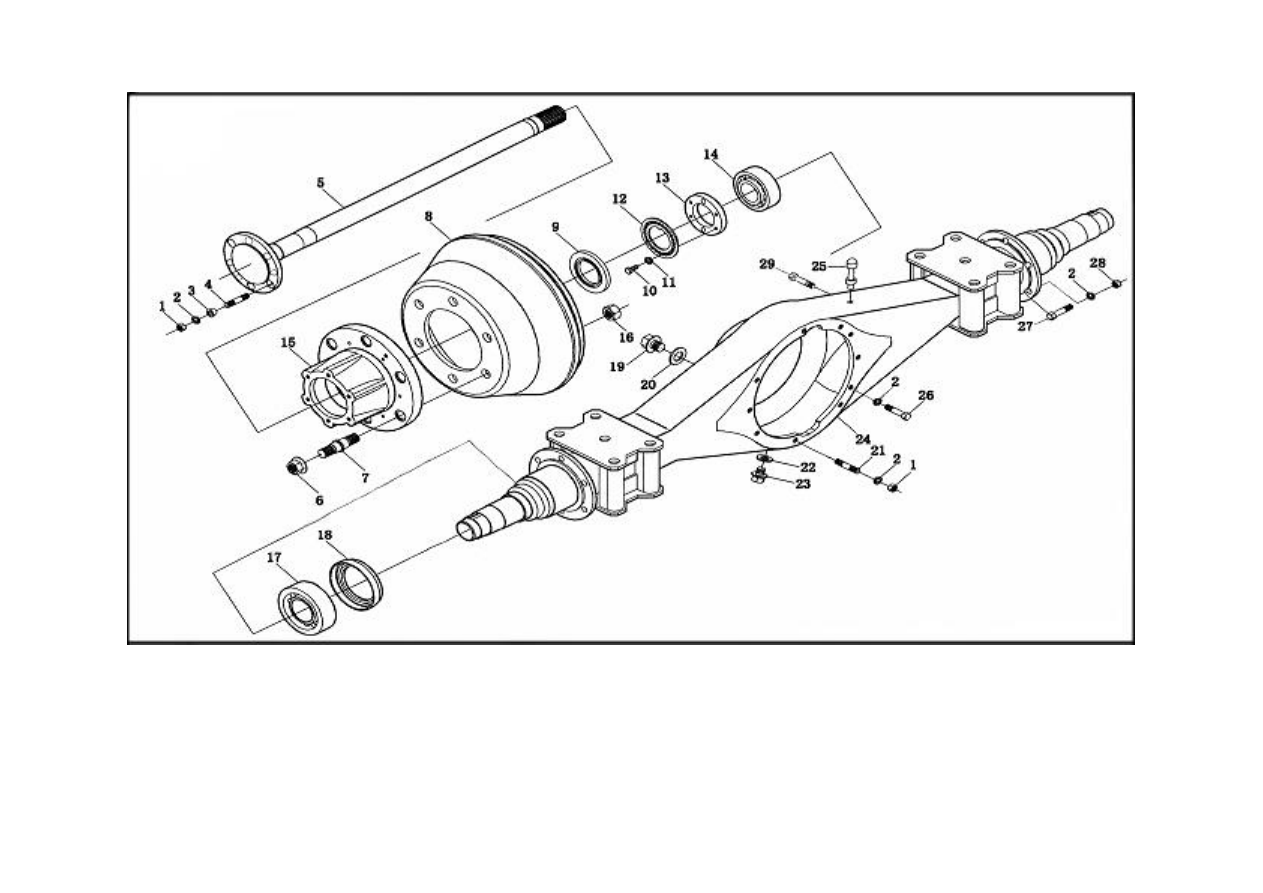

Покомпонентное изображение сборки заднего моста



Рис. 114 Сборка и установка заднего моста



6



BAW Co., Ltd.

Шасси  -  Задний мост BP1065 для легких грузовиков

Список деталей и компонентов на рисунке «Сборка и установка заднего моста»



№



Деталь



№

Деталь



№

Деталь



№

Деталь



1

Шестигранная гайка



7-2

Болт шины (правый)



16

Гайка (M18*1.5)



24

Картер заднего моста в сборе



2

Пружинная шайба



8

Тормозной барабан



17

Внутренний подшипник, задняя
ступица



25

Вентиляционная пробка в сборе



3

Коническая шайба (специальная
шайба) – полуось



9

Внешний сальник, задняя
ступица



18

Внутренний сальник, задняя
ступица



26

Болт, картер моста



4

Шпилька – полуось



10/11

Группа болтов



19

Заправочная пробка



27

Болт – картер моста и тормозной
диск



5

Полуось



12

Стопорная шайба



20

Уплотнение вершины
(

Заправочная пробка)







6-1

Гайка шины (левая)



13

Гайка подшипника



21

Шпилька, картер моста







6-2

Гайка шины (правая)



14

Внешний подшипник, задняя
ступица



22

Уплотнение вершины
(

дренажная пробка)







7-1

Болт шины (левый)



15

Задняя ступица



23

Дренажная пробка в сборе





















BAW Co., Ltd.

Шасси  -  Задний мост BP1065 для легких грузовиков



7

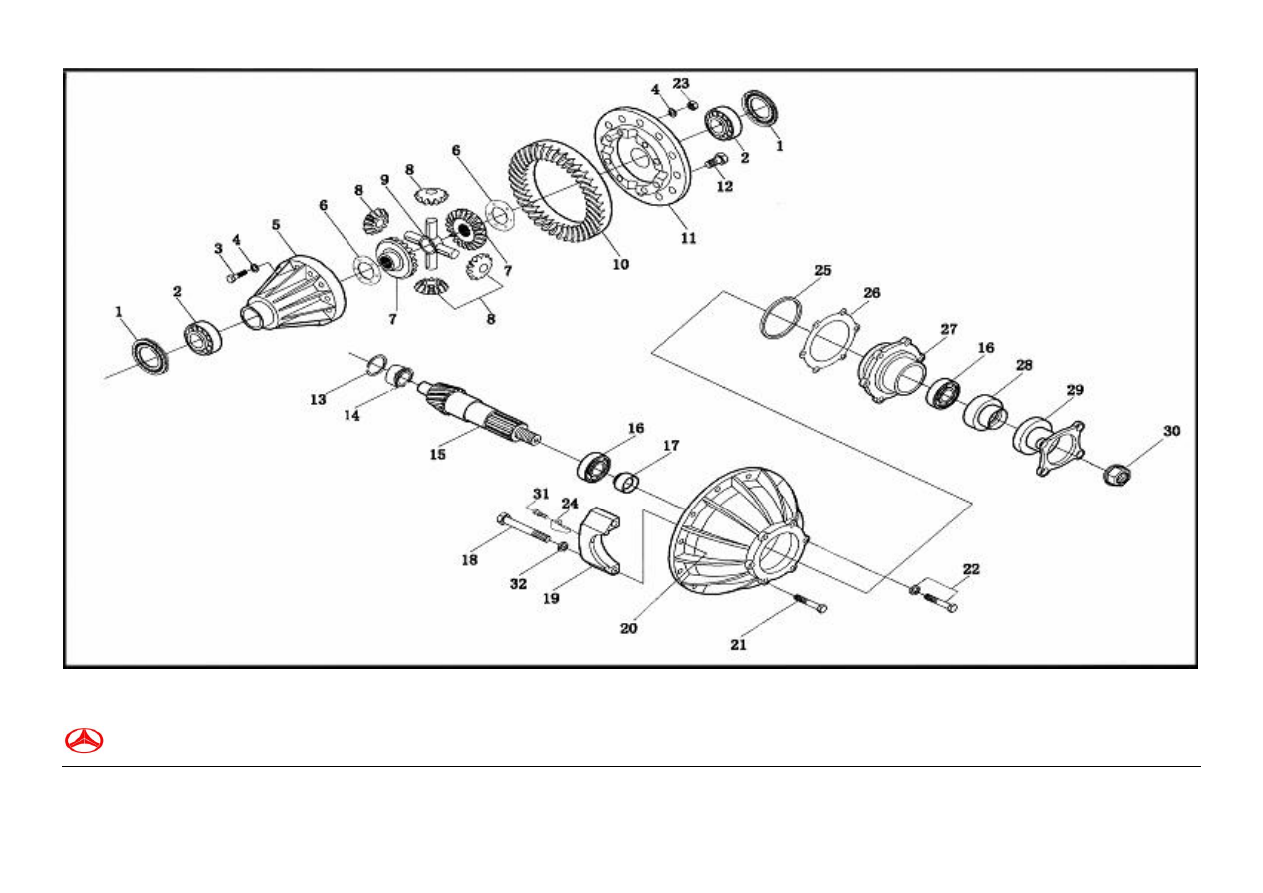

Рис. 115 Сборка и установка главного редуктора на задний мост





BAW Co., Ltd.

Шасси  -  Задний мост BP1065 для легких грузовиков



8

Список деталей и компонентов на рисунке «Сборка и установка главного редуктора на задний мост»

№



Деталь



№



Деталь



№



Деталь



№



Деталь



1

Регулирующая шайба/гайка,
подшипники дифференциала



9

Вал зубчатой шестерни



17

Эластичная распорка



25

O-

кольцо



2

Подшипники дифференциала



10./15

Ведущая/ведомые шестерни



18

Болт  - крышка подшипника
дифференциала



26

Регулирующая шайба,
внутренние подшипники



3

Болт  дифференциала



11

Картер дифференциала, правый



19

Крышка подшипника



27

Опора подшипника, ведущая
шестерня



4

Шайба, картер дифференциала



12

Болт, ведомая шестерня



20

Картер главного редуктора в
сборе



28

Сальник – ведущая шестерня



5

Картер дифференциала, левый



13

Пружинная шайба, подшипники



21

Болт,  блокирующий подшипник



29

Фланец, ведущая шестерня



6

Упорная шайба, шестерня
полуоси



14

Подшипники



22

Группа болтов



30

Стопорная гайка, ведущая
передача



7

Шестерни полуоси



16

Подшипники ведущей шестерни



23

Гайка – картер дифференциала



31

Болт



8

Зубчатая шестерня



16

Подшипники ведущей шестерни



24

Стопорная шайба,
регулирующая гайка
дифференциала



32

Пружинная шайба
