2



序号

Пункт

代号

Номер
детали

名称

Наименование детали

数量

Кол-во



1

1111010

燃油喷射泵总成
Топливный впрыскивающий насос в сборе

1

2

1111014

垫圈
Шайба

3

3

Q40308

弹簧垫圈
Пружинная шайба

3

4

CQ34008

螺母
Гайка

1

5

1111101AX2

喷油泵支架
Кронштейн впрыскивающего насоса

1

6

CQ1421025

组合螺栓
Соединительный болт

1

7

Q40210

大垫圈
Шайба

1












序号

Пункт

代号

Номер
детали

名称

Наименование детали

数量

Кол-во

8

CQ1501060

六角头导颈螺栓
Болт с шестигранной головкой

1

9

CQ1501050

六角头导颈螺栓
Болт с шестигранной головкой

1

10

Q40310

弹簧垫圈
Пружинная шайба

2

11

1111201-X2

垫圈-喷油泵
Прокладка впрыскивающего насоса

1

12

11270101-X2

供油提前器与传动齿轮装配总成
Передающая и распределительная шестерня

1

13

Q40312

弹簧垫圈
Пружинная шайба

1

14

1127051-X2

锁紧螺母-供油提前器
Гайка

1














BAW Co., Ltd.

                           发动机——CA4D32、CA498系列柴油发动机零件图册

7   喷油器

1112  喷油器  ИНЖЕКТОР



3



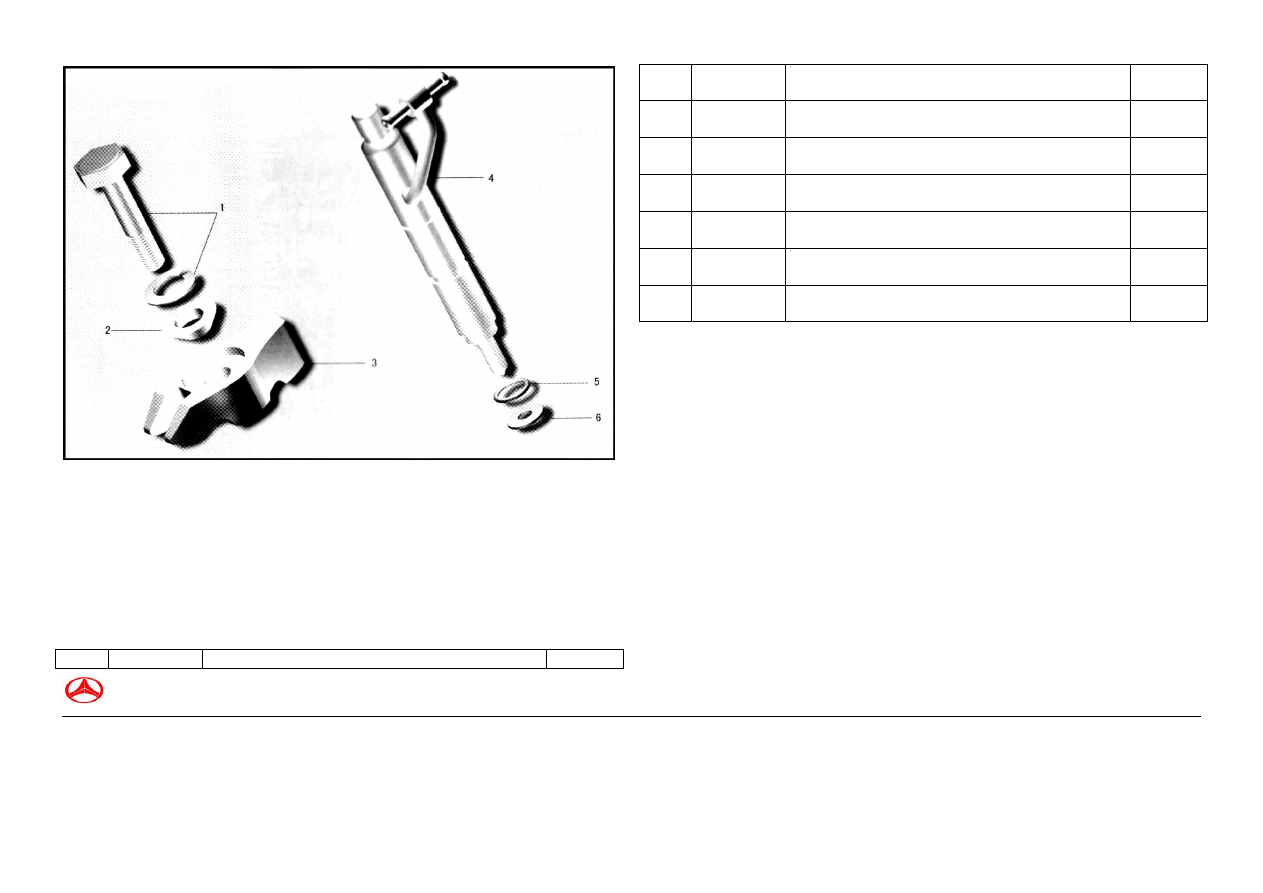

图78  喷油器

Рис.78  ИНЖЕКТОР









序号

代号

名称

数量

Пункт

Номер

детали

Наименование детали

Кол-во

1

CQ1421045

组合螺栓
Соединительный болт

4

2

1113033-X2

球形垫片
Шаровая распорка

4

3

1113021-X2

喷油器压板
Сжимающая пластина инжектора

4

4

1112010-Y01

喷油器总成
Инжектор в сборе

4

5

1112013-X2

O型圈
Кольцо

4

6

1112012-X2

喷油器密封垫
Уплотняющая прокладка инжектора

4
















BAW Co., Ltd.

                           发动机——CA4D32、CA498系列柴油发动机零件图册

8－1   增压器结合组
       ГРУППА ТУРБОКОМПРЕССОРА



4

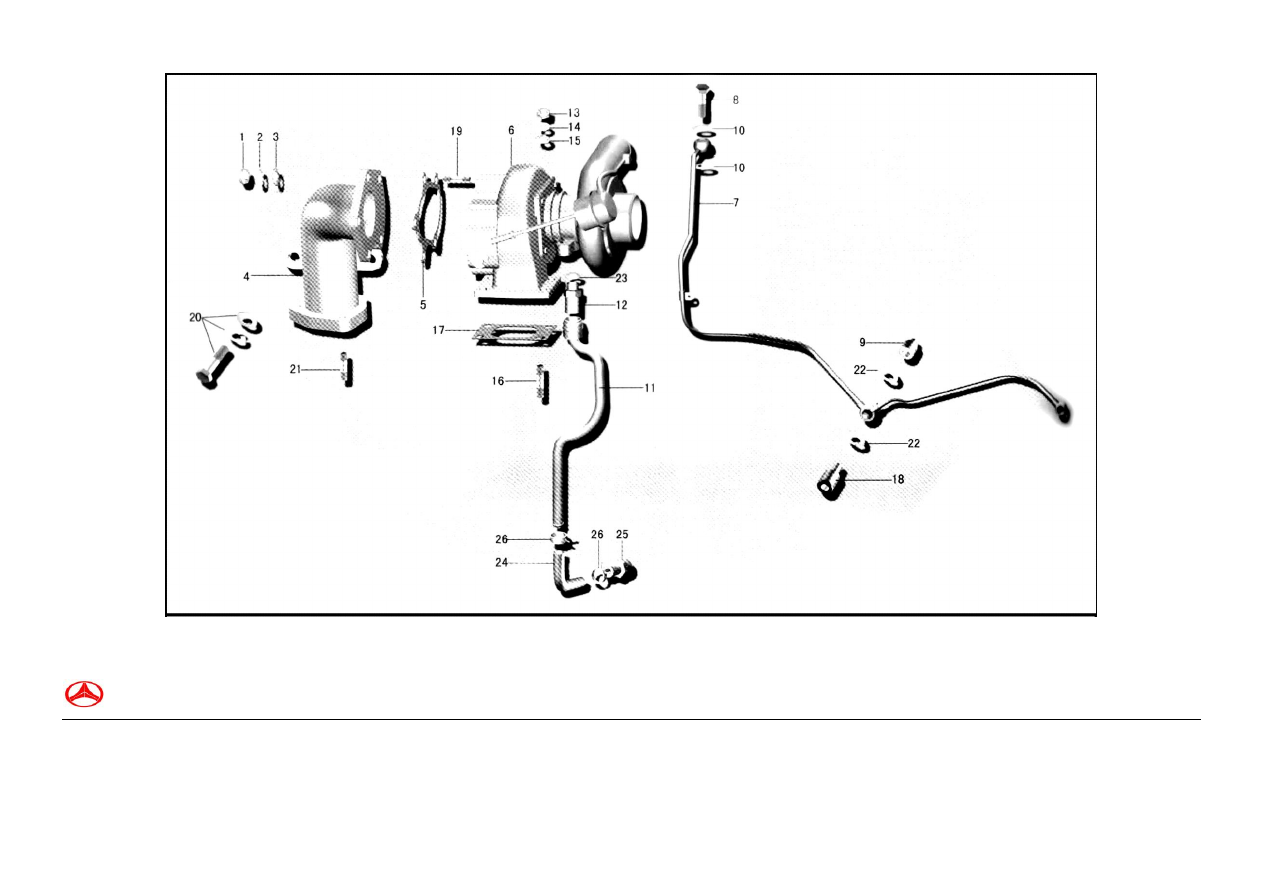

图79－1  增压器结合组

Рис.79－1  ГРУППА ТУРБОКОМПРЕССОРА



BAW Co., Ltd.

                           发动机——CA4D32、CA498系列柴油发动机零件图册

1118  增压器结合组  ГРУППА ТУРБОКОМПРЕССОРА




5

序号

Пункт

代号

Номер детали

名称

Наименование детали

数量

Кол-во

1

CQ34008

六角螺母
Гайка

5

2

Q40308

弹簧垫片
Пружинная шайба

5

3

Q40108

垫圈
Шайба

5

4

1118021-Y01

涡轮后排气总管
Выхлопная труба

1

5

1118022-Y01

密封垫-排气总管至增压器
Прокладка

1

6

1118010-Y01

TB28增压器总成
TB28 Турбокомпрессор в сборе

1

7

1118035AY01

进油管总成-增压器
Маслоприемник в сборе

1

8

1118031-Y01

空心螺栓-机油进油管
Болт

1

9

1118038AY01

进油管接头-气缸体
Адаптер подачи масла

1

10

1104087-D1

垫片
Шайба

2

11

1118045AY01

回油管总成-增压器
Возвратный маслопровод в сборе

1

12

1118046-Y01

回油管接头-增压器
Разъем

1

13

1118017-Y01

螺母
Гайка

4





序号

代号

名称

数量

Пункт

Номер
детали

Наименование детали

Кол-во

14

Q40308

弹簧垫圈
Пружинная шайба

4

15

Q40108

垫圈
Шайба

4

16

1118016-Y01

双头螺栓
двойная шпилька

4

17

1118011-Y01

密封垫-排气管至增压器
Прокладка

1

18

1118032-Y01

螺栓
Болт

2

19

CQ1200822

双头螺柱
двойная шпилька

5

20

CQ1461025

组合螺栓
Соединительный болт

2

21

CQ1201035

双头螺栓
двойная шпилька

3

22

1002039-D1

垫圈-定位螺栓
Шайба

2

23

1104086-D1

垫片
Шайба

1

24

1118068-Y01

回油连接管
Разъем возвратного маслопровода

1

25

3551092-X2

真空泵出油接头
Переходник для выпускного порта вакуумного насоса



1

26

3551093-X2

小型钢带式弹簧环箍
Малый стальной болт пружинный амортизатор

2







BAW Co., Ltd.

                            发动机——CA4D32、CA498系列柴油发动机零件图册

8－2   增压器结合组
       ГРУППА ТУРБОКОМПРЕССОРА
